Instrukcja 06 Wyznaczenie charakterystyki statycznej siłownika pneumatycznego

background image

Projekt "Modernizacja oferty kształcenia zawodowego w powiązaniu z potrzebami lokalnego/ regionalnego

rynku pracy" współfinansowany ze środków Unii Europejskiej

w ramach Europejskiego Funduszu

Społecznego.

1 z 7

Instrukcja do ćwiczenia 6.

Temat ćwiczenia: Wyznaczenie charakterystyki statycznej siłownika pneumatycznego.

Cel ćwiczenia: Celem ćwiczenia jest wyznaczenie charakterystyki statycznej w siłowniku
pneumatycznym dwustronnego działania.

1. Przebieg ćwiczenia

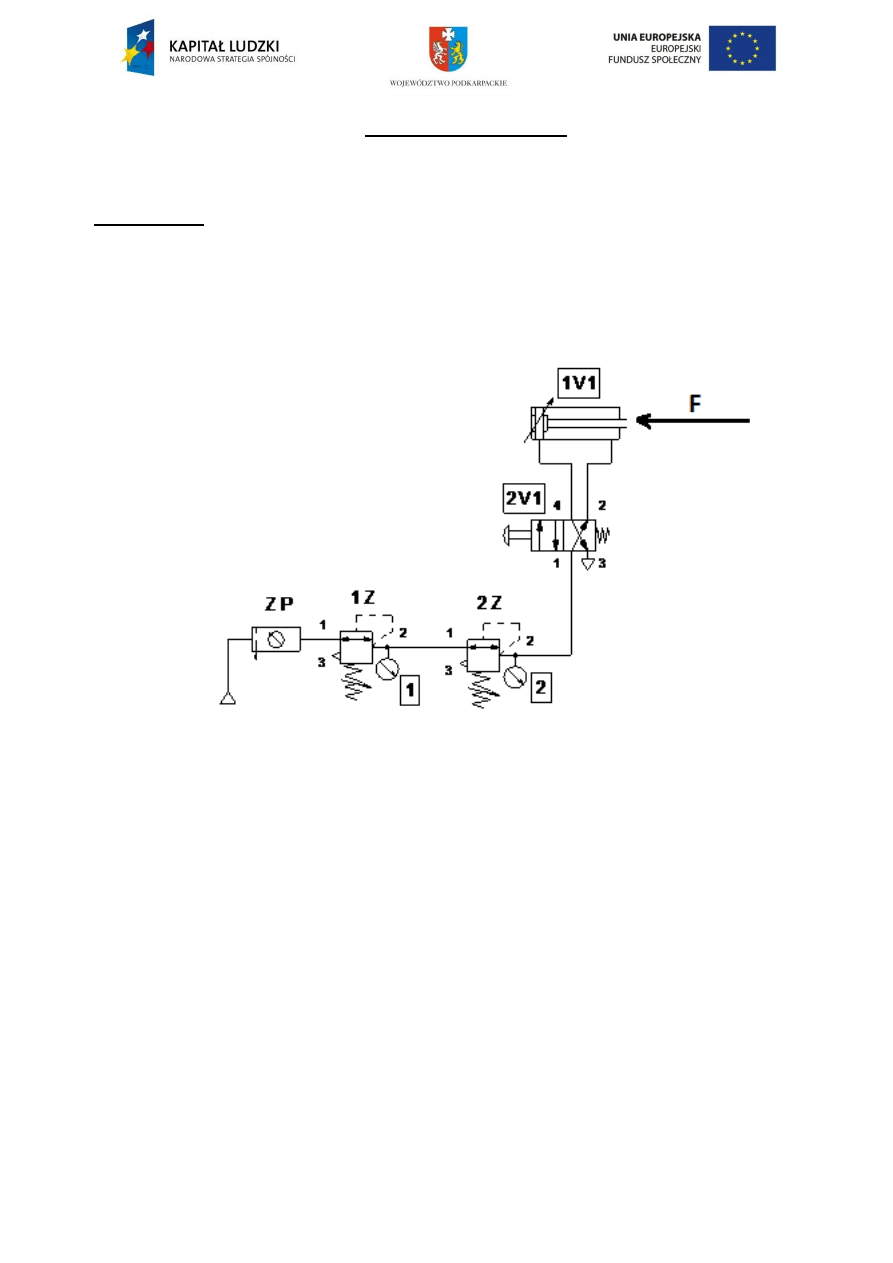

a) Podłącz na tablicy montażowej układ pneumatyczny zgodnie z poniższym schematem:

Schemat układu pomiarowego

ZP – zespół przygotowania powietrza;
1Z, 2Z – reduktor ciśnienia;
1, 2 – manometry;
2V1 – zawór rozdzielający 4/2;
1V1 – siłownik pneumatyczny dwustronnego działania;

b) ustaw ciśnienie zasilania reduktorem 1 na poziom 8 [bar];
c) obciąż siłownik siłą 1 kN;
d) dla ustawionej wartości siły obciążenia siłownika zmieniaj wartość ciśnienia zasilania

siłownika (2,4,6,8 bar) za pomocą reduktora 2;

e) dla poszczególnych wartości ciśnienia zmierz przy pomocy suwmiarki przesunięcie

tłoczyska siłownika;

f) zanotuj wyniki pomiaru;
g) czynności powtórz dla kolejnych wartości obciążenia siłownika: 5 kN i 10 kN;
h) narysuj wykres charakterystyki statycznej l = p(f) dla trzech wartości siły obciążenia na

siłowniku;

background image

Projekt "Modernizacja oferty kształcenia zawodowego w powiązaniu z potrzebami lokalnego/ regionalnego

rynku pracy" współfinansowany ze środków Unii Europejskiej

w ramach Europejskiego Funduszu

Społecznego.

2 z 7

2.

Rozwiązanie do ćwiczenia powinno zawierać:

- zbudowany schemat układu pomiarowego;
- uzupełnioną tabelę pomiarową;
- narysowaną charakterystyką statyczną siłownika dla trzech różnych wartości obciążenia;
- wnioski końcowe i uwagi;

4.

Uwagi do wykonania ćwiczenia.

- przed wykonaniem ćwiczenia zapoznaj się z wiadomościami w punkcie 1;
- wykonaj pomiary i wyniki zapisz w tabeli pomiarowej znajdującej się na karcie odpowiedzi;
- narysuj charakterystyką statyczną siłownika zdjętą podczas pomiarów;
- zapoznaj się dokładnie z instrukcją BHP stanowiska ćwiczeniowego;
- zapoznaj się z instrukcją użytkowania zespołu przygotowania sprężonego powietrza


background image

Projekt "Modernizacja oferty kształcenia zawodowego w powiązaniu z potrzebami lokalnego/ regionalnego

rynku pracy" współfinansowany ze środków Unii Europejskiej

w ramach Europejskiego Funduszu

Społecznego.

3 z 7

KARTA DO REALIZACJI ĆWICZENIA

Imię

Nazwisko

Grupa

Rok szkolny

OCENA:

1. Tabela z wynikami.

Obciążenie siłownika

[bar]

F = 1 [kN]

F = 5 [kN]

F = 10 [kN]

Przemieszczenie tłoczyska [mm]

2

4

6

8

2 Charakterystyk statyczna siłownika pneumatycznego.

background image

Projekt "Modernizacja oferty kształcenia zawodowego w powiązaniu z potrzebami lokalnego/ regionalnego

rynku pracy" współfinansowany ze środków Unii Europejskiej

w ramach Europejskiego Funduszu

Społecznego.

4 z 7

3 Wnioski i uwagi


background image

Projekt "Modernizacja oferty kształcenia zawodowego w powiązaniu z potrzebami lokalnego/ regionalnego

rynku pracy" współfinansowany ze środków Unii Europejskiej

w ramach Europejskiego Funduszu

Społecznego.

5 z 7

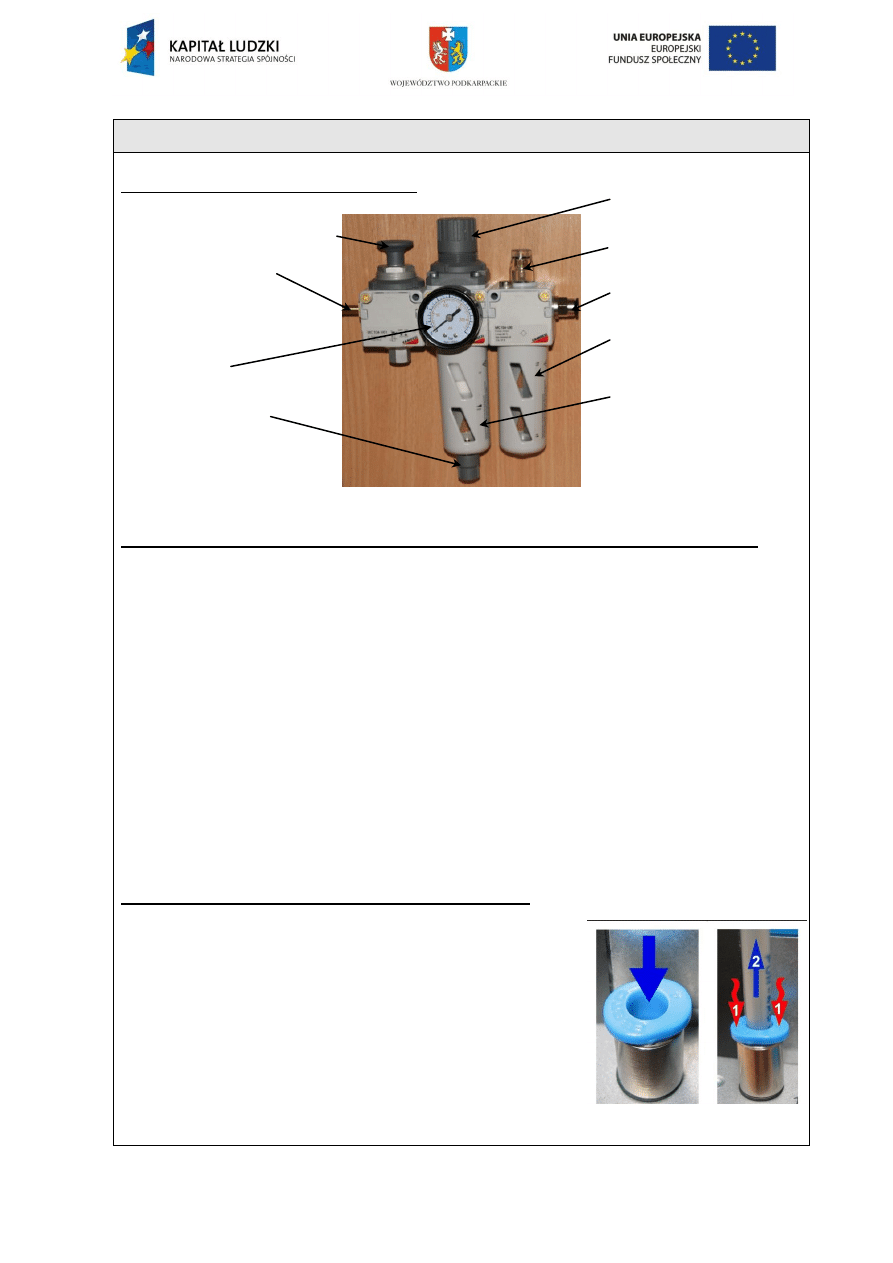

Instrukcja użytkowania zespołu przygotowania sprężonego powietrza.


Budowa zespołu sprężonego powietrza



Instrukcja uruchomienia i kalibracji zespołu przygotowania sprężonego powietrza.

Przed przystąpieniem do ćwiczenia sprawdź stan zespołu przygotowania sprężonego
powietrza. Szczególną uwagę zwróć na stan filtra 9oraz poziom oleju w naolejaczu 8.

Wszystkie nieprawidłowości zgłoś nauczycielowi.

Upewnij się, że przyłączony jest przewód zasilający 2 oraz przewód wyjściowy
powietrza 7.

Przed włączeniem głównego zaworu zasilającego w instalacji sprężonego powietrza
wyłącz zawór odcinający 1 przez przełączenie grzybka w pozycje dolną (OFF).

Włącz główny zawór odcinający w instalacji sprężonego powietrza a następnie włącz
zawór odcinający 1 przez przełączenie grzybka do góry (OF).

Ustaw za pomocą pokrętła reduktora ciśnienia 5, wartość ciśnienia roboczego 5 bar.
Nastawione ciśnienie odczytaj na manometrze 3.

Ustaw ilość oleju smarującego powietrze przy pomocy śruby regulacyjnej 6

Po zakończeniu ćwiczenia wyłącz powietrze przy pomocy zaworu odcinającego 1,
przełączając grzybek zaworu do dołu (OFF).

Montaż przewodów pneumatycznych w szybkozłączu

Montaż przewodów pneumatycznych dokonujemy za pomocą
szybkozłącza, wciskając przewód pneumatyczny 2 w otwór
szybkozłącza. Demontażu przewodu pneumatycznego
dokonujemy przez naciśniecie pierścienia 1 i wyjęcie
przewodu pneumatycznego 2 w kierunku zaznaczonym na
rysunku przy pomocą strzałki.

Nie wolno na siłę wyciągać przewodu pneumatycznego!

W razie problemów należy powiadomić nauczyciela.

1 – zawór odcinający powietrze

2– zasilanie powietrza

3 – manometr

4 – zawór odstojnika

5 – regulacja ciśnienia

6 – regulacja naolejacza

7 – wyjście powietrza

8 – naolejacz

9 – filtr powietrza

background image

Projekt "Modernizacja oferty kształcenia zawodowego w powiązaniu z potrzebami lokalnego/ regionalnego

rynku pracy" współfinansowany ze środków Unii Europejskiej

w ramach Europejskiego Funduszu

Społecznego.

6 z 7

INSTRUKCJA BHP NA STANOWISKU ĆWICZENIOWYM


1.

Przed rozpoczęciem pracy:

Uczeń powinien:

szczegółowo zapoznać się ze stanowiskową instrukcją bhp znajdującą się na

stanowisku pracy;

zapoznać się z dokumentacją techniczną stanowisk;

zapoznać się z instrukcją wykonania ćwiczeni;

sprawdzić sprzęt i urządzenia do ćwiczeń;

wysłuchać szczegółowego instruktażu i uwag nauczyciela. Ewentualne nieścisłości

dotyczące przebiegu wykonywanych czynności wyjaśnić tak, by realizowane zadanie
przebiegało w sposób bezpieczny;

przygotować niezbędny sprzęt, narzędzia i pomoce;

w przypadku, gdy uczeń czuje się źle powinien niezwłocznie ten fakt zgłosić

nauczycielowi;

W razie stwierdzenia jakichkolwiek uszkodzeń ,czy usterek nie wolno podejmować pracy na
stanowisku ćwiczeniowym. Należy niezwłocznie powiadomić o tym fakcie nauczyciela..
Dopiero po upewnieniu się, że zostały one usunięte uczeń za zgodą nauczyciela może przystąpić
do wykonania zadania.


2.

W czasie pracy uczeń ma obowiązek:

ściśle stosować się do zaleceń nauczyciela;

przestrzegać stanowiskowej instrukcji bhp;

podczas wykonywania pracy koncentrować całą swoją uwagę wyłącznie na czynnościach

wykonywanych. Pracować z szybkością odpowiadającą naturalnemu rytmowi pracy;

materiały używane podczas procesu pracy składować tak, by nie stwarzały żadnych zagrożeń

wypadkowych. Narzędzia powinny być odkładane na ściśle wyznaczone miejsca;


3.

Uczniowi na stanowisku pracy nie wolno:

nie stosować się do szczegółowych instrukcji i zaleceń nauczyciela;

samodzielnie podłączać i uruchamiać urządzeń elektrycznych;

stosować niebezpieczne metody pracy, tak, by stwarzać zagrożenia dla siebie, czy otoczenia,
np. wykonywanie naprawy instalacji, która jest pod napięciem;

wykonywać prac niezgodnych z przepisami;

wykonywania przyłączeń, które mogą zmienić warunki bezpieczeństwa w danym układzie
elektrycznym;

używać niesprawnych narzędzi, zużytych, zaoliwionych;

pracować bez nakazanych ochron osobistych;

background image

Projekt "Modernizacja oferty kształcenia zawodowego w powiązaniu z potrzebami lokalnego/ regionalnego

rynku pracy" współfinansowany ze środków Unii Europejskiej

w ramach Europejskiego Funduszu

Społecznego.

7 z 7

wykonywania wymiany bezpieczników topikowych, czy też sprawdzania napięcia bez
okularów ochronnych;

wykonywania przedłużeń, połączeń przewodów ruchomych nie za pomocą fabrycznie
wykonanych przedłużaczy;

usuwać osłon czy znaków zabezpieczających;

dotykać przewodów elektrycznych będących pod napięciem;

oświetlać stanowiska pracy lampami przenośnymi o napięciu większym
niż 24 V;

przeszkadzać innym w pracy;

tarasować przejścia i dojścia do stanowiska pracy, sprzętu p poż i wyłączników prądu
elektrycznego;

4. Po zakończeniu pracy należy:

dokładnie oczyścić stanowisko robocze, ułożyć narzędzia i przyrządy pomocnicze w
miejscach na to przeznaczonych,

oczyścić używane ochrony osobiste i odłożyć je na stałe miejsce ich przechowywania,

upewnić się czy pozostawione stanowisko i urządzenia nie stworzą żadnych zagrożeń dla
otoczenia,

przekazać informacje o stanie zaawansowania wykonywanych prac nauczycielowi

wyłączyć dopływ energii elektrycznej od urządzeń

uporządkować stanowisko robocze.
