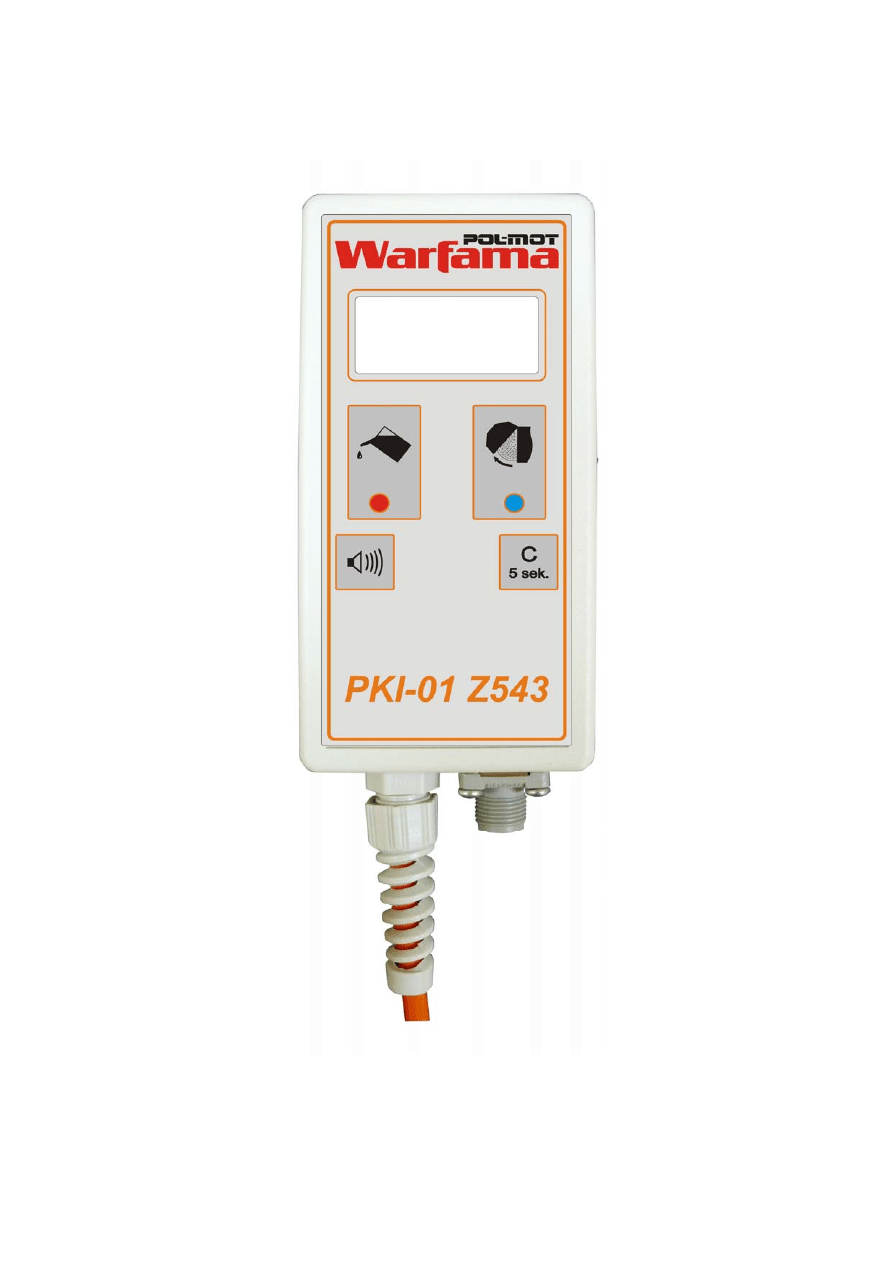

Panel Kontrolno – Informacyjny PKI-01 Z543

1 2 5.

Instrukcja Obsługi

background image

1.

Budowa Panelu Kontrolno – Informacyjnego PKI-01 Z543

Panel kontrolno – informacyjny jest urządzeniem elektronicznym przeznaczonym do wskazania stanu

pracy prasy oraz służy do zliczania ilości wykonanych bel. Jest niezależnym urządzeniem opartym na

nowoczesnej technice mikroprocesorowej. Panel ma wbudowane dwa liczniki bel: licznik całkowity (nie

kasowalny) oraz licznik dzienny kasowalny przez obsługę. Dane liczników zapisywane są w nieulotnej

pamięci EEprom i pozostają w niej nawet po odłączeniu urządzenia od źródła zasilania.

Panel zawiera trzypozycyjny wyświetlacz oraz dwie diody LED o podwyższonej jasności, zapewnia to

dobrą czytelność nawet podczas pracy przy dużym nasłonecznieniu. Do zmiany ustawień służą dwa

przyciski. Panel zawiera przyłącze czujników oraz przewód zasilający zakończony wtykiem

uniwersalnym.

2. Podłączenie i uruchomienie

a)

Podłączyć złącze czujników poprzez włożenie wtyku wielostykowego w gniazdo znajdujące się w

panelu. Po włożeniu wtyku należy nakręcić pierścień zabezpieczający przed odłączeniem.

b)

Podłączyć zasilanie poprzez włożenie wtyku uniwersalnego do gniazda zapalniczki lub do gniazda

wycieraczki (po zdjęciu czerwonego reduktora) ciągnika rolniczego.

c)

Po poprawnym podłączeniu zasilania na wyświetlaczu panelu pojawi się wskazanie w postaci

trzech poziomych kresek (

- - -

). Po upływie 5 sekund panel wykona test wyświetlacza – na czas 2

sekund na wyświetlaczu pojawi się wskazanie (

8.8.8.

) zaświecą obie diody LED oraz zostanie

załączony sygnał dźwiękowy. Każde inne wskazanie świadczy o uszkodzeniu panelu i należy

skontaktować się z punktem serwisowym w celu dokonania naprawy lub wymiany panelu na sprawny.

UWAGA!!!

Wszelkie naprawy we własnym zakresie skutkują bezpowrotną utratą gwarancji.

d) Po wskazaniu stanu licznika całkowitego na panelu wyświetli się

0.

lub ostatni stan licznika

dziennego (o ile nie został wcześniej skasowany przez obsługę). Panel jest gotowy do pracy.

3. Obsługa Panelu

a) Przyciski i kontrolki panelu

- Przycisk sygnalizacji akustycznej

[1]

- Przycisk kasowania licznika bel

[2]

- Czerwona dioda niskiego poziomu oleju

[3]

- Niebieska dioda uchylenia komory

[4]

background image

b) Odczyt całkowitego licznika bel

W czasie uruchomienia panelu po teście wyświetlacza wyświetlany jest stan całkowitego

licznika bel. Wskazanie jest dwuczłonowe, w pierwszej kolejności wyświetlane są najstarsze cyfry

licznika całkowitego, jest to sygnalizowane świeceniem wszystkich kropek dziesiętnych wyświetlacza,

następnie wyświetlane są trzy najmłodsze cyfry tego licznika.

Przykładowe wskazanie: pierwszy człon

.5.3.

drugi człon

489

oznacza, ze prasa wykonała 53489 bel.

c) Obsługa sygnalizacji dźwiękowej

Panel posiada sygnalizację dźwiękową uchylenia komory (sygnał ciągły) oraz sygnalizację

braku oleju (sygnał przerywany).

Kasowanie sygnalizacji dźwiękowej odbywa się przy pomocy przycisku [1]. Wciśniecie przycisku na

czas od 0,1 sek. do 1 sek. kasuje sygnalizacje braku oleju. Wciśniecie przycisku na czas powyżej 1

sek. kasuje sygnalizację uchylenia komory (zostaje zgaszona pierwsza kropka na wyświetlaczu

licznika bel).

Włączenie sygnalizacji dźwiękowej odbywa się ten sam sposób jak jej kasowanie).

Po każdym podłączeniu panelu do źródła zasilania sygnalizacja dźwiękowa jest aktywna.

d) Kasowanie dziennego licznika bel

W celu skasowania dziennego licznika bel należy na 5 sek. przycisnąć przycisk [2].

Po upływie 2 sekund cyfry zaczynają migać, po piątej sekundzie licznik się zeruje.

Zwolnienie przycisku [2] przed upływem pięciu sekund nie kasuje licznika.

e) Sygnalizacja niskiego poziomu oleju.

Jeśli przez czas co najmniej 15 sek. poziom oleju jest zbyt niski zaświeci czerwona kontrolka

niskiego poziomu oleju [3] oraz załączy się sygnalizacja akustyczna (sygnał przerywany) o ile nie

została ona skasowana – patrz punkt 3.c.

Sygnalizacja niskiego poziomu oleju jest jeszcze aktywna przez minutę od chwili uzupełnienia oleju.

f) Sygnalizacja uchylenia komory.

Sygnalizowane

jest

świeceniem niebieskiej diody [4] oraz załączeniem sygnalizacji

dźwiękowej (sygnał ciągły) o ile nie została ona skasowana – patrz punkt 3.c.

g) Zliczanie bel.

Zliczanie bel następuje w momencie pełnego otwarcia komory. Pomiędzy zliczeniem

kolejnych bel musi upłynąć czas co najmniej 30 sekund. Jeżeli w czasie krótszym a niżeli 30 sekund

nastąpi kolejne pełne otwarcie komory kolejna bela nie zostanie zliczona.

Zliczona bela jest dodawana do niekasowalnego licznika wszystkich wykonanych bel o zakresie do

999999 oraz do kasowalnego licznika bel o zakresie do 999. Oba liczniki są pamiętane po zaniku

zasilania.

4.

Eksploatacja, przechowywanie, konserwacja i naprawy

Panel można zainstalować w ciągniku rolniczym w dowolnej pozycji tak, aby zapewnić sobie dobrą
widoczność wyświetlacza. Miejsce pracy panelu powinno gwarantować jego bezpieczne użytkowanie,
przede wszystkim powinno zabezpieczać przed nadmiernymi wstrząsami, uderzeniami o konstrukcję
maszyny rolniczej, a szczególnie przed upadkiem panelu na twarde podłoże, co może być przyczyną
jego trwałego uszkodzenia. Należy również pamiętać, że obudowa panelu nie jest wodoszczelna.
Nieużywany Panel należy przechowywać w temperaturze pokojowej, chronić przed wilgocią,
chemikaliami, bezpośrednim opadem atmosferycznym, mrozem i silnym oddziaływaniem promieni
słonecznych. Po odłączeniu kabel czujników należy zwinąć i zabezpieczyć styki wtyczki przed
zabrudzeniem i wilgocią, co może spowodować ich korozję i utratę kontaktu elektrycznego,

background image

a w konsekwencji nieprawidłowe działanie panelu. Panel nie wymaga okresowej konserwacji.
W razie zabrudzenia obudowy panelu można ją czyścić lekko wilgotną szmatką z dodatkiem
detergentów. Nie wolno w tym celu stosować żadnych innych rozpuszczalników organicznych:
(acetonu, benzyny, rozpuszczalnika nitro itp.), ponieważ mogą one rozpuścić obudowę panelu.
W razie uszkodzenia panel należy przekazać w celu naprawy do serwisu firmowego producenta.

UWAGA ! ! !

Próba samodzielnej naprawy panelu powoduje utratę gwarancji.

5. Dane

techniczne

Temperatura pracy i przechowywania:

od 0 do +50

ο

C

Zasilanie:

10 – 18 V= (instalacja elektryczna ciągnika rolniczego)

Pobór prądu:

max.

180mA

Wyświetlacz:

Siedmiosegmentowy

trzypozycyjny

LED

o podwyższonej jasności.

Wymiary (bez przyłączy):

130mm x 65mm x 25mm
