DEMONTAŻ - MONTAŻ : ZAWÓR REGULACYJNY CIŚNIENIA DOŁADOWANIA

OBOWIAZKOWE :

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

.

UWAGA : Przed wszelką wymianą zaworu regulacyjnego ciśnienia doładowania, upewnić się co do wymiany

elektrozaworu sterującego i jego przewodu odsuniętego odpowietrzenia (Odwołać się do danego incydentu).

1. Oprzyrządowanie zalecane

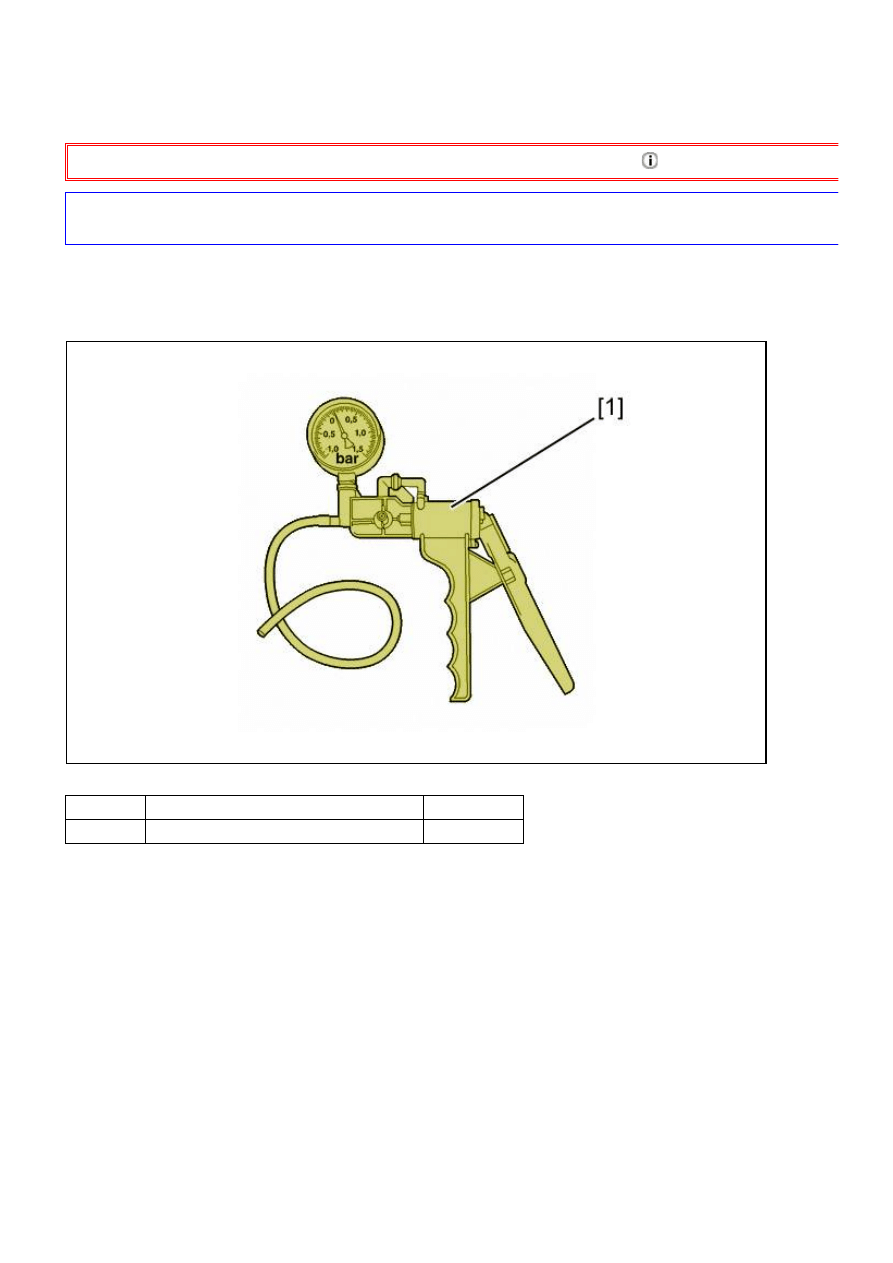

Rysunek : E5AP3L0D

Oznaczenie Oznaczenie

Oznaczenie

[1]

pompa ręczna ciśnieniowo-podciśnieniowa FACOM DA 16

C5 (X7) - B1HG018PP0 - 7 - 06/04/2011 - Demontaż - Montaż : Zawó...

file:///C:/Users/Lisek/Downloads/citroen service/C5 (X7) - B1HG018...

1 z 12

2016-10-01 09:30

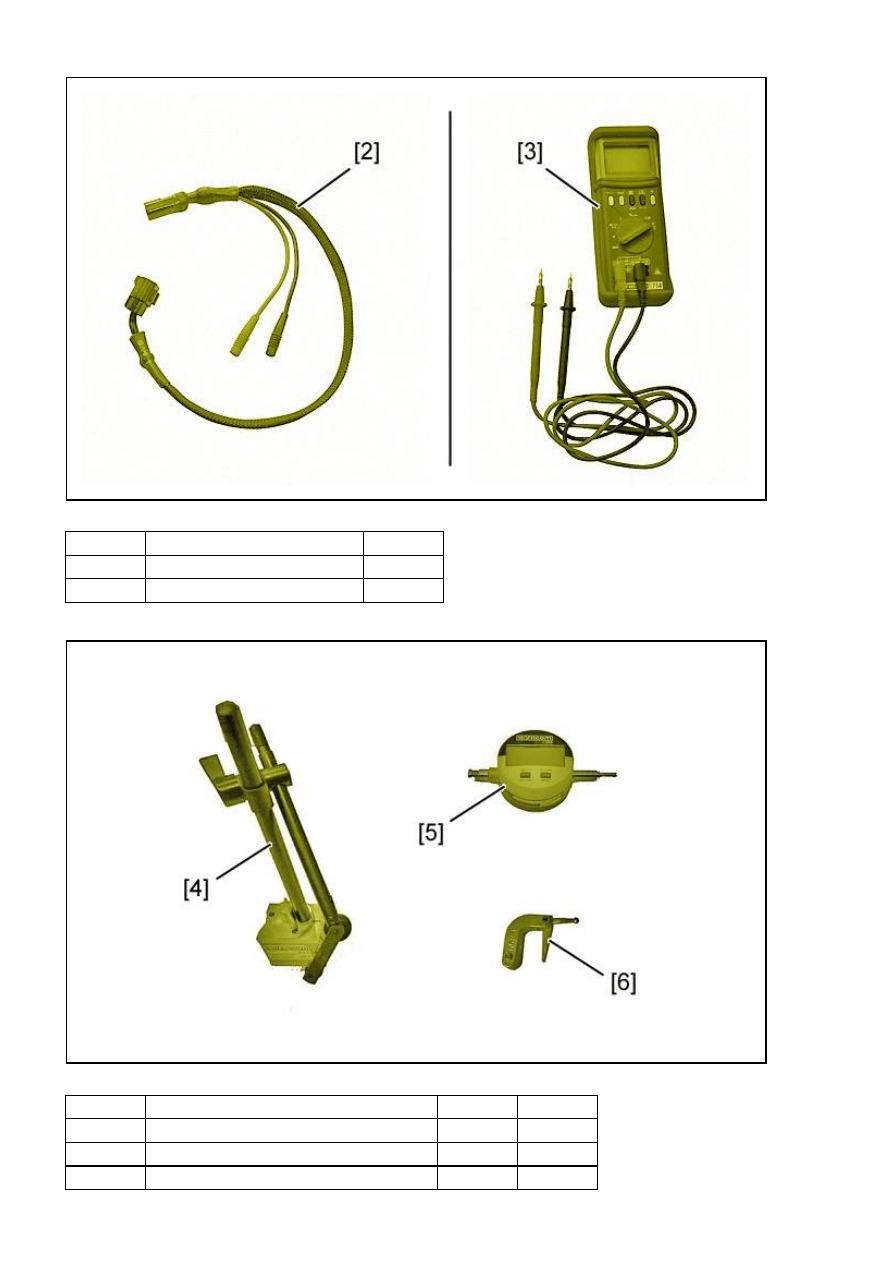

Rysunek : E5AM0LAD

Oznaczenie Oznaczenie

Oznaczenie

[2]

Wiązka elektryczna (Odgałęźnik ) (-).0188.AP

[3]

Woltomierz

-

Rysunek : E5AM0LBD

Oznaczenie Oznaczenie

Oznaczenie Oznaczenie

[4]

Wspornik magnetyczny czujnika zegarowego *

*

[5]

czujnik zegarowy - Skok 10 mm

(-).0117.F

2437-T

[6]

Ramię pomiaru pod kątem

(-).0117.AG 4059-T

C5 (X7) - B1HG018PP0 - 7 - 06/04/2011 - Demontaż - Montaż : Zawó...

file:///C:/Users/Lisek/Downloads/citroen service/C5 (X7) - B1HG018...

2 z 12

2016-10-01 09:30

UWAGA : *Narzędzie nie rozprowadzane przez Dział Części Zamiennych, zamawiać bezpośrednio u producenta.

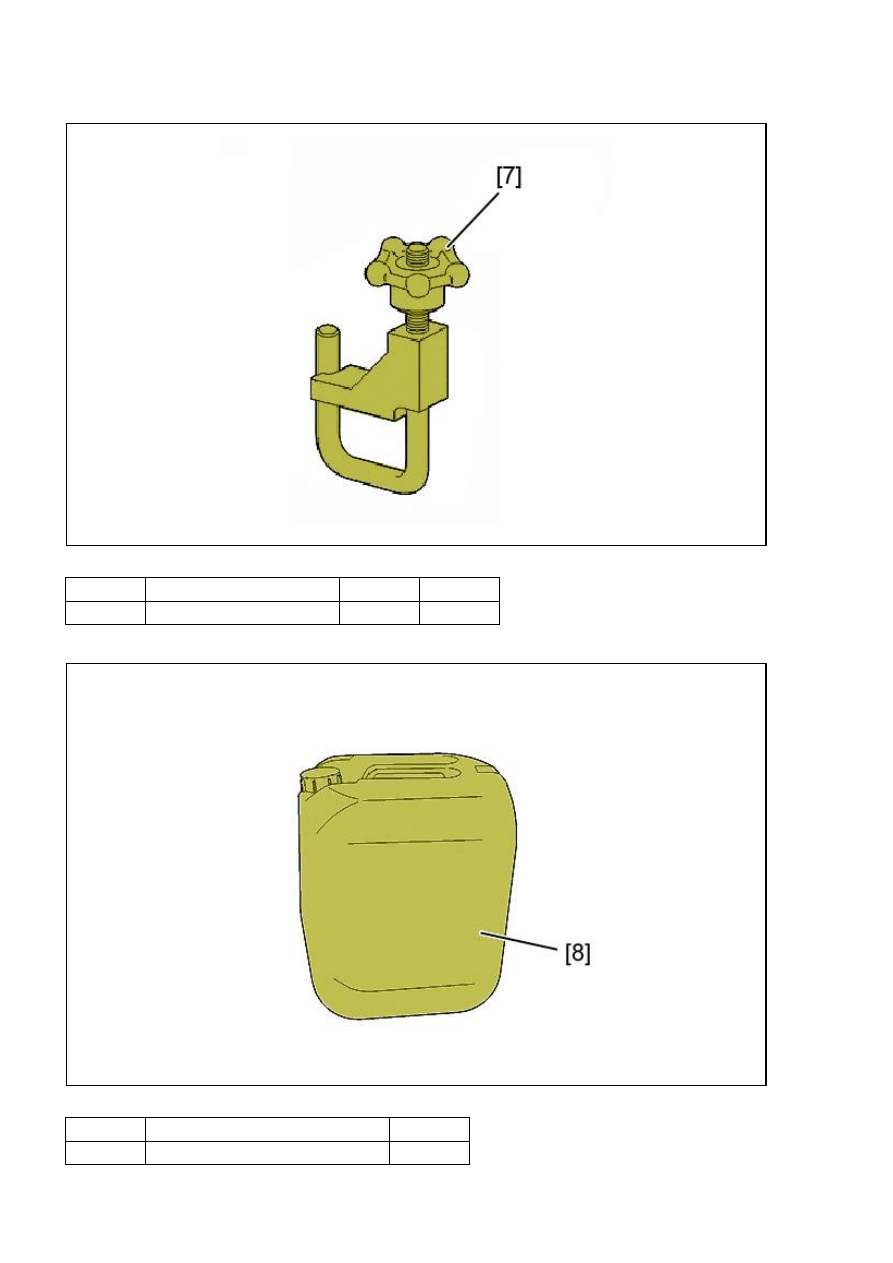

Rysunek : E5AM0LCD

Oznaczenie Oznaczenie

Oznaczenie Oznaczenie

[7]

zacisk do przewodów giętkich (-).1512

4153-T

Rysunek : E5AM0LDD

Oznaczenie Oznaczenie

Oznaczenie

[8]

Środek odtłuszczający Sodimac N°35 -

C5 (X7) - B1HG018PP0 - 7 - 06/04/2011 - Demontaż - Montaż : Zawó...

file:///C:/Users/Lisek/Downloads/citroen service/C5 (X7) - B1HG018...

3 z 12

2016-10-01 09:30

2. Demontaż

Ustawić samochód na podnośniku z dwiema kolumnami.

Odłączyć akumulator .

UWAGA : W zależności od samochodu: katalizator wstępny wymaga demontażu ramy podsilnikowej ; Patrz opis

metody : katalizator wstępny.

Zdemontować :

Rama podsilnikowa (W zależności od pojazdu)
Wstępny dopalacz katalityczny

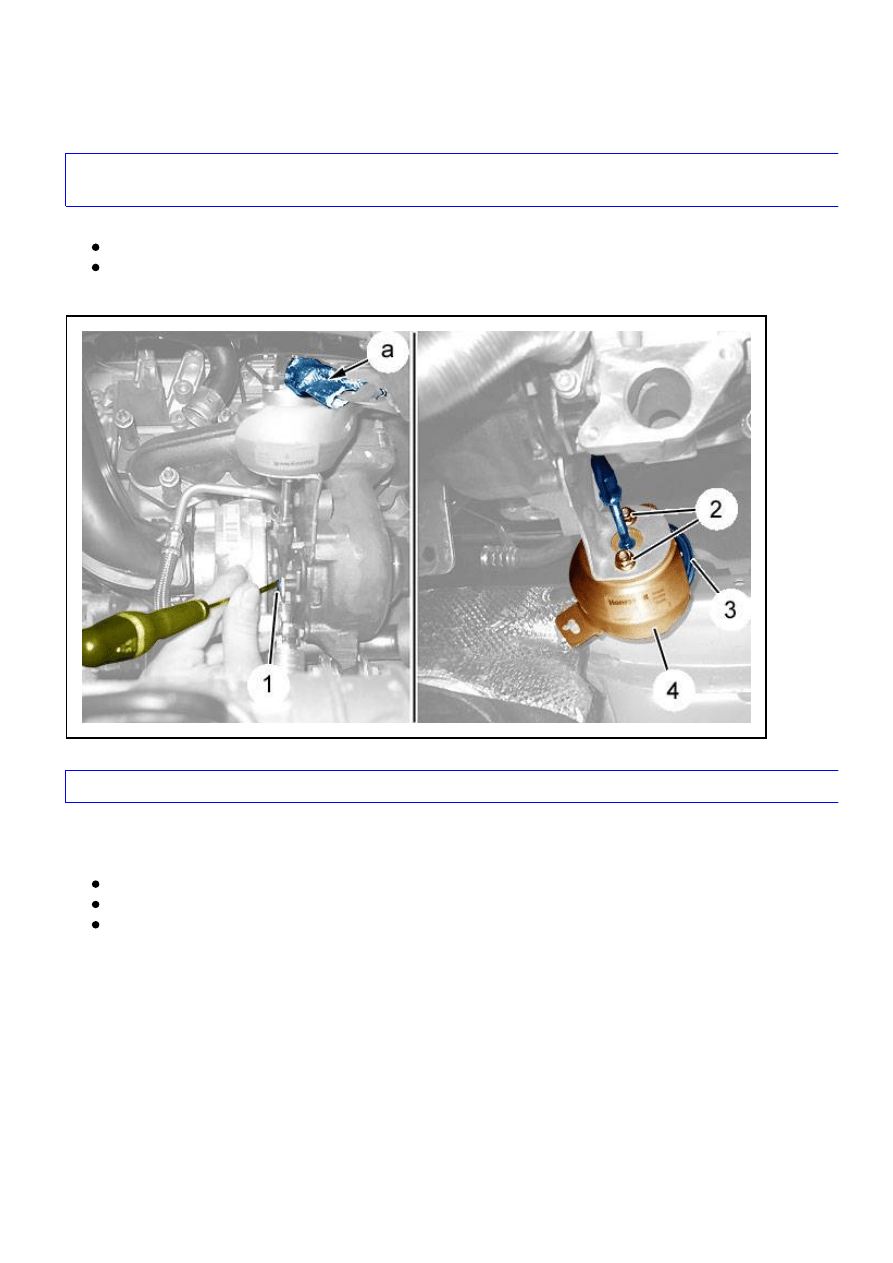

Rysunek : B1HM0SXD

UWAGA : Nie uszkodzić osłony termicznej złącza.

Odłączyć złącze (Ścisnąć i pociągnąć za koniec złącza) ( w "a").
Odłączyć przewód podciśnieniowy .

Zdemontować :

Zacisk (1) ; Za pomocą płaskiego wkrętaka

Nakrętki (2)
Zawór regulacyjny ciśnienia doładowania (3) wyposażony w swój ekran termiczny (4)

3. Montaż

C5 (X7) - B1HG018PP0 - 7 - 06/04/2011 - Demontaż - Montaż : Zawó...

file:///C:/Users/Lisek/Downloads/citroen service/C5 (X7) - B1HG018...

4 z 12

2016-10-01 09:30

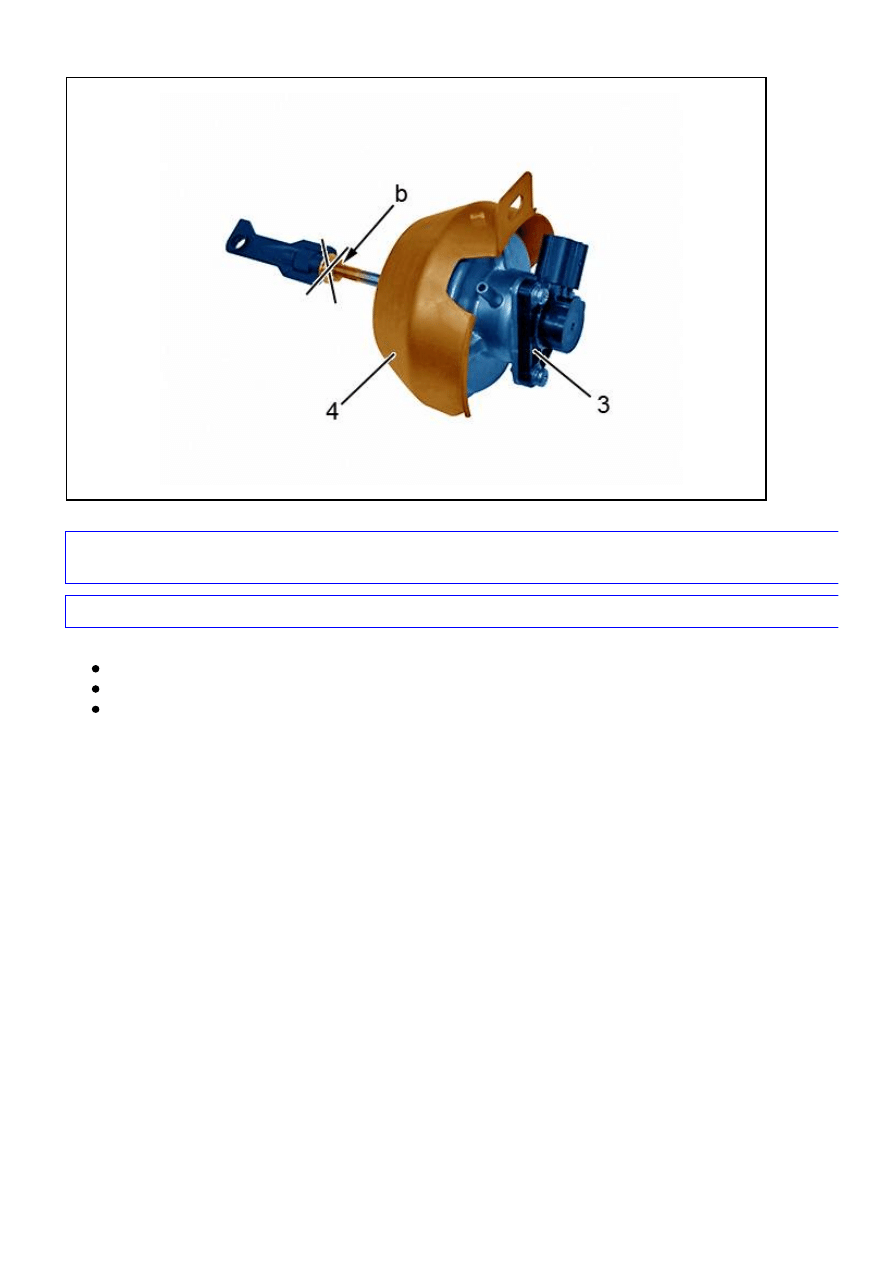

Rysunek : B1HM0SYD

UWAGA : Nie ruszać popychacza sterującego "b" (ryzyko uszkodzenia zaworu regulacyjnego ciśnienia doładowania

(3)).

UWAGA : Przestrzegać kierunku montażu ekranu termicznego (4) na zaworze regulacyjnym ciśnienia doładowania (3).

Zamontować :

Zawór regulacyjny ciśnienia doładowania (3) wyposażony w swój ekran termiczny (4)
Nakrętki (2)  (nowe) ; Dokręcić momentem 0,6 daNm

Zacisk (1) (nowy)

4. Kontrola / Kalibracja

4.1. Kontrola

C5 (X7) - B1HG018PP0 - 7 - 06/04/2011 - Demontaż - Montaż : Zawó...

file:///C:/Users/Lisek/Downloads/citroen service/C5 (X7) - B1HG018...

5 z 12

2016-10-01 09:30

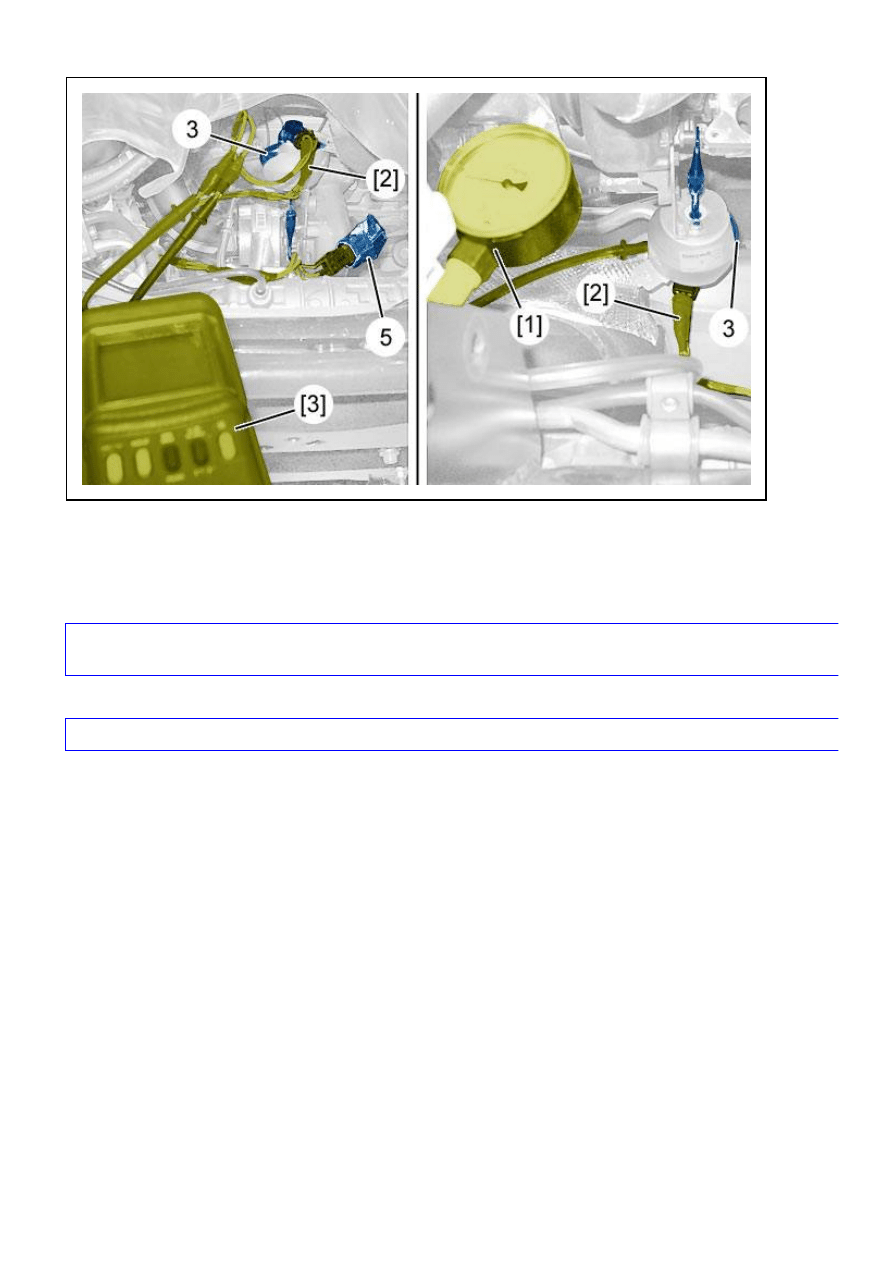

Rysunek : B1HM0SZD

Podłączyć bocznikową wiązkę elektryczną [2], pomiędzy czujnikiem odwzorowania zaworu regulacyjnego ciśnienia

doładowania (3) i wiązką elektryczną (5).
Podłączyć woltomierz [3] do zacisków bocznikowej wiązki elektrycznej [2].
Podłączyć narzędzie [1] do zaworu regulacyjnego ciśnienia doładowania (3).

UWAGA : Manewrować zaworem 3 krotnie i upewnić sie wizualnie, że popychacz przesuwa się bez utrudnień ; Za

pomocą narzędzia [1].

Podłączyć akumulator.

UWAGA : Nie uruchamiać silnika.

Włączyć zapłon.

C5 (X7) - B1HG018PP0 - 7 - 06/04/2011 - Demontaż - Montaż : Zawó...

file:///C:/Users/Lisek/Downloads/citroen service/C5 (X7) - B1HG018...

6 z 12

2016-10-01 09:30

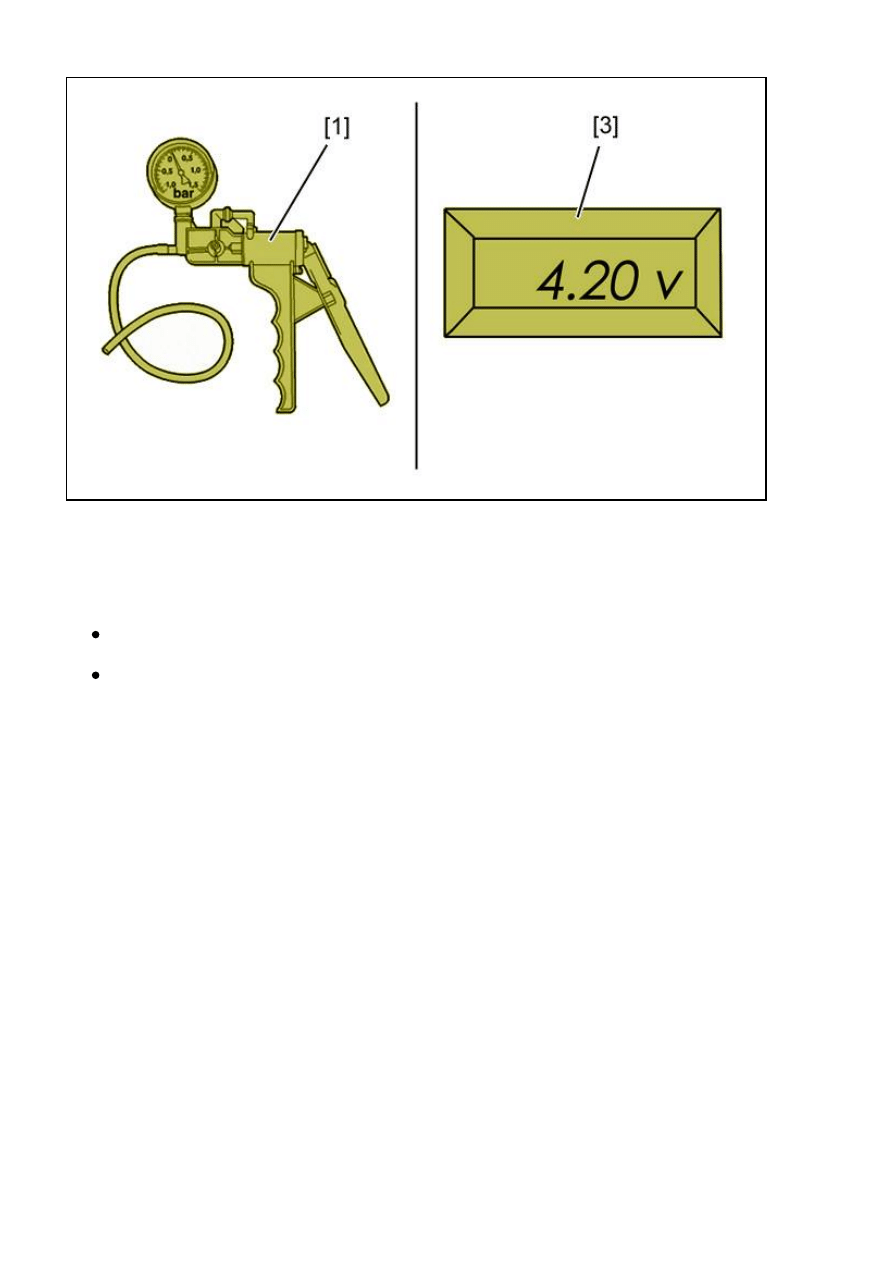

Rysunek : E5AM0LED

Wywrzeć podciśnienie 0,7 bara ; Za pomocą narzędzia [1].

UWAGA : Popychacz powinien sie przesunąć aż do oporu.

Odczytać i zanotować wartość ; Przy pomocy woltomierza [3] :

Jeżeli wartość odnotowana jest równa 4,20 ± 0,05 V (napięcie referencyjne) : Nie kalibrować czujnika pozycji na
zaworze ; Wykonać kontrolę ostateczną (patrz rozdział 5)

Jeżeli wartość odnotowana jest poza tolerancją : Obliczyć grubość podkładek do wstawienia, a następnie
kalibrować czujnik pozycji na zaworze

4.2. Obliczenie grubości podkładek : Umieścić na miejscu

C5 (X7) - B1HG018PP0 - 7 - 06/04/2011 - Demontaż - Montaż : Zawó...

file:///C:/Users/Lisek/Downloads/citroen service/C5 (X7) - B1HG018...

7 z 12

2016-10-01 09:30

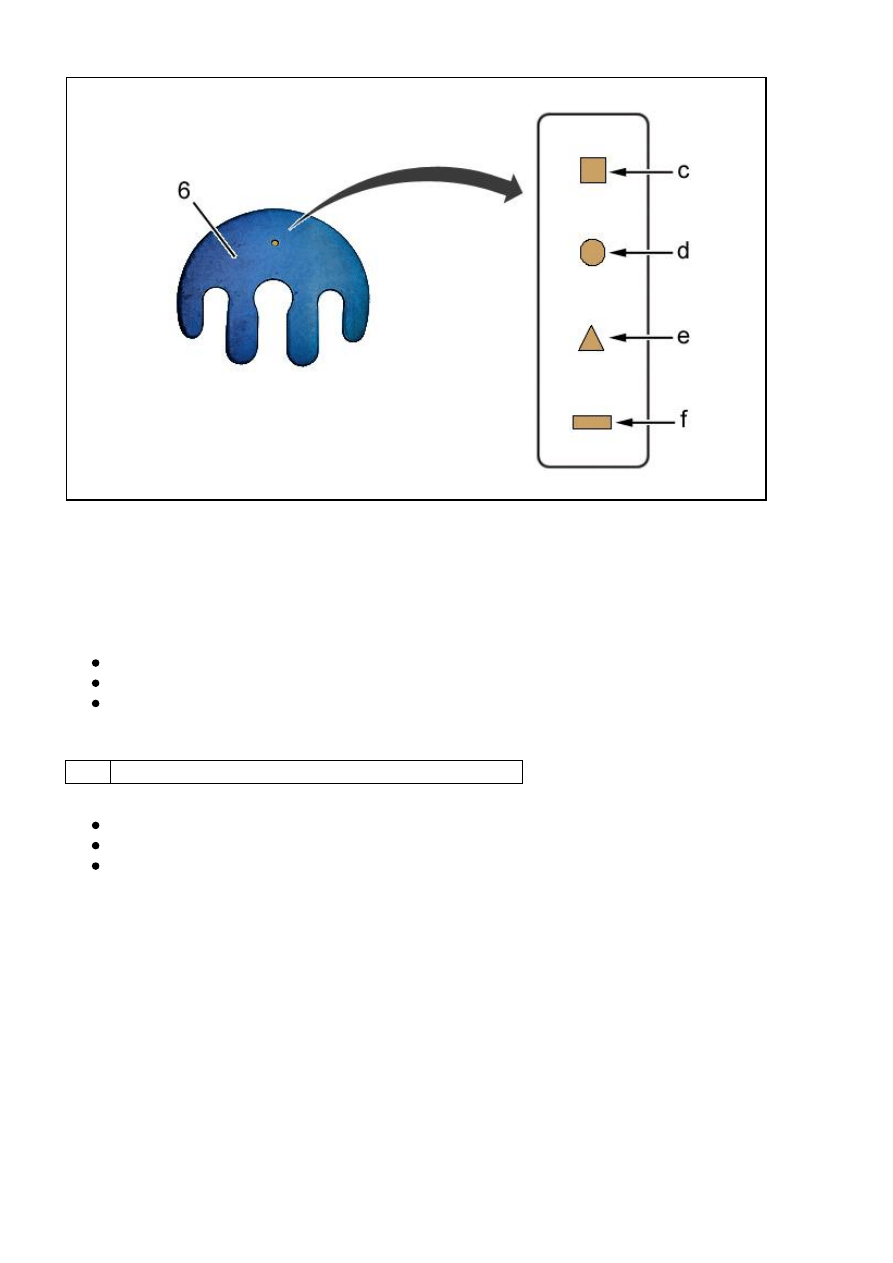

Rysunek : B1HM0T0D

"c" = 0,2 mm .

"d" = 0,3 mm .
"e" = 0,5 mm .
"f" = 0,7 mm .

Kalibrowanie wykonuje się przy pomocy podkładek (6), do wstawienia pomiędzy zaworem i jego wspornikiem .
Cechy specjalne podkładek znajdujących sie w zestawie :

Podkładki : 0,2 mm - 0,3 mm - 0,5 mm - 0,7 mm ; Każda podkładka jest dostarczana w 3 egzemplarzach
Grubość podkładek jest identyfikowana przy pomocy figur geometrycznych wyciętych w metalu
Możliwość poskładania wielu podkładek w celu osiagnięcia obliczonej grubości

Obliczenie grubości (w mm) wykonuje się przy pomocy następującego wzoru.

Wzór : Grubość = (Napięcie odnotowane - Napięcie referencyjne) x 2,5

Przykład dla napięcia odnotowanego 4,55V :

Zastosować wzór (4,55 - 4,20) x 2,5 = 0,875
Zaokrąglić grubość do około jednej dziesiątej milimetra (przykład : 0,875 mm staje się 0,9 mm)

Złożenie do zrealizowania składa się z jednej podkładki 0,7 mm + jednej podkładki 0,2 mm

4.3. Umieszczenie podpórek

C5 (X7) - B1HG018PP0 - 7 - 06/04/2011 - Demontaż - Montaż : Zawó...

file:///C:/Users/Lisek/Downloads/citroen service/C5 (X7) - B1HG018...

8 z 12

2016-10-01 09:30

Rysunek : B1HM0T1D

Odtłuścić podkładkę lub podkładki (6) i umieścić na miejscu ; Przy pomocy środka odtłuszczającego [8].

UWAGA : Możliwość użycia środka służącego do mycia hamulców do odtłuszczania podkładek (6).

Rysunek : B1HM0T2D

UWAGA : Uwolnić podciśnienie ; Za pomocą narzędzia [1].

Poluzować o kilka obrotów wszystkie nakrętki (2).

Włożyć podkładkę lub podkładki (6), odpowiadające obliczonej grubości, pomiędzy ekranem termicznym (4) i jego
wspornikiem .

C5 (X7) - B1HG018PP0 - 7 - 06/04/2011 - Demontaż - Montaż : Zawó...

file:///C:/Users/Lisek/Downloads/citroen service/C5 (X7) - B1HG018...

9 z 12

2016-10-01 09:30

UWAGA : Podkładka lub podkładki powinny być wciśnięte do końca wycięcia.

Dokręcić nakrętek (2) do0,6 danm.

Wywrzeć podciśnienie 0,7 bara ; Za pomocą narzędzia [1].
Odnotować wartość napięcia.

UWAGA : Jeżeli nowe napięcie odnotowane jest wyższe od napięcia referencyjnego (4,20 ± 0,05V) : Wykonać od nowa
obliczenie z nowym napięciem odnotowanym, bez demontażu podkładki lub podkładek turbosprężarki, aż do otrzymania

dobrej wartości.

Jeżeli napięcie odnotowane odpowiada napięciu referencyjnemu : Wykonać kontrolę ostateczną.

5. Końcowa kontrola Przed montażem

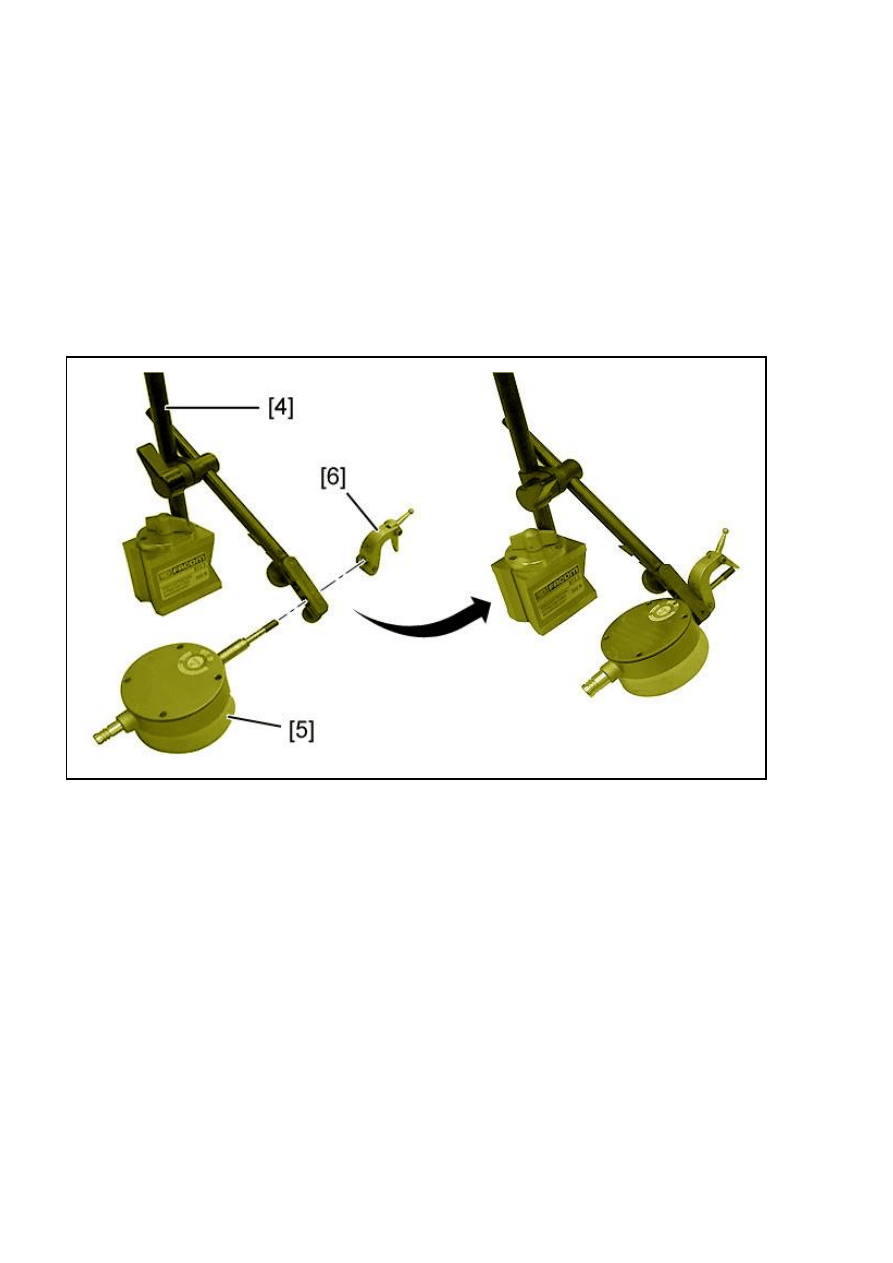

Rysunek : E5AM0LFD

Zrealizować wstępny montaż podstawy magnetycznej [4], czujnika zegarowego [5] i ramienia pomiaru pod kątem
[6] (patrz rysunek).

UWAGA : Tarcza czujnika zegarowego powinna być skierowana do dołu.

C5 (X7) - B1HG018PP0 - 7 - 06/04/2011 - Demontaż - Montaż : Zawó...

file:///C:/Users/Lisek/Downloads/citroen service/C5 (X7) - B1HG018...

10 z 12

2016-10-01 09:30

Rysunek : B1HM0T3D

UWAGA : Wywrzeć podciśnienie 0,7 bara ; Za pomocą narzędzia [1].

Zamontować zestaw narzędzi [4], [5], [6] na wsporniku katalizatora wstępnego (7).
Ustawić ramię pomiaru pod kątem [6] na końcu popychacza sterującego (3) ( w "g").

Rysunek : B1HM0T4D

UWAGA : Końcówka ramienia pomiaru pod kątem [6] musi być ustawiona zgodnie z osiami "h", "j".

Sprawdzić, czy narzędzie [1] pokazuje nadal 0,7 bara podciśnienia.
Wyzerować czujnik zegarowy .

C5 (X7) - B1HG018PP0 - 7 - 06/04/2011 - Demontaż - Montaż : Zawó...

file:///C:/Users/Lisek/Downloads/citroen service/C5 (X7) - B1HG018...

11 z 12

2016-10-01 09:30

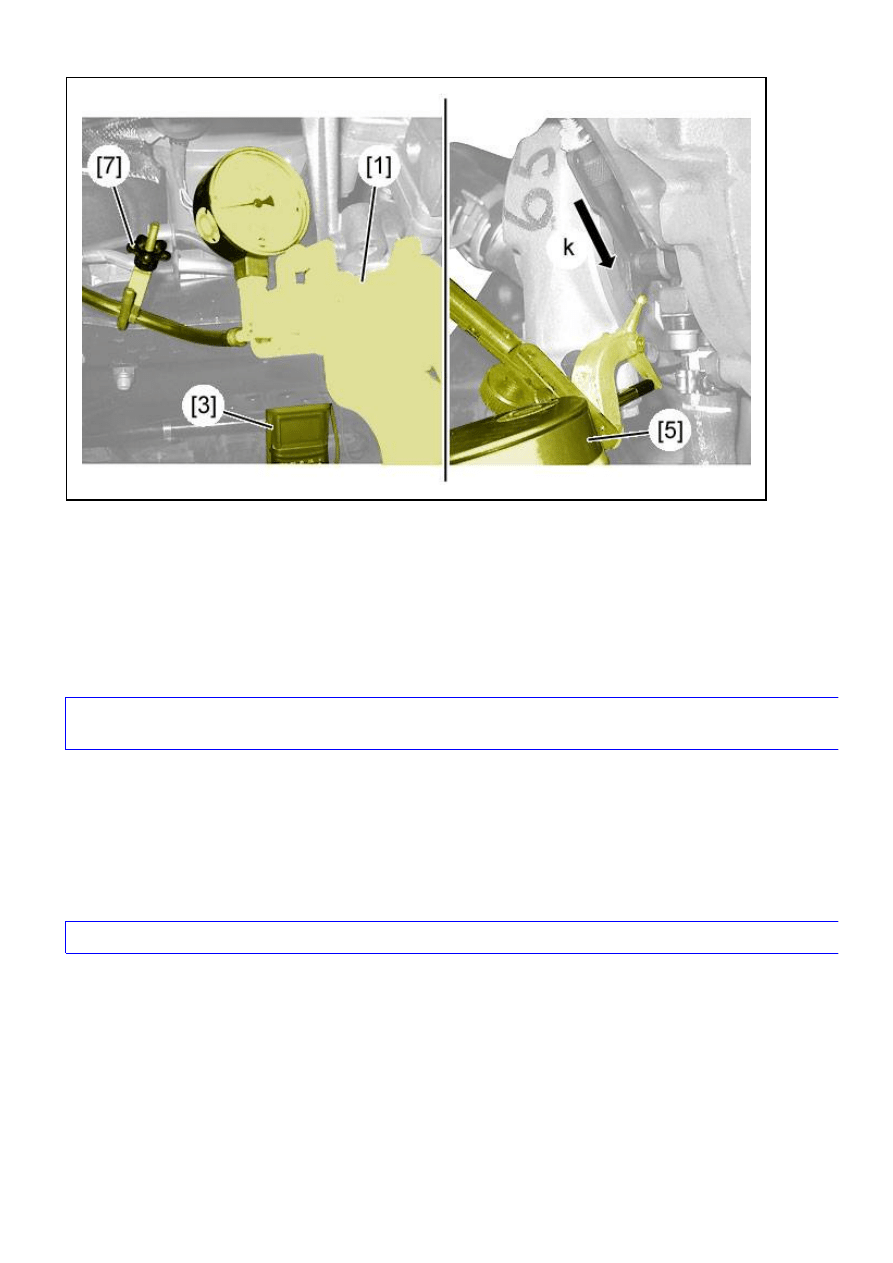

Rysunek : B1HM0T5D

"k" = 3 mm .

Zacisnąć przewód narzędzia [1] ; Za pomocą narzędzia [7].

UWAGA : Zacisk [7] pozwala precyzyjnie zmniejszać podciśnienie.

Otworzyć zawór narzędzia [1].
Otworzyć delikatnie zacisk [7] aby uzyskać 3 mm skoku na czujniku zegarowym [5] ( w "k").

Wartość odnotowana na woltomierzu [3] powinna być równa 2,95 ± 0,21 V.

UWAGA : W przeciwnym razie : Sprawdzić prawidłowe ustawienie narzędzi [4], [5], [6] ; Ponowić operację kalibrowania
zaworu .

Wyłączyć zapłon.
Usunąć przyrządy [1], [2], [3], [4], [5], [6], [7].

6. Czynności dodatkowe

Podłączyć przewód podciśnienia do zaworu regulacyjnego ciśnienia doładowania .
Podłączyć złącze ( w "a").
Zamontować : Wstępny dopalacz katalityczny .

UWAGA : Wykonać operacje, przewidziane po ponownym podłączeniu akumulatora.

Podłączyć akumulator.
Skasować zapamiętane kody defektów ; Za pomocą przyrządu diagnostycznego .

Wykonać jazdę próbną.
