1. CEL ĆWICZENIA

Podstawowym celem ćwiczenia jest zapoznanie się z działaniem i obsługą

przekaźników czasowych używanych w układach automatyki przemysłowej i domowej.
Dodatkowym celem ćwiczenia jest zdobycie umiejętności praktycznego wykorzystania
przekaźnika czasowego w układzie automatyki.

2. WIADOMOŚCI TEORETYCZNE

Przekaźnik – są to urządzenia elektromagnetyczne, elektroniczne lub cyfrowe służące

do przełączania określonych styków w obwodzie automatyki. Dzięki przekaźnikom sygnały o
większej amplitudzie, większym poziomie napięć i prądów mogą wywoływać skutki w
obwodach, w których obowiązują inne poziomy sygnałów.

Zasada działania przekaźnika elektromagnetycznego

Przekaźniki elektromagnetyczne działają na zasadzie elektromagnesu: prąd płynący w

cewce przekaźnika wywołuje pole magnetyczne w rdzeniu i tym samym przyciąga (lub
odpycha) odpowiedni styk lub grupę styków.

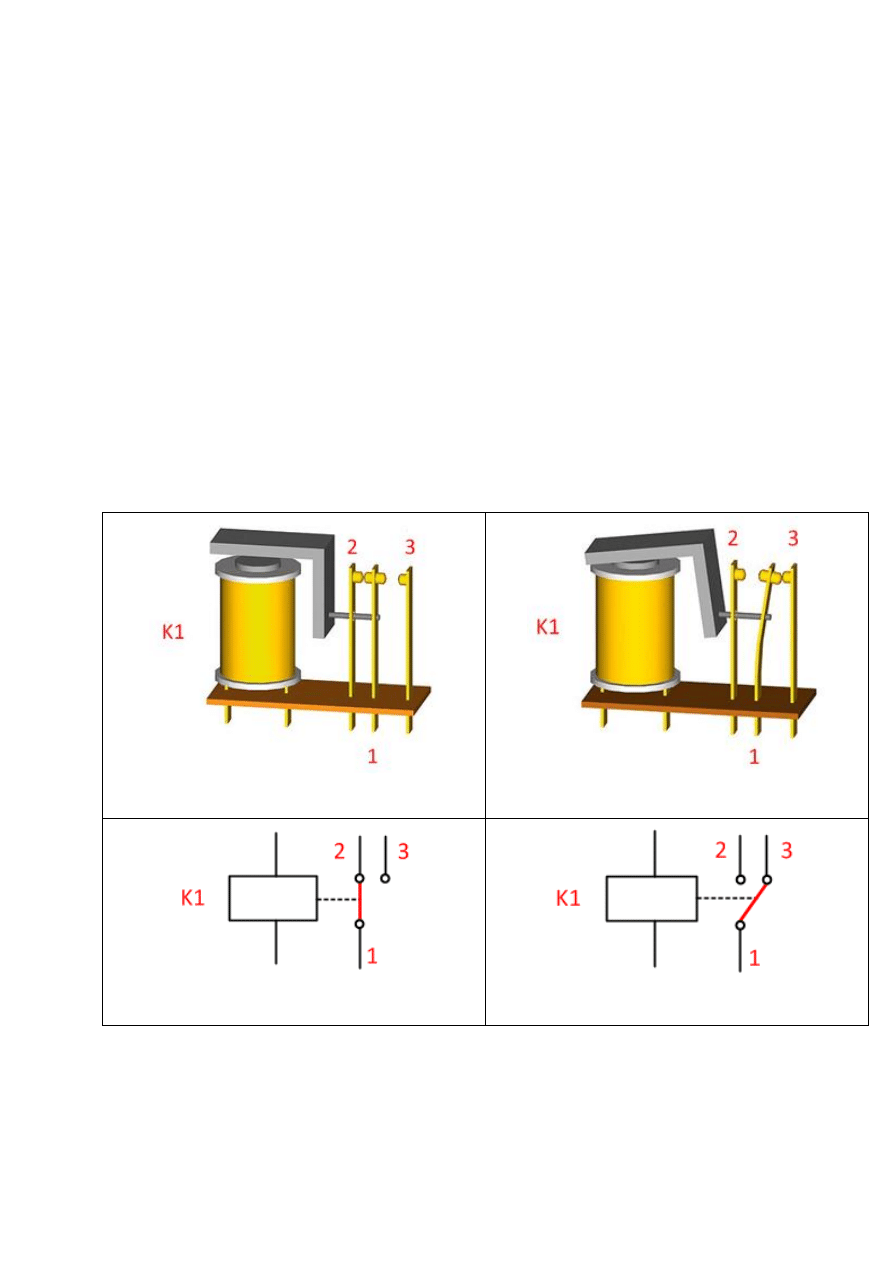

Przekaźnik

elektromagnetyczny

w

stanie

bezprądowym – budowa.

Przekaźnik elektromagnetyczny po załączeniu
zasilania w cewce – budowa.

Przekaźnik

elektromagnetyczny

w

stanie

bezprądowym – schemat.

Przekaźnik elektromagnetyczny po załączeniu
zasilania w cewce – schemat.

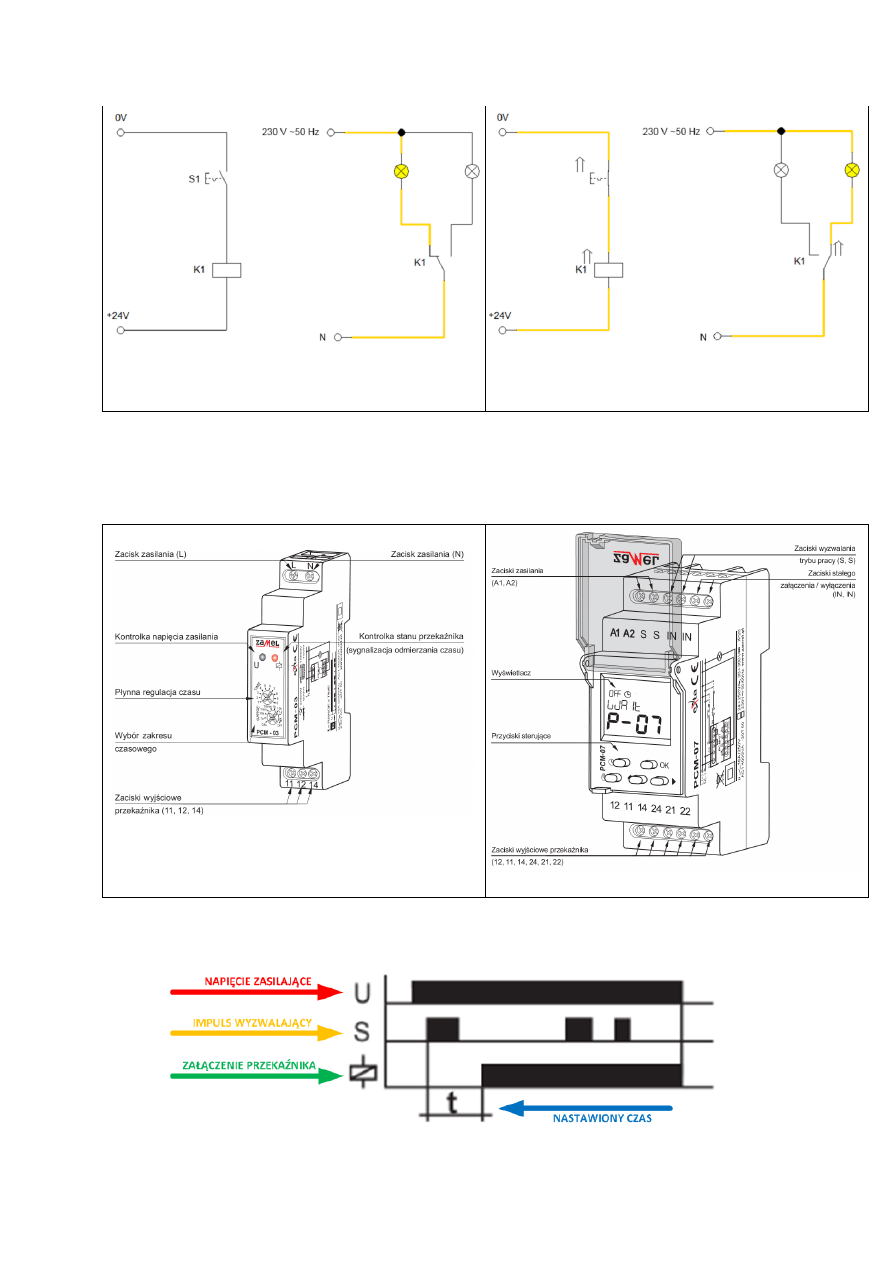

Przekaźnik

elektromagnetyczny

w

stanie

bezprądowym – przykład zastosowania.

Przekaźnik elektromagnetyczny po załączeniu
zasilania w cewce – przykład zastosowania.

Przekaźniki czasowe – są to przekaźniki z układem elektronicznym

umożliwiającym wykonywanie funkcji czasowych takich jak, np. czasów oczekiwania
i nadzoru, pomiarów okresu czasu lub tworzenia impulsów o zadanym czasie trwania.

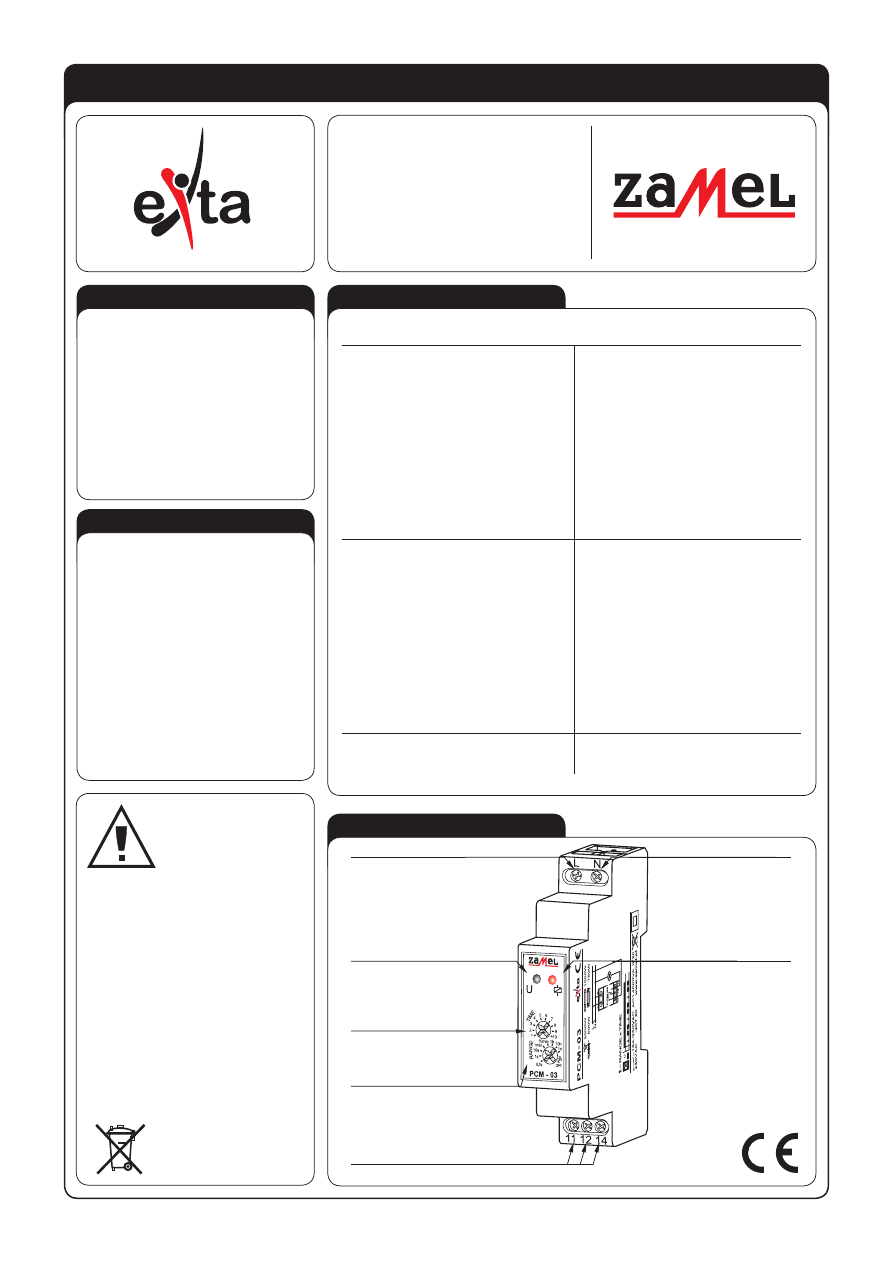

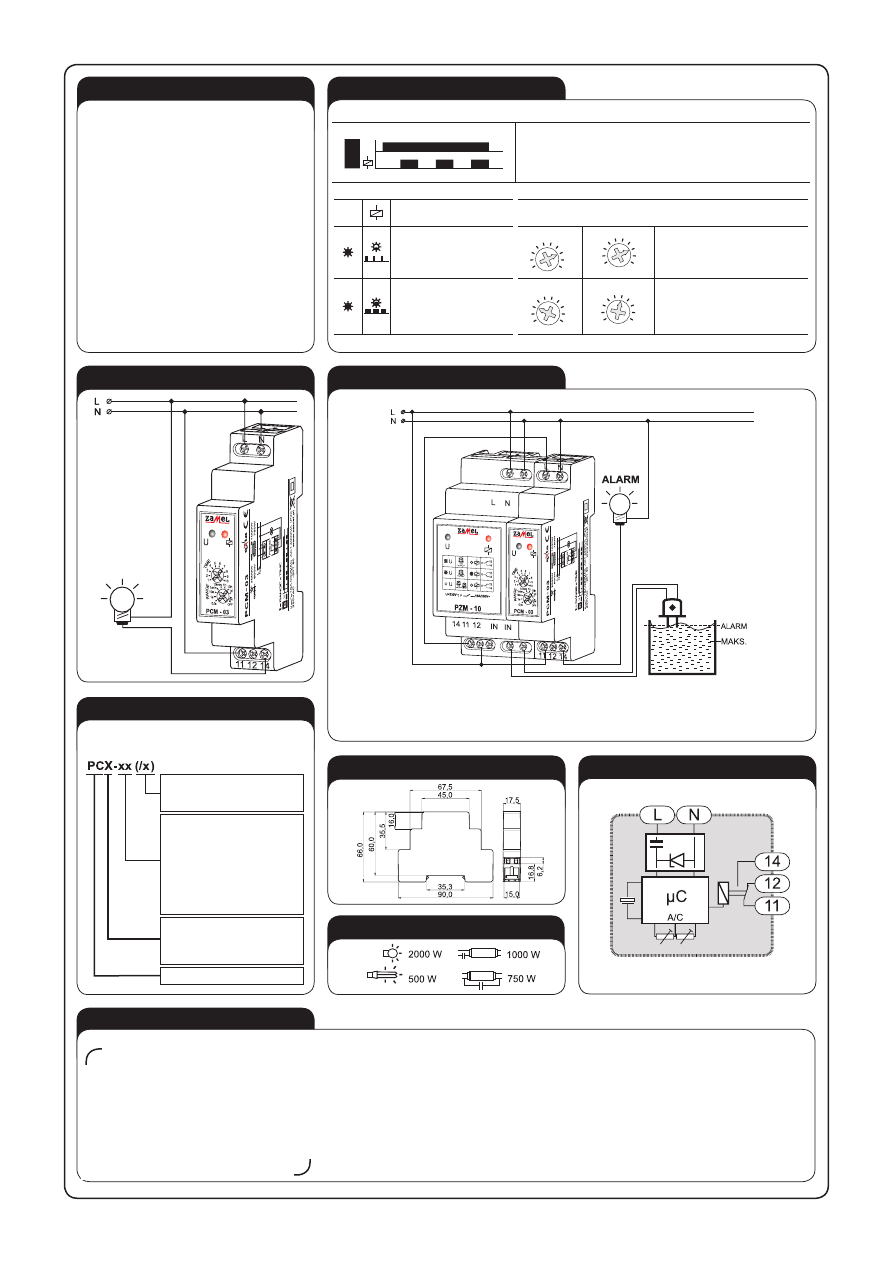

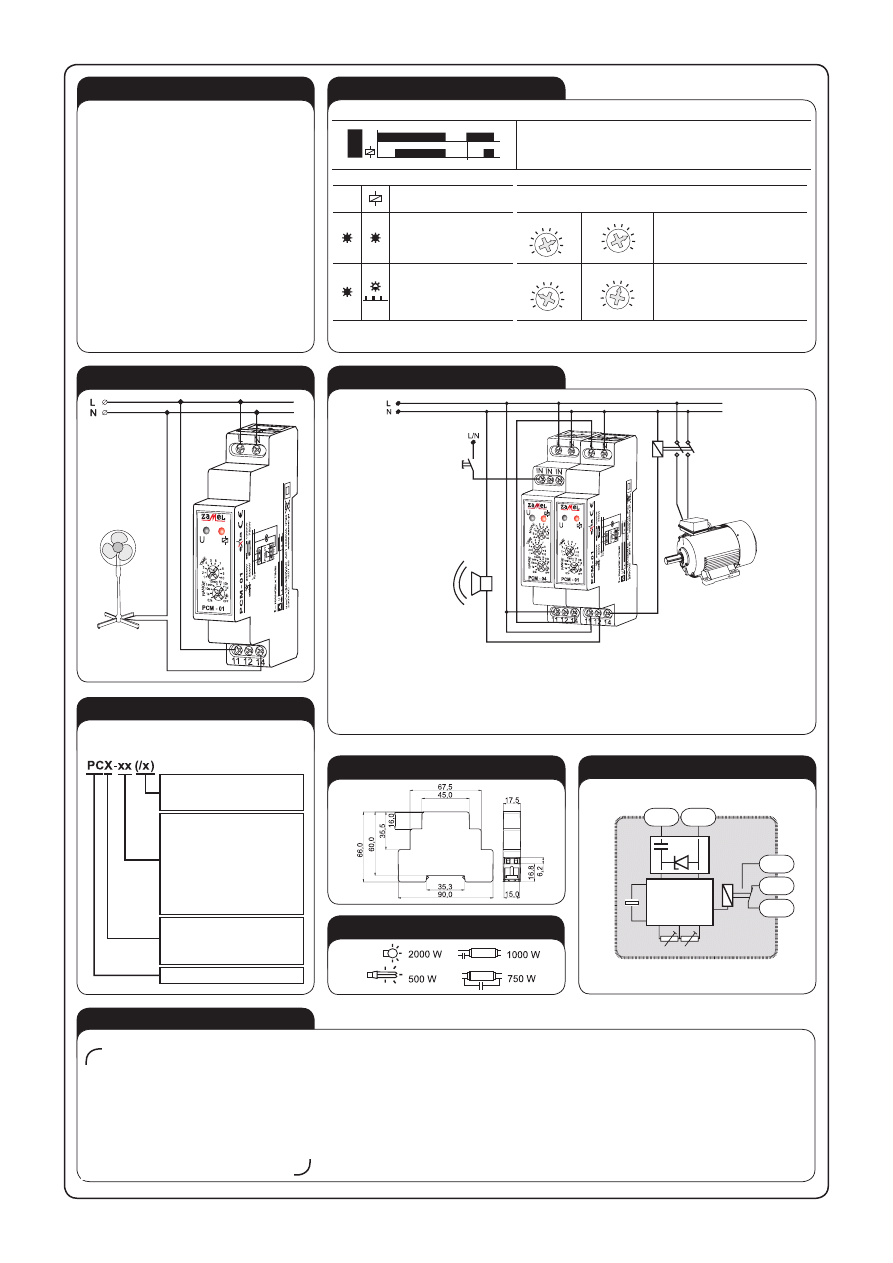

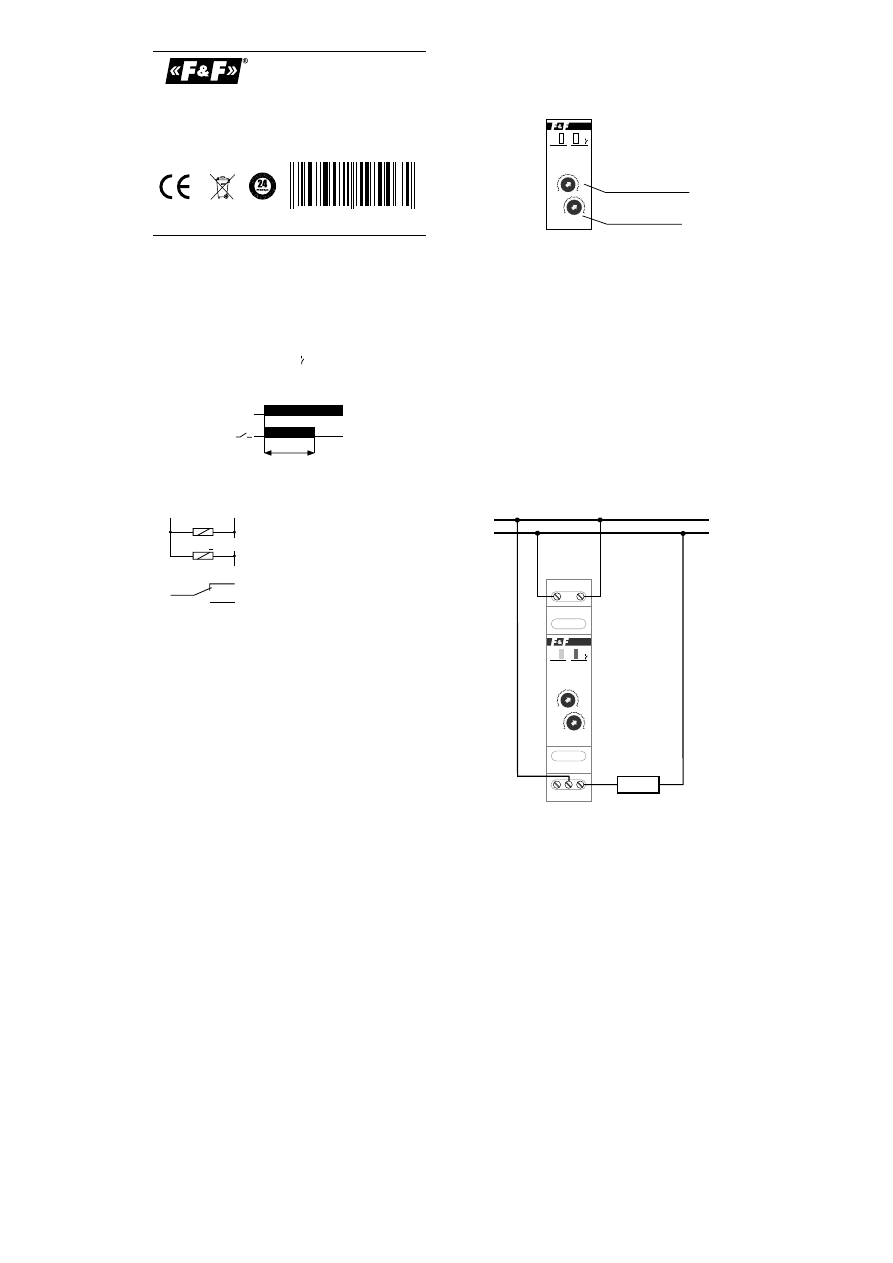

Przekaźnik czasowy jednofunkcyjny

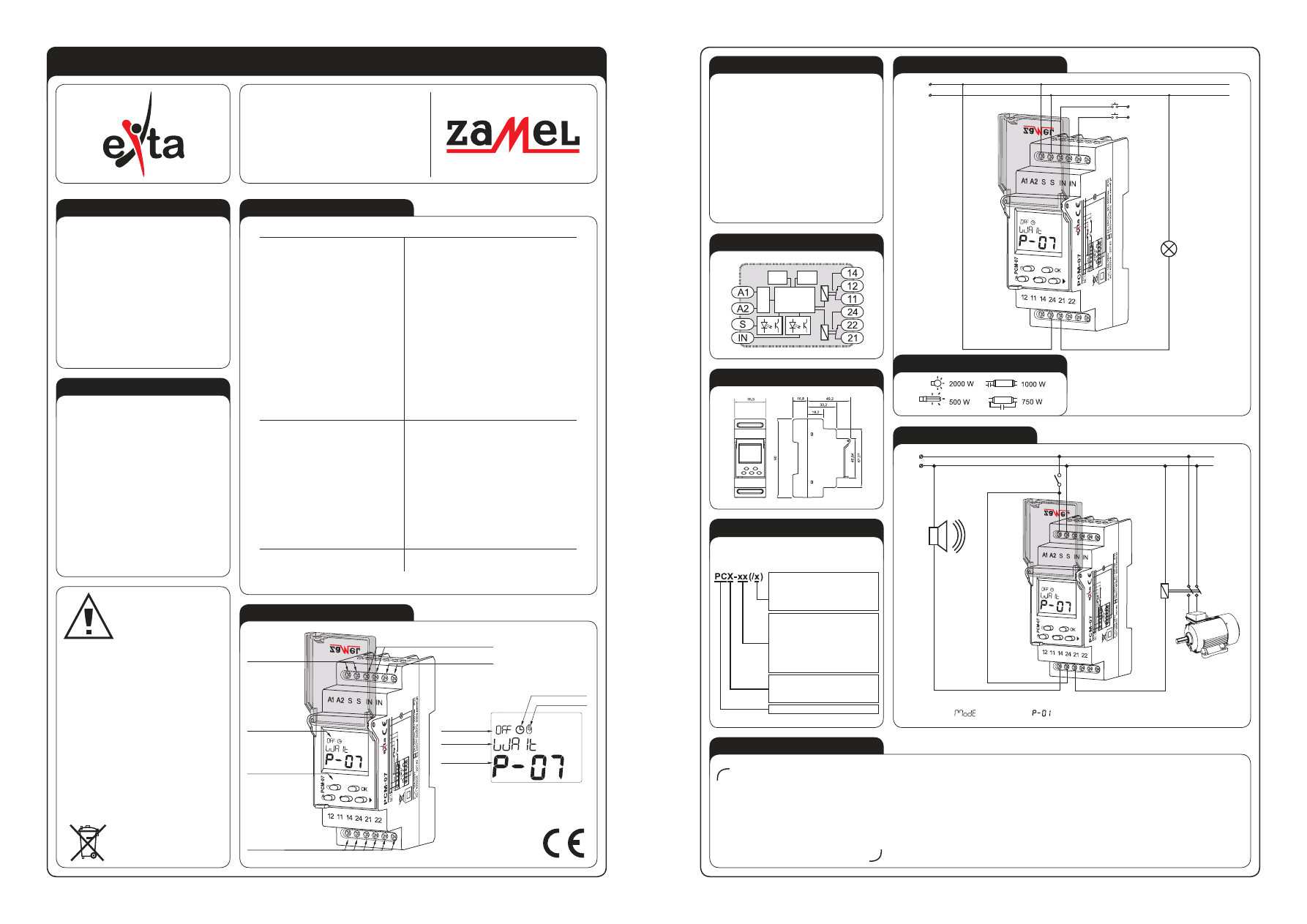

Cyfrowy przekaźnik czasowy wielofunkcyjny

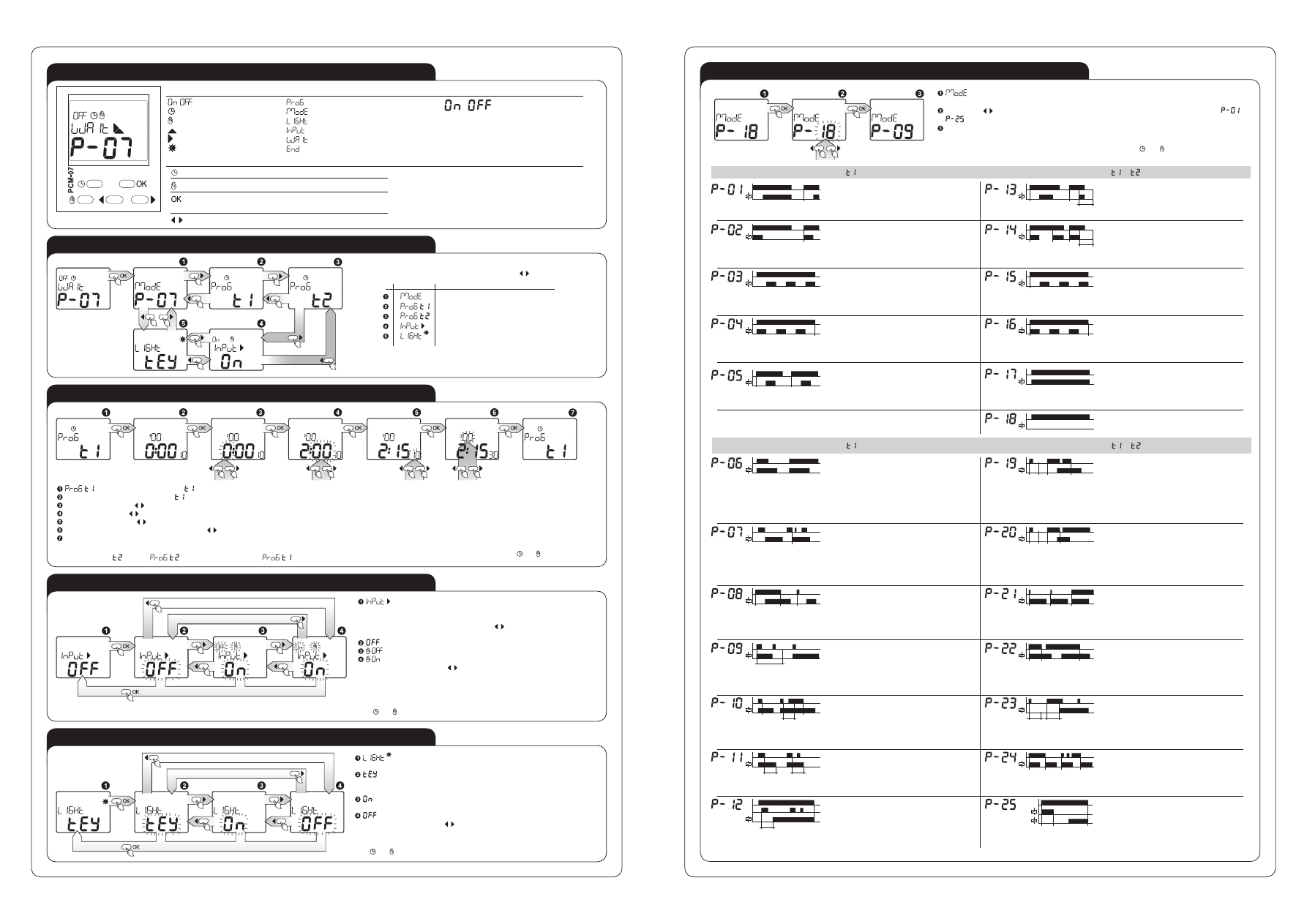

Podstawowe funkcje przekaźnika czasowego

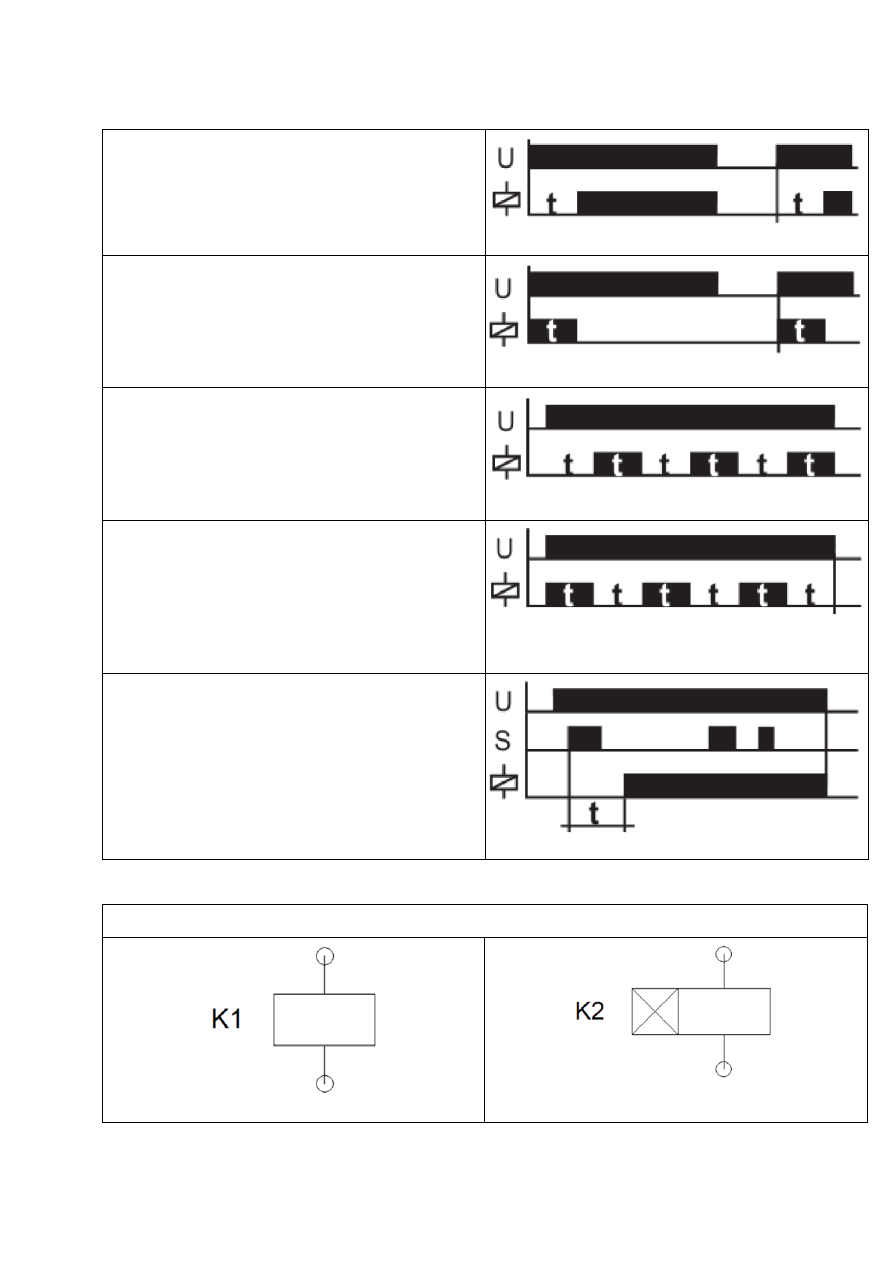

Rys. 1. Sposób odczytu cyklogramu

OPÓŹNIONE ZAŁĄCZANIE – po zasileniu
przekaźnika napięciem U zostanie odliczony czas t.
Po upływie czasu t nastąpi załączenie przekaźnika.
Przekaźnik będzie załączony dopóki nie zostanie
odłączone i ponownie załączone napięcie U.

OPÓŹNIONE WYŁĄCZANIE – po zasileniu
przekaźnika napięciem U zostanie on natychmiast
załączony. Po upływie czas t przekaźnik zostanie
rozłączony. Przekaźnik będzie rozłączony dopóki
nie zostanie odłączone i ponownie załączone
napięcie U.

CYKLICZNE PRZEŁĄCZANIE – (zaczynając
od wyłączenia) – po zasileniu przekaźnika
napięciem U zostanie odmierzony czas t. Po
upływie czas t przekaźnik zostanie załączony na
czas t. Działanie przekaźnika będzie cyklicznie
powtarzana, aż do rozłączenia napięcia U.

CYKLICZNE PRZEŁĄCZANIE – (zaczynając
od włączenia) – po zasileniu przekaźnika
napięciem U zostanie on natychmiast załączony na
czas t. Po upływie czas t przekaźnik zostanie
rozłączony na czas t. Działanie przekaźnika będzie
cyklicznie powtarzana, aż do rozłączenia napięcia
U.

OPÓŹNIONE ZAŁĄCZANIEA
WYZWALANE IMPULSEM S – zasilony
przekaźnik napięciem U, po podaniu impulsu
wyzwalającego S zacznie odliczać czas t. Po
odliczeniu czasu t nastąpi załączenie przekaźnika.
Przekaźnik będzie załączony dopóki nie zostanie
odłączone i ponownie załączone napięcie U.

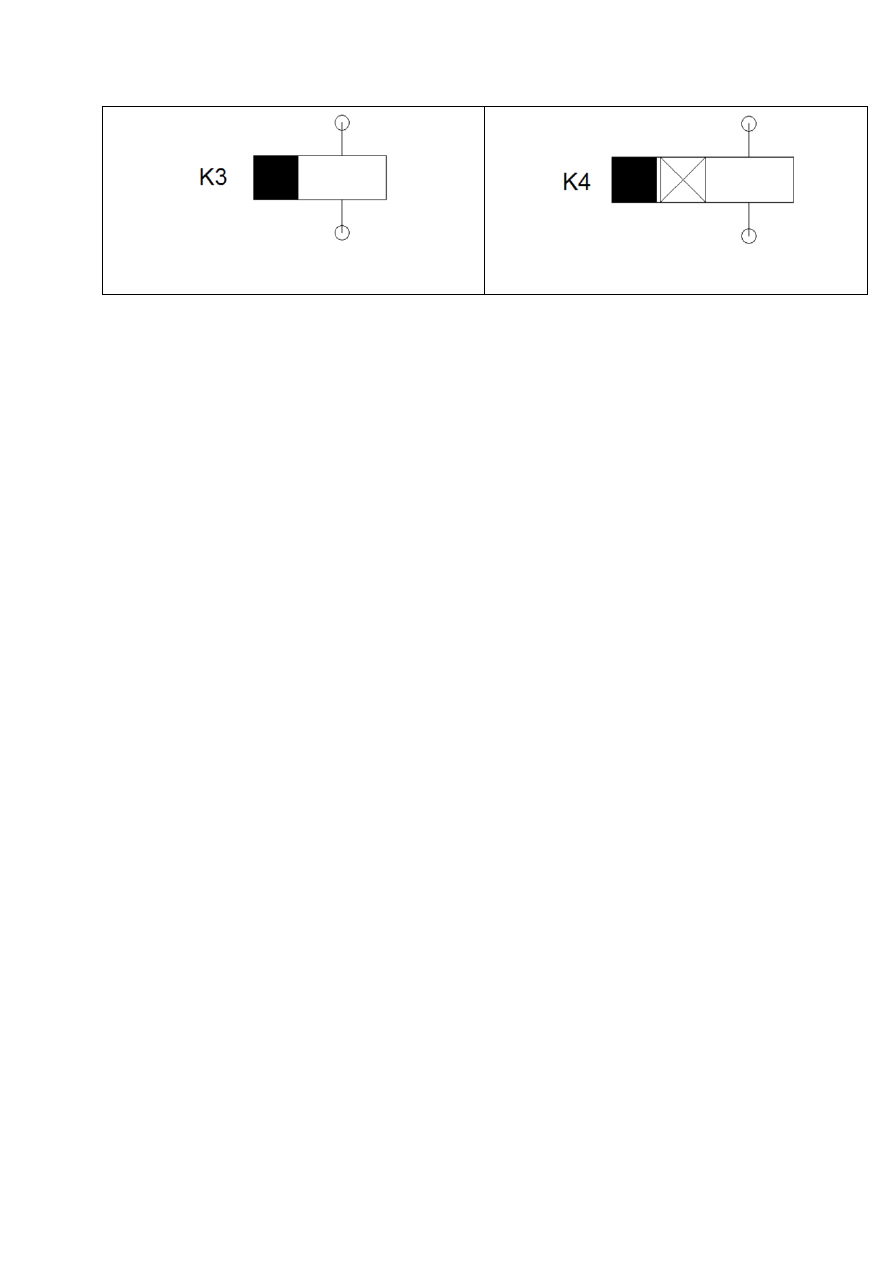

Symbole graficzne przekaźników wg PN-EN 60617

Cewka przekaźnika – symbol ogólny

Cewka przekaźnika z opóźnionym załączaniem

Cewka przekaźnika z opóźnionym wyłączaniem

Cewka przekaźnika z opóźnionym załączaniem i
wyłączaniem

Zadania do wykonania przez studentów:



Zapoznać się z przekaźnikami dostępnymi na stanowisku.



Zmontować prosty układ włączający lampkę, sprawdzić tryby pracy przekaźników.



Zrealizować zadanie samodzielnego montażu zgodnie z poleceniami prowadzącego

zajęcia.

Sprawozdanie powinno:



być wykonane na dostępnej formatce,



zawierać informacje o wykonanych podczas zajęć czynnościach,



zawierać krótki opis użytego sprzętu np.: podstawowe parametry wykorzystanych

przekaźników,



wykresy obrazujące wskazane przez prowadzącego cyklogramy,



schemat zbudowanego układu wraz z opisem realizowanych funkcji.

www.fif.com.pl

F&F Filipowski sp. j

ul. Konstantynowska 79/81

tel/fax [phone]

e-mail: [e-mail]

95-200 Pabianice

Produkty firmy F&F objęte są 24 miesięczną gwarancją od daty zakupu

zasilanie

230V AC / 24VAC/DC

prąd obciążenia

<10A

styk

separowany 1P

czas pracy

0,1sek÷576godz

opóźnienie zadziałania

<50msek

sygnalizacja zasilania

LED zielona

sygnalizacja zamknięcia styku

LED czerwona

pobór mocy

0,8W

temperatura pracy

-25÷50°C

przyłącze

zaciski śrubowe 2,5mm²

wymiary

1 moduł (18mm)

montaż

na szynie TH-35

Dane techniczne

Schemat podłączenia

Opis WE / WYJ

Działanie

U

t

Nastawa czasu pracy

Zakresy czasowe

Pokrętłem nastawy zakresu czasowego T↔ ustawić jeden z
wybranych zakresów oraz pokrętłem nastawy czasu T× ustawić
wybraną wartość na skali od 1 do 12. Iloczyn tych wartości jest równy
czasowi pracy (np.1m×7=7 min).

0,1s :

0,1÷1,2 sek.

10m :

10÷120 min.

1s :

1÷12 sek.

2h :

2÷24 godz.

10s :

10÷120 sek.

1d :

1÷12 dni (24÷288 godz.)

1m :

1÷12 min.

2d :

2÷24 dni (48÷576 godz.)

ON

p r z y w ł ą c z o n y m z a s i l a n i u p o w o d u j e t r w a ł e
załączenie styku w pozycji 11-12.

OFF

p r z y w ł ą c z o n y m z a s i l a n i u p o w o d u j e t r w a ł e
załączenie styku w pozycji 11-10.

*Przy włączonym zasilaniu przekaźnika układ nie reaguje na zmianę
nastaw zakresu czasowego.
*Praca z nowo ustawionym zakresem czasowym możliwa jest po
wyłączeniu i powtórnym włączeniu zasilania.
*Przy włączonym zasilaniu przekaźnika w ustawionym zakresie
czasowym możliwa jest płynna regulacja czasu w zakresie wartości
nastawy czasu 1÷12.

Montaż

Przeznaczenie

Przekaźnik czasowy służy do sterowania czasowego w układach
automatyki przemysłowej i domowej (np.: wentylacji, ogrzewania,
oświetlenia, sygnalizacji, itp).

PCA-514

DUO

PCA-514

DUO

PRZEKAŹNIK CZASOWY

opóźnione wyłączenie

Pokrętło nastawy czasu

Pokrętło nastawy
zakresu czasowego

U

PCA-514

1

2

3

4

5

7

8

9

6

12

10

11

0,1s

1s

ON

OFF

10s 1m

10m

2h

2d

1d

T↔

T×

Tryb pracy: OPÓŹNIONE WYŁĄCZENIE
Do czasu załączenia przekaźnika styk pozostaje w pozycji 11-10. Po
podaniu napięcia zasilającego (świeci LED zielona U) styk zostaje
przełączony w pozycję 11-12 i następuje odmierzanie nastawionego
czasu pracy (świeci LED czerwona ). Po odmierzeniu czasu styk
powraca do pozycji 11-10. Ponowna realizacja trybu pracy
przekaźnika możliwa jest po odłączeniu napięcia zasilającego i
ponownym jego załączeniu.

Uwaga!

1-3

zasilanie przekaźnika: 230V

1-6

zasilanieprzekaźnika: 24V

11

wejście zasilania styku

10

wyjście: styk rozwierny (bierny)

12

wyjście: styk zwierny (czynny)

B100126

U

PCA-514

1

2

3

4

5

7

8

9

6

12

10

11

0,1s

1s

ON

OFF

10s 1m

10m

2h

2d

1d

T↔

T×

L
N

1

10

2

11

3

12

R

5

9

0

8

3

1

2

5

9

5

4

6

5

>

1

3

11

12

10

L

230V~

6

24V~

N/–/~

+/~

1. Wyłączyć zasilanie.
2. Przekaźnik zamocować na szynie w skrzynce rozdzielczej.
3.Przewody zasilania podłączyć wg schematu zgodnie z
oznaczeniami: napięcie 230V do zacisków 1-3; napięcie 24V do
zacisków 1-6. UWAGA! Podłączyć tylko jedno z wybranych napięć.
4. Obwód załączanego odbiornika podłączyć szeregowo do zacisków
11-12.

PRZEKAŹNIKCZASOWYPCM-03

INSTRUKCJAOBSŁUGI

Zakład Mechaniki i Elektroniki

ZAMEL sp.j.

J.W.Dzida,K.Łodzińska

ul.Zielona27,43-200Pszczyna,Poland

Tel.[phone],Fax[phone]

www.zamelcet.com,e-mail:[e-mail]

VER.003_05.05.2009

Urządzenie należy podłą-

czyćdosiecijednofazowej

zgodnie z obowiązującymi

normami. Sposób podłą-

czenia określono w niniej-

szej instrukcji. Czynności

związanez:instalacją,pod-

łączeniemiregulacjąpowinnybyćwykony-

waneprzezwykwalifikowanychelektryków,

którzy zapoznali się z instrukcją obsługi i

funkcjamiurządzenia.Demontażobudowy

powoduje utratę gwarancji oraz stwarza

niebezpieczeństwo porażenia prądem.

Przedrozpoczęcieminstalacjinależyupew-

nić się czy na przewodach przyłączenio-

wychniewystępujenapięcie.Doinstalacji

należyużyćwkrętakakrzyżowegoośred-

nicydo3,5mm.Napoprawnedziałaniema

wpływsposóbtransportu,magazynowania

i użytkowania urządzenia. Instalacja urzą-

dzenia jest niewskazana w następujących

przypadkach:brakelementówskładowych,

uszkodzenieurządzenialubjegodeforma-

cje.Wprzypadkunieprawidłowegofunkcjo-

nowanianależyzwrócićsiędoproducenta.

uwaga

wygLąd

cEchy

dANE TEchNicZNE

OPiS

● Tryb pracy: cykliczne przełączanie

(wyzwalanenapięciemzasilającym),

● sygnalizacjanapięciazasilania-dio-

daLEDzielona,

● sygnalizacja stanu przekaźnika i od-

mierzaniaczasu-diodaLEDczerwo-

na,

● duża dokładność odmierzanego cza-

su,

● szerokiprzedziałnastawczasu,

● funkcje stałego załączenia lub wyłą-

czenia,

● wyjście przekaźnikowe - jeden styk

przełączny o maksymalnej obciążal-

ności16A,

● obudowajednomodułowa,

● montażnaszynieTH35.

Jednofunkcyjnyprzekaźnikczasowy

PCM-03 służy do realizacji funkcji cy-

klicznegoprzełączaniawukładachauto-

matykiisterowania.Przekaźnikwyzwa-

lanyjestnapięciemzasilającym.Cechuje

gobardzoszerokizakresnastawczasu

od 0,1 sekundy do 10 dni. Dodatkowe

funkcjeON/OFFumożliwiająstałezałą-

czenielubwyłączenieodbiornika.Układ

posiada wskaźniki: napięcia zasilania,

stanuprzekaźnikaorazodmierzaniacza-

su-zrealizowanezapomocądiodLED.

PCM-03

Zaciskizasilania: L,N

Znamionowenapięciezasilania: 230VAC

Tolerancjanapięciazasilania: -15÷+10%

Kontrolkanapięciazasilania: diodaLEDzielona

Częstotliwośćznamionowa: 50/60Hz

Znamionowypobórprądu: 25mA

Liczbatrybówpracy: 1(cykliczneprzełączanie)

Zakresnastawczasut: 0,1s÷10dni

Dokładnośćodmierzaniaczasu:

0,2%

Nastawaczasu:

2xpotencjometr(obrotowy+skokowy)

Kontrolkastanuprzekaźnikaipomiaruczasu:

LEDczerwona

Parametrystykówprzekaźnika: 1NO/NC-16A/250VAC14000VA

Liczbazaciskówprzyłączeniowych: 5

Przekrójprzewodówprzyłączeniowych: 0,2÷2,50mm

2

Temperaturapracy: -20÷+45

o

C

Pozycjapracy: dowolna

Mocowanieobudowy: szynaTH35(wgPN-EN60715)

Stopieńochronyobudowy: IP20(PN-EN60529)

Klasaochronności: II

Kategoriaprzepięciowa: II

Stopieńzanieczyszczenia: 2

Napięcieudarowe: 2kV(surge)

Wymiary: jednomodułowa(17,5mm)90x17,5x66mm

Waga: 0,07kg

Zgodnośćznormami: PN-EN60730-1

PN-EN60730-2-7

PN-EN61000-4-2,3,4,5,6,11

Zaciski wyjściowe

Kontrolka napięcia zasilania

Zacisk zasilania (N)

Zacisk zasilania (L)

Płynna regulacja czasu

Kontrolka stanu przekaźnika

(sygnalizacjaodmierzaniaczasu)

przekaźnika(11,12,14)

Wybór zakresu
czasowego

Symbol oznaczający selektywne

zbieranie sprzętu elektrycznego

i elektronicznego.

Zakaz umieszczania zużytego

sprzętu z innymi odpadami.

VER.003_05.05.2009

kArTA gwArANcyjNA

Producentudziela24miesięcznejgwarancji

Pieczęć i podpis sprzedawcy, data sprzedaży

1.ZMIEZAMELSP.J.udziela24-miesięcznejgwarancjinasprzedawanetowary.

2.GwarancjąZMIEZAMELSP.J.niesąobjęte:

a)mechaniczneuszkodzeniapowstałewtransporcie,załadunku/rozładunkulubinnychokolicznościach,

b)uszkodzeniapowstałenaskutekwadliwiewykonanegomontażulubeksploatacjiwyrobówZMIEZAMELSP.J.,

c)uszkodzeniapowstałenaskutekjakichkolwiekprzeróbekdokonanychprzezKUPUJĄCEGOlubosobytrzecieaodnoszącychsiędowy-

robówbędącychprzedmiotemsprzedażyluburządzeńniezbędnychdoprawidłowegofunkcjonowaniawyrobówbędącychprzedmiotem

sprzedaży,

d)uszkodzeniawynikającezdziałaniasiływyższejlubinnychzdarzeńlosowych,zaktóreZMIEZAMELSP.J.nieponosiodpowiedzialności.

3.WszelkieroszczeniaztytuługwarancjiKUPUJĄCYzgłosiwpunkciezakupulubfirmieZMIEZAMELSP.J.napiśmiepoichstwierdzeniu.

4.ZMIEZAMELSP.J.zobowiązujesiędorozpatrywaniareklamacjizgodniezobowiązującymiprzepisamiprawapolskiego.

5.Wybórformyzałatwieniareklamacji,np.wymianatowarunawolnyodwad,naprawalubzwrotpieniędzynależydoZMIEZAMELSP.J.

6.Terytorialnyzasięgobowiązywaniagwarancji:RzeczpospolitaPolska.

7.Gwarancjaniewyłącza,nieogranicza,aniniezawieszauprawnieńKUPUJĄCEGOwynikającychzniezgodnościtowaruzumową.

dZiAłANiE

ZASTOSOwANiE

POdłącZENiE

MONTAż

1.Rozłączyć obwód zasilania bezpieczni-

kiem,wyłącznikiemnadmiarowoprądowym

lubrozłącznikiemizolacyjnymprzyłączony-

midoodpowiedniegoobwodu.

2. Sprawdzić odpowiednim przyrządem stan

beznapięciowy na przewodach zasilających.

3.Zamontować urządzenie PCM-03 w roz-

dzielninaszynieTH35.

4.Podłączyć przewody pod zaciski zgodnie

zeschematempodłączenia.

5.Załączyćobwódzasilania.

6.Nastawićczasprzypomocypokręteł

TiME

i

rANgEprzyczymt = TiMExrANgE.

Włączenie napięcia zasilania powoduje

świeceniezielonejdiodyLED.Cyklzostanie

automatycznie zainicjalizowany z nastawio-

nymczasem

t.

wyMiAry ObudOwy

rOdZiNA PrOdukTu

Przekaźnik czasowy PCM-03 należy do

rodzinyprzekaźnikówczasowychPCx.

ObciążALNOść

SchEMAT wEwNęTrZNy

PrzekaźnikczasowyPCM-03pracujejakoimpulsatorzasilaniadlaukładualarmowego.Współpracuje

zukłademprzekaźnikazalaniaPZM-10załączająccyklicznieukładalarmowywmomenciewykrycia

obecnościpłynównapoziomiezamontowanegoczujnika.

u

Opis sygnalizacji diod

Przykładowe nastawy czasu t

☼

☼ przekaźnikwyłączony

(zwartezaciski11-12),

czasodliczany

1

10

5 6

7

8

9

2

3

4

TI

ME

0,1s

OFF

1s

10s

1min

10min 1h 10h

1d

ON

RA

NG

E

t = TiMExrANgE,
t=8x1d=8d

☼

☼

przekaźnikzałączony

(zwartezaciski11-14),

czasodliczany

TI

ME

1

10

5 6

7

8

9

2

3

4

0,1s

OFF

1s

10s

1min

10min

1h

10h

1d

ON

RA

NG

E

t = TiMExrANgE,
t=3x1h=3h

U

t

t

t

t

t

t

C

CYKLICZNEPRZEŁĄCZANIE(zaczynającodwyłączenia)–popodaniuna-

pięciazasilającegozostajeodliczanyczas

t.Poupływietegoczasunastępuje

załączenieprzekaźnika(poz.11-14).Następniezodstępemnastawionego

czasu

tprzekaźnikzostajecykliczniewyłączany(poz.11-12)izałączany(poz.

11-14).Pracatakatrwadomomentuwyłączenianapięciazasilającego.

Wersjazasilania:

24V-24VAC/DC

U-12÷240VAC/DC

Wersjaurządzenia:

01-tryb-opóźnionezałączanie

02-tryb-opóźnioniewyłączanie

03-tryb-cykliczneprzełączanie

04-kilkatrybówpracy

06-opóźnionezałączenie/

wyłączenie

10-10trybów,regulacjadwóch

czasów

Rodzajobudowy:

M-jednomodułowa

(dwumodułowadlawersji10)

P-dopuszki

Symbolurządzenia

PRZEKAŹNIKCZASOWYPCM-01

INSTRUKCJAOBSŁUGI

Zakład Mechaniki i Elektroniki

ZAMEL sp.j.

J.W.Dzida,K.Łodzińska

ul.Zielona27,43-200Pszczyna,Poland

Tel.[phone],Fax[phone]

www.zamelcet.com,e-mail:[e-mail]

VER.003_05.05.2009

Urządzenie należy podłą-

czyć do sieci jednofazowej

zgodnie z obowiązującymi

normami. Sposób podłą-

czenia określono w niniej-

szej instrukcji. Czynności

związanez:instalacją,pod-

łączeniemiregulacjąpowinnybyćwykony-

waneprzezwykwalifikowanychelektryków,

którzy zapoznali się z instrukcją obsługi i

funkcjami urządzenia. Demontaż obudowy

powodujeutratęgwarancjiorazstwarzanie-

bezpieczeństwo porażenia prądem. Przed

rozpoczęcieminstalacjinależyupewnićsię

czy na przewodach przyłączeniowych nie

występuje napięcie. Do instalacji należy

użyć wkrętaka krzyżowego o średnicy do

3,5mm.Napoprawnedziałaniemawpływ

sposób transportu, magazynowania i użyt-

kowania urządzenia. Instalacja urządzenia

jestniewskazanawnastępującychprzypad-

kach: brak elementów składowych, uszko-

dzenie urządzenia lub jego deformacje. W

przypadkunieprawidłowegofunkcjonowania

należyzwrócićsiędoproducenta.

uwaga

wygLąd

cEchy

dANE TEchNicZNE

OPiS

● Tryb pracy: opóźnione załączanie

(wyzwalanienapięciemzasilającym),

● sygnalizacjanapięciazasilania-dio-

daLEDzielona,

● sygnalizacja stanu przekaźnika i od-

mierzaniaczasu-diodaLEDczerwo-

na,

● duża dokładność odmierzanego cza-

su,

● szerokiprzedziałnastawczasu,

● funkcje stałego załączenia lub wyłą-

czenia,

● wyjście przekaźnikowe - jeden styk

przełączny o maksymalnej obciążal-

ności16A,

● obudowajednomodułowa,

● montażnaszynieTH35.

Jednofunkcyjny przekaźnik czaso-

wy PCM-01 służy do realizacji funkcji

opóźnionego załączania (rewersyjny) w

układachautomatykiisterowania.Prze-

kaźnikwyzwalanyjestnapięciemzasila-

jącym.Cechujegobardzoszerokizakres

nastawczasuod0,1sekundydo10dni.

Dodatkowe funkcje ON / OFF umożli-

wiają stałe załączenie lub wyłączenie

odbiornika.Układposiadawskaźniki:na-

pięciazasilania,stanuprzekaźnikaoraz

odmierzaniaczasu-zrealizowanezapo-

mocądiodLED.

PCM-01

Zaciskizasilania: L,N

Znamionowenapięciezasilania: 230V~

Tolerancjanapięciazasilania: -15÷+10%

Kontrolkanapięciazasilania: diodaLEDzielona

Częstotliwośćznamionowa: 50/60Hz

Znamionowypobórprądu: 25mA

Liczbatrybówpracy: 1(opóźnionezałączanie)

Zakresnastawczasut: 0,1s÷10dni

Dokładnośćodmierzaniaczasu: 0,2%

Nastawaczasu: 2xpotencjometr(obrotowy+skokowy)

Kontrolkastanuprzekaźnikaipomiaruczasu:

diodaLEDczerwona

Parametrystykówprzekaźnika: 1NO/NC-16A/250VAC14000VA

Liczbazaciskówprzyłączeniowych: 5

Przekrójprzewodówprzyłączeniowych: 0,2÷2,50mm

2

Temperaturapracy: -20÷+60

o

C

Pozycjapracy: dowolna

Mocowanieobudowy: szynaTH35(wgPN-EN60715)

Stopieńochronyobudowy: IP20(PN-EN60529)

Klasaochronności: II

Kategoriaprzepięciowa: II

Stopieńzanieczyszczenia: 2

Napięcieudarowe: 2kV(PN-EN61000-4-5)

Wymiary: jednomodułowa(17,5mm)90x17,5x66mm

Waga: 0,08kg

Zgodnośćznormami: PN-EN60730-1

PN-EN60730-2-7

PN-EN61000-4-2,3,4,5,6,11

Zaciski wyjściowe

Kontrolka napięcia zasilania

Zacisk zasilania (N)

Zacisk zasilania (L)

Płynna regulacja czasu

Kontrolka stanu przekaźnika

(sygnalizacjaodmierzaniaczasu)

przekaźnika(11,12,14)

Wybór zakresu
czasowego

Symbol oznaczający selektywne

zbieranie sprzętu elektrycznego

i elektronicznego.

Zakaz umieszczania zużytego

sprzętu z innymi odpadami.

VER.003_05.05.2009

kArTA gwArANcyjNA

Producentudziela24miesięcznejgwarancji

Pieczęć i podpis sprzedawcy, data sprzedaży

1.ZMIEZAMELSP.J.udziela24-miesięcznejgwarancjinasprzedawanetowary.

2.GwarancjąZMIEZAMELSP.J.niesąobjęte:

a)mechaniczneuszkodzeniapowstałewtransporcie,załadunku/rozładunkulubinnychokolicznościach,

b)uszkodzeniapowstałenaskutekwadliwiewykonanegomontażulubeksploatacjiwyrobówZMIEZAMELSP.J.,

c)uszkodzeniapowstałenaskutekjakichkolwiekprzeróbekdokonanychprzezKUPUJĄCEGOlubosobytrzecieaodnoszącychsiędowy-

robówbędącychprzedmiotemsprzedażyluburządzeńniezbędnychdoprawidłowegofunkcjonowaniawyrobówbędącychprzedmiotem

sprzedaży,

d)uszkodzeniawynikającezdziałaniasiływyższejlubinnychzdarzeńlosowych,zaktóreZMIEZAMELSP.J.nieponosiodpowiedzialności.

3.WszelkieroszczeniaztytuługwarancjiKUPUJĄCYzgłosiwpunkciezakupulubfirmieZMIEZAMELSP.J.napiśmiepoichstwierdzeniu.

4.ZMIEZAMELSP.J.zobowiązujesiędorozpatrywaniareklamacjizgodniezobowiązującymiprzepisamiprawapolskiego.

5.Wybórformyzałatwieniareklamacji,np.wymianatowarunawolnyodwad,naprawalubzwrotpieniędzynależydoZMIEZAMELSP.J.

6.Terytorialnyzasięgobowiązywaniagwarancji:RzeczpospolitaPolska.

7.Gwarancjaniewyłącza,nieogranicza,aniniezawieszauprawnieńKUPUJĄCEGOwynikającychzniezgodnościtowaruzumową.

dZiAłANiE

ZASTOSOwANiE

POdłącZENiE

MONTAż

1.Rozłączyćobwódzasilaniabezpiecznikiem,

wyłącznikiem nadmiarowoprądowym lub

rozłącznikiem izolacyjnym przyłączonymi

doodpowiedniegoobwodu.

2. Sprawdzić odpowiednim przyrządem stan

beznapięciowy na przewodach zasilających.

3.Zamontować urządzenie

PcM‑01 w roz-

dzielninaszynieTH35.

4.Podłączyćprzewodypodzaciskizgodnieze

schematempodłączenia.

5.Załączyćobwódzasilania.

6.Nastawićczasprzypomocypokręteł

TiME

i

rANgEprzyczymt = TiMExrANgE.

Załączenie napięcia zasilania powoduje

świecenie zielonej diody LED. Cykl zostanie

automatycznie zainicjalizowany z nastawio-

nymczasem

t.

wyMiAry ObudOwy

rOdZiNA PrOdukTu

Przekaźnik czasowy PCM-01 należy do

rodzinyprzekaźnikówczasowychPCx.

ObciążALNOść

SchEMAT wEwNęTrZNy

U

a

t

t

OPÓŹNIONEZAŁĄCZANIE–popodaniunapięciazasilającegozostanie

odliczanyczas

t.Poupływietegoczasunastępujezałączenieprzekaźni-

ka(poz.11-14).Kolejnarealizacjatrybunastąpiwmomenciewyłączenia

iponownegozałączenianapięciazasilającego.

u

Opis sygnalizacji diod

Przykładowe nastawy czasu t

☼

☼

przekaźnikzałączony

(zwartezaciski11-14),

czasnieodliczany

1

10

5 6

7

8

9

2

3

4

TI

ME

0,1s

OFF

1s

10s

1min

10min 1h 10h

1d

ON

RA

NG

E

t = TiMExrANgE,
t=8x1d=8d

☼

☼

przekaźnikwyłączony

(zwartezaciski11-12),

czasodliczany(dioda

pulsuje)

TI

ME

1

10

5 6

7

8

9

2

3

4

0,1s

OFF

1s

10s

1min

10min

1h

10h

1d

ON

RA

NG

E

t = TiMExrANgE,
t=3x1h=3h

układ ostrzegania przed startem silnika (maszyny).

PrzekaźnikczasowyPCM-01pracujewukładzie,wktórymponaciśnięciuprzyciskuSTART/STOP

przezczastbędziebrzmiałostrzegawczysygnałdźwiękowyinformującyozbliżającymsięzałączeniu

silnika(maszyny).PrzekaźniktenwspółpracujezPCM-04wtrybieprzekaźnikabistabilnegozogra-

niczeniemczasowym(MODE=I),dziękiczemumamymożliwośćzałączeniaiwyłączeniasilnikaprzy

pomocyjednegoprzyciskuorazustawieniamaksymalnegodopuszczalnegoczasupracysilnika.

N

L

11

12

14

µC

A/C

Wersjazasilania:

24V-24VAC/DC

U-12÷240VAC/DC

Wersjaurządzenia:

01-tryb-opóźnionezałączanie

02-tryb-opóźnioniewyłączanie

03-tryb-cykliczneprzełączanie

04-kilkatrybówpracy

06-opóźnionezałączenie/

wyłączenie

10-10trybów,regulacjadwóch

czasów

Rodzajobudowy:

M-jednomodułowa

(dwumodułowadlawersji10)

P-dopuszki

Symbolurządzenia

START/STOP

PRZEKAŹNIK CZASOWY PCM-07/U

INSTRUKCJA OBSŁUGI

Zakład Mechaniki i Elektroniki

ZAMEL sp.j.

J.W. Dzida, K. Łodzińska

ul. Zielona 27, 43-200 Pszczyna, Poland

Tel. [phone], Fax [phone]

www.zamelcet.com, e-mail: [e-mail]

wygLąd

cEchy

dANE TEchNicZNE

OPiS

PCM-07/U

Zaciski zasilania: A1, A2

Znamionowe napięcie zasilania: 24÷250 V AC, 30÷300 V DC

Częstotliwość znamionowa: 50 / 60 Hz

Znamionowy pobór prądu: 2 W / 14 VA

Zaciski wyzwalania trybu pracy: S, S

Zaciski stałego załączenia/wyłączenia: IN, IN

Liczba trybów pracy: 25

Tryby pracy: ręczny, automatyczny

Zakres nastaw czasu t: 0,1 s ÷ 99 h 59 m 59,9 s

Dokładność nastawy czasu: 0,1 s

Kolor podświetlenia panelu LCD: bursztynowy

Dokładność odmierzania czasu: maks. ±3 s / 24 h przy temp. 25 °C

Czas podtrzymania programu: 10 lat

Zaciski zasilania odbiornika: 11, 12, 14, 21, 22, 24

Parametry styków przekaźnika: 2 NO/NC 16 A 250 V AC1 4000 VA

Liczba zacisków przyłączeniowych: 12

Przekrój przewodów przyłączeniowych: 0,2 ÷ 2,50 mm

2

Temperatura pracy: -20 ÷ +60

o

C

Pozycja pracy: dowolna

Mocowanie obudowy: szyna TH 35 (wg PN-EN 60715)

Stopień ochrony obudowy: IP20 (PN-EN 60529)

Klasa ochronności: II

Kategoria przepięciowa: II

Stopień zanieczyszczenia: 2

Wymiary: obudowa dwumodułowa (35 mm) 90x35x66 mm

Waga: 0,130 kg

Zgodność z normami: PN-EN 60730-1; PN-EN 60730-2-7

PN-EN 61000-4-2,3,4,5,6,11

● 25 trybów pracy (wyzwalanie ze-

wnętrzne lub od napięcia zasilania),

● obudowa dwumodułowa z klapką

zabezpieczającą,

● wejście S (start) oraz dodatkowe

wejście sterujące IN (stałe załączenie i

wyłączenie),

● duża dokładność odmierzanego czasu,

● szeroki przedział nastaw czasu,

● funkcje stałego załączenia lub wyłą-

czenia,

● wyjście przekaźnikowe - dwa styki

przełączne o maksymalnej obciążalno-

ści 16 A,

● podświetlanie wyświetlacza LCD,

● obudowa dwumodułowa,

● montaż na szynie TH 35.

Wielofunkcyjny przekaźnik czasowy

PCM-07/U służy do realizacji funkcji

czasowych w układach automatyki i

sterowania. Posiada 25 niezależnych

trybów pracy wyzwalanych napięciem

zasilającym lub zewnętrznym impulsem

wyzwalającym podanym na zacisk S

(pochodzącym z linii L lub N). Cechuje go

bardzo szeroki zakres nastaw czasu od

0,1 s do 99 h 59 m 59,9 s oraz funkcje

stałego załączenia i wyłączenia poprzez

wejście IN. Możliwa jest zmiana trybu bez

konieczności oczekiwania na zakończenie

aktualnie wykonywanego cyklu.

Urządzenie należy podłą-

czyć do sieci jednofazowej

zgodnie z obowiązującymi

normami. Sposób podłącze-

nia określono w niniejszej in-

strukcji. Czynności związane

z: instalacją, podłączeniem i

regulacją powinny być wykonywane przez

wykwalifikowanych elektryków, którzy za-

poznali się z instrukcją obsługi i funkcjami

urządzenia. Demontaż obudowy powoduje

utratę gwarancji oraz stwarza niebezpie-

czeństwo porażenia prądem. Przed rozpo-

częciem instalacji należy upewnić się czy

na przewodach przyłączeniowych nie wy-

stępuje napięcie. Do instalacji należy użyć

wkrętaka krzyżowego o średnicy do 3,5 mm.

Na poprawne działanie ma wpływ sposób

transportu, magazynowania i użytkowania

urządzenia. Instalacja urządzenia jest nie-

wskazana w następujących przypadkach:

brak elementów składowych, uszkodzenie

urządzenia lub jego deformacje. W przy-

padku nieprawidłowego funkcjonowania

należy zwrócić się do producenta.

uwaga

Tryb ręczny

Tryb automatyczny

Stan przekaźnika

Pole informacyjne

Numer trybu pracy
lub odmierzany czas

Zaciski zasilania
(A1, A2)

Wyświetlacz

Zaciski wyzwalania

trybu pracy (S, S)

Zaciski stałego

załączenia / wyłączenia

(IN, IN)

Przyciski sterujące

Zaciski wyjściowe przekaźnika
(12, 11, 14, 24, 21, 22)

VER. 002_30.07.2009

Symbol oznaczający selektywne

zbieranie sprzętu elektrycznego

i elektronicznego.

Zakaz umieszczania zużytego

sprzętu z innymi odpadami.

POdłącZENiE

MONTAż

ZASTOSOwANiE

wyMiAry ObudOwy

rOdZiNA PrOdukTu

Przekaźnik czasowy PCM-07/U należy

do rodziny produktów PCM.

1. Rozłączyć obwód zasilania urządze-

nia bezpiecznikiem, wyłącznikiem

nadmiarowoprądowym lub rozłączni-

kiem izolacyjnym.

2. Sprawdzić odpowiednim przyrzą-

dem stan beznapięciowy na prze-

wodach zasilających.

3. Zamontować urządzenie

PcM-07/u

w rozdzielnicy na szynie TH 35.

4. Podłączyć przewody pod zaciski

zgodnie ze schematem podłączenia.

5. Załączyć obwód zasilania.

kArTA gwArANcyjNA

Producent udziela 24 miesięcznej gwarancji

Pieczęć i podpis sprzedawcy, data sprzedaży

1. ZMIE ZAMEL SP.J. udziela 24- miesięcznej gwarancji na sprzedawane towary.

2. Gwarancją ZMIE ZAMEL SP.J. nie są objęte:

a) mechaniczne uszkodzenia powstałe w transporcie, załadunku / rozładunku lub innych okolicznościach,

b) uszkodzenia powstałe na skutek wadliwie wykonanego montażu lub eksploatacji wyrobów ZMIE ZAMEL SP.J.,

c) uszkodzenia powstałe na skutek jakichkolwiek przeróbek dokonanych przez KUPUJĄCEGO lub osoby trzecie a odnoszących się do wy-

robów będących przedmiotem sprzedaży lub urządzeń niezbędnych do prawidłowego funkcjonowania wyrobów będących przedmiotem

sprzedaży,

d) uszkodzenia wynikające z działania siły wyższej lub innych zdarzeń losowych, za które ZMIE ZAMEL SP.J. nie ponosi odpowiedzialności.

3. Wszelkie roszczenia z tytułu gwarancji KUPUJĄCY zgłosi w punkcie zakupu lub firmie ZMIE ZAMEL SP.J. na piśmie po ich stwierdzeniu.

4. ZMIE ZAMEL SP.J. zobowiązuje się do rozpatrywania reklamacji zgodnie z obowiązującymi przepisami prawa polskiego.

5. Wybór formy załatwienia reklamacji, np. wymiana towaru na wolny od wad, naprawa lub zwrot pieniędzy należy do ZMIE ZAMEL SP.J.

6. Terytorialny zasięg obowiązywania gwarancji: Rzeczpospolita Polska.

7. Gwarancja nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień KUPUJĄCEGO wynikających z niezgodności towaru z umową.

SchEMAT wEwNęTrZNy

ObciążALNOść

L(+)

L(+) / N(-)
L(+) / N(-)

N(-)

μC

KLAW.

LCD

ZAS.

Wersja zasilania:

24V - 24 V AC/DC

U - 12÷240 V AC/DC: dostępne dla

PCM-01, PCM-02, PCM-03, PCM-06

U - 24÷250 V AC; 30÷300 V DC:

dostępne dla PCM-07

Wersja urządzenia:

01 - tryb - opóźnione załączenie

02 - tryb - opóźnionie wyłączenie

03 - tryb - cykliczne przełączanie

04 - 8 (PCP-04) lub 10 (PCM-04) trybów pracy

06 - opóźnione załączenie/wyłączenie

07 - 25 trybów, cyfrowy, dwa zakresy czasu

działania

10 - 10 trybów, dwa zakresy czasu działania

Rodzaj obudowy:

M - modułowa, montaż szyna TH 35

P - dopszkowa, montaż puszka podtynkowa

Ø60 mm

Symbol urządzenia

wyłącznik główny

L(+)
N(-)

Układ akustycznego sygnalizacji startu maszyny (silnika).

Tryb pracy

ustawiony na

.

uSTAwiANiE Trybu PrAcy

OPiS

MENu główNE

uSTAwiANiE cZASów T1 i T2

uSTAwiANiE wEjściA ZEwNęTrZNEgO

uSTAwiANiE POdświETLENiA wyświETLAcZA

- nastawianie trybu pracy, który zostanie uruchomiony w momencie wyzwalania

wejścia zewnętrznego S; wejście po naciśnięciu OK;

Kursorami wybierz odpowiedni tryb pracy; tryby numerowane w zakresie od

do

, wybór potwierdz OK;

Potwierdzenie powoduje przejście do okna ustawiania trybu pracy.

Możliwe jest wyjście z każdego okna podmenu o jeden poziom wyżej w dowolnym momen-

cie, bez zapisywania ustawień, przez naciśnięcie klawisza lub .

wyzwalanie napięciem zasilającym:

dla

dla

i

OPÓŹNIONE ZAŁĄCZANIE – po podaniu napięcia zasi-

lającego zostanie odliczany czas t. Po upływie tego czasu

następuje załączenie przekaźnika (poz. 11-14). Kolejna

realizacja trybu nastąpi w momencie wyłączenia i ponownego załączenia napięcia zasilającego.

OPÓŹNIONE ZAŁĄCZANIE – po podaniu napięcia zasi-

lającego zostaje odliczony czas t

1

. Po upływie tego czasu

następuje załączenie przekaźnika (poz. 11-14) na czas t

2

.

Kolejna realizacja cyklu nastąpi w momencie wyłączenia

i ponownego załączenia napięcia zasilającego.

OPÓŹNIONE WYŁĄCZANIE – po podaniu napięcia zasi-

lającego przekaźnik zostaje natychmiast załączony (poz.

11-14) i rozpoczyna się odliczanie czasu t. Po upływie

tego czasu nastąpi wyłączenie przekaźnika (poz. 11-12). Kolejna realizacja trybu nastąpi w momencie

wyłączenia i ponownego załączenia napięcia zasilającego.

OPÓŹNIONE WYŁĄCZANIE – po podaniu napięcia zasi-

lającego przekaźnik zostaje natychmiast załączony (poz.

11-14) i rozpoczyna się odliczanie czasu t

1

. Po upływie

tego czasu nastąpi wyłączenie przekaźnika (poz. 11-12)

na czas t

2

oraz ponowne jego załączenie. Kolejna realizacja cyklu nastąpi w momencie wyłączenia i

ponownego załączenia napięcia zasilania.

CYKLICZNE PRZEŁĄCZANIE (zaczynając od wyłącze-

nia) – po podaniu napięcia zasilającego zostaje odlicza-

ny czas t. Po upływie tego czasu następuje załączenie

przekaźnika (poz. 11-14). Następnie z odstępem nastawionego czasu t przekaźnik zostaje cyklicznie

wyłączany (poz. 11-12) i załączany (poz. 11-14). Praca taka trwa do momentu wyłączenia napięcia

zasilającego.

CYKLICZNE PRZEŁĄCZANIE (zaczynając od wyłącze-

nia) – po podaniu napięcia zasilającego zostaje odliczo-

ny czas t

1

. Po upływie tego czasu następuje załączenie

przekaźnika (poz. 11-14) na czas t

2

oraz ponowne wyłączenie (poz. 11-12) na czas t

1

. Cykliczna praca

układu trwa do momentu wyłączenia napięcia zasilającego.

CYKLICZNE PRZEŁĄCZANIE (zaczynając od załą-

czenia) – po podaniu napięcia zasilającego przekaźnik

zostaje natychmiastowo załączony (poz. 11-14) oraz

zostaje odmierzony czas t. Po upływie tego czasu następuje wyłączenie przekaźnika (poz. 11-12).

Następnie z odstępem nastawionego czasu t przekaźnik zostaje cyklicznie załączany (poz. 11-14) i

wyłączany (poz. 11-12). Praca taka trwa do momentu wyłączenia napięcia zasilającego.

CYKLICZNE PRZEŁĄCZANIE (zaczynając od załącze-

nia) – po podaniu napięcia zasilającego przekaźnik zo-

staje natychmiastowo załączony (poz. 11-14) na czas t

1

.

Po upływie tego czasu następuje wyłączenie przekaźnika (poz. 11-12) na czas t

2

oraz ponowne jego

załączenie na czas t

1

. Cykliczna praca układu trwa do momentu wyłączenia napięcia zasilającego.

OPÓŹNIONA GENERACJA IMPULSU 0.5s – po podaniu

napięcia zasilającego zostaje odliczony nastawiony czas

t. Po upływie tego czasu następuje załączenie przekaźni-

ka (poz. 11-14) na czas 0,5 s, a następnie przekaźnik zo-

staje wyłączony (poz. 11-12). Ponowna realizacja trybu nastąpi w momencie wyłączenia i ponownego

załączenia napięcia zasilającego.

STAŁE ZAŁĄCZENIE – po zasileniu układu przekaźnik

zostaje załączony na cały czas. Przy wyborze tego trybu

nie mają znaczenia nastawy czasu t

1

oraz t

2

.

STAŁE WYŁĄCZENIE – po zasileniu układu przekaźnik

jest wyłączony przez cały czas. Przy wyborze tego trybu

nie mają znaczenia nastawy czasu t

1

oraz t

2

.

IMPULS CZASOWY WYZWALANY ZBOCZEM NARA-

STAJĄCYM – zasilany układ po podaniu impulsu wyzwa-

lającego (zbocze narastające) załącza przekaźnik (poz.

11-14) i zaczyna odmierzać nastawiony czas. Po upływie czasu t następuje wyłączenie przekaźnika

(poz. 11-12). Czas trwania impulsu wyzwalającego jest nieistotny.

OPÓŹNIONE ZAŁĄCZENIE I WYŁĄCZENIE (retrygowal-

ne) – zasilany układ po podaniu impulsu wyzwalającego

(zbocze narastające) pozostawia wyłączony przekaźnik

(poz. 11-12) i zaczyna odmierzać nastawiony czas t

1

. Po upływie tego czasu przekaźnik zostaje za-

łączony (poz. 11-14). Po wykryciu zaniku impulsu wyzwalającego (zbocze opadające) układ zaczyna

odmierzać czas t

2

, po upływie którego wyłącza przekaźnik (poz. 11-12). Gdy czas trwania impulsu

wyzwalającego jest krótszy od nastawionego czasu t

1

, przekaźnik nie zostanie załączony. Podanie

impulsu wyzwalającego w trakcie odmierzania czasu t

2

, nie spowoduje wyłączenia przekaźnika, lecz

ponowne odmierzenie tego czasu po zaniku impulsu (zbocze opadające).

IMPULS CZASOWY WYZWALANY ZBOCZEM OPADA-

JĄCYM – zasilany układ po zaniku impulsu wyzwalają-

cego (zbocze opadające) załącza przekaźnik (poz. 11-14)

i zaczyna odmierzać nastawiony czas. Po upływie czasu t następuje wyłączenie przekaźnika (poz.

11-12). Kolejne zaniki impulsów wyzwalających podczas odmierzania czasu nie powodują pomiaru

czasu od początku (układ nieretrygowalny).

OPÓŹNIONE ZAŁĄCZENIE I WYŁĄCZENIE (nieretrygo-

walne) – zasilany układ po podaniu impulsu wyzwalające-

go (zbocze narastające) pozostawia wyłączony przekaź-

nik (poz. 11-12) i zaczyna odmierzać nastawiony czas t

1

. Po upływie tego czasu przekaźnik zostaje

załączony (poz. 11-14). Po wykryciu zaniku impulsu wyzwalającego (zbocze opadające) układ zaczy-

na odmierzać czas t

2

, po upływie którego wyłącza przekaźnik (poz. 11-12). Stan wejścia wyzwalające-

go może się zmieniać przy odliczaniu czasu t

2

i nie ma on wpływu działanie układu. Gdy czas trwania

impulsu wyzwalającego jest krótszy od nastawionego czasu t

1

, przekaźnik nie zostanie załączony.

OPÓŹNIONE ZAŁĄCZANIE I WYŁĄCZANIE – zasilany

układ po podaniu impulsu wyzwalającego (zbocze nara-

stające) pozostawia wyłączony przekaźnik (poz. 11-12) i

jednocześnie zaczyna odmierzać nastawiony czas t. Po upływie tego czasu przekaźnik zostaje załą-

czony (poz. 11-14). Po wykryciu zaniku impulsu wyzwalającego (zbocze opadające) układ ponownie

zaczyna odmierzać nastawiony czas po upływie którego wyłącza przekaźnik (poz. 11-12). Gdy czas

trwania impulsu jest krótszy od nastawionego czasu t przekaźnik zostanie załączony tylko na czas t.

GENERACJA IMPULSU O NAPRZEMIENNYM CZASIE

TRWANIA – zasilany układ po podaniu impulsu wyzwala-

jącego (zbocze narastające) załącza przekaźnik na czas

t

1

, po czym następuje jego wyłączenie. Kolejny impuls wyzwalający powoduje załączenie przekaźnika

na czas t

2

. Następny impuls załącza przekaźnik znowu na czas t

1

itd. Czas trwania impulsu wyzwala-

jącego nie wpływa na czasy załączenia przekaźnika.

PRZEKAŹNIK BISTABILNY Z OGRANICZENIEM CZA-

SOWYM – zasilany układ po podaniu impulsu wyzwala-

jącego (zbocze narastające) załącza przekaźnik (poz. 11-

14) i zaczyna odmierzać nastawiony czas t. Przekaźnik

zostaje wyłączony w momencie wystąpienia następnego impulsu wyzwalającego (zbocze narastają-

ce) lub po upływie czasu t jeśli impuls taki nie wystąpił. Czas trwania impulsu wyzwalającego nie ma

znaczenia dla pracy układu.

OPÓŹNIONE WYŁĄCZENIE WYZWALANE ZBOCZEM

OPADAJĄCYM – zasilany układ po podaniu impulsu

wyzwalającego załącza przekaźnik (poz. 11-14). Zanik

impulsu wyzwalającego powoduje odliczanie nastawionego czasu t

1

, po upływie którego następuje

wyłączenie przekaźnika (poz. 11-12) na czas t

2

. W czasie t

2

układ jest odporny na sygnały wyzwa-

lające. Po upływie czasu t

2

przekaźnik ponownie zostanie załączony, w momencie podania impulsu

wyzwalającego (zbocze narastające).

IMPULS CZASOWY WYZWALANY ZBOCZEM NARA-

STAJĄCYM Z OPÓŹNIONYM WYŁĄCZENIEM (niere-

trygowalny) – zasilany układ po podaniu impulsu wyzwa-

lającego (zbocze narastające) załącza przekaźnik (poz.

11-14). Po wykryciu zaniku impulsu wyzwalającego (zbocze opadające) zostaje odliczony nastawiony

czas t, po upływie którego przekaźnik zostanie wyłączony (poz. 11-12).

IMPULS WYZWALANY ZBOCZEM NARASTAJĄCYM

I OPADAJĄCYM - zasilany układ po podaniu impulsu

wyzwalającego (zbocze narastające) załącza przekaźnik

(poz. 11-14) na czas t

1

, po czym następuje jego wyłączenie. Zanik impulsu wyzwalającego (zbocze

opadające) załącza przekaźnik (poz. 11-14) na czas t

2

, po czym następuje jego wyłączenie. W czasie

załączenia przekaźnika zbocza narastające i opadające są ignorowane.

OPÓŹNIONE ZAŁĄCZANIE WYZWALANE IMPULSEM

- zasilany układ po podaniu impulsu wyzwalającego (zbo-

cze narastające) pozostawia wyłączony przekaźnik (poz.

11-12) i jednocześnie zaczyna odmierzać nastawiony

czas t. Po upływie tego czasu przekaźnik zostaje załą-

czony (poz. 11-14). Włączenie przekaźnika trwa do momentu odcięcia napięcia zasilającego układ, a

kolejne impulsy wyzwalające nie mają wpływu na zachowanie się przekaźnika.

PRZEŁĄCZNIK GWIAZDA-TRÓJKĄT - po podaniu na-

pięcia zasilania załączony zostaje przekaźnik 1 (poz. 11-

14) na czas t

1

. Po upływie tego czasu zostaje wyłączony

przekaźnik i rozpoczyna się odliczanie czasu t

2

. Po upły-

wie tego czasu zostaje włączony na stałe przekaźnik 2

(poz. 21-24).

U

11-14

21-24

t1

t2

t

wyzwalanie sygnałem zewnętrznym S:

dla

dla

i

IMPULS CZASOWY WYZWALANY ZBOCZEM NARA-

STAJĄCYM Z OPÓŹNIONYM WYŁĄCZENIEM (retrygo-

walny) – zasilany układ po podaniu impulsu wyzwalające-

go (zbocze narastające) załącza przekaźnik (poz. 11-14).

Po wykryciu zaniku impulsu wyzwalającego (zbocze opadające) zostaje odliczony nastawiony czas t,

po upływie którego przekaźnik zostanie wyłączony (poz. 11-12). Kolejny zanik impulsu wyzwalającego

podczas odliczania czasu powoduje pomiar czasu od początku (retrygowalny).

IMPULS CZASOWY WYZWALANY IMPULSEM O

OKREŚLONYM CZASIE TRWANIA - zasilany układ po

podaniu impulsu wyzwalającego trwającego nieprzerwa-

nie co najmniej przez czas t

1

włączy przekaźnik (poz. 11-

14) na czas t

2

. Jeśli impuls wyzwalający będzie krótszy od czasu t

1

przekaźnik nie zostanie załączony.

Podczas włączenia przekaźnika impulsy wyzwalające są ignorowane.

S

t1

t1

t2

t2

11-14

S

U

t

11-14

S

t

t

11-14

S

t

t

t

t

t

11-14

S

t

t

t

11-14

S

t

t

t

t

t

11-14

S

t

t

11-14

S

t

t

11-14

U

0.5s

t

0.5s

t

11-14

U

t

t

t

t

t

t

11-14

U

t

t

t

t

t

t

11-14

U

t

t

11-14

U

t

t

11-14

S

t1

t1

t2

11-14

S

t

t1

t2

t

t1

11-14

S

t1

t2

t1

11-14

S

t1

t1

t2

11-14

S

t1

t1

t2

11-14

U

11-14

U

11-14

U

t1

t2

t1

t2

t2

t1

11-14

U

t2

t1

t2

t1

t2

t1

11-14

U

t1

t2

t2

t1

11-14

U

t2

t1

t1

t2

11-14

Opis wyświetlanych elementów i komunikatów

- stan przekaźnika

- ustawianie czasów t1 oraz t2

- włączony/wyłączony

- tryb automatyczny

- ustawianie trybu pracy

- tryb ręczny

- ustawianie podświetlenia

- wejście zewnętrzne S

- wejście stałego załączenia / wyłączenia

- wejście zewnętrzne IN

- oczekiwanie na sygnał wyzwalania

- podświetlenie

- zakończenie trybu pracy

Opis przycisków

• w oknie głównym - wejście do trybu automatycznego

• w oknie głównym - wejście do trybu ręcznego lub zmiana stanu przekaźnika jeśli zegar jest już w trybie ręcznym

• w oknie głównym - wejście do menu głównego

• w innych oknach - wejście do podmenu lub potwierdzenie nastawianej wartości

• przechodzenie pomiędzy oknami/opcjami menu lub zmniejszanie/zwiększanie nastawianej wartości

Z okna głównego do menu wchodzimy przez wybór OK;

po menu poruszamy się za pomocą kursorów .

Funkcja

Opis

USTAWIANIE TRYBU PRACY

USTAWIANIE CZASU T1

USTAWIANIE CZASU T2

USTAWIENIE WEJŚCIA ZEWNĘTRZNEGO

USTAWIANIE PODŚWIETLENIA

- podgląd i ustawianie czasu ; wejście po naciśnięciu OK;

Okno podglądu ustawionego czasu , wejście do edycji po naciśnieciu OK

GODZINA - kursorami wybierz żądaną liczbę godzin; zakres nastaw od 0 do 99; wybór potwierdź OK;

MINUTA - kursorami wybierz żądaną liczbę minut; zakres nastaw od 0 do 59; wybór potwierdź OK;

SEKUNDA - kursorami wybierz żądaną liczbę sekund; zakres nastaw od 0 do 59; wybór potwierdź OK;

DZIESIĘTNE CZĘŚCI SEKUNDY - kursorami wybierz żądaną wartość; zakres nastaw od 0 do 90; wybór potwierdź OK;

Aby zapisać ustawienia potwierdź OK; potwierdzenie spowoduje przejście do okna ustawiania czasów.

układ posiada zabezpieczenie przed ustawieniem czasu 0h0m0s0ss - minimalny czas to 0,1 s.
Ustawianie czasu w menu

- analogicznie jak w menu

.

- nastawianie trybu w jakim ma znaleźć się układ w momencie

wyzwalania wejścia zewnętrznego IN; układ znajuje się w tym trybie do cza-

su gdy na wejściu zewnętrznym IN występuje sygnał wyzwalający; wejście

do edycji po naciśnięciu OK; kursorami

wybierz odpowiedni tryb dla

wejścia zewnętrznego, przy czym:

- funkcja wejścia zewnętrznego jest wyłączona;

- tryb ręczny z ciągłym wyłączeniem przekaźnika;

- tryb ręczny z ciągłym załączeniem przekaźnika;

Przełączanie opcji kursorami ; akceptacja wyboru za pomocą klawisza OK.

Po zaniku sygnału na wejściu wyzwalającym IN wykonywany wcześniej tryb

pracy (odliczanie czasu) zostanie zakończony.
Możliwe jest wyjście z każdego okna podmenu o jeden poziom wyżej w

dowolnym momencie, bez zapisywania ustawień, przez naciśnięcie klaw-

isza lub .

- ustawianie podświetlenia wyświetlacza; wejście po naciśnięciu

OK;

(klawisz) - włączenie podświetlenia następować będzie po naciśnięciu

dowolnego klawisza i zostanie automatycznie wyłączone po około 20 sekun-

dach od ostatniego naciśnięcia klawisza;

- podświetlenie będzie załączone cały czas gdy układ jest podłączony do

napięcia zasilania;

- podświetlenie będzie całkowicie wyłączone.

Przełączanie opcji kursorami ; akceptacja wyboru za pomocą klawisza OK.
Możliwe jest wyjście z każdego okna podmenu o jeden poziom wyżej w

dowolnym momencie, bez zapisywania ustawień, przez naciśnięcie klaw-

isza lub .

Możliwe jest wyjście z każdego okna pod-

menu o jeden poziom wyżej w dowolnym

momencie, bez zapisywania ustawień, przez

naciśnięcie klawisza lub .
