Roll Up WireFree RTS; Strona 2/5

A.

Charakterystyka techniczna

B.

Ostrzeżenia

C.

Wskazówki montażowe

1. Przygotowanie rury nawojowej
2. Montaż zabieraka adaptera
3. Montaż w rurze
4. Montaż w uchwycie
5. Podłączenie baterii zasilającej

Uwaga! Zastosuj baterię pojedynczą lub podwójną zgodnie z tabelą doboru

Roll Up WireFree RTS; Strona 3/5

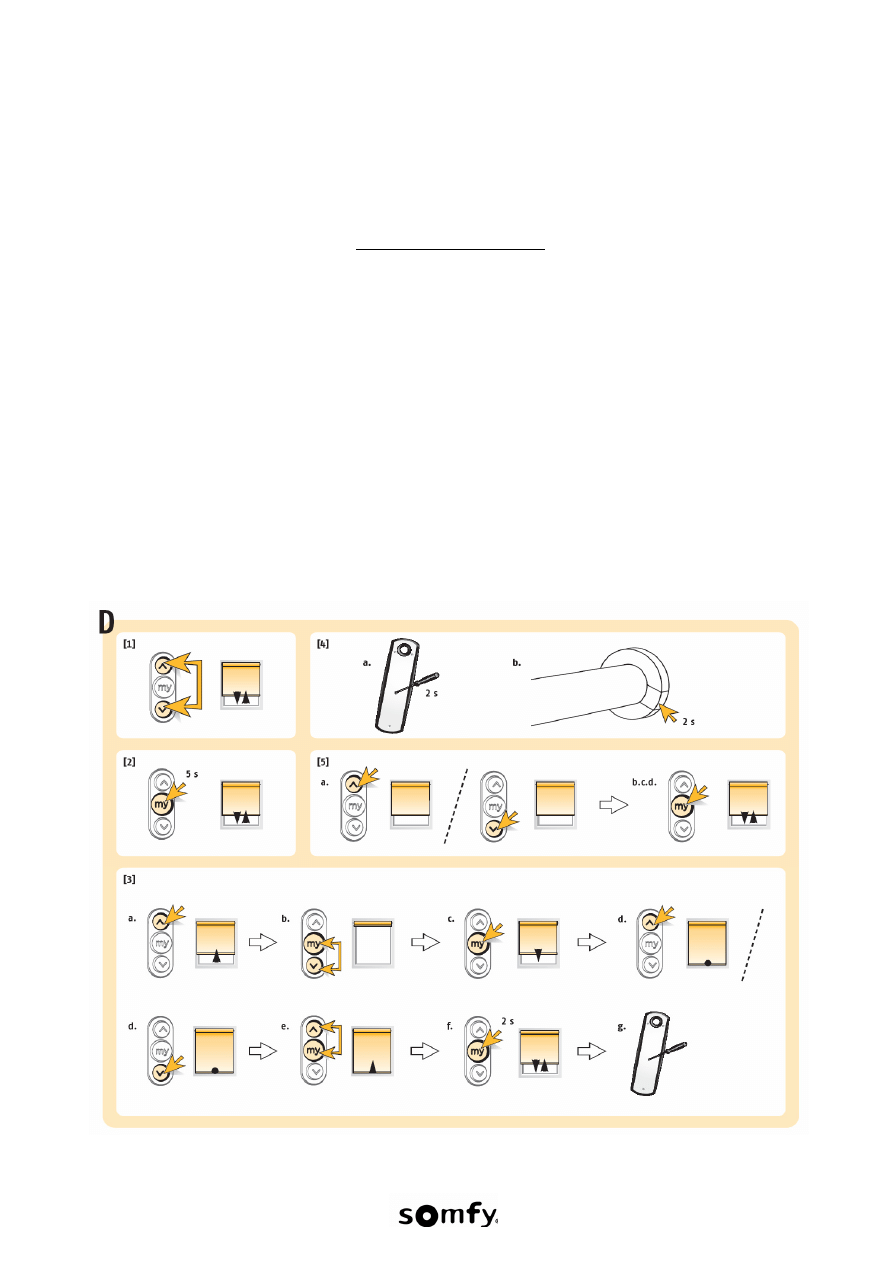

D.

Programowanie

[1]

Wpisanie do pamięci pilota montażowego.

Wybrać nadajnik RTS lub żądany kanał na pilocie RTS, wcisnąć równocześnie przyciski GÓRA i DÓŁ
Napęd porusza się krótko góra/dół – pilot został zaprogramowany w trybie montażowym.

[2]

Zmiana kierunków obrotu napędu (tylko gdy są nieprawidłowe)

W nadajniku (np. pilocie) wcisnąć i przytrzymać przez ok. 5 sekund przycisk STOP.
Napęd porusza się krótko góra/dół
Kierunki ruchu zostały zmienione.

[3]

Ustawianie położeń krańcowych.

a. Przy

użyciu pilota montażowego ustawić roletkę w górnym położeniu krańcowym.

b. Równocześnie wcisnąć i przytrzymać przyciski STOP i DÓŁ, aż roletka zacznie się rozwijać.
c. Zatrzymać roletkę w dolnym położeniu krańcowym przy użyciu przycisku STOP
d. Możliwa jest korekta tego położenia przy użyciu przycisków GÓRA lub DÓŁ
e. Równocześnie wcisnąć i przytrzymać przyciski STOP i GÓRA, aż roletka ruszy (do góry)
f. Po automatycznym zatrzymaniu się roletki (w górnym położeniu krańcowym) wcisnąć i przytrzymać

przycisk STOP przez ponad 2 sek. Napęd porusza się krótko góra/dół - położenia krańcowe zostały
zapamiętane w napędzie RTS

g

Zaprogramowanie pilota użytkowego
W wybranym nadajniku KRÓTKO wcisnąć przycisk PROG.

Roll Up WireFree RTS; Strona 4/5

[4]

Dopisywanie lub kasowanie kolejnych nadajników - metoda (a) lub (b)

a. w

już zaprogramowanym do danego napędu Roll Up nadajniku (a) wcisnąć i przytrzymać przez ok. 2 sek.

przycisk PROG. Napęd porusza się krótko góra/dół – przechodzi do trybu programowania
Wcisnąć krótko przycisk PROG w nowym nadajniku, który ma zostać zaprogramowany.
Napęd potwierdza krótko góra/dół.

Powtórzenie tej czynności umożliwia wykasowanie wybranego kanału (lub nadajnika)

b. Wprowadzenie do trybu programowania kolejnego nadajnika można też wykonać poprzez mikro-wyłącznik
ukryty w główce napędu. Przycisnąć przez 2 sekundy przycisk „prog” w główce napędu (najlepiej cienkim
spinaczem biurowym). Ukryta dioda LED błyśnie 1 raz, potem zaświeci się.
Napęd potwierdza krótkim ruchem góra/dół – przechodzi do trybu programowania

Wcisnąć krótko przycisk PROG w kolejnym nadajniku, który ma zostać zaprogramowany.
Napęd porusza się krótko góra/dół.

[5]

Programowanie pozycji komfortowej

a. Przy użyciu przycisków GÓRA, DÓŁ i STOP ustawić roletę w położeniu, które ma być zapamiętane jako
położenie komfortowe. Wcisnąć i przytrzymać przycisk STOP przez ponad 5 sek.

Napęd porusza się krótko góra/dół - pozycja komfortowa została zapamiętana w napędzie Roluj WireFree RTS

b.c.d

Ustawienie rolety w pozycji komfortowej:

przy roletce stojącej w dowolnym położeniu - krótko nacisnąć przycisk STOP

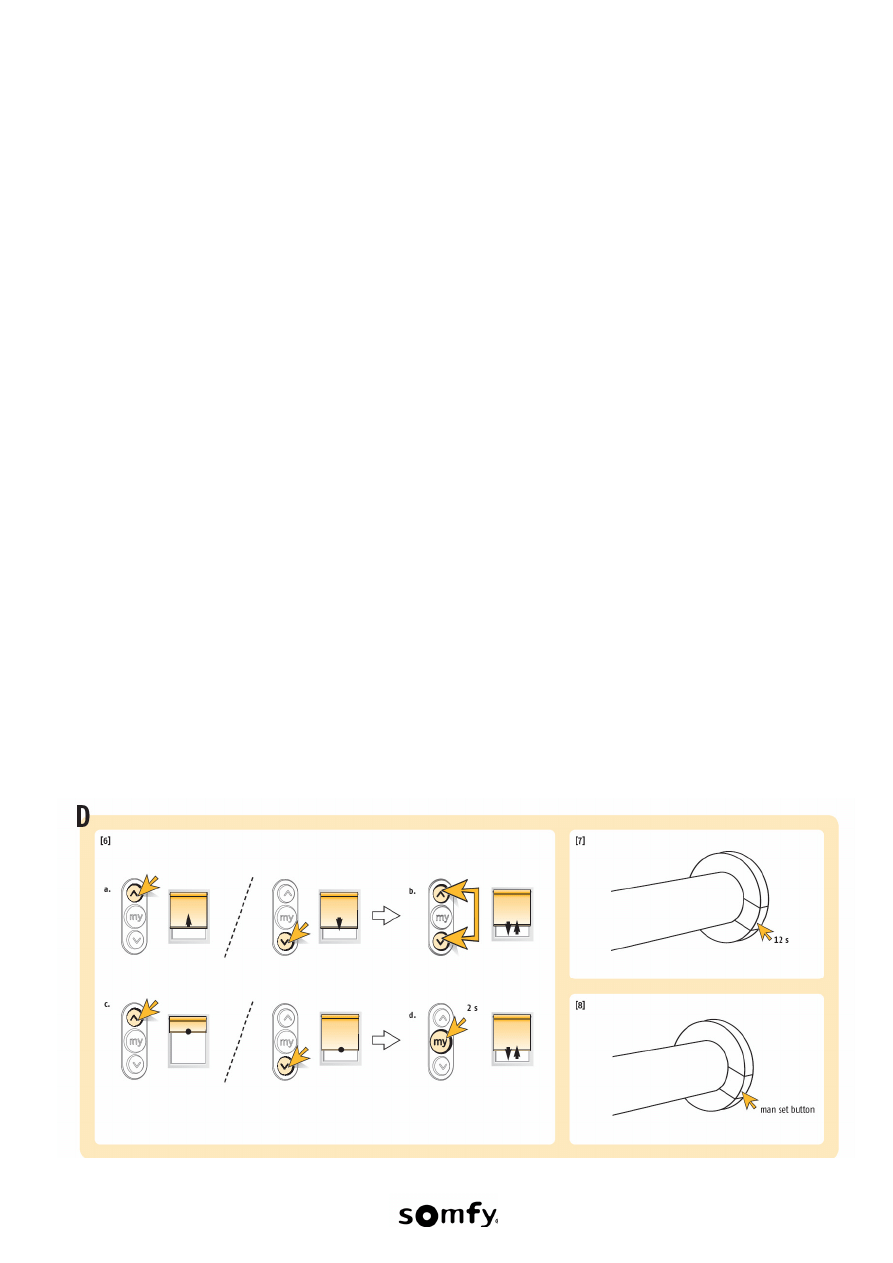

[6]

Korekta położeń krańcowych.

a. Przy

użyciu pilota ustawić roletkę w tym położeniu krańcowym, które ma być zmienione.

b. Równocześnie wcisnąć i przytrzymać przyciski GÓRA i DÓŁ przez ponad 5 sek.

Napęd potwierdzi krótkim ruchem góra/dół.

c. Przy

użyciu przycisków GÓRA , DÓŁ, STOP ustawić roletę w nowym położeniu krańcowym.

d. Wcisnąć i przytrzymać przycisk STOP przez ponad 2 sek.

Napęd potwierdzi krótkim ruchem góra/dół.

Aby

opuścić tryb korekty krańcówek bez zmiany ustawień - równocześnie wcisnąć GÓRA i DÓŁ

Roll Up WireFree RTS; Strona 5/5

[7]

Powrót do stanu fabrycznego (najlepiej wykonać przy użyciu małego spinacza biurowego)

Aby skasować wszystkie ustawienia wcisnąć i przytrzymać przycisk resetu przez 12 sekund.
Dioda LED wewnątrz główki napędu, mignie, następnie zapali się, a po 7 sekundach zacznie migać.
Zwolnij przycisk dopiero gdy dioda zgaśnie ponownie (po 12 sekundach).

Operacja kasuje z napędu wszystkie ustawienia, tj. położenia krańcowe i komfortowe oraz wszystkie piloty.

[8]

Przycisk obsługi ręcznej

Przycisk obsługi ręcznej znajduje się w gówce napędu. Umożliwia serwisowe zwijanie/rozwijanie roletki bez
zaprogramowanego pilota w trybie sekwencyjnym góra/ stop/ dół/ stop… itd.

E.

Rozwiązywanie problemów

Gdy napęd nie pracuje sprawdź:

• baterię zasilającą,

• baterię w pilocie,

• kompatybilność z RTS®

Gdy napęd zatrzymuje się zbyt wcześnie sprawdź:

• ustawienia

położeń krańcowych,

• mocowanie adaptera w rurze nawojowej,

• materiał rury nawojowej – czy rura jest aluminiowa

F.

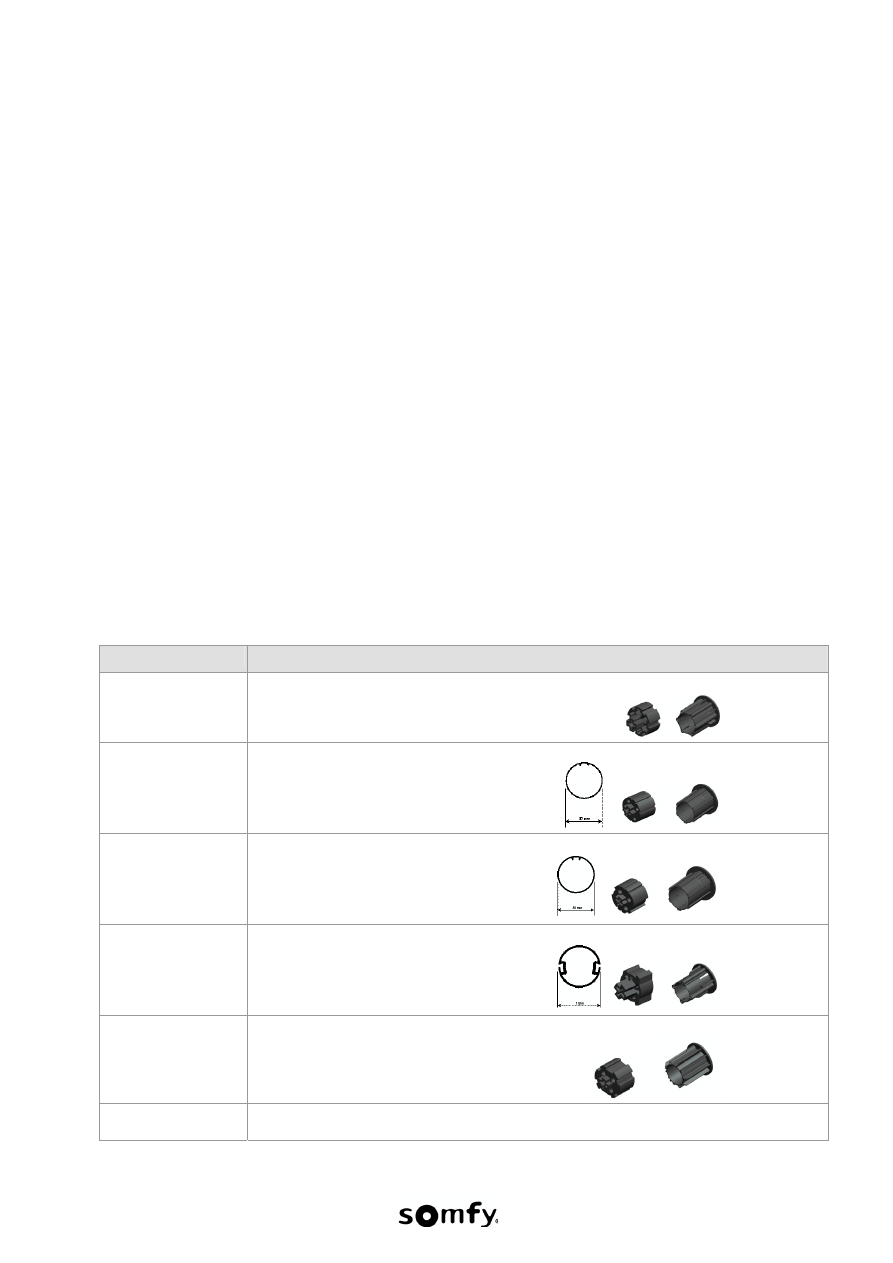

Aktualnie dostępne adaptacje rur nawojowych (stan 09/2008)

Nr artykułu

Rura nawojowa

9013486

HD SHANGRI-LA 38mm

9013487

ROLLEASE 32mm ( 1.25" )

9013488

ROLLEASE 38mm ( 1.5" )

9013489

HD SILHOUETTE

9013936

HD 37mm ( Nowość )

9014046

LOUVOLITE 40mm
