Zegar cyfrowy z układem scalonym LM8560

W artykule przedstawiono opis zegara cyfrowego z układem scalonym LM8560. Atrakcyjność
prezentowanego rozwiązania polega na prostocie konstrukcji i niskiej cenie. Koszt wszystkich
elementów potrzebnych do budowy zegara jest porównywalny z ceną samego tylko układu
scalonego MC1206 produkcji krajowej.
Najważniejsze funkcje zegara:
­ odmierzanie i wskazywanie czasu bieżącego w systemie 12­ lub 24­godzinnym
­ 24­godzinny alarm
­ 9­minutowe odraczanie alarmu (SNOOZE)
­ 59­minutowy timer (opcjonalnie 1h i 59 min)
W porównaniu ze wspomnianym wcześniej układem scalonym MC1206 układ LM8560 nie ma
funkcji kalendarza oraz wymaga źródła częstotliwości 50 do 60 Hz, natomiast nie jest konieczne
buforowanie wyjść sterujących wyświetlaczem.

Funkcje wyprowadzeń układu przedstawiono na rysunku.

Sygnały z wyprowadzeń 1 ­ 13 sterują dwiema grupami segmentów wyświetlacza. Rozwiązanie
takie umożliwia zmieszczenie całego zegara w obudowie 28­końcówkowej. Wymaga on jednak
użycia specjalnego wyświetlacza zespolonego, którego rozkład wyprowadzeń przedstawiono w
tabeli.

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

K1

K2

K3 P2

P1

B1

A1

G1

D1

E1

E2

C1

G2

B2

D2

C2

F2

A2

A3

F3

B3

G3

C3

D3

E4

E3

G4

B4

D4

C4

F4

A4



P4 K4

P3

Wierszami zgrupowano segmenty o wspólnych katodach. Jak widać, konstrukcja taka wyklucza
zastosowanie typowych wyświetlaczy. Katody K1 i K2 segmentów są na zmianę dołączane do
napięcia U

DD

 przez stopnie Darlingtona T1, T3 i T2, T4. Jednocześnie na wyjściach segmentowych

układu zegara pojawiają się odpowiednie dla danej sekcji sygnały polaryzujące anody segmentów

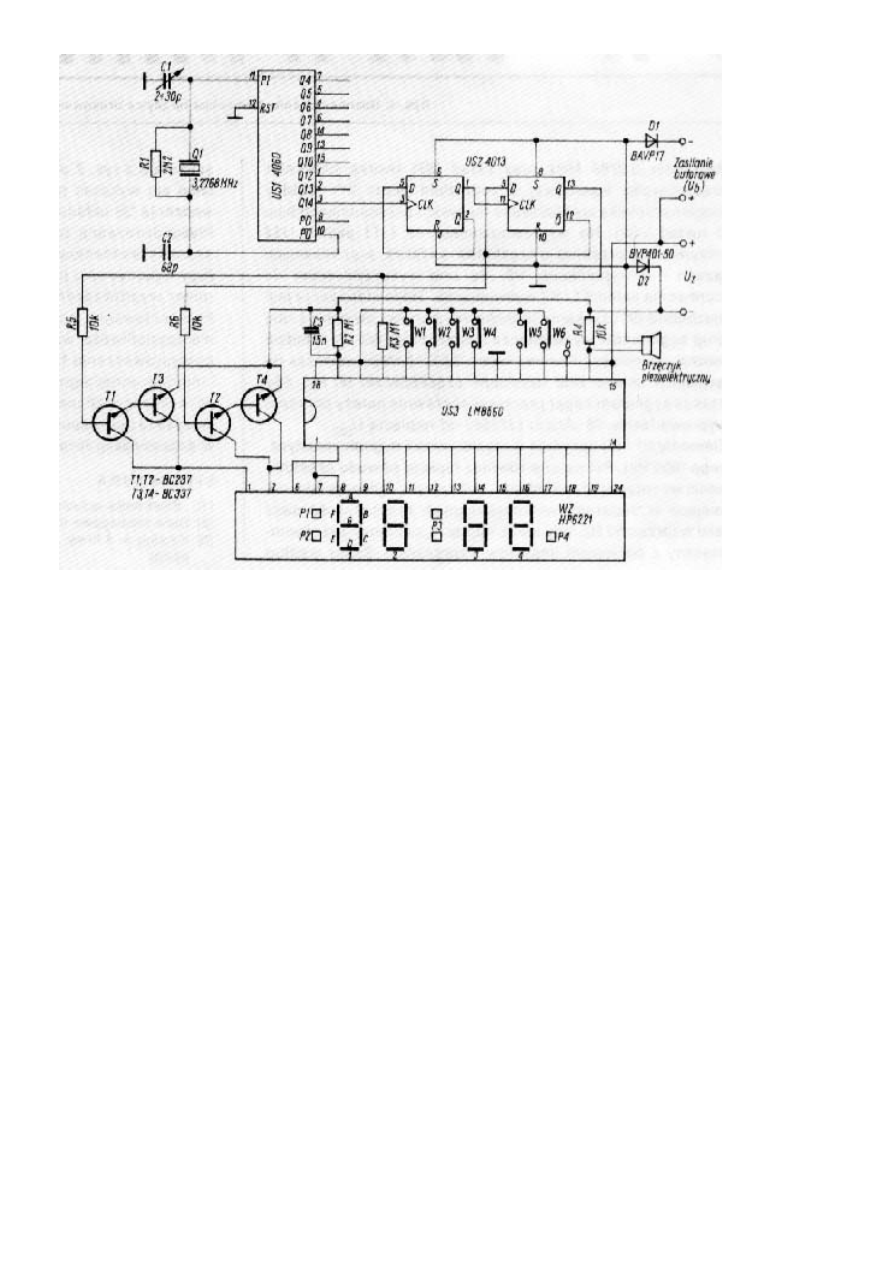

wyświetlacza. Poniżej przedstawiono schemat zegara.

10.04.13

Zegar cyfrowy z układem scalonym LM 8560

elektronika_10.republika.pl/zegar.htm

2/2

Zegar
wymaga

doprowadzenia z zewnątrz przebiegu o częstotliwości 50 lub 60 Hz. Ponieważ częstotliwość sieci
energetycznej nie jest stabilna, zastosowano generator kwarcowy. Rezonator 3,2768 MHz oraz
układ US1 tworzą generator częstotliwości wzorcowej z podziałem przez 2

14

. Kolejny stopień

dzielnika zrealizowano na dwóch przerzutnikach typu D (układ US2). Na wyprowadzeniach 12 i 13
układu US2 otrzymujemy przebiegi o częstotliowości 50 Hz, w przeciwnych fazach i wypełnieniu
1/2. Są one wykorzystywane do sterowania katod K1 i K2 wyświetlacza. Takie sterowanie jest
niezbędne do uzyskania jednakowej jasności świecenia obu grup segmentów wyświetlacza
zespolonego. W układzie można zastosować również kwarc 3,93216 MHz, wówczas na wyjściach
układu US2 uzyskamy częstotliwość 60 Hz. Aby z takim sygnałem zegar pracował poprawnie
należy odłączyć wyprowadzenie 26 układu LM8560 od napięcia U

SS

.

Elementy R2 i C3 decydują o częstotliwości sygnału akustycznego. Pełnią one również funkcję
obwodu częstotliowości wzorcowej przy zasilaniu buforowym. Sytuacja taka ma miejsce w zegarach
wykorzystujących częstotliwość sieci jako wzorzec 50 Hz, gdy zanik napięcia zasilania jest
równoznaczny z odcięciem impulsów wzorcowych. Zegar według powyższego schematu pracuje w
systemie 24­godzinnym. Jeżeli chcemy aby zegar pracował w systemie 12­godzinnym należy
wyprowadzenie 28 układu US3 dołączyć do napięcia zasilania U

DD

. Po zmontowaniu układu jedyną

czynnością regulacyjną jest ustawienie częstotliwości wzorcowej dokładnie na 50 Hz. W tym celu
do wyprowadzenia 13 układu US2 dołączamy częstościomierz i mierząc okres tego przebiegu ,
trymerem C1 doprowadzamy do wskazania 20 ms.
