sciany w budownictwie jednorodzinnym Poradnik inzyniera

Budownictwo

Ściany w budownictwie

jednorodzinnym

Jak i z czego budować

dr inż. Piotr Łoboga

CIANY W BUDOWNICTWIE JEDNORODZINNYM

www.dashofer.pl

ISBN 83-88285-27-0

Wydawnictwo Verlag Dashöfer Sp. z o.o.

ul. Senatorska 12, 00-82 Warszawa

tel.: (022) 559 36 62, 559 36 00, fax. (022) 829 27 00, 892 27 27

www.dashofer.pl; www.budinfo.pl

Redaktor odpowiedzialny: Arkadiusz Krokowski

e-mail: krokowski@dashofer.pl

Korekta: Profesjonalne biuro korekty EDYTOR

Edycja: Arkadiusz Krokowski

Sk³ad: Krzysztof Zabielski

Wszelkie prawa zastrze¿one, prawo do tytu³u i licencji jest w³asnoci¹ Dashöfer Holding Ltd.
Kopiowanie, przedrukowywanie i rozpowszechnianie ca³oci lub fragmentów niniejszej publikacji,
równie¿ na nonikach magnetycznych i elektronicznych bez zgody Wydawcy jest zabronione.
Ze wzglêdu na sta³e zmiany w polskim prawie oraz niejednolite interpretacje przepisów Wydawnictwo
nie ponosi odpowiedzialnoci za zamieszczone informacje.

ISBN 978-83-7537-128-4

Wydawnictwo Verlag Dashofer Sp. z o.o.
Al. Krakowska 271, 02-133 Warszawa
tel.: (22) 559 36 00~05, faks: (22) 829 27 00, 829 27 27
www.dashofer.pl; www.budinfo.pl

Korekta: Profesjonalne biuro korekty EDYTOR
Skład: Krzysztof Zabielski

INFORMACJE
CIANY W BUDOWNICTWIE JEDNORODZINNYM

www.dashofer.pl

1. INFORMACJE

1.1. SPIS TRECI

1. Informacje .......................................................................................................... 3

1.1. Spis treci ....................................................................................................... 3
1.2. Informacje o autorze ....................................................................................... 4
1.3. Wykaz piktogramów ....................................................................................... 4

2. Wprowadzenie ................................................................................................... 5

2.1. Dane ogólne .................................................................................................. 5
2.2. Trochê teorii .................................................................................................. 6

3. Rodzaje scian w budynkach jednorodzinnych ................................................ 8
4. Materia³y do budowy cian ............................................................................. 12
5. Obliczenia statyczno-wytrzyma³ociowe ....................................................... 40

5.1. Obci¹¿enia .................................................................................................. 23
5.2. Obliczenia statyczno-wytrzyma³osciowe ................................................... 27

6. Zagadnienia fizyczne dotycz¹ce cian ............................................................ 31
7. Termomodernizacja budynków jednorodzinnych ........................................ 38
8. Ogólne zasady wykonania cian ..................................................................... 42
9. Czêste b³êdy ...................................................................................................... 49

10. Z czego budowaæ, czyli odwieczny dylemat inwestora ................................. 51
11. Literatura ......................................................................................................... 53

INFORMACJE
CIANY W BUDOWNICTWIE JEDNORODZINNYM

www.dashofer.pl

WSKAZÓWKI

UWAGA

PRZYK£AD

DEFINICJA

1.2. INFORMACJE O AUTORZE

Piotr £oboda doktor in¿ynier, konstruktor; od 1972 r. Pracuje na Politechnice

l¹skiej w Gliwicach w Katedrze Procesów Budowlanych na Wydziale Budownictwa,

obecnie na stanowisku starszego wyk³adowcy.

Projektant konstrukcji wielu obiektów budowlanych, na sta³e wspó³pracuj¹cy z grup¹

zaprzyjanionych architektów.

Specjalizuje siê ponadto w zakresie szeroko rozumianej ochrony, renowacji i rewitali-

zacji zabytków architektury ze szczególnym uwzglêdnieniem konstrukcji drewnia-

nych, szczególnie klasycznych konstrukcji ciesielskich.

Interesuje siê ponadto zwi¹zanymi z trwa³oci¹ i destrukcj¹ konstrukcji murowych, ele-

mentów wystroju architektonicznego oraz zagadnieniami mikologicznymi i ochron¹

przed korozj¹ biologiczn¹.

Autor licznych ekspertyz i opracowañ projektowych z zakresu rewaloryzacji, ochro-

ny i zabezpieczania elementów konstrukcyjnych w obiektach zabytkowych (m.in.

w Zamku Ksi¹¿¹t Pszczyñskich w Pszczynie, Zamku Piastowskim w Brzegu, drew-

nianych kocio³ach na obszarze l¹ska itp.)

Wyk³adowca w Podyplomowym Studium Konserwacji Zabytków Architektury i Ur-

banistyki na Wydziale Architektury Politechniki l¹skiej w Gliwicach.

1.3. WYKAZ PIKTOGRAMÓW:

RODZAJE CIAN W BUDOWNICTWIE JEDNORODZINNYM
CIANY W BUDOWNICTWIE JEDNORODZINNYM

www.dashofer.pl

3. RODZAJE CIAN W BUDYNKACH

JEDNORODZINNYCH

cianom jako przegrodom pionowym stawia siê szereg wymagañ, które s¹ podstaw¹

do ich klasyfikacji.

Najczêciej ciany dzieli siê:

ze wzglêdu na funkcjê konstrukcyjn¹:

- ciany none (konstrukcyjne),
- ciany nienone (niekonstrukcyjne lub samonone),
- ciany (cianki) dzia³owe;

ze wzglêdu na usytuowanie w stosunku do przestrzeni budynku:

- ciany zewnêtrzne,
- ciany wewnêtrzne;

ze wzglêdu na usytuowanie w stosunku do poziomu terenu:

- ciany przyziemia,
- ciany nadziemia,
- ciany dachowe (kolankowe, stolcowe, kalenicowe itp.);

ze wzglêdu na konstrukcjê:

- ciany jednorodne (jednowarstwowe),
- ciany wielowarstwowe,
- ciany wielowarstwowe z pustk¹ powietrzn¹,
- ciany a¿urowe,
- przeszklenia;

ze wzglêdu na materia³ konstrukcji ciany:

- ciany kamienne,
- ciany drewniane,
- ciany z tworzyw drewnopochodnych,
- ciany ceramiczne,
- ciany betonowe lub ¿elbetonowe,
- ciany z lekkich betonów komórkowych,

RODZAJE CIAN W BUDOWNICTWIE JEDNORODZINNYM
CIANY W BUDOWNICTWIE JEDNORODZINNYM

www.dashofer.pl

- ciany z wyrobów cementowych, wapiennych i gipsowych,
- ciany ze szk³a i wyrobów szklanych,
- ciany z tworzyw sztucznych,
- ciany o konstrukcji mieszanej wielomateria³owej.

Jak wynika z powy¿szych podzia³ów, rodzajów cian jest wiele, a niektóre wymagaj¹

wyjanienia lub komentarza.

ciany na ogó³ przenosz¹ obci¹¿enia pionowe, choæ niewykluczone s¹ inne rodzaje

obci¹¿eñ, np. parcie ziemi na ciany przyziemia, parcie lub ssanie wiatru, rozpór od

konstrukcji dachu itp.

Pod pojêciem ciany nonej rozumieæ nale¿y cianê, która oprócz funkcji fizycznej

przegrody pe³ni równie¿ funkcje ustroju nonego dla innych elementów budynku, np.

stropów, elementów klatek schodowych, dachów, balkonów itp. ciana ta przenosi

zatem obci¹¿enia, g³ównie pionowe, pochodz¹ce od masy w³asnej oraz od innych ele-

mentów obiektu.

W tym kontekcie ciana nienona (samonona) przenosi w zasadzie wy³¹cznie

obci¹¿enia od masy w³asnej lub co najwy¿ej dodatkowe obci¹¿enia wynikaj¹ce

z funkcji usztywnienia.

Odpowiednio ciany dzia³owe s¹ w zasadzie wy³¹cznie przegrodami pionowymi

wewn¹trz budynku lub pomieszczenia, o wysokoci nieprzekraczaj¹cej wysokoci

kondygnacji i przenosz¹ stosunkowo niewielkie obci¹¿enia, pochodz¹ce wy³¹cznie

od masy w³asnej. W odró¿nieniu od dwóch poprzednich ciany dzia³owe mo¿na

demontowaæ lub przebudowywaæ bez wp³ywu na inne elementy konstrukcji.

Przyjêty powszechnie podzia³ na ciany none i samonone nie w pe³ni odpowiada

rzeczywistoci. We wspó³czesnych budynkach jednorodzinnych stropy oparte s¹ na

wieñcach obwodowych, co nawet przy ich jednokierunkowym oparciu powoduje od-

dzia³ywanie na wieñce, a w konsekwencji i na ciany usytuowane równolegle do kie-

runku rozpiêcia. Oznacza to, ¿e w przypadku jednokierunkowych zmonolityzo-

wanych stropów opartych na wieñcach obwodowych ciana nienona, czyli niebêd¹-

ca konstrukcyjn¹ podpor¹ tego stropu, jest w rzeczywistoci tym stropem przynajm-

niej w czêci obci¹¿ona, trac¹c tym samym charakter ciany samononej. Aby ciana

mog³a byæ uznana za samonon¹ musi ona byæ oddylatowana od konstrukcji stropu.

W stropach zmonolityzowanych bez dylatacji podstawowym problemem jest konie-

cznoæ oszacowania wielkoci przypadaj¹cego na cianê, a pochodz¹cego od stropu

obci¹¿enia. Problem ten mo¿na rozwi¹zaæ w sposób cis³y lub uproszczony. W przy-

padku konstrukcji prostych, do jakich zalicza siê domy jednorodzinne stosuje siê

przewa¿nie sposób uproszczony. Doæ powszechnie stosowan¹ w takich przypadkach

zasadê przedstawiono na rys. 3.1.

RODZAJE CIAN W BUDOWNICTWIE JEDNORODZINNYM
CIANY W BUDOWNICTWIE JEDNORODZINNYM

www.dashofer.pl

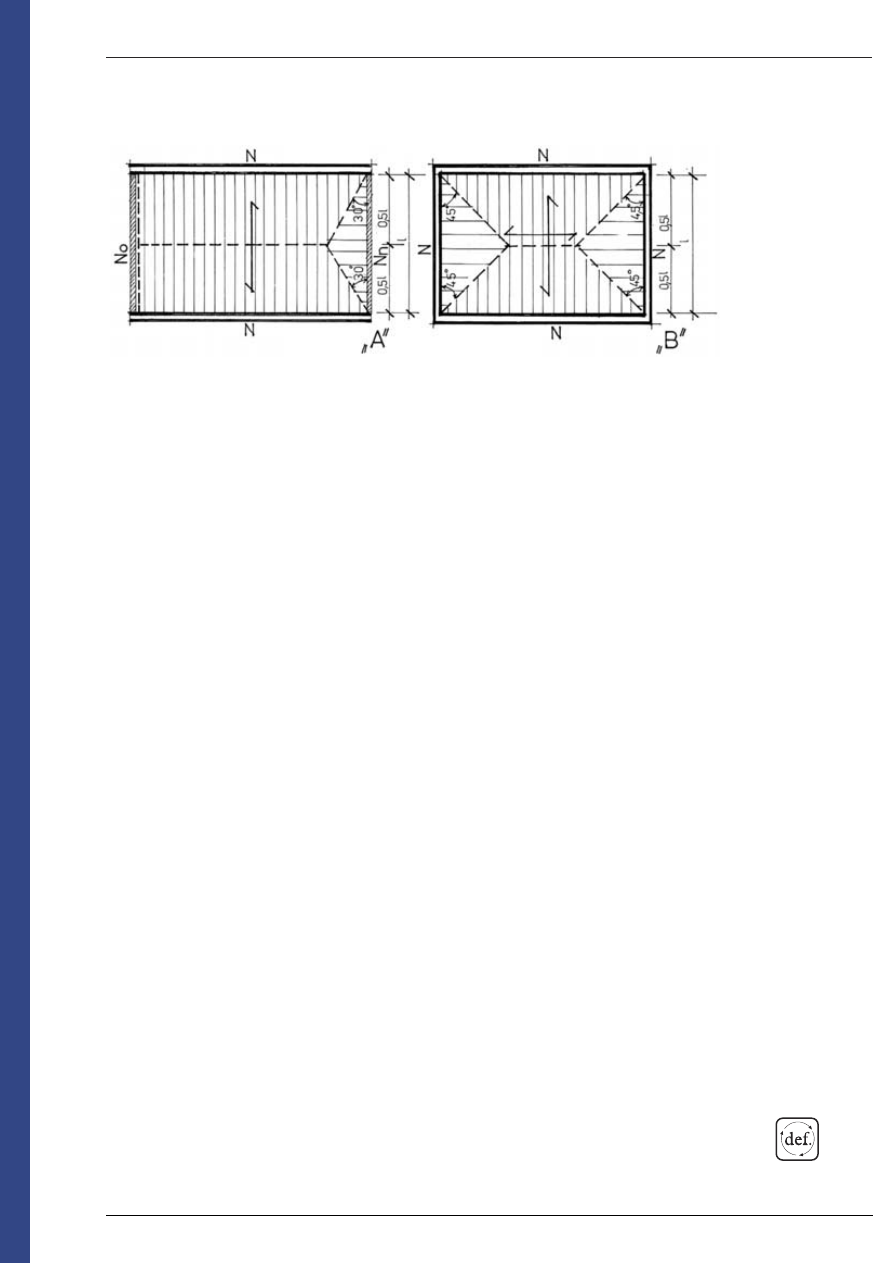

Rys. 3.1. Zasada rozdzia³u obci¹¿eñ dla stropów zmonolityzowanych opartych na

wieñcach

A dla stropów opartych jednokierunkowo
B dla stropów opartych dwukierunkowo
gdzie:

N ciana nona stropu z za³o¿enia projektowego

Nn ciana nienona nieoddylatowana od stropu

No ciana nienona oddylatowana od stropu

l rozpiêtoæ stropu miêdzy cianami nonymi

Obowi¹zuj¹ca norma projektowania konstrukcji murowych [3] dopuszcza obci¹¿anie

nienonych cian nieoddylatowanych zastêpczym obci¹¿eniem od stropu jako

równomiernie roz³o¿onym i zdejmowanym z pasma o szerokoci równej 0,30 rozpiê-

toci stropu. Dla stropów gêsto¿ebrowych jest to chyba wartoæ nieco zawy¿ona i w

tych przypadkach nale¿a³oby przyjmowaæ raczej wartoæ równ¹ 1/3 wartoci

obci¹¿enia od stropu na skrajn¹ cianê non¹.

Podzia³ na ciany zewnêtrzne i wewnêtrzne nie budzi zastrze¿eñ. Kryterium podzia³u

jest usytuowanie przegrody wzglêdem przestrzeni zewnêtrznej. Wymagania stawiane

obu rodzajom cian ró¿ni¹ siê zasadniczo. W przypadku cian wewnêtrznych

(zw³aszcza dziel¹cych pomieszczenia o podobnym komforcie) s¹ to wymagania

w g³ównej mierze o charakterze konstrukcyjnym. Wymagania dotycz¹ce szeroko rozu-

mianej izolacyjnoci schodz¹ w tym przypadku na plan dalszy, mo¿e z wyj¹tkiem

wymagañ okrelonej izolacyjnoci akustycznej. ciany zewnêtrzne pe³ni¹ funkcjê

konstrukcyjn¹ jako ciany none lub samonone, a ponadto izolacyjn¹ przestrzeni

wewnêtrznej od rodowiska zewnêtrznego.

Podzia³ na ciany przyziemia i nadziemia podyktowany jest oddzia³ywaniem pod³o¿a

budowlanego. Pod³o¿e budowlane, czyli grunt, oddzia³uje na cianê mechanicznie jako

parcie, powoduj¹c jej zginanie lub wypieranie wywo³ane w tym przypadku zjawiskami

mrozowymi. Oddzia³ywanie gruntu na cianê ma równie¿ charakter fizyczny i chemi-

czny, w g³ównej mierze dziêki wodzie zawartej w nim. ciany nadziemia

wymienionym wp³ywom, bezporednio nie podlegaj¹.

ciany kolankowe s¹ w zasadzie cianami zewnêtrznymi nadziemia, które oprócz stan-

dardowych oddzia³ywañ podlegaj¹ dodatkowo oddzia³ywaniom od konstrukcji dachu.

podzia³ cian

RODZAJE CIAN W BUDOWNICTWIE JEDNORODZINNYM
CIANY W BUDOWNICTWIE JEDNORODZINNYM

www.dashofer.pl

Podzia³ cian ze wzglêdu na konstrukcjê nie wymaga w zasadzie komentarza.

Podstawowe typy cian w tym podziale przedstawiono na rys. 3.2. ciany te mo¿na

zestawiaæ w dowolnych konfiguracjach materia³owych pod warunkiem uzyskania

po¿¹danych cech.

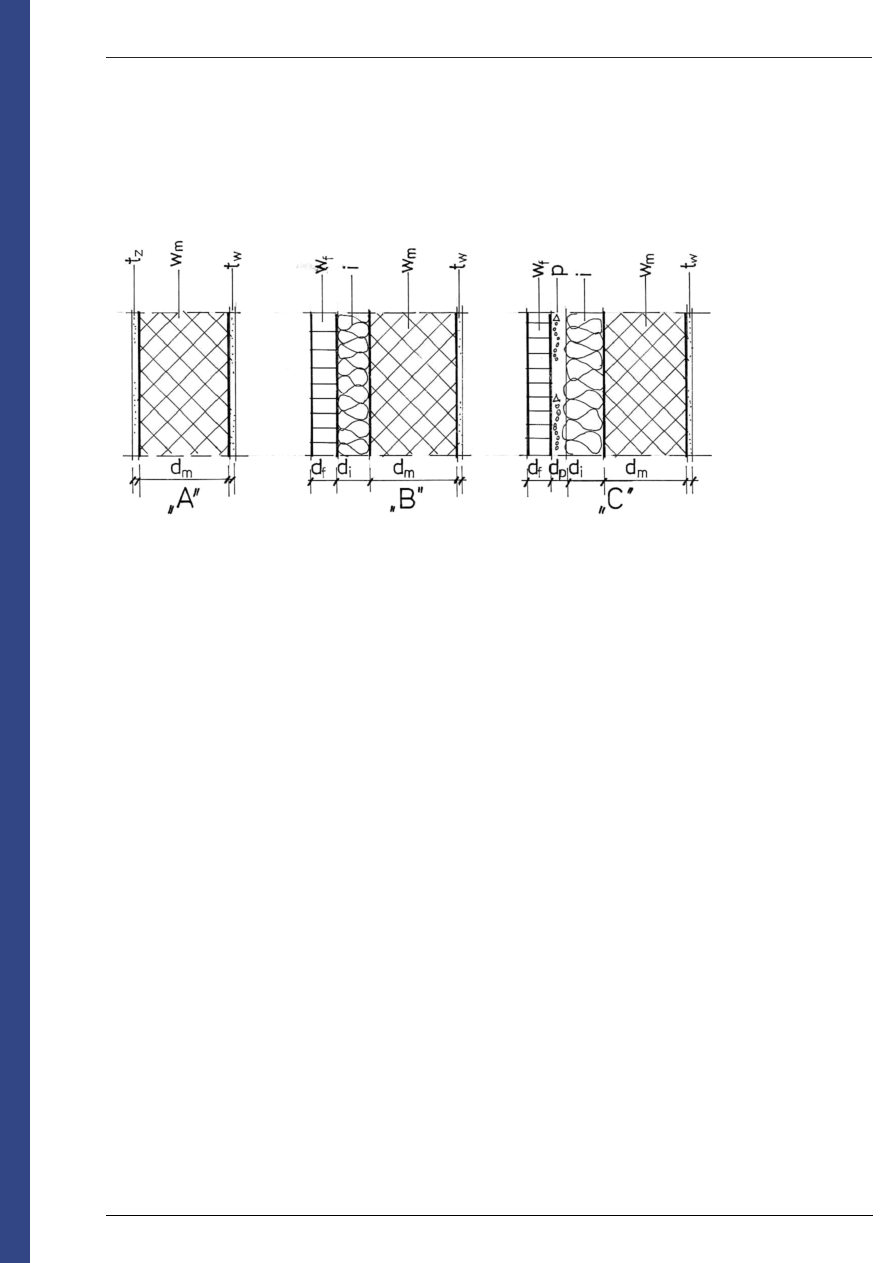

Rys. 3.2. Podstawowe typy cian w budownictwie

A. ciana jednowarstwowa
B. ciana wielowarstwowa zewnêtrzna bez pustki powietrznej
C. ciana wielowarstwowa zewnêtrzna z pustk¹ powietrzn¹
gdzie:

tz, tw odpowiednio tynk zewnêtrzny i wewnetrzny

wm warstwa muru

wf warstwa fakturowa (elewacyjna)

i - warstwa izolacji cieplnej

p pustka powietrzna wentylacyjna

Na rysunku nie przedstawiono cianki a¿urowej stosowanej obecnie rzadko. Pe³ni ona

rolê niepe³nej przegrody, czyli przepierzenia, i jest stosowana w piwnicach,

pomieszczeniach gospodarczych, a czasami jako podpora elementów dachowych

w stropodachach wentylowanych. cianki te wykonywaæ mo¿na w zasadzie z dowol-

nych materia³ów nie powinny one byæ obci¹¿ane ponad masê w³asn¹.

ciany pe³ni¹ce rolê przeszkleñ w domach jednorodzinnych wykonuje siê najczêciej

w postaci wielkoformatowej stolarki okiennej dla cian zewnêtrznych lub z kszta³tek

szklanych w przypadku cian wewnêtrznych.
