2. WPROWADZENIE

2.1. WSTÊP

W krajobraz naszych miast, miasteczek i wsi wpisany jest od wieków spadzisty,

kalenicowy dach, który nadaje budowlom swoisty, niepowtarzalny polski charakter.

Oparty na drewnianej wiêŸbie przykrywa³ dwory i pa³ace, mieszczañskie kamienice

i wiejskie cha³upy, katedry, wielkomiejskie koœcio³y i biedne, wtulone w zieleñ lip

wiejskie koœció³ki i kaplice.

Dach ten charakteryzowa³ siê zawsze delikatn¹ konstrukcj¹ wiêŸby, œwiadcz¹c¹

o mistrzostwie miejscowych cieœli i ich twórczej fantazji, dodawa³ budowli majes-

tatycznego, niepowtarzalnego uroku, pokryciem œwiadczy³ o zamo¿noœci w³aœcicieli

i ich pozycji spo³ecznej. Jednak¿e bez wzglêdu na to, czy pokryty by³ wyrafinowa-

nym ³upkiem, eleganck¹ blach¹ miedzian¹ lub cynkow¹, fantazyjn¹ dachówk¹

zwieñczon¹ koronkowymi g¹siorami lub gontem albo s³omian¹ strzech¹, zawsze

wywo³ywa³ i nadal wywo³uje wzruszenie, poniewa¿ sta³ siê symolem kontynuacji

dorobku kulturowego dawnych pokoleñ.

Lata 60. i póŸniejsze to okres rozwoju budownictwa uprzemys³owionego. Wprowa-

dzenie na szerok¹ skalê nowych technik i technologii wznoszenia budynków spowo-

dowa³o w konsekwencji zanik stromych dachów. Dach stromy zosta³ zast¹piony

dachem p³askim w ró¿nych odmianach tzw. stropodachu. Zmieni³y siê równie¿ tech-

nika i materia³y pokrywcze. Dotychczasowa dachówka, g³ównie ceramiczna, zast¹-

piona zosta³a pap¹, czasami p³askimi lub falistymi p³ytami azbesto-cementowymi,

rzadziej blach¹, p³ytami z tworzyw sztucznych itp. O ile tendencja ta jest zrozumia³a

i znajduje uzasadnienie w przypadku wielokondygnacyjnych budynków mieszkal-

nych wykonanych w technologiach uprzemys³owionych, o tyle zanik stromego dachu

w budynkach jednorodzinnych by³ niew¹tpliwie przejawem mody.

Pocz¹wszy od lat 90. obserwuje siê powrót stromego dachu. Jest to z pewnoœci¹ efekt

nowej mody i nowych trendów estetycznych, które zapanowa³y wœród inwestorów i

architektów, a tak¿e dostêpnoœci drewna i nowoczesnych materia³ów pokrywczych.

Stromy dach pokryty czerwon¹ dachówk¹ z charakterystycznymi lukarnami i komina-

mi wróci³ do polskiego krajobrazu. Powrotowi temu towarzyszy jednoczeœnie zmiana,

a œciœlej mówi¹c, roszerzenie funkcji dachu. Pocz¹tkowo by³ on „zespo³em elemen-

tów, zamykaj¹cym budynek od góry i chroni¹cym go od opadów atmosferycznych,

wiatru i wahañ temperatury” [4]. Utworzona pod nim przestrzeñ by³a nieu¿ytkowym

i nieogrzewanym poddaszem, popularnie nazywa siê j¹ strychem. Funkcja swoistego

parasola stawia³a dachom stosunkowo proste wymagania, g³ównie dotycz¹ce

zapewnienia odpowiedniej szczelnoœci.

D¹¿enie do bardziej efektywnego wykorzystania kubatury budynku spowodowa³o

zagospodarowanie poddasza i zrobienie z niego atrakcyjnej przestrzeni w pe³ni u¿yt-

kowej. Tendencja ta dotyczy nie tylko nowych budynków, ale równie¿ ju¿

istniej¹cych, w których czêsto dokonuje siê modernizacji dachów, aby uzyskaæ

dodatkow¹ powierzchniê u¿ytkow¹, najczêœciej mieszkaln¹.

background image

WPROWADZENIE
DREWNIANE WIʏBY DACHOWE W BUDOWNICTWIE JEDNORODZINNYM

www.dashofer.pl

Copyright 2003 by Dashöfer Holding, Ltd.

6

Wspó³czesny dach musi wiêc nie tylko chroniæ j¹ przed opadami atmosferycznymi,

ale tak¿e izolowaæ przed utrat¹ ciep³a. Wi¹¿e siê to z koniecznoœci¹ spe³nienia

dodatkowych wymagañ, które wynikaj¹ z praw fizyki, jakim podlegaj¹ przegrody

zewnêtrzne.

2.2. ELEMENTY DACHU

Znane i stosowane rozwi¹zania w zakresie, kszta³tów i geometrii dachów s¹ bardzo

ró¿norodne, jednak we wszystkich w konstrukcjach dachu wyodrêbniæ mo¿na co naj-

mniej trzy podstawowe elementy:

•

wiêŸbê dachow¹,

•

poszycie dachowe,

•

pokrycie dachowe.

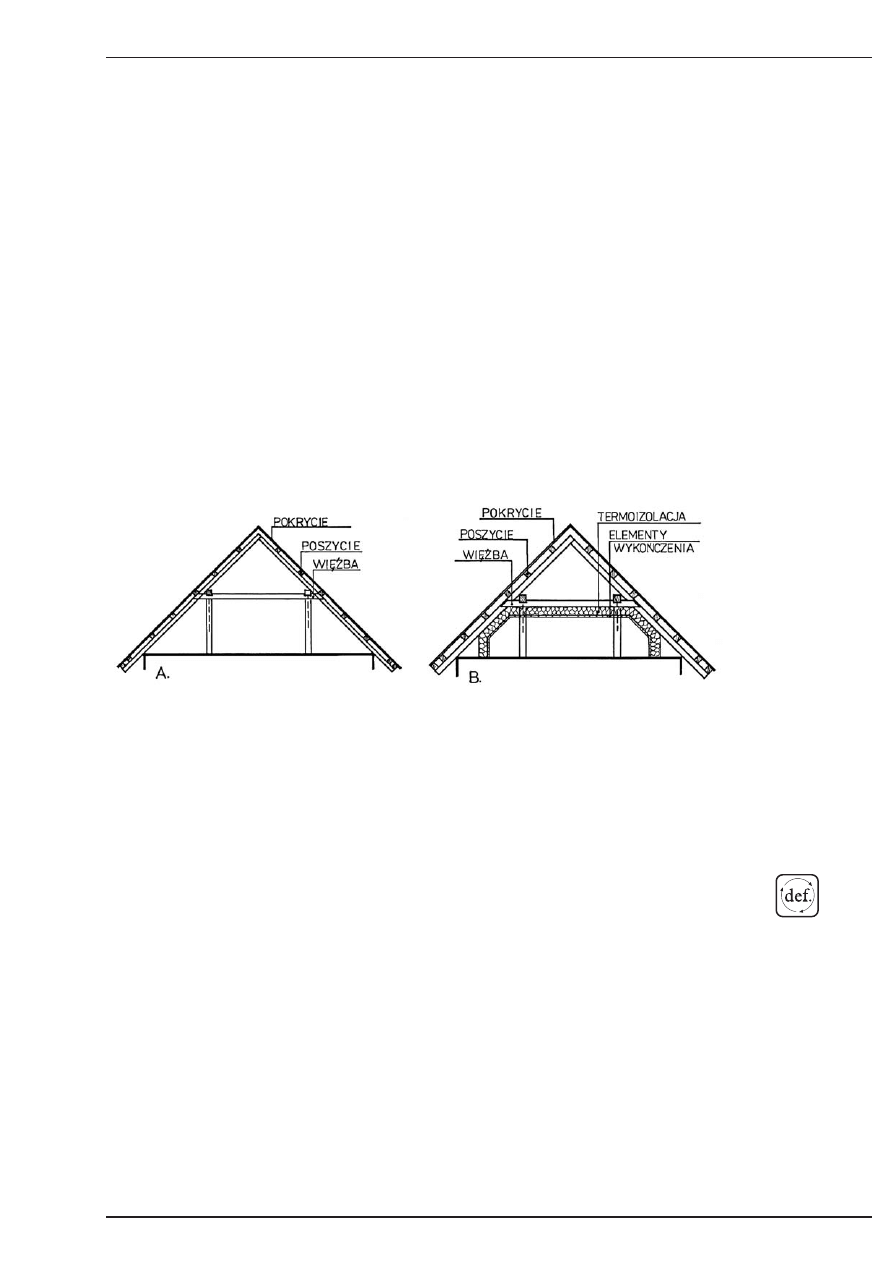

Rys. 2.1. Elementy dachu:

A. Bez termoizolacji

B. Z termoizolacj¹ i elementami wykoñczenia

Zmiana funkcji dachu wi¹¿e siê z uwzglêdnieniem, oprócz wy¿ej wymienionych,

równie¿ elementów tworz¹cych warstwê termoizolacji oraz elementów wewnê-

trznego wykoñczenia lub wystroju powierzchni.

Pod pojêciem wiêŸby dachowej nale¿y rozumieæ ustrój noœny powsta³y w wyniku

konstrukcyjnego po³¹czenia ze sob¹ elementów prêtowych, którego zadaniem jest

zapewnienie fizycznego istnienia dachu i przeniesienia obci¹¿eñ pochodz¹cych od jego

masy w³asnej oraz oddzia³ywañ zewnêtrznych.

W tym kontekœcie poszycie dachowe jest podk³adem, a w rzeczywistoœci ustrojem

noœnym dla pokrycia dachowego, a czêsto równie¿ dodatkowych elementów wypo-

sa¿enia i uzbrojenia oraz akcesoriów dachowych (drabinek kominiarskich, zapór

i drabinek œniegowych, anten itp.).

Pokrycie dachowe pe³ni funkcjê izolacyjn¹, chroni¹c¹ przestrzeñ poddasza przed

opadami atmosferycznymi i wiatrem. Jest tak¿e elementem wystroju architektoni-

cznego w sposób bezpoœredni i istotny wp³ywaj¹cym na ostateczny wygl¹d i estetykê

budynku.

background image

WPROWADZENIE
DREWNIANE WIʏBY DACHOWE W BUDOWNICTWIE JEDNORODZINNYM

www.dashofer.pl

Copyright 2003 by Dashöfer Holding, Ltd.

7

W wiêkszoœci przypadków wspó³czesna przestrzeñ poddasza utraci³a swój dotych-

czasowy niejako tradycyjny charakter nieogrzewanego strychu i poddawana jest

tzw. termomodernizacji w trakcie adaptacji na pomieszczenia mieszkalne albo jest

projektowana od pocz¹tku jako przestrzeñ u¿ytkowa.

Dach staje siê w ten sposób przegrod¹, która podlega z³o¿onym wp³ywom fizycznym,

nadaj¹cym jej now¹ jakoœæ. W konsekwencji projektowanie dachu sprowadza siê nie

tylko do rozwi¹zania okreœlonych problemów konstrukcyjnych, dotycz¹cych w g³ów-

nej mierze elementów wiêŸby, ale tak¿e do rozwi¹zania problemów fizycznych.

Poprawne z fizycznego punktu widzenia zaprojektowanie przegrody dachu w sposób

bezpoœredni rzutuje na pracê i trwa³oœæ jej konstrukcji, tym bardziej i¿ wykonana jest

ona z materia³u niezwykle podatnego na wp³yw czynników zewnêtrznych (g³ównie

wilgotnoœci), a tak¿e czynników biologicznego rozk³adu drewna, nie mo¿na zapo-

minieæ oczywiœcie o jego palnoœci.

O tym, i¿ jest to niezwykle istotny problem œwiadczy fakt, ¿e mimo licznych do-

œwiadczeñ zebranych na budowach oraz stosunkowo dobrze rozwiniêtej podbudowy

teoretycznej zjawisk fizycznych i termodynamicznych przegrody warstwowej iloϾ

pope³nianych b³êdów zarówno w sferze projektowania, jak i wykonawstwa jest

zaskakuj¹ca. Z danych statystycznych wynika, ¿e ponad 90% „ciep³ych” dachów

z konstrukcj¹ drewnian¹ zawiera mniej lub bardziej istotne b³êdy, g³ównie w sferze

fizycznej, w tym ponad 30% zawiera b³êdy, maj¹ce istotny wp³yw na trwa³oœæ kon-

strukcji, g³ównie jeœli chodzi o stworzenie sprzyjaj¹cych warunków dla rozwoju

czynników biotycznej destrukcji drewna.

Cel niniejszego dokumentu oraz ograniczona iloœæ miejsca uniemo¿liwiaj¹

szczegó³ow¹ analizê zjawisk fizycznych w przegrodzie dachowej, które byæ mo¿e

omówione zostan¹ w innych tego typu opracowaniach. Upraszczaj¹c zatem zagad-

nienie do poziomu maj¹cego bezpoœredni wp³yw na mechanikê konstrukcji i przy

za³o¿eniu fizycznej poprawnoœci rozwi¹zania przegrody, mo¿na wyró¿niæ dwa syste-

my docieplenia dachu:

•

system po³aciowy (docieplenie u³o¿one na ca³ej po³aci dachowej od okapu a¿

po kalenicê),

•

system po³aciowo-jêtkowy lub po³aciowo-kleszczowy (docieplenie u³o¿one

czêœciowo na po³aci dachowej, a czêœciowo na p³aszczyŸnie (stropie) utworzo-

nej przez jêtki lub kleszcze).

Ka¿dy z tych systemów wywiera inny rodzaj obci¹¿enia na elementy konstrukcyjne

wiêŸby.


Document Outline


Wyszukiwarka

Podobne podstrony:
Drewniane wiezby dachowe w budownictwie jednorodzinnym Poradnik inzyniera
sciany w budownictwie jednorodzinnym Poradnik inzyniera
sciany w budownictwie jednorodzinnym Poradnik inzyniera
inne sciany w budownictwie jednorodzinnym poradnik inzyniera dr inz piotr loboda ebook
Zestawienie drewna na wiązar dachowy, BUDOWNICTWO, Inżynierka, semestr 5, Konstrukcje drewniane
budownictwo ogolne obliczenia więźby dachowej
Drewniane, Zasady projektowania więźby dachowej, Zasady projektowania więźby dachowej
Zasady projektowania więźby dachowej, drzewa, konstrukcje drewniane, Technologia
Budownictwo Ogólne 2 - Projekt - przykład 2, Obliczenia - więźba dachowa, OBLICZENIA STATYCZNE WIĘŹB
projekt więźby dachowej, Skrypty, UR - materiały ze studiów, IX, Konstrukcje Drewniane
DREWNIANE WIĄZARY DACHOWE, Różne budownictwo
Budownictwo Ogólne 5 Więźby dachowe (rodzaje rys)
Tematy, Budownictwo UTP, semestr 1 i 2, budownictwo, SEMESTR ZIMOWY, inzynieria srodowiska, inzynier

więcej podobnych podstron
