Podstawowe obiekty w AutoCAD



1. Szyk

Polecenie:

_array (szyk)

Szyk tworzy kolejne obiekty według określonego wzoru. Szyk może być prostokątny,

biegunowy, ścieżki. można podzielić na niezalezne od siebie segmenty.

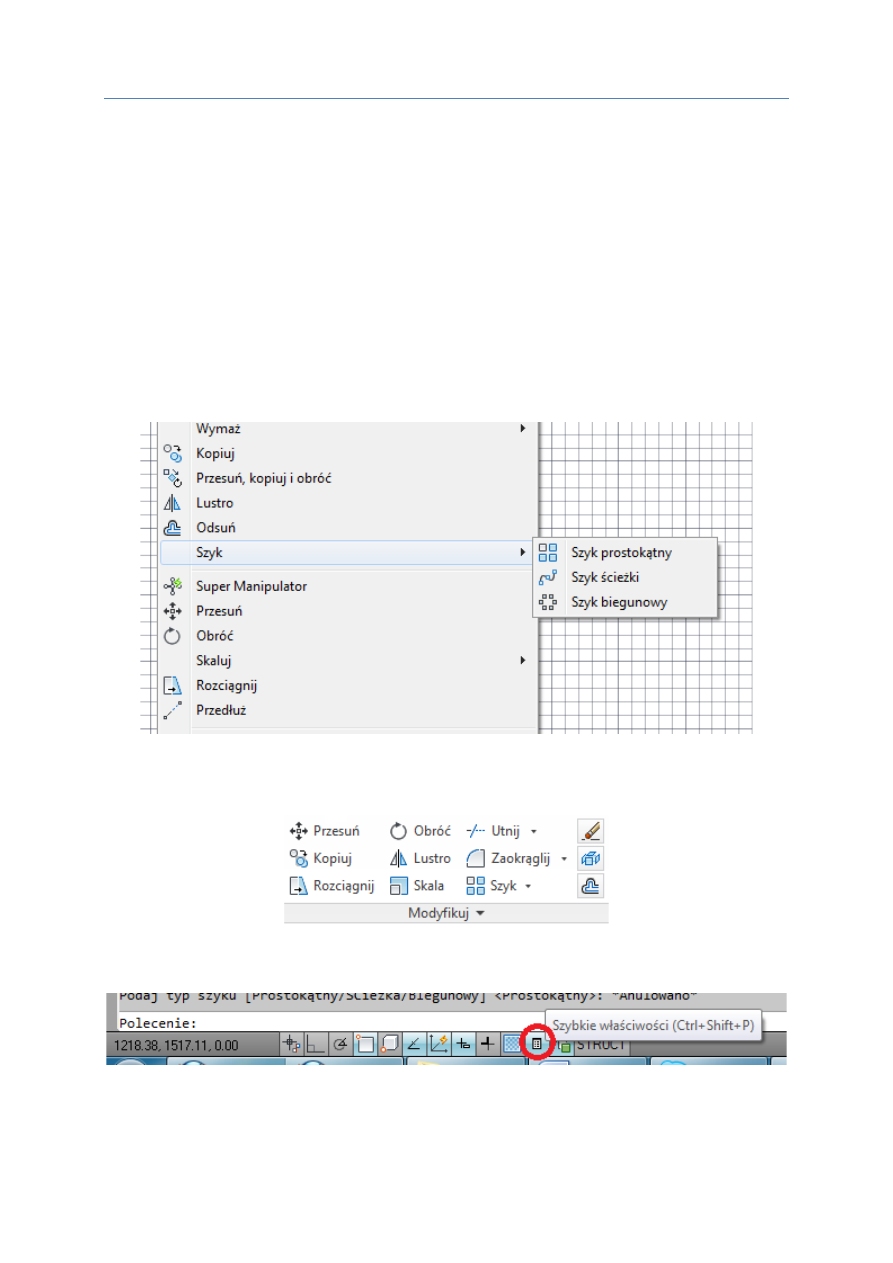

Polecenie szyku można wywołać również z menu Zmiana -> Szyk -> …

W nowym widoku polecenie szyk znajduje się na wstążce Narzędzia główen w grupie
Modyfikuj

Przy włączonej opcji Szybkie właściwości (Ctrl + Shift + P) możliwa jest zmiana ustwień
szyku.

Geometria i grafika inżynierska – 4 – Podstawy obsługi programu

AutoCAD







Strona 2

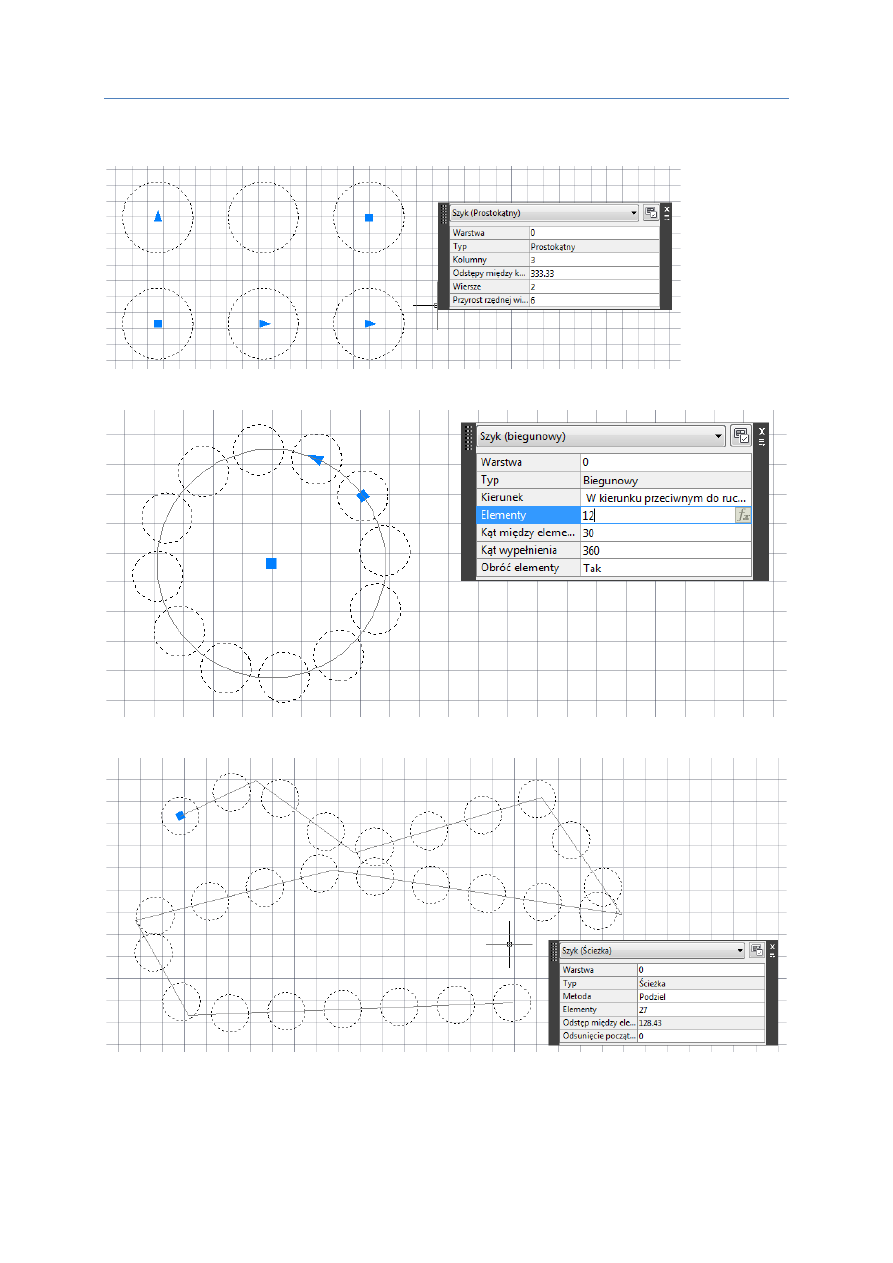

Szyk prostokątny:

Szyk biegunowy:

Szyk ścieżki:

Geometria i grafika inżynierska – 4 – Podstawy obsługi programu

AutoCAD







Strona 3







Ciekawostka!

AutoCAD 2012 standardowo nie posiada zainstalowanej opcji Szyku Klasycznego.

Aby skorzystać w tej opcji należy doinstalować dodatek AutoCAD 2012 Service Pack 1,
który jest bezpłatnie dostępny na stronie Autodesku pod adresem:

http://images.autodesk.com/adsk/files/autocad_mechanical_2012_sp1_pl.htm

Aby uruchomić klasyczny menadżer szyku należy wpisać polecenie:

arrayclassic

Obiekty utworzone w polecenia szyku tworzą jedną całość. Aby podzielić obiekt na

mniejszcze elementy składowe należy wykorzystać polecenie

_explode (rozbij)

.

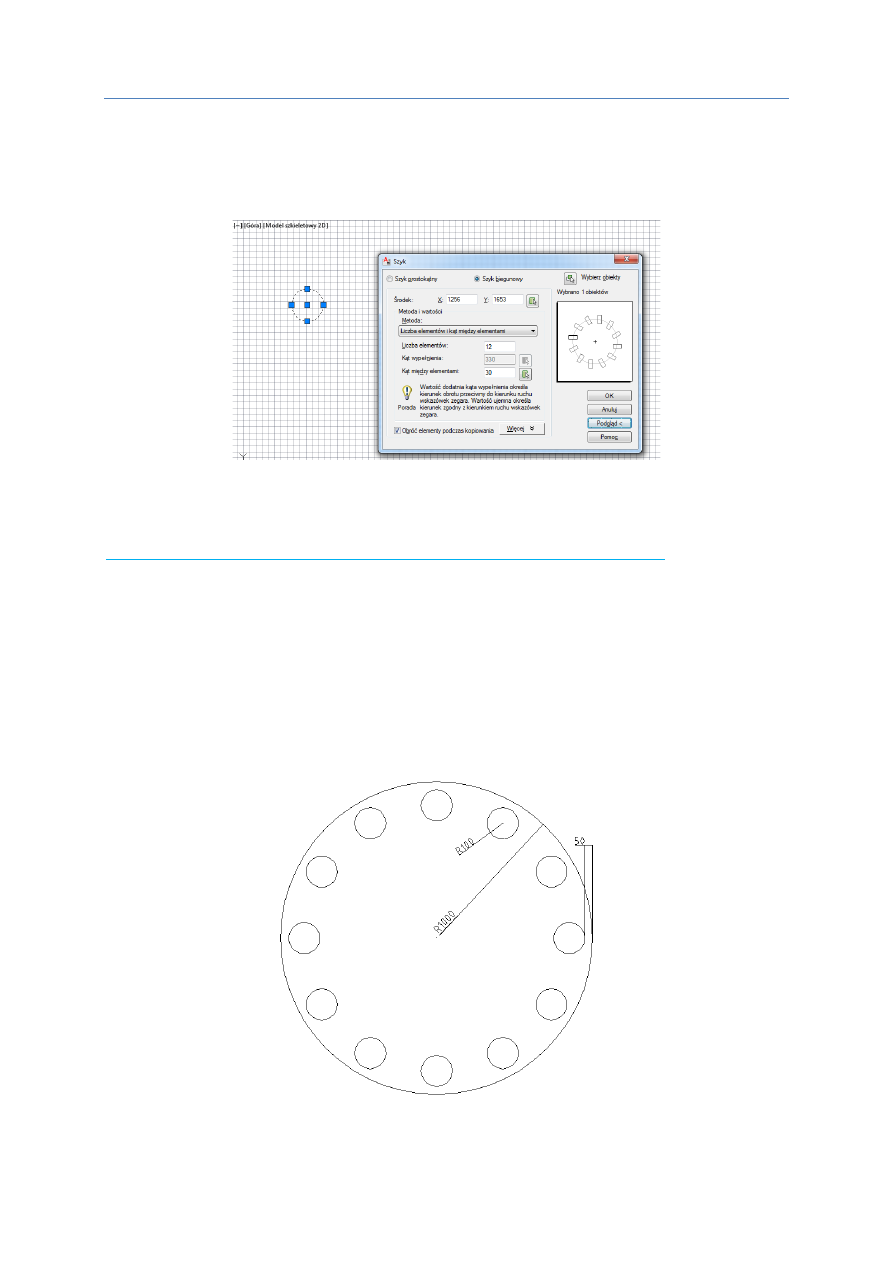

Ćwiczenie:

Narysować okrąg o promieniu 1000, następnie na jednym w kwadrantów okręgu

narysować okrąg o promieniu 100. Przy użyciu polecenia

_move (przesuń)

oddalić okrąg o

50 jednostek. Korzystając z szyku biegunowego utworzyć 12 małych okręgów (kąt 30

o

).

Geometria i grafika inżynierska – 4 – Podstawy obsługi programu

AutoCAD







Strona 4







2. Obróć

Polecenie:

_rotate (obróć)

Za pomocą polecenia obróć można obrócić obiekt o dowolny kąt względem punktu
bazowego. Sposób użycia polecenia obróć jest analogiczny do polecenia kopiuj/przesuń.
W pierwszym kroku wybieramy obiekt, następnie określmy punkt bazowy. Ostatnim etapem
polecenia jest wybór kąta obrotu, który możemy wpisać z klawiatury lub wybrać za pomocą
myszki.

Ćwiczenie:

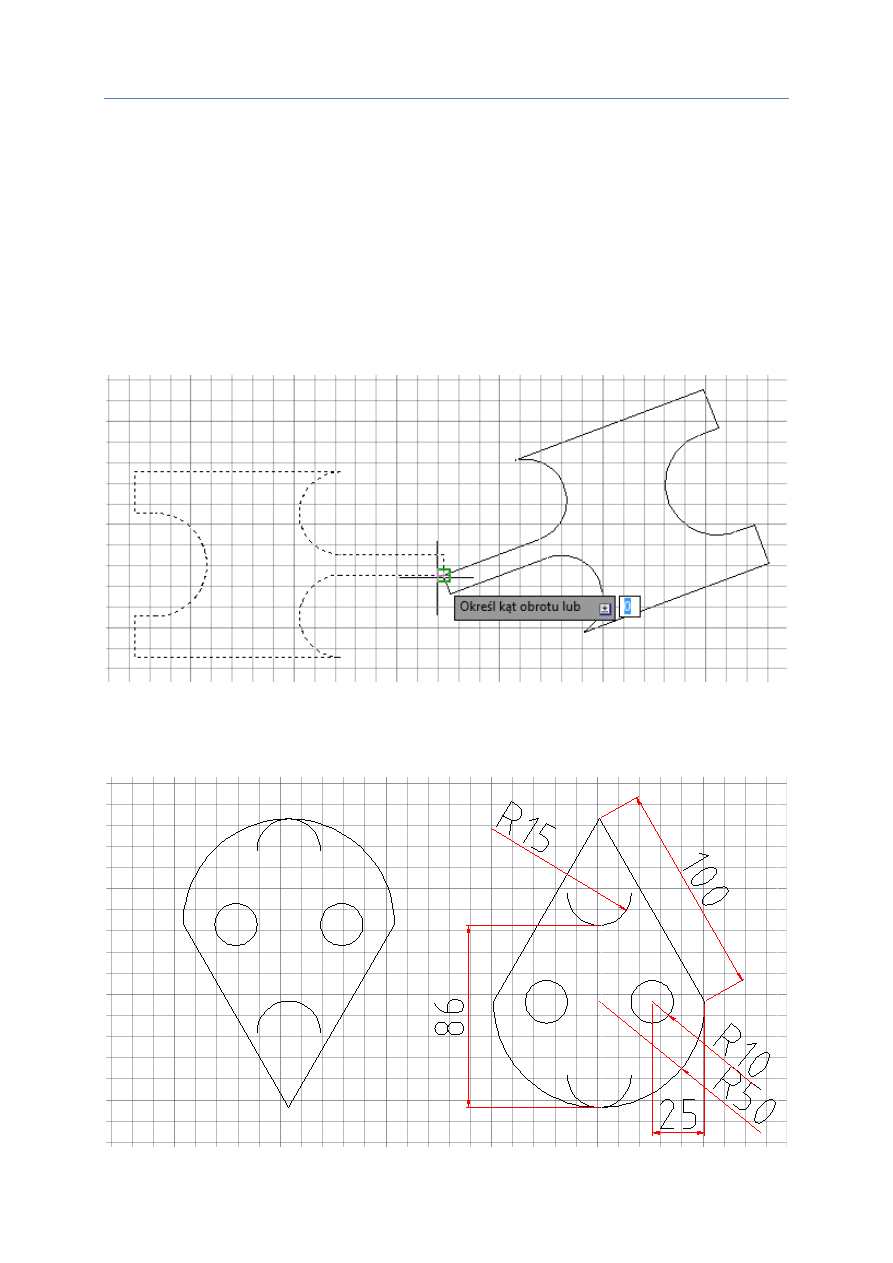

Przerysować poniższy rysunek. Korzystając z poleceń:

mirror, move, rotate.

Geometria i grafika inżynierska – 4 – Podstawy obsługi programu

AutoCAD







Strona 5







3. Kartkówka z poleceń

Uzupełnij tabelkę:

Lp. Polecenie

w

języku

angielskim

Opis

1.

kopiuje elementy

2.

zaokrąglanie rogów, dociągniecie do siebie dwóch linii

3.

rysowanie prostej

4.

rysowanie polilinii

5.

odświeżenie widoku, modelu

6.

kasowanie wybranych obiektów

7.

edycja polilinii, np: grubość, łaczenie, itp.

8.

rozciąganie elementów

9.

rozbijanie elementów lub bloków na podstawowe elementy

10.

otwiera okno “Properties”/”Cechy” – cechy elementów

11. offset

12. mirror

13. align

14. array

15. undo

16. hatch

17. arc

18. rotate

19. trim

20. chamfer

Geometria i grafika inżynierska – 4 – Podstawy obsługi programu

AutoCAD







Strona 6







4. Rysunek na ocenę.

Poniżej znajduje się rysunek, który jest podsumowaniem wszystkich zajęć. Aby go narysować
należy umieć posługiwać się wszystkimi poleceniami poznanymi do tej pory.

Narzędzia do zastosowania: linia, łuk, okrąg, narożnik (prostokąt), polilinia, utnij,
zaokrąglanie, szyk, kopiowanie, przesuwanie, odbicie lustrzane, rodzaje linii.

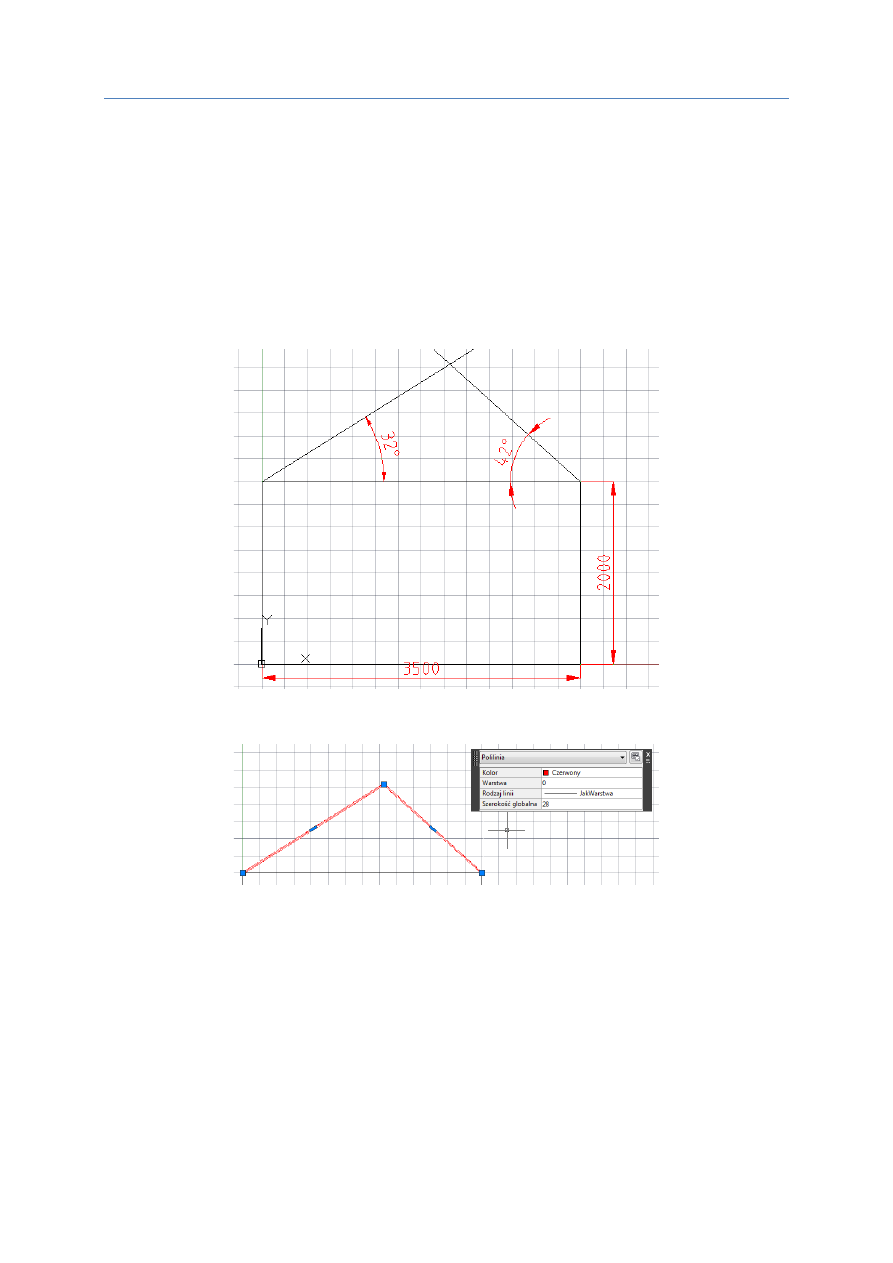

Należy połączyć dach w jedną polilinie o grubości 28 i kolorze czerwonym

Następnie rysujemy okno o rozmiarach jak na rysunku, grubości linii 12 i kolorze niebieskim

Geometria i grafika inżynierska – 4 – Podstawy obsługi programu

AutoCAD







Strona 7

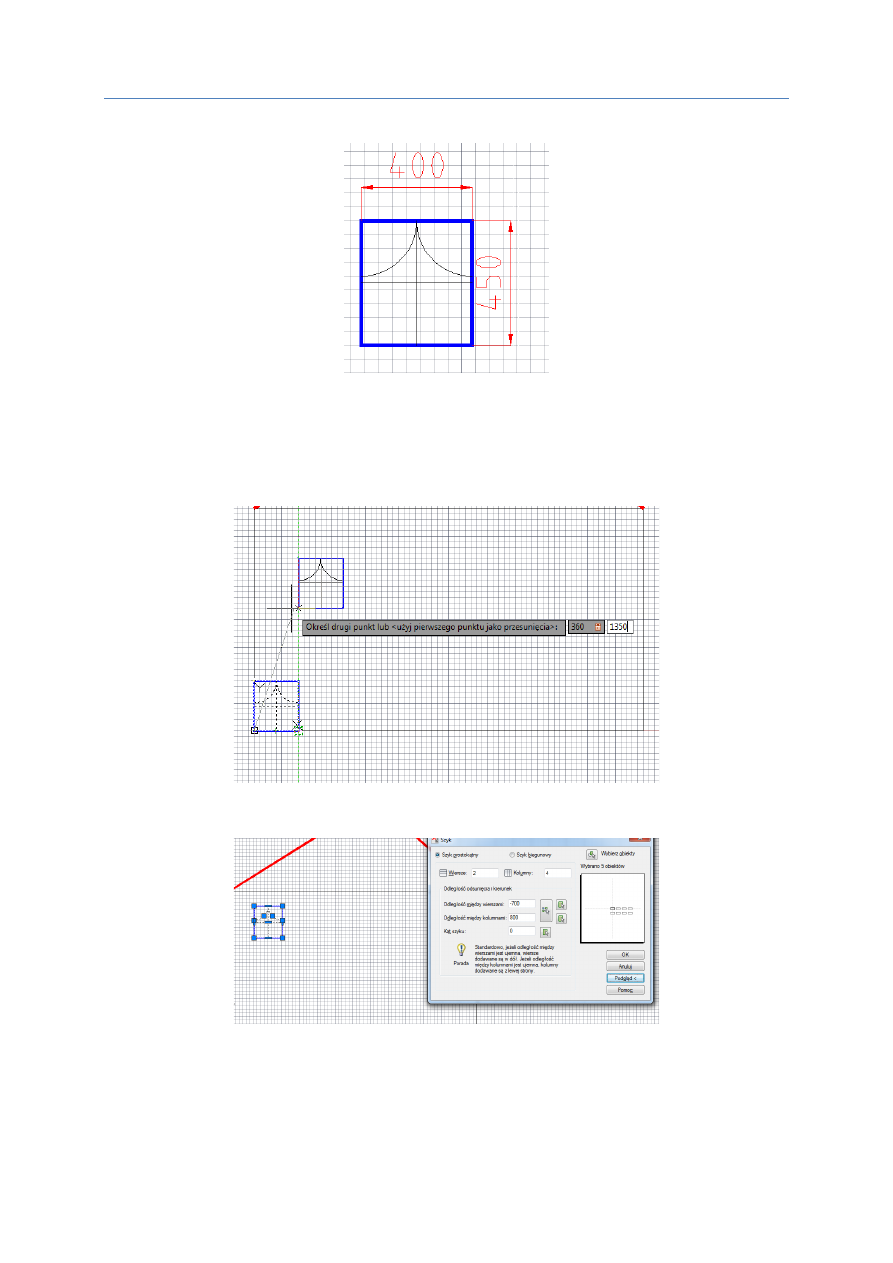

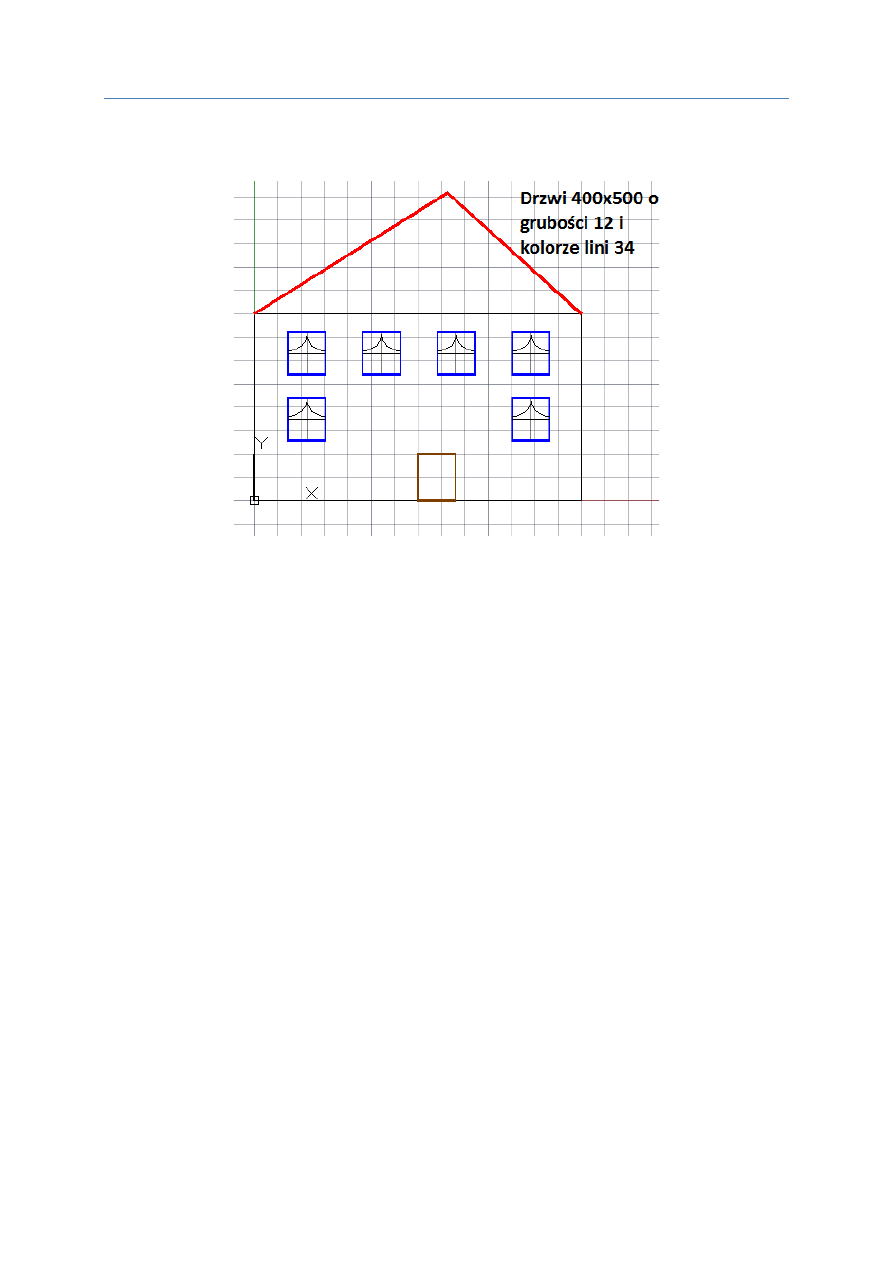

Przenosimy go (patrz rysunek)

Tworzymy szyk

Geometria i grafika inżynierska – 4 – Podstawy obsługi programu

AutoCAD







Strona 8







Drzwi

Zadanie 2

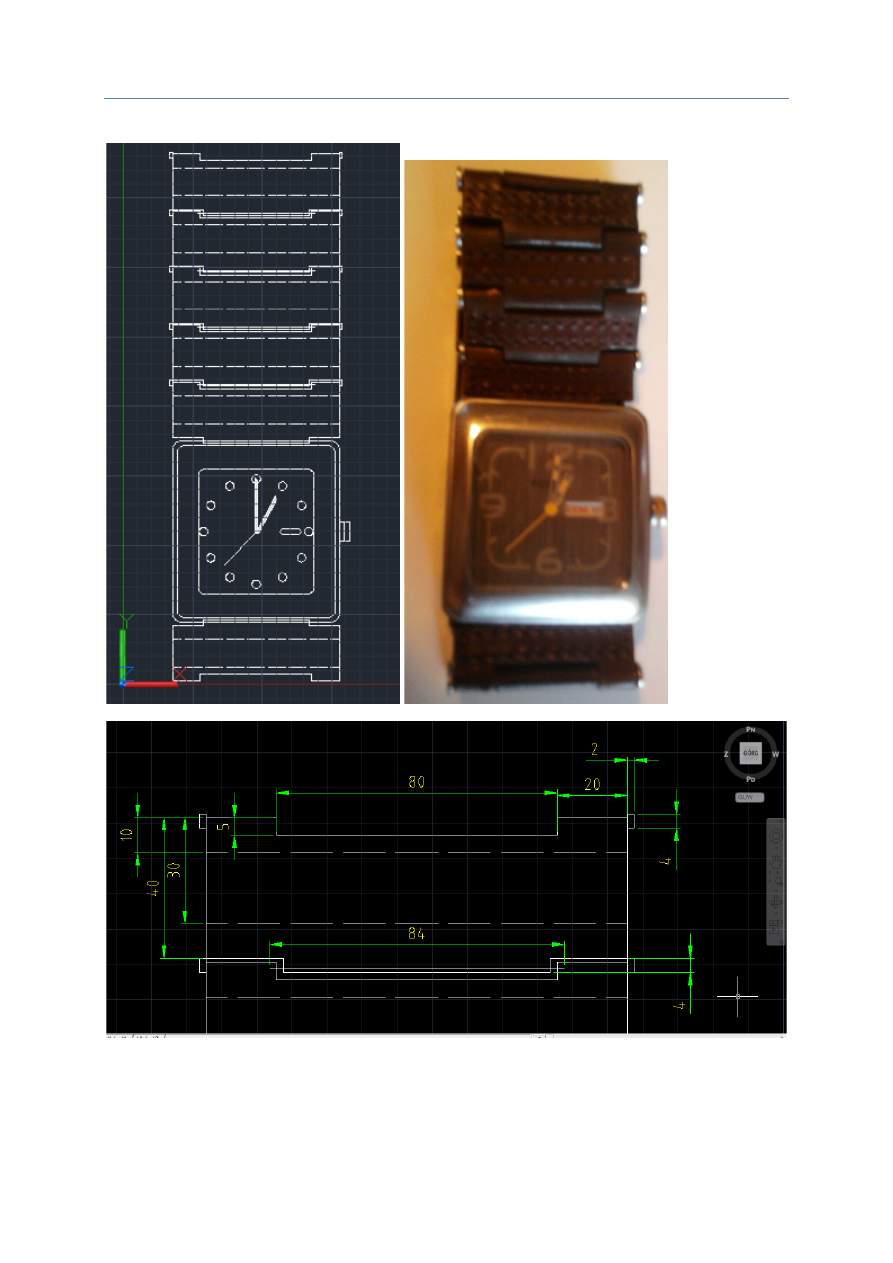

Narzędzia do zastosowania: linia, łuk, okrąg, narożnik (prostokąt), polilinia, multilinia,
zaokrąglanie, fazowanie, szyki, kopiowanie, przesuwanie, odbicie lustrzane, rodzaje linii,
rodzaje multilinii.

Geometria i grafika inżynierska – 4 – Podstawy obsługi programu

AutoCAD







Strona 9







Geometria i grafika inżynierska – 4 – Podstawy obsługi programu

AutoCAD







Strona 10

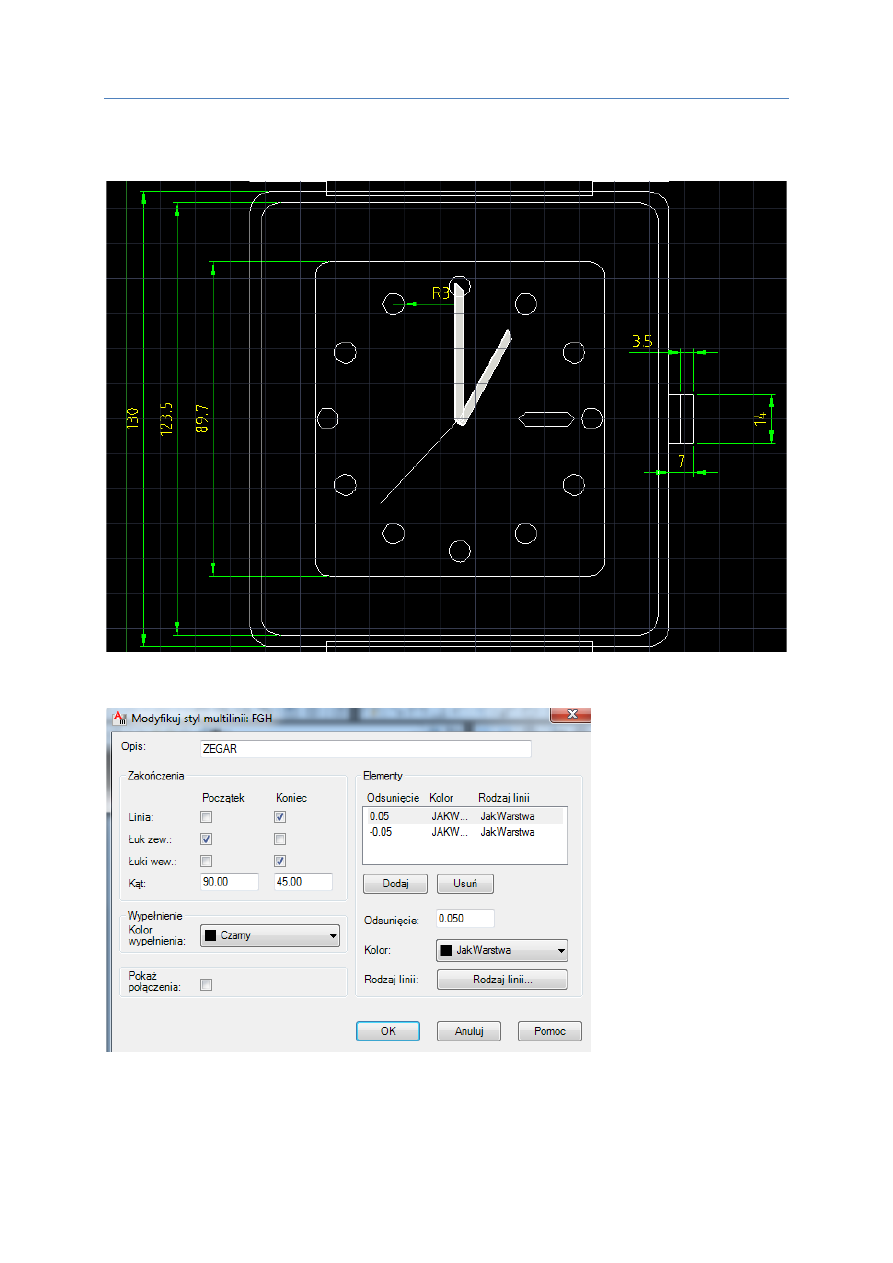

Tarcza – promień zaokrąglenia tarczy = 6

Parametry stylu multilinii dla wskazówek

Geometria i grafika inżynierska – 4 – Podstawy obsługi programu

AutoCAD







Strona 11

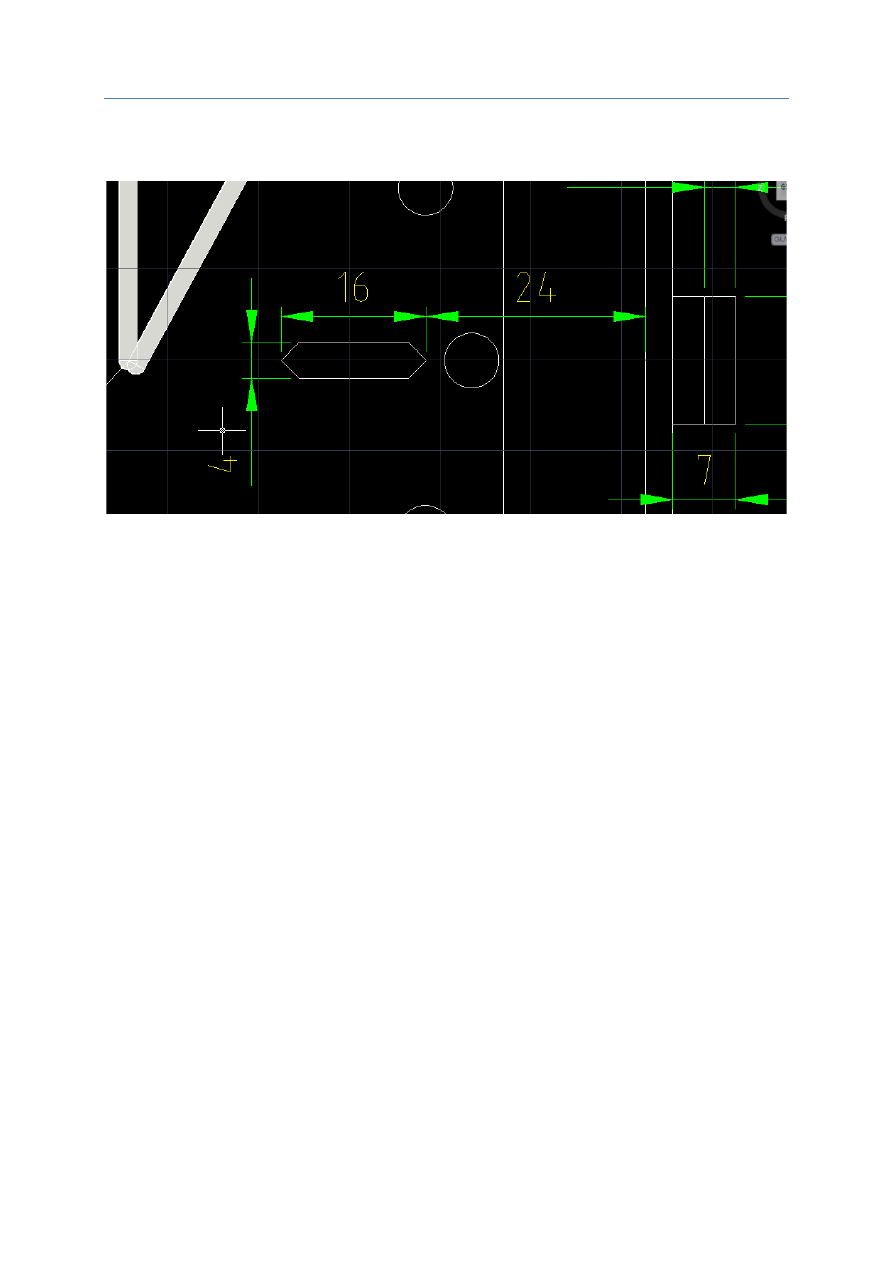

Datownik – faza I = 2, faza II = 2
