DEMONTAŻ - MONTAŻ : CZUJNIKI ZBLIŻENIOWE (ZDERZAKI TYLNE)

OBOWIAZKOWE :

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

.

1. Przyrządy

przyrząd

Oznaczenie Oznaczenie

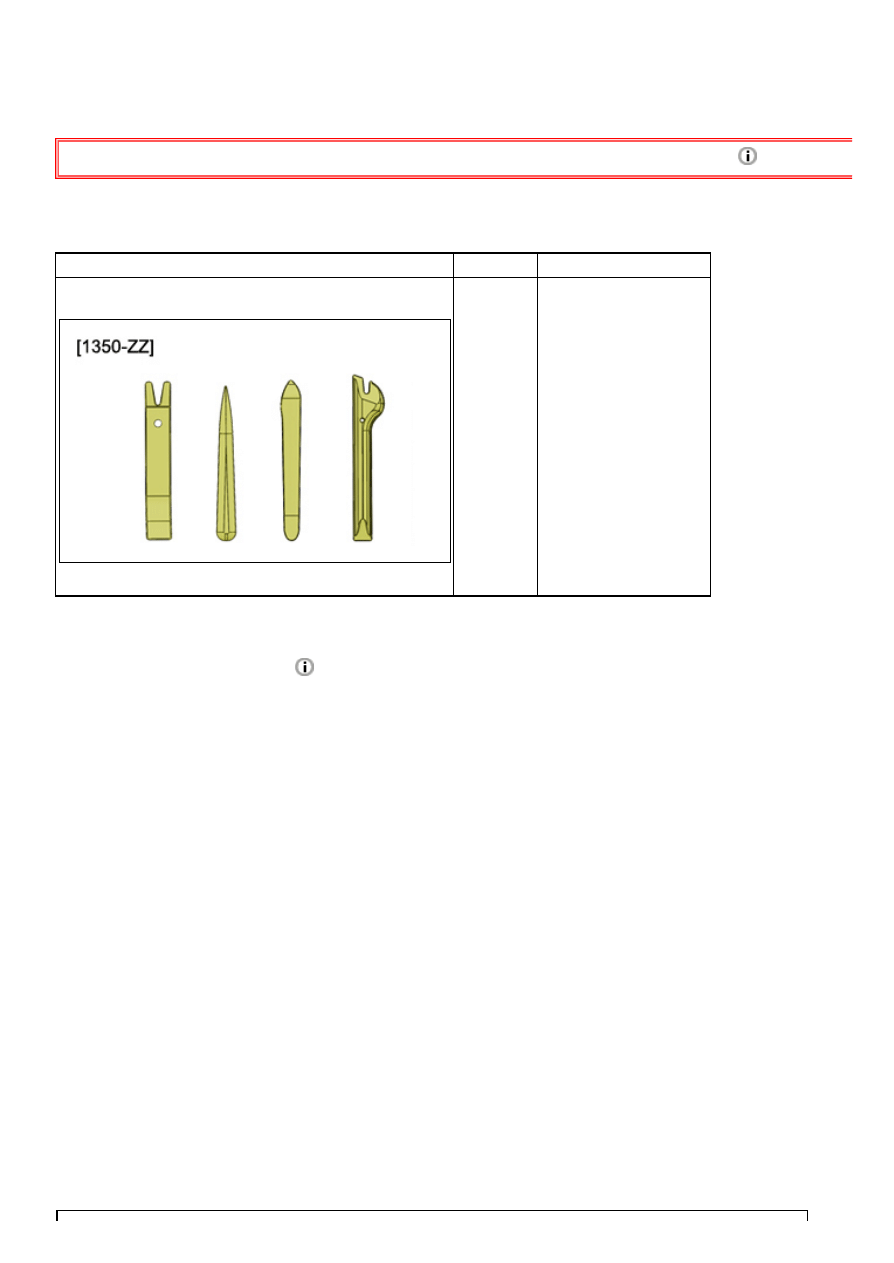

Rysunek : E5AG02MT

[1350-ZZ] Narzędzie do oddzielania

2. Operacje wstępne

Zdemontować tylny zderzak

.

3. Demontaż

Dla następujących operacji postępować tak samo dla 4 czujników zbliżeniowych.

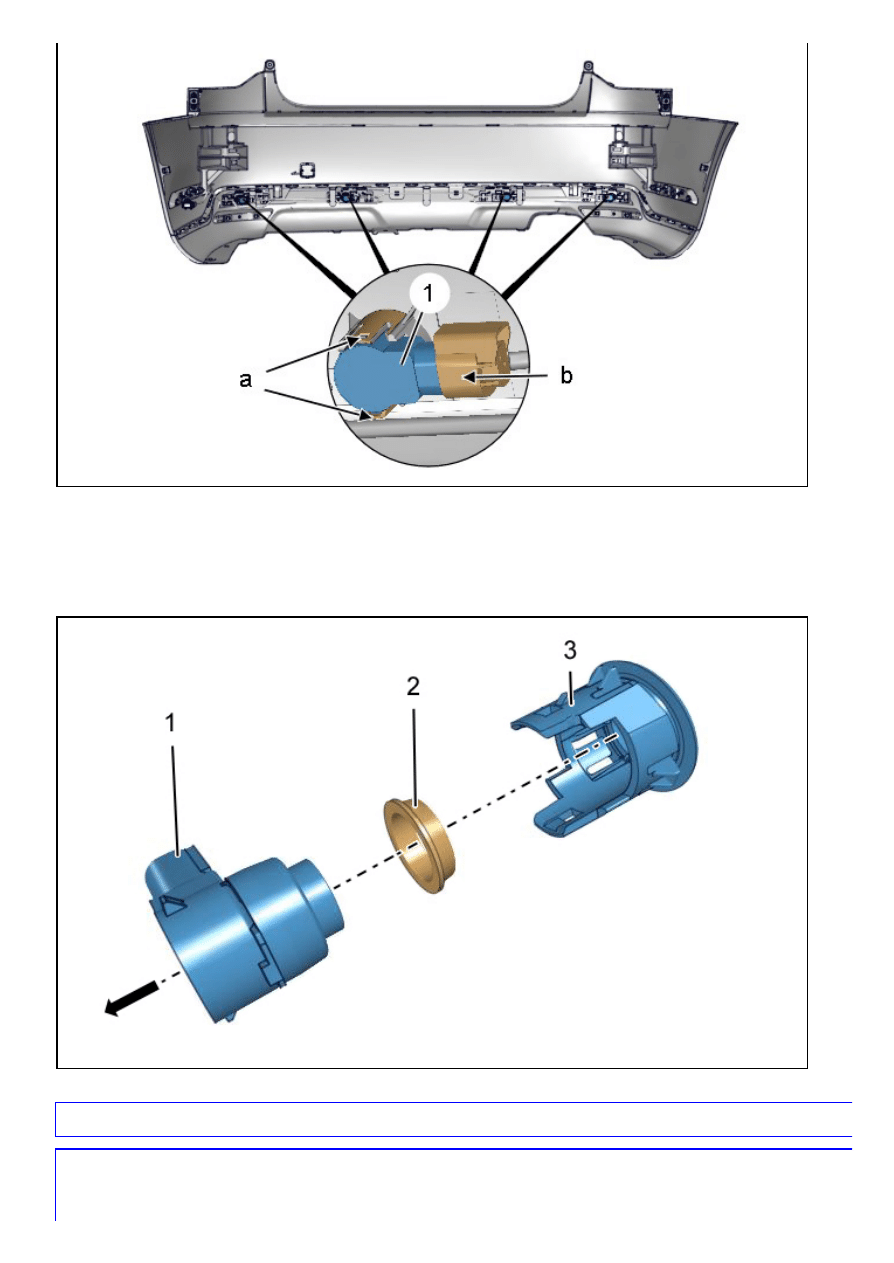

Rysunek : C5JM07ZD

Odłączyć złącze ( w "b") ; Za pomocą narzędzia [1350-ZZ].
Zwolnić zatrzaski : Łapki wspornika czujnika (1) ( w "a") ; Pojedyńczo.

Rysunek : C5JG0AAD

UWAGA : Nie obracać czujnikiem .

UWAGA : Nie upuścić czujnika,nie uderzać w membranę,nie używać narzędzi tnących,nie wciskać narzędzi w
część zażywicowaną,nie dotykac styków,nie obracać ani wywierać bocznego nacisku na pierścień i membranę
czujnika.

Wyjąć dokładnie w osi czujnik (1) z uszczelką pierścieniową (2) z wspornika (3) (zgodnie ze strzałką ).
Zdemontować : Czujnik zbliżeniowy (1) z uszczelką pierścieniową (2).

4. Montaż

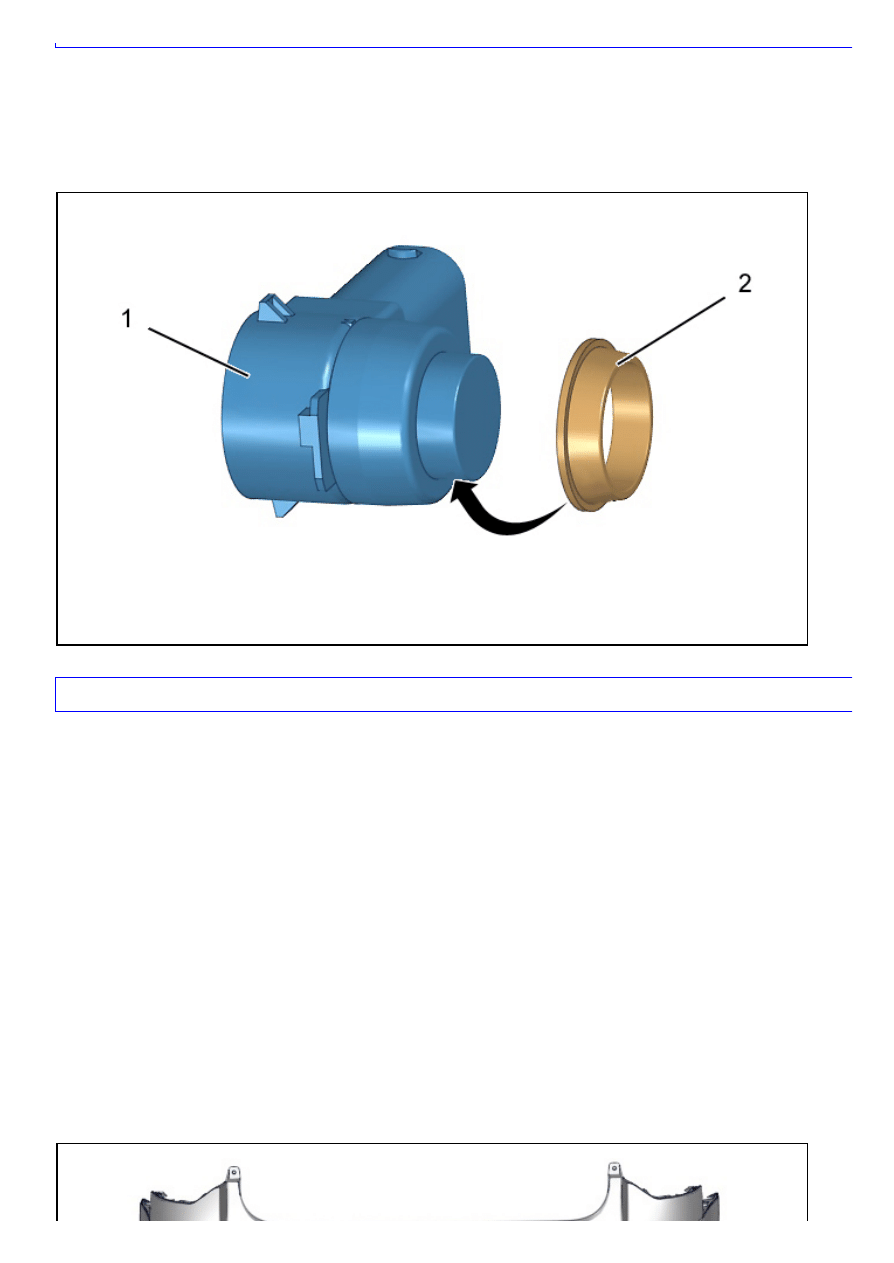

Rysunek : D4AM03DD

UWAGA : Sprawdzić obecność pierścieni (2) na czujnikach zbliżeniowych (1).

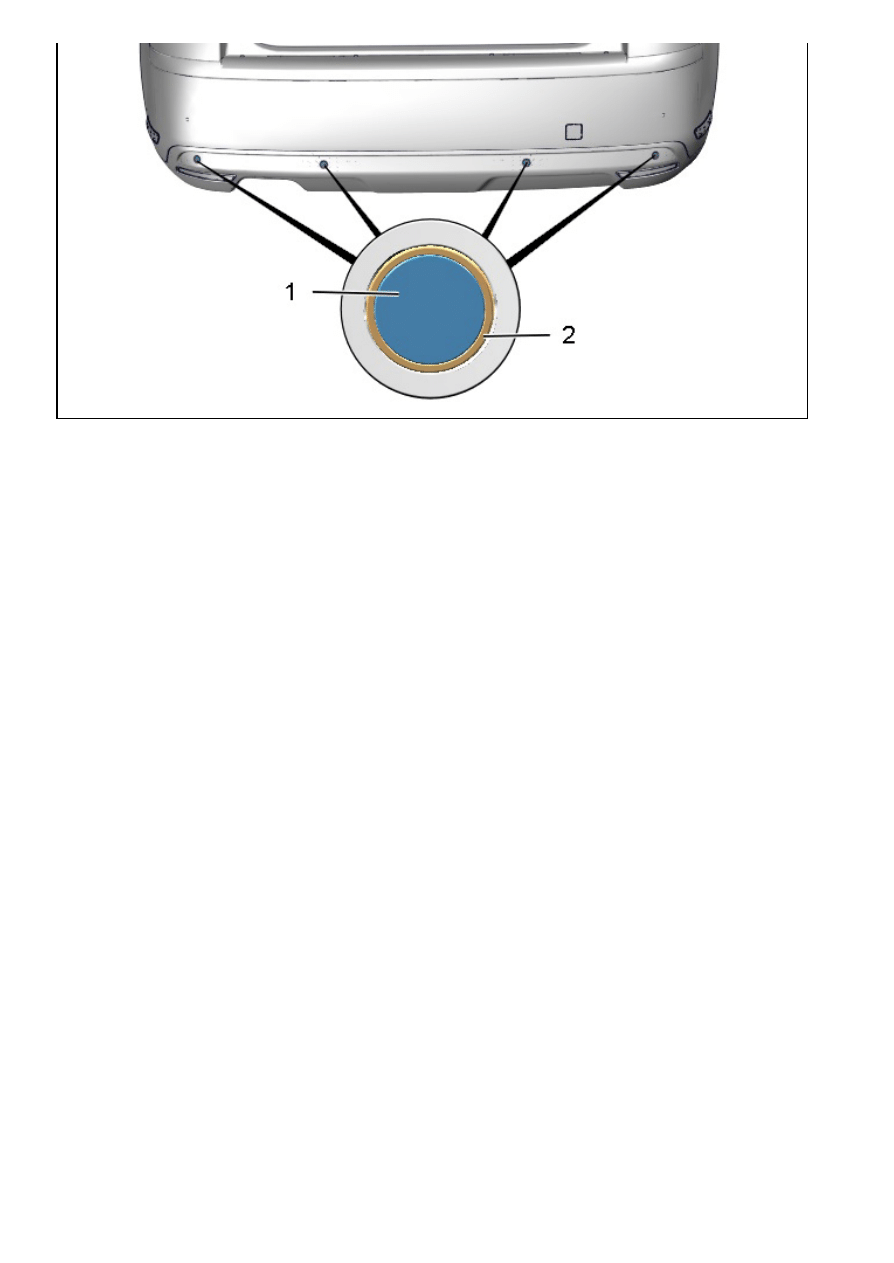

Rysunek : C5JM080D

Zamontować : Czujnik zbliżeniowy (1).
Sprawdzić czy pierścień (2) jest prawidłowo umieszczony na wsporniku (3) czujnika zbliżenia (1).
Wykonywać czynności w kolejności odwrotnej do demontażu.
Sprawdzić działanie poszczególnych urządzeń.
