C5 (X7) C5GG0156P0 0 10 09 2009 Demontaż Montaż Nakładka ozdobna tylnego korpusu przedniego siedzenia

background image

DEMONTAŻ - MONTAŻ : NAKŁADKA OZDOBNA TYLNEGO KORPUSU

PRZEDNIEGO SIEDZENIA

OBOWIAZKOWE :

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

.

1. Przyrządy

Narzędzia

Oznaczenie Oznaczenie

Rysunek : E5AG02MT

[1350-ZZ] Narzędzia do rozbrajania

2. Demontaż

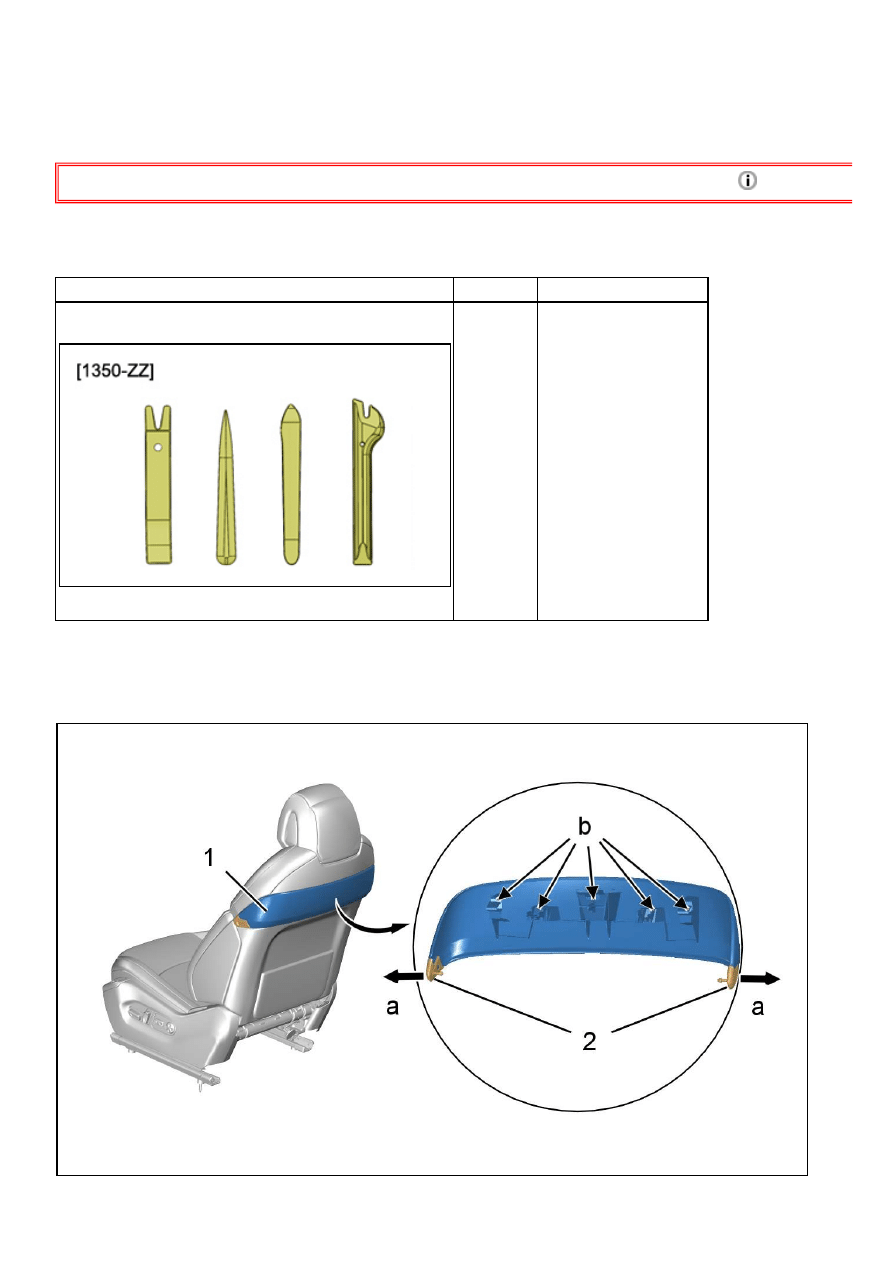

Rysunek : C5GG0CKD

background image

Zwolnić zatrzaski :

Korpus (1) oparcia siedzenia na poziomie bocznych nakładek ozdobnych (2) (zgodnie ze strzałką "a") ; Za
pomocą narzędzia [1350]
Korpus (1) oparcia siedzenia (w " b") ; Za pomocą narzędzia [1350]

Zdemontować korpus (1).

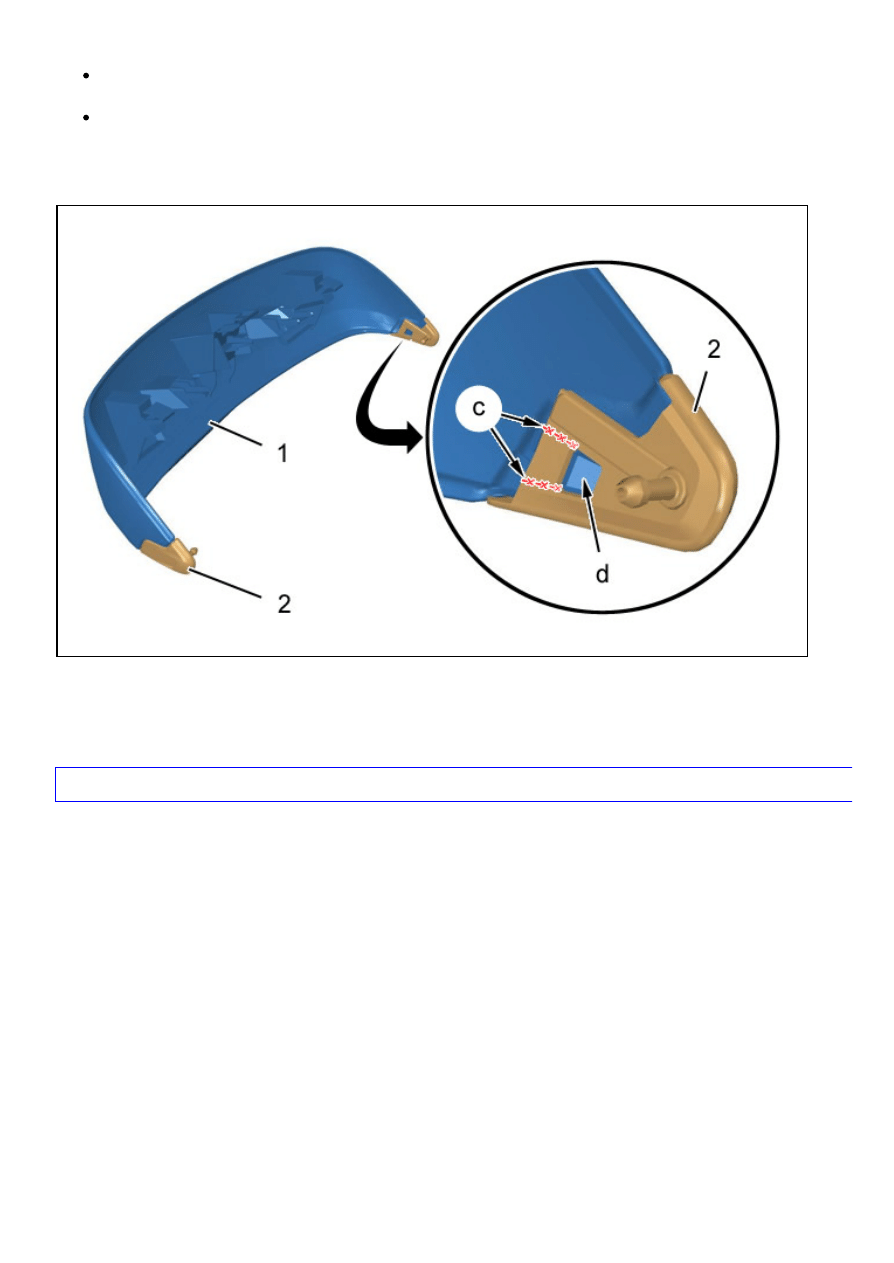

Rysunek : C5GG0CLD

UWAGA : Operacje symetryczne.

Przeciąć łapę nakładki ozdobnej (2) (w " c") ; Za pomocą szczypiec tnących.

UWAGA : Uważać, aby nie uszkodzić występu korpusu (1) (w " d").

Zdemontować nakładkę ozdobną (2).

3. Montaż

background image

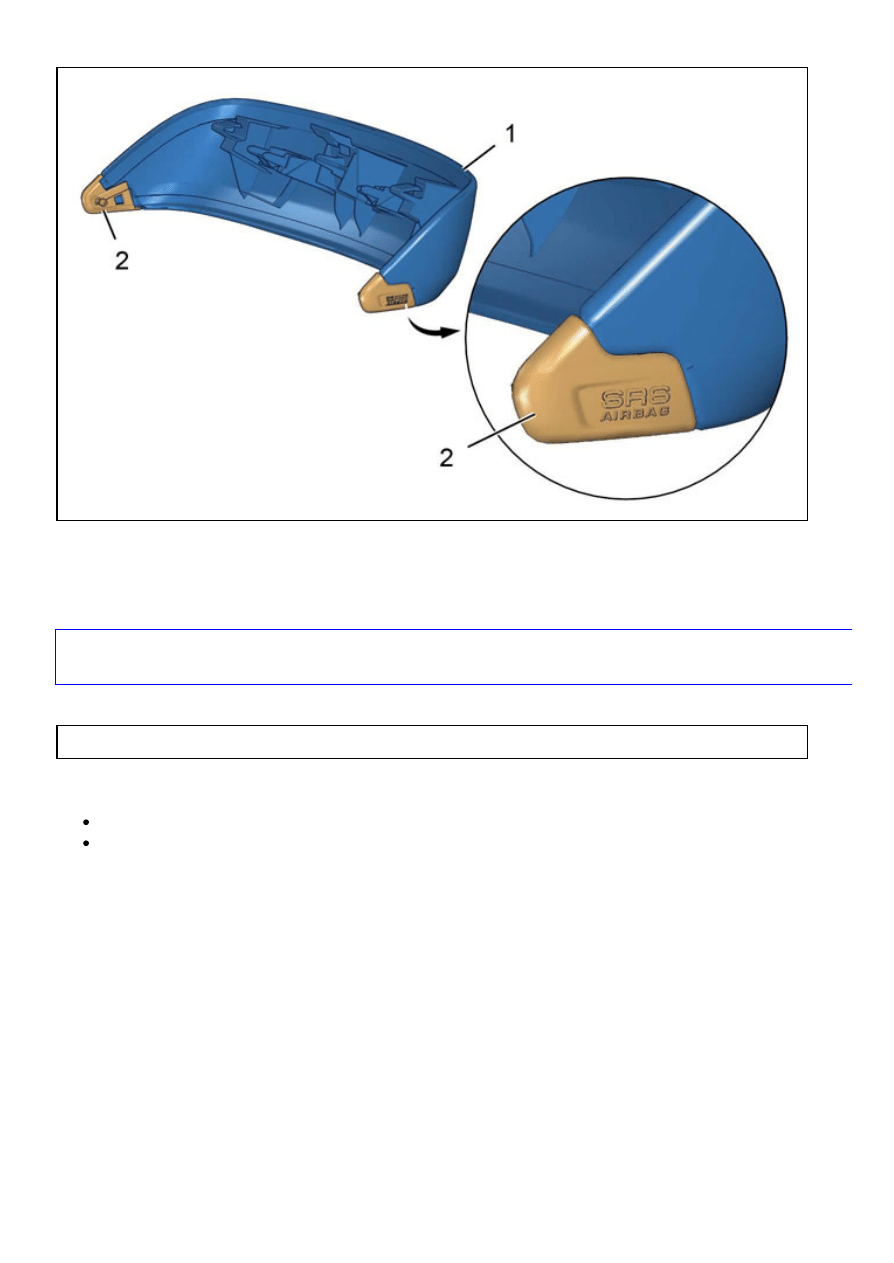

Rysunek : C5GG0CMD

UWAGA : Operacje symetryczne.

Przypiąć nakładki ozdobne (2) do korpusu (1) aż do oporu.

UWAGA : Nakładki ozdobne (2) z oznakowaniem "AIRBAG" zawsze znajdują się po zewnętrznej stronie siedzenia
na korpusie (1).

Rysunek : C5GG0CND

Zacisnąć :

Korpus (1) na oparciu siedzenia (w " b")
Korpus (1) na oparciu siedzenia na poziomie nakładek ozdobnych (2) (zgodnie z "e")
