Stromlaufplan

Ausgabe 11.03

Touran

Nr. 42/1

Zusatzwasserheizung,

● mit Funkempfänger für Zusatzwasserheizung

ab November 2003

Hinweise:

Informationen über
♦ Relaisplatz- und Sicherungsbelegungen
♦ Mehrfachsteckverbindungen
♦ Steuergeräte und Relais
♦ Masseverbindungen
⇒ Einbauorte in der Übersicht!

Informationen über
♦ Fehlersuchprogramme
⇒ geführte Fehlersuche

1

2

3

4

5

6

7

8

9

10

11

12

13

14

97-37799

519

J

T8f/5

br

0,5

654

gr/ge

0,35

T8f/1

M

V

54

2

1

T20c/14

ws/ro

0,35

T8f/3

T20c/5

*

*

1

2

N

279

br

1,0

E

16

J

364

T8f/6

T40/20

SB

30

20A

ro/ge

1,5

507

A

/+

sw

35,0

22A

SC

22

ro

16,0

SA

6

20

10A

ro/gr

0,5

34

gr/bl

0,5

T2g/2

br

2,5

378

br

4,0

li/ge

0,5

T2g/1

43

sw

6,0

I/2

656

E

16

382

368

br

1,5

br

4,0

44

249

br

1,5

Stromlaufplan

ws = weiß
sw = schwarz

ro = rot
br = braun
gn = grün
bl = blau
gr = grau
li

= lila

ge = gelb

Ausgabe 11.03

or = orange

Touran

Nr. 42/2

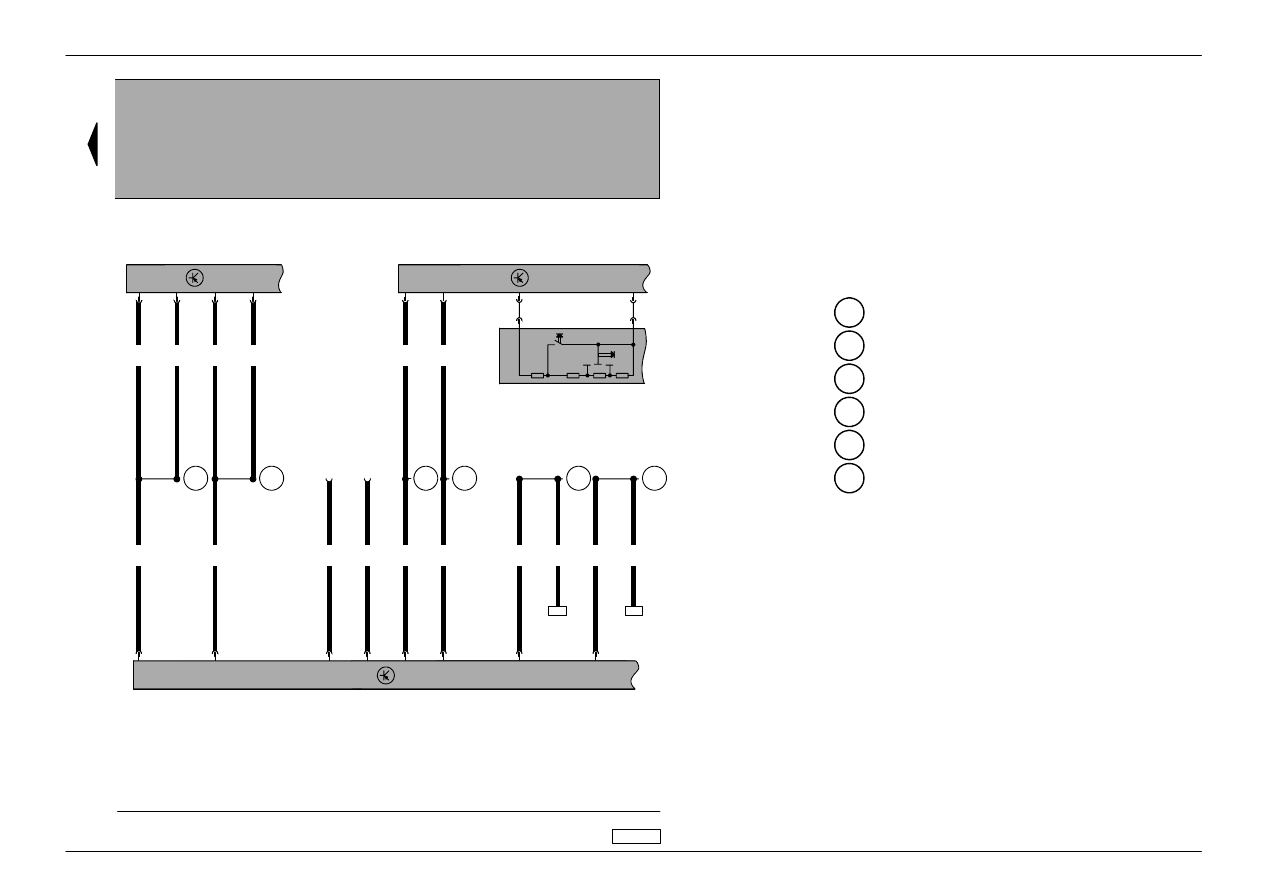

Steuergerät für Zusatzheizung, Absperrventil für
Kühlmittel Heizung, Dosierpumpe, Sicherungen

A

-

Batterie

E16 -

Schalter für Heizung und Heizleistung

J364 -

Steuergerät für Zusatzheizung

J519 -

Steuergerät für Bordnetz

N279 -

Absperrventil für Kühlmittel Heizung

SA6 -

Sicherung 6 auf Sicherungshalter Batterie

SB30 -

Sicherung 30 auf Sicherungshalter

SC22 -

Sicherung 22 auf Sicherungshalter

T2g -

Steckverbindung 2fach

T8f

-

Steckverbindung 8fach

T20c -

Steckverbindung 20fach

T40 -

Steckverbindung 40fach, unter der E-Box , im
Motorraum links

V54 -

Dosierpumpe, auf dem
Kraftstoffvorratsbehälter

44

-

Massepunkt Säule A links unten

249

-

Masseverbindung 2 im Leitungsstrang
Innenraum

368

-

Masseverbindung 3 im Hauptleitungsstrang

378

-

Masseverbindung 13 im Hauptleitungsstrang

382

-

Masseverbindung 17 im Hauptleitungsstrang

507

-

Schraubverbindung (30) am
Sicherungshalter/Batterie

654

-

Massepunkt D-Säule rechts

656

-

Massepunkt am Scheinwerfer rechts

*

-

Nur Fahrzeuge mit Heizung

15

16

17

18

19

20

21

22

23

24

25

26

27

28

97-37800

J

364

T8f/8

li/gr

1,0

50

519

J

T8f/7

T8f/4

can--h

can--l

or/li

0,35

or/br

0,35

M

V

6

Q

8

ws

2,5

T2k/1

T2k/2

ws

2,5

bl

0,35

bl

0,35

ro

0,35

ro

0,35

G

18

Â

G

189

Â

T3z/2

br

2,5

T3z/3

sw

2,5

M

V

55

2

1

T8e/2

T8e/6

T8e/3

T8e/7

68

70

Stromlaufplan

ws = weiß
sw = schwarz

ro = rot
br = braun
gn = grün
bl = blau
gr = grau
li

= lila

ge = gelb

Ausgabe 11.03

or = orange

Touran

Nr. 42/3

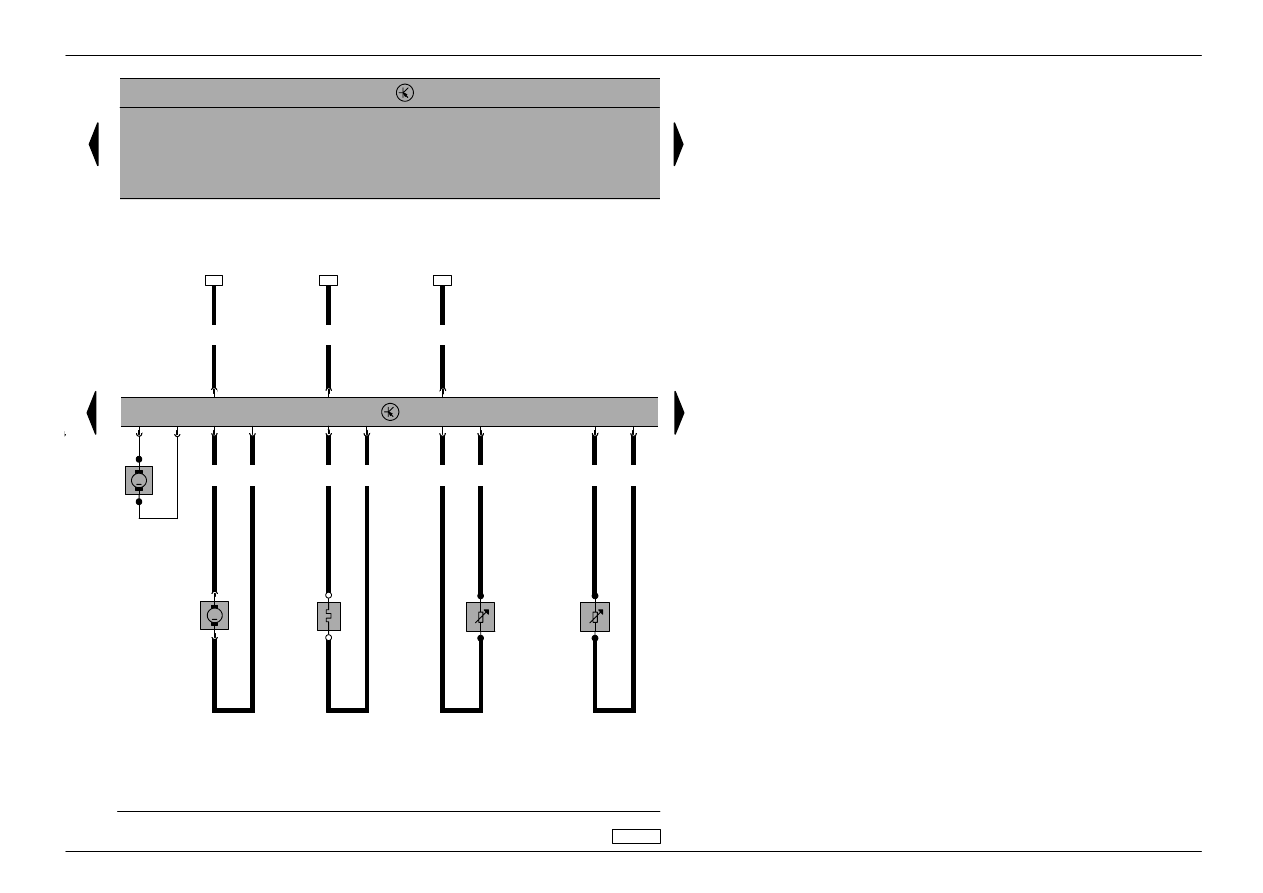

Steuergerät für Zusatzheizung, Umwälzpumpe,
Temperaturfühler, Überhitzungsfühler

G18 -

Temperaturfühler

G189 -

Überhitzungsfühler

J364 -

Steuergerät für Zusatzheizung

J519 -

Steuergerät für Bordnetz

T2k

-

Steckverbindung 2fach

T3z

-

Steckverbindung 3fach

T8e -

Steckverbindung 8fach

T8f

-

Steckverbindung 8fach

Q8

-

Glühkerze mit Flammenüberwachung

V6

-

Verbrennungsluft-Gebläse

V55 -

Umwälzpumpe

29

30

31

32

33

34

35

36

37

38

39

40

41

42

97-37801

li/br

0,35

T8f/2

R

149

T6j/2

HF

ro/gr

0,5

T6j/6

br

0,35

519

J

1

R

87

HF

R

54

R

66

Tel.

GPS

HF

HF

J

503

T6j/1

J

364

Z

66

47

373

br

1,5

Stromlaufplan

ws = weiß
sw = schwarz

ro = rot
br = braun
gn = grün
bl = blau
gr = grau
li

= lila

ge = gelb

Ausgabe 11.03

or = orange

Touran

Nr. 42/4

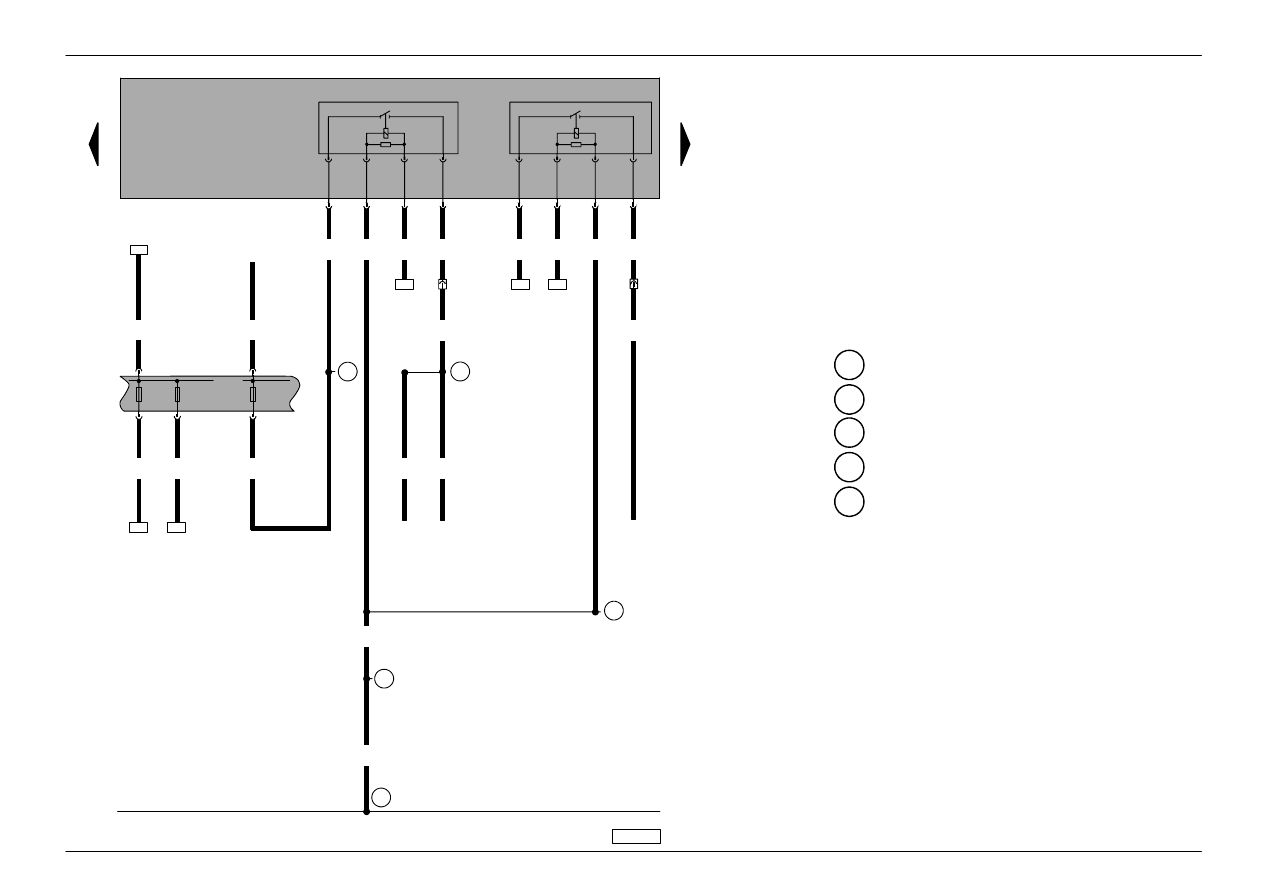

Steuergerät für Zusatzheizung, Antenne für Tele-
fon, Navigation, Standheizung, Funkempfänger Zu-
satzwasserheizung, Heizelement für Kraftstoff-Vor-
wärmung

J364 -

Steuergerät für Zusatzheizung

J503 -

Steuergerät mit Anzeigeeinheit für Radio und
Navigation

J519 -

Steuergerät für Bordnetz

R54 -

Mobilfunktelefon

R66 -

Antenne für Telefon, Navigation, Standheizung

R87 -

Antennenweiche

R149 -

Funkempfänger Zusatzwasserheizung

T6j

-

Steckverbindung 6fach

T8f

-

Steckverbindung 8fach

Z66 -

Heizelement für Kraftstoff-Vorwärmung

47

-

Massepunkt im Fußraum vorn rechts

373

-

Masseverbindung 8 im Hauptleitungsstrang

43

44

45

46

47

48

49

50

51

52

53

54

55

56

97-37802

ro/ge

4,0

44

br/li

1,0

li/gr

1,0

2

4

6

8

*

sw/ge

4,0

sw/li

1,0

br

0,5

sw

4,0

T

10k/2

J

301

T5/2

ro/ws

4,0

L5

bl/ge

4,0

J

301

T5/5

J

8

J

485

SA

6

sw

6,0

23

sw/bl

4,0

T

10k/3

bl/ge

2,5

238

366

br

1,5

br

4,0

bl/ge

4,0

N

24

T4r/2

E

16

sw/ge

4,0

31a

SC

31

15A

54

53

sw/li

1,0

44

43

E

16

6

7

1

5

3

2

L59

52a

25A

20

SC

52

ro

16,0

ro/ge

4,0

35a

10A

SC

35

Stromlaufplan

ws = weiß
sw = schwarz

ro = rot
br = braun
gn = grün
bl = blau
gr = grau
li

= lila

ge = gelb

Ausgabe 11.03

or = orange

Touran

Nr. 42/5

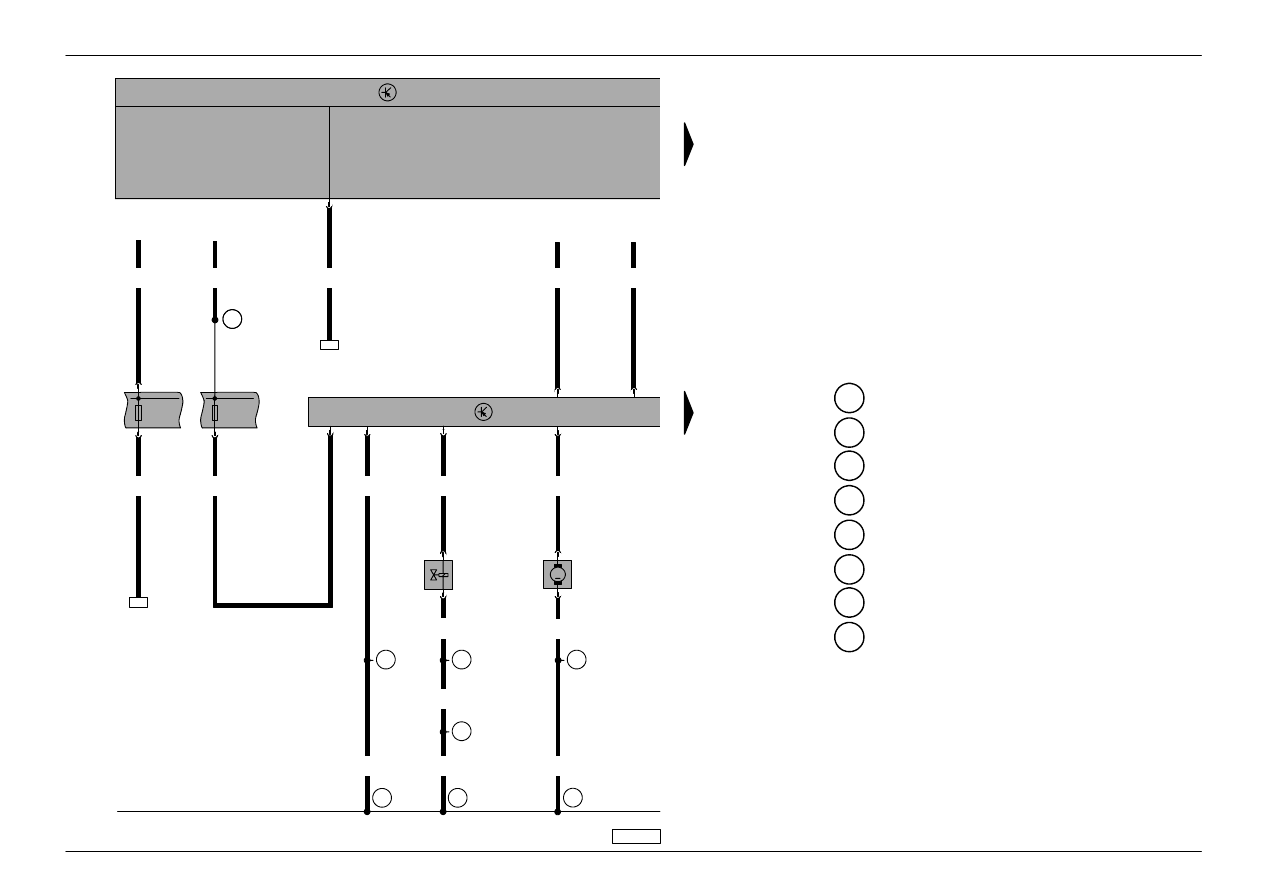

Relais für Standheizung, Relais für Standheizbe-
trieb, Sicherungen

E16 -

Schalter für Heizung und Heizleistung

J8

-

Relais für Standheizung

J301 -

Steuergerät für Klimaanlage

J485 -

Relais für Standheizbetrieb

N24 -

Vorwiderstand für Frischluftgebläse mit
Überhitzungssicherung

SA6 -

Sicherung 6 auf Sicherungshalter/Batterie

SC31 -

Sicherung 31 auf Sicherungshalter

SC35 -

Sicherung 35 auf Sicherungshalter

SC52 -

Sicherung 52 auf Sicherungshalter

T4r

-

Steckverbindung 4fach

T5

-

Steckverbindung 5fach

T10k -

Steckverbindung 10fach, am Heizgerät

44

-

Massepunkt Säule A links unten

238

-

Masseverbindung 1 im Leitungsstrang
Innenraum

366

-

Masseverbindung 1 im Hauptleitungsstrang

L5

-

Verbindung 1 im Leitungsstrang Klimagerät

L59

-

Plusverbindung (30) im Leitungsstrang
Heizgerät

57

58

59

60

61

62

63

64

65

66

67

68

69

70

97-37803

or/gn

0,35

T20d/
14

5

6

533

J

T20d/
15

B397

T20/15

T20/5

or/br

0,35

or/gn

0,35

or/br

0,35

B406

A204

A205

T20/18

T20/8

or/gn

0,35

or/br

0,35

or/gn

0,35

or/gn

0,35

or/br

0,35

or/br

0,35

T36/
11

T36/
13

T36/
10

T36/
12

285

J

T20/20

T20/10

A178

A179

or/li

0,35

or/li

0,35

or/br

0,35

or/br

0,35

20

17

T20/19

T20/9

T16/6

T16/14

ge

0,35

br

0,35

527

J

92

E

86

E

Stromlaufplan

ws = weiß
sw = schwarz

ro = rot
br = braun
gn = grün
bl = blau
gr = grau
li

= lila

ge = gelb

Ausgabe 11.03

or = orange

Touran

Nr. 42/6

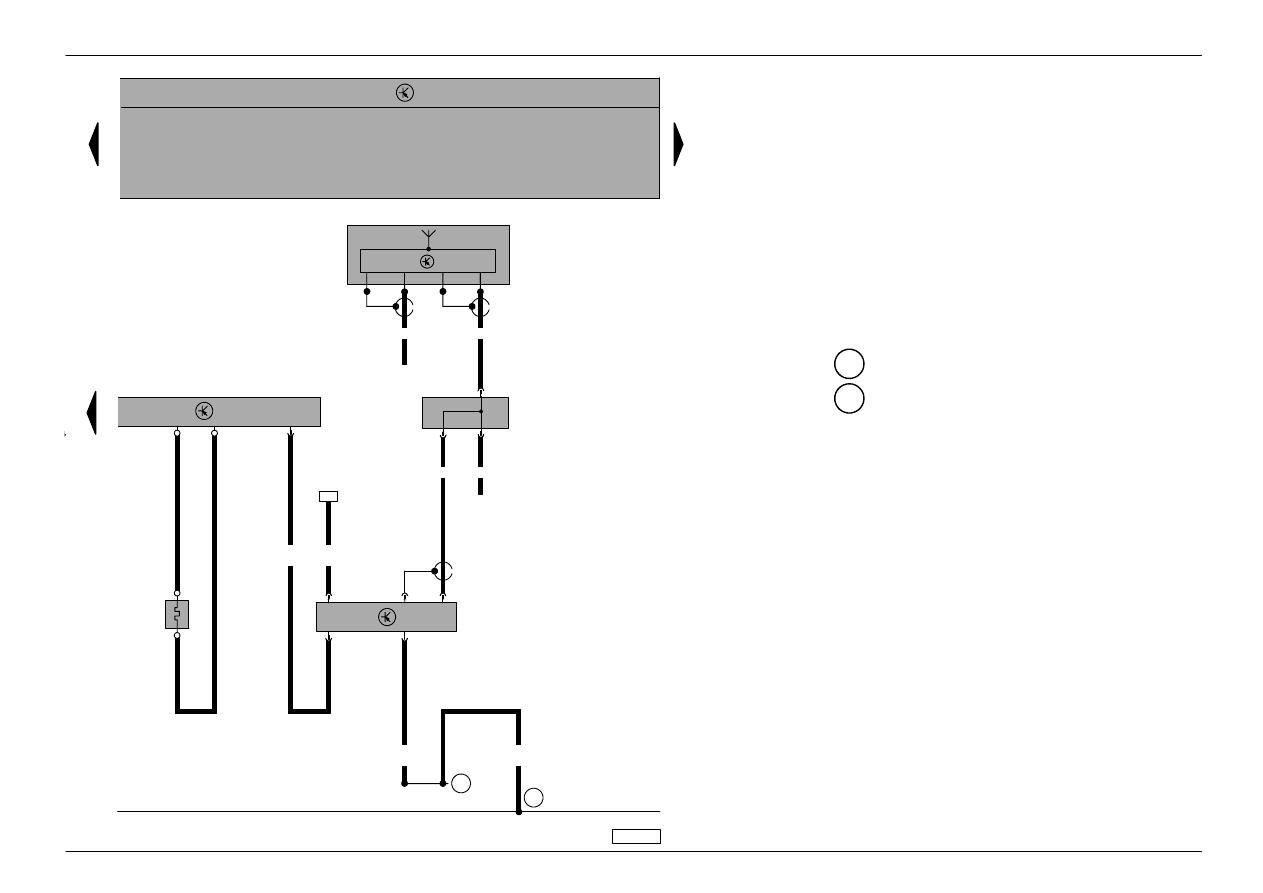

Abruftaste für Multifunktionsanzeige, Reset-Taste,
Diagnose-Interface

für

Datenbus,

Diagnosean-

schluß

E86 -

Abruftaste für Multifunktionsanzeige

E92 -

Reset-Taste

J285 -

Steuergerät im Schalttafeleinsatz

J533 -

Diagnose-Interface für Datenbus

T16

-

Steckverbindung 16fach, Diagnoseanschluß
unter der Schalttafel links

T20 -

Steckverbindung 20fach

T20d -

Steckverbindung 20fach

T36 -

Steckverbindung 36fach

A178

-

Verbindung (CAN-Bus Infotainment, High) im
Schalttafelleitungsstrang

A179

-

Verbindung (CAN-Bus Infotainment, Low) im
Schalttafelleitungsstrang

A204

-

Verbindung (CAN-Bus Schalttafeleinsatz, High)
im Schalttafelleitungsstrang

A205

-

Verbindung (CAN-Bus Schalttafeleinsatz, Low)
im Schalttafelleitungsstrang

B397

-

Verbindung 1 (CAN-Bus Komfort High) im
Hauptleitungsstrang

B406

-

Verbindung 1 (CAN-Bus Komfort Low) im
Hauptleitungsstrang
