1. WPROWADZENIE

Poradnik będzie Ci pomocny w przyswajaniu wiedzy na temat przygotowania zapraw,

klejów i mieszanek betonowych, ich właściwości, rozpoznawania oraz w kształtowaniu
umiejętności dobierania materiałów do określonych robót budowlanych.

W poradniku zamieszczono:

1. Wymagania wstępne, czyli wykaz niezbędnych umiejętności i wiedzy, które powinieneś

mieć opanowane, aby przystąpić do realizacji tej jednostki modułowej.

2. Cele kształcenia tej jednostki modułowej.
3. Materiał nauczania (rozdział 4), który umożliwia samodzielne przygotowanie się

do wykonania ćwiczeń i zaliczenia sprawdzianów. Obejmuje on również ćwiczenia, które
zawierają wykaz materiałów, narzędzi i sprzętu potrzebnych do realizacji ćwiczeń.
Przed ćwiczeniami zamieszczono pytania sprawdzające wiedzę potrzebną do ich
wykonania. Po ćwiczeniach zamieszczony został sprawdzian postępów. Wykonując
sprawdzian postępów, powinieneś odpowiadać na pytania tak lub nie, co oznacza,
że opanowałeś materiał albo nie.

4. Sprawdzian osiągnięć, w którym zamieszczono instrukcję dla ucznia oraz zestaw zadań

testowych sprawdzających opanowanie wiedzy i umiejętności z zakresu całej jednostki.
Zamieszczona została także karta odpowiedzi.

5. Wykaz literatury obejmujący zakres wiadomości dotyczący tej jednostki modułowej,

która umożliwi Ci pogłębienie nabytych umiejętności.

Jeżeli masz trudności ze zrozumieniem tematu lub ćwiczenia, to poproś nauczyciela

lub instruktora o wyjaśnienie i ewentualne sprawdzenie, czy dobrze wykonujesz daną
czynność.

Jednostka modułowa: Przygotowanie zapraw, klejów i mieszanek betonowych, której

treści teraz poznasz, jest jednym z elementów modułu 713[05].Z1 „Technologie
wykonywania posadzek” i jest zaznaczona na zamieszczonym schemacie na stronie 5.

Bezpieczeństwo i higiena pracy

W czasie pobytu w pracowni musisz przestrzegać regulaminów, przepisów

bezpieczeństwa i higieny pracy oraz instrukcji przeciwpożarowych, wynikających z rodzaju
wykonywanych prac. Przepisy te poznasz podczas trwania nauki.

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

Schemat układu jednostek modułowych

713[05].Z1

Technologie wykonywania posadzek

713[05].Z1.01

Dobieranie materiałów, narzędzi i sprzętu

713[05].Z1.02

Przygotowanie zapraw, klejów

i mieszanek betonowych

713[05].Z1.03
Wykonywanie

izolacji przeciwwilgociowych

713[05].Z1.05

Wykonywanie podkładów pod posadzki

713[05].Z1.04

Wykonywanie izolacji

termicznych i akustycznych

713[05].Z1.06

Wykonywanie posadzek jastrychowych

713[05].Z1.07

Wykonywanie posadzek z drewna

i materiałów drewnopochodnych

713[05].Z1.08

Wykonywanie posadzek

z materiałów mineralnych

713[05].Z1.09

Wykonywanie posadzek

z tworzyw sztucznych

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

2. WYMAGANIA WSTĘPNE

Przystępując do realizacji programu jednostki modułowej powinieneś umieć:

−

rozpoznawać podstawowe materiały budowlane,

−

posługiwać się podstawowymi pojęciami z zakresu budownictwa,

−

wykonywać szkice podstawowymi technikami rysunkowymi,

−

dobierać materiały, narzędzia i sprzęt,

−

przygotowywać narzędzia i sprzęt do pracy,

−

stosować podstawowe przepisy bezpieczeństwa i higieny pracy,

−

korzystać z różnych źródeł informacji.

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

3. CELE KSZTAŁCENIA

W wyniku realizacji programu jednostki modułowej powinieneś umieć:

−

rozpoznać i nazwać materiały potrzebne do sporządzenia zapraw i mieszanek
betonowych,

−

ocenić przydatność kruszyw i spoiw budowlanych do sporządzenia zapraw i mieszanek
betonowych,

−

użyć wody przydatnej do celów budowlanych,

−

dozować składniki zapraw i mieszanek betonowych,

−

odmierzyć materiały sypkie,

−

przygotować ręcznie i mechanicznie zaprawy i mieszanki betonowe,

−

określić konsystencje i urabialność zapraw oraz świeżych mieszanek betonowych,

−

przeliczyć składniki z dozowania wagowego na objętościowe i odwrotnie,

−

sporządzić zaprawy z gotowych suchych mieszanek,

−

przygotować masę lastrykową,

−

zastosować właściwe dodatki i domieszki chemiczne,

−

prognozować warunki stosowania dodatków i domieszek chemicznych,

−

zaproponować recepturę potrzebnej marki i rodzaju zaprawy,

−

przygotować samopoziomujące zaprawy anhydrytowe,

−

pielęgnować zaprawy i betony w warunkach koniecznych,

−

zagęszczać mieszanki betonowe,

−

korzystać z instrukcji przygotowania różnorodnych klejów,

−

przygotować zaprawy klejowe,

−

zastosować zaprawy klejowe,

−

przygotować i stosować zaprawy i masy do fugowania,

−

przygotować kity i lepiki oraz masy plastyczne,

−

rozpoznać, porównać i wskazać zastosowanie klejów do różnych materiałów
posadzkarskich,

−

przyjmować odpowiedzialność za jakość przygotowywanych materiałów,

−

zorganizować stanowisko pracy zgodnie z wymogami technologicznymi,

−

prowadzić oszczędną gospodarkę materiałami,

−

sporządzić zapotrzebowanie ilościowe na materiały,

−

sporządzić rozliczenie materiałów,

−

obliczyć ilość sporządzanych mieszanek,

−

transportować materiały na placu budowy i stanowisku pracy,

−

przechować materiały na placu budowy i w magazynach,

−

przestrzegać przepisów bhp przy stosowaniu domieszek toksycznych.

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

4. MATERIAŁ NAUCZANIA

4.1. Spoiwa cementowe, wapienne, gipsowe i magnezjowe

4.1.1. Materiał nauczania

Spoiwem budowlanym nazywa się drobno zmielone substancje pochodzenia

mineralnego, które po zarobieniu wodą wykazują zdolności wiązania i twardnienia.
Rozróżniamy spoiwa powietrzne i hydrauliczne. Spoiwa hydrauliczne to takie, które wiążą
i twardnieją zarówno na powietrzu jak i pod wodą. Spoiwa powietrzne wiążą i twardnieją na
powietrzu.

Spoiwa cementowe
Podstawowymi surowcami do produkcji cementu są wapienie i gliny, zawierające

minerały będące źródłem substancji chemicznych, z których składa się cement.

Cement portlandzki jest spoiwem zawierającym klinkier cementowy i dodatek gipsu,

który spełnia funkcję regulatora wiązania. Cement portlandzki stosuje się do wszystkich
zapraw i betonów dojrzewających w warunkach naturalnych lub poddawanych obróbce
cieplnej, a cement szybko twardniejący ponadto do wykonywania między innymi konstrukcji
wymagających szybkiego przyrostu wytrzymałości (betonów sprężonych, prefabrykatów
żelbetowych o wysokich klasach wytrzymałości itp.).

Cement hutniczy, w skład którego prócz klinkieru cementowego i gipsu, wchodzi żużel

wielkopiecowy granulowany, wykazuje większą niż inne cementy odporność chemiczną,
dlatego może być stosowany do wytwarzania betonów narażonych na działanie
np. agresywnych wód gruntowych czy wody morskiej. Z uwagi na wytwarzane niskie ciepło
podczas procesu hydratacji nie powinien być używany do robót wykonywanych w warunkach
niskich temperatur.

Cement pucolanowy stosuje się do wykonywania budowli dla budownictwa ogólnego,

ale szczególnie budowli specjalistycznych, wodno-inżynieryjnych oraz betonów narażonych
na agresję chemiczną.

Cement zarobiony wodą daje zaczyn cementowy, który przyjmuje postać masy

plastycznej, dającej się łatwo uformować. Po upływie pewnego czasu zaczyn gęstnieje
i twardnieje, przybierając postać kamienia. Rozróżnia się dwa okresy przechodzenia zaczynu
cementowego od stanu plastycznego do stwardnienia:

– wiązanie cementu (rozpoczyna się w czasie około 60 minut od zarobienia wodą, a kończy

po 10 godzinach),

– twardnienie cementu (rozpoczyna się po zakończeniu wiązania i trwa miesiącami).

Największy przyrost wytrzymałości następuje po 28 dniach i tę wartość przyjęto jako

miarodajną do określenia wytrzymałości zapraw i betonów.

Spoiwa wapienne
Surowcem do produkcji spoiw wapiennych są skały zawierające węglan wapnia CaCO

Spoiwa wapienne są stosowane do przygotowania zapraw budowlanych murarskich
i tynkarskich.

Wapno jest spoiwem uzyskiwanym w wyniku wypalania kamieni wapiennych

w temperaturze 900 ÷ 1000

Wapno palone (niegaszone) w kawałkach jest półproduktem spoiwa wapiennego

otrzymywanym w wyniku wypalania kamienia wapiennego.

Wapno hydratyzowane jest to wapno gaszone metodą przemysłową.
Wapno gaszone jest spoiwem wapiennym otrzymywanym w wyniku gaszenia wapna

palonego wodą. Do zapraw budowlanych może być ono stosowane po uprzednim co najmniej

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

3 – miesięcznym dołowaniu, podczas którego następuje jego dogaszanie, a jego konsystencja
przybiera postać ciasta.

Twardnienie spoiwa wapiennego polega na reakcji chemicznej wodorotlenku wapnia

z kwasem węglowym, który powstaje z połączenia dwutlenku węgla zawartego w powietrzu
z wodą zarobową. Proces ten nosi nazwę karbonatyzacji spoiwa wapiennego.

Wapno hydrauliczne jest spoiwem hydraulicznym, a więc posiada zdolność wiązania

i twardnienia pod wodą. Powstaje w procesie wypalania wapieni zawierających oprócz
węglanu wapnia takie domieszki jak dwutlenek krzemu, tlenek glinu, tlenek żelaza. Zmielone,
a następnie gaszone metodą przemysłową wapno hydrauliczne ma postać drobnego proszku
barwy szarawej lub żółtawej. Zaprawa przygotowana z użyciem jako spoiwa wapna
hydraulicznego wykazuje większą wytrzymałość oraz odporność na działanie wilgoci.

Spoiwa gipsowe
Gips jest spoiwem wypalanym w temperaturze 125 ÷ 180

C z kamienia gipsowego,

a następnie mielonym na drobny proszek.
Na potrzeby budownictwa produkuje się:

– gips budowlany (PN-B-30041),
– gipsy specjalne: gips szpachlowy, gips tynkarski, klej gipsowy (PN-B-30042).
Spoiwa gipsowe dzieli się w zależności od:

a) czasu wiązania na trzy odmiany:

A – szybko wiążące,
B – normalnie wiążące,
C – wolno wiążące.

b) wytrzymałości, jaką wykazują po dwóch godzinach twardnienia na 6 marek: G-2, G-3,

G -4, G-7, G-8, G-10.

c) od stopnia zmielenia na dwa rodzaje: średnio mielone, drobno mielone.

Gipsowe spoiwa specjalne dzieli się na:

a) dwie marki: G-4 i G-5,
b) dwa rodzaje: grubo mielone i drobno mielone.

Spoiwa gipsowe zarabia się wodą, wsypując gips do uprzednio odmierzonej ilości wody,

nigdy w odwrotnej kolejności. Zaczyn gipsowy, który nie jest wykorzystany przed upływem
czasu wiązania (czyli 15 ÷ 30 minut), nie nadaje się do użytku.

Właściwości spoiw gipsowych:

– ognioodporność,
– powoduje korozję stali,
– obojętny odczyn chemiczny,
– zdolność do pęcznienia przy twardnieniu,

–

zmniejszenie wytrzymałości na ściskanie wskutek zawilgocenia

Spoiwo magnezjowe – jest mieszaniną tlenku magnezu i chlorku magnezu. Spoiwo

magnezjowe, zwane również cementem Sorela (nazwa pochodzi od nazwiska wynalazcy),
otrzymuje się przez zmieszanie tlenku i chlorku magnezu w stosunku 3:1 lub 4:1. Spoiwo
magnezjowe szybko twardnieje, osiągając 50% wytrzymałości po 24 godzinach
i 90% wytrzymałości po 7 dniach. Wykazuje zdolność wiązania wypełniaczy mineralnych
i organicznych. W robotach posadzkarskich stosuje się do wykonywania posadzek
skałodrzewnych.

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

4.1.2. Pytania sprawdzające

Odpowiadając na pytania, sprawdzisz, czy jesteś przygotowany do wykonania ćwiczeń.

1. Jaką substancję nazywa się spoiwem budowlanym?
2. Co oznaczają terminy: spoiwa powietrzne, spoiwa hydrauliczne?
3. Czy umiesz wskazać różnicę między wapnem palonym a wapnem gaszonym?
4. Czym różni się wapno hydrauliczne od wapna zwykłego?
5. Jakie podstawowe surowce stosuje się do produkcji cementu?
6. Co oznaczają pojęcia wiązanie i twardnienie cementu?
7. Po jakim czasie uzyskuje się największy przyrost wytrzymałości cementu?
8. Którego cementu nie powinniśmy używać do robót budowlanych wykonywanych

w niskich temperaturach?

9. Czym jest gips i jakie odmiany gipsu produkowane są w Polsce?
10. W jaki sposób zarabia się wodą spoiwa gipsowe?
11. Mieszaniną jakich substancji jest spoiwo magnezjowe?

4.1.3. Ćwiczenia

Ćwiczenie 1

Na podstawie poniższego opisu, podającego krótką charakterystykę, określ rodzaj

spoiwa.

Charakterystyki spoiw:

a) Spoiwo wykazuje większą niż inne cementy odporność chemiczną, dlatego może być

stosowane do wytwarzania betonów narażonych na działanie substancji agresywnych.

b) Spoiwo z uwagi na niskie ciepło wytwarzane podczas procesu hydratacji nie powinno

być używane do robót wykonywanych w warunkach niskich temperatur.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) zapoznać się z charakterystykami spoiw,
2) określić rodzaj spoiwa pasującego do opisu,
3) sporządzić notatki,
4) zaprezentować wykonane ćwiczenie.

Wyposażenie stanowiska pracy:

–

notatnik,

–

przybory do pisania,

–

charakterystyki spoiw budowlanych,

–

literatura z rozdziału 6.

Ćwiczenie 2

Na podstawie poniższego opisu, podającego krótką charakterystykę, określ rodzaj

spoiwa.

Opis spoiwa: Do przygotowania zapraw budowlanych może być stosowane,

po uprzednim co najmniej 3-miesięcznym dołowaniu, podczas którego następuje jego
dogaszanie, a jego konsystencja przybiera postać ciasta.

Sposób wykonania ćwiczenia

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

Aby wykonać ćwiczenie, powinieneś:

1) zapoznać się z charakterystyką spoiwa,
2) określić rodzaj spoiwa pasującego do charakterystyki,
3) sporządzić notatkę,
4) zaprezentować wykonane ćwiczenie.

Wyposażenie stanowiska pracy:

–

notatnik,

–

przybory do pisania,

–

literatura z rozdziału 6.

Ćwiczenie 3

Na podstawie poniższego opisu, podającego krótką charakterystykę, określ rodzaj

spoiwa.

Opis spoiwa: spoiwo charakteryzuje się następującymi właściwościami:

– ognioodpornością,
– korodującym działaniem na stal,
– obojętnym odczynem chemicznym,
– zdolnością do pęcznienia podczas twardnienia,
– zmniejszeniem wytrzymałości na ściskanie wskutek zawilgocenia.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) przeanalizować właściwości spoiw,
2) wybrać poprawną odpowiedź,
3) zaprezentować wykonane ćwiczenie.

Wyposażenie stanowiska pracy:

– charakterystyki spoiw budowlanych,
– literatura z rozdziału 6.

4.1.4. Sprawdzian postępów

Czy potrafisz:

Tak

Nie

1) zdefiniować takie pojęcia jak:

– spoiwo budowlane?

– spoiwo powietrzne?

– spoiwo hydrauliczne?

2) zdefiniować takie pojęcia jak:
– wiązanie cementu?

– twardnienie cementu?

3) scharakteryzować takie materiały jak:
–

wapno palone?

–

wapno gaszone?

–

wapno hydratyzowane?

4) scharakteryzować takie materiały jak:

–

cement hutniczy?

–

cement portlandzki?

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

–

cement pucolanowy?

5) rozróżnić takie materiały jak:
–

gips?

–

spoiwo magnezjowe?

6) zastosować takie materiały jak:
–

wapna palonego?

–

wapna gaszonego?

7) wskazać zastosowanie takich materiałów jak:
–

cementu hutniczego?

–

cementu portlandzkiego?

8) wskazać zastosowanie takich materiałów jak:
–

gipsu?

–

spoiwa magnezjowego?

9) rozpoznać spoiwa budowlane na podstawie ich właściwości, np.:
–

wapno palone?

–

wapno gaszone?

10) rozpoznać spoiwa budowlane na podstawie ich właściwości, np.:
–

cement hutniczy?

–

cement portlandzki?

11) rozpoznać spoiwa budowlane na podstawie ich właściwości, np.:

–

gips?

–

spoiwo magnezjowe?

12) ocenić przydatność spoiw do sporządzenia zapraw i mieszanek

betonowych?

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

4.2. Kruszywa drobne naturalne i sztuczne

4.2.1. Materiał nauczania

Kruszywa
Kruszywa są to ziarniste materiały budowlane (naturalne lub sztuczne), wchodzące

w skład zapraw i betonów, bitumicznych mieszanek do budowy dróg, warstw nawierzchni
drogowych, warstw filtracyjnych, urządzeń drenażowych itp. Rozróżnia się kruszywa:
–

mineralne – uzyskiwane w procesie mechanicznej przeróbki surowców skalnych,

–

sztuczne – uzyskiwane z surowców mineralnych, których struktura uległa przemianom
w wyniku przeprowadzonych procesów cieplnych.

Kruszywa mineralne
Zależnie od pochodzenia surowca skalnego i od sposobu produkowania dzieli się

na kruszywa: naturalne i łamane.

Kruszywa naturalne

Są produktami rozpadu twardych skał osadowych, które następnie poddawane są obróbce

polegającej na sortowaniu, uszlachetnianiu i kruszeniu większych ziaren. W wyniku tej
obróbki otrzymuje się:
–

piasek zwykły,

–

żwir jednofrakcyjny i wielofrakcyjny,

–

mieszankę kruszywa (sortowaną drobną i grubą),

–

pospółkę tzn. mieszankę kruszywa drobnego i grubego.
Kruszywa łamane

Są otrzymywane w wyniku pokruszenia litych skał magmowych oraz niektórych skał

osadowych i metamorficznych. Do wyrobu kruszywa łamanego wykorzystuje się przeważnie
kamienie łamane będące produktem ubocznym obrabiania bloków kamiennych.

Rozróżnia się następujące asortymenty kruszywa łamanego:

–

zwykłe: miał, klinkier, tłuczeń, pospółka,

–

granulowane: piasek łamany, grys, mieszanka sortowana (drobna lub gruba).

Kruszywa sztuczne

Otrzymuje się je między innymi z glin pęczniejących, spiekanych popiołów lotnych

i łupków przywęglowych, żużla wielkopiecowego i paleniskowego. W zależności od gęstości
pozornej kruszywa sztuczne dzieli się na lekkie i zwykłe.

Wymagania techniczne
Kruszywo budowlane jako jeden z głównych składników zapraw i betonów tworzy ich

wewnętrzną strukturę, mającą wpływ na ich właściwości techniczne. Kruszywo budowlane
musi spełniać określone wymagania dotyczące:
–

wytrzymałości na ściskanie,

–

kształtu ziaren,

–

uziarnienia,

–

czystości,

–

stałej objętości,

–

przyczepności do spoiw,

–

izolacyjności cieplnej.

Ziarna kruszywa powinny mieć wytrzymałość na ściskanie nie niższą niż wymagana

wytrzymałość betonu lub zaprawy, do których wytworzenia będą zastosowane.
Tę właściwość nazywa się marką kruszywa. Liczbowo odpowiada ona wytrzymałości betonu
na ściskanie w MPa, do wytworzenia którego kruszywo ma być wykorzystane.

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

Ziarna kruszywa nie powinny wykazywać zmian swojej objętości takich jak skurcz

i pęcznienie.

Kształt ziaren kruszywa powinien być zbliżony do kulistego, gdyż takie ziarna

rozmieszczają się najgęściej.

Kruszywo do betonów powinno stanowić mieszankę ziaren różnej wielkości dobranej

w odpowiedniej proporcji, a ponadto nie może zawierać zanieczyszczeń ilastych,
organicznych oraz pyłów.

Kruszywo stosowane do betonów lekkich i zapraw ciepłochronnych powinno

charakteryzować się możliwie niskim współczynnikiem przewodzenia ciepła. Ten warunek
może spełniać kruszywo porowate o zamkniętej strukturze porów oraz małej gęstości
pozornej.

Kruszywo do betonu
Do wytwarzania betonu zwykłego stosuje się kruszywa mineralne naturalne lub łamane

o gęstości pozornej 1800

3000 kg/m

Kruszywa do wytwarzania betonu zwykłego można podzielić na następujace grupy

asortymentowe:
–

piasek zwykły i piasek łamany (ziarna do 2 mm),

–

żwir, grys i grys z otoczaków (ziarna od 2 do 63 mm),

–

mieszanki kruszywa naturalnego sortowanego (ziarna od 0,125 do 63 mm),

–

mieszanki kruszywa łamanego i z otoczaków (ziarna od 0,125 do 63 mm).
Kruszywa drobne (piaski) nie powinny zawierać części pylastych więcej niż 4% wagowo.
Do wytwarzania betonu lekkiego stosuje się kruszywa mineralne łamane ze skał

lub sztuczne pochodzenia mineralnego o gęstości pozornej nie przekraczającej 1800 kg/m

Rozróżnia się cztery grupy kruszyw lekkich:

–

łamane ze skał porowatych, np.

węglanoporyt, uzyskiwany z wapieni lekkich,

–

spiekane z surowców ilastych, np. keramzyt,

glinoporyt,

–

spiekane z odpadów przemysłowych, np. popiołoporyt,

–

odpady paleniskowe, np. żużel paleniskowy.
Rozróżnia się 4 marki kruszywa lekkiego: 2,5; 7,5; 15; 25. Podział ten wynika z gęstości

pozornej i gwarantowanej wytrzymałości na ściskanie betonu, do wytworzenia którego mogą
być użyte. Kruszywa do betonów lekkich w zależności od rozmiaru uziarnienia dzieli się
na dwa rodzaje :
–

I – drobne do 4,0 mm,

–

II – grube od 2,0 do 31,5 mm.

Kruszywo do zapraw – piasek

Piasek do zapraw to drobne kruszywo mineralne naturalne lub łamane uzyskiwane

z pokruszenia różnych skał oraz bardzo drobne frakcje lekkich kruszyw sztucznych.

Piaski naturalne stosowane do wytwarzania zapraw budowlanych, w zależności

od uziarnienia, dzieli się na dwie odmiany zawierające następujące frakcje:

– 0 ÷ 2,0 mm – odmiana I,
– 0 ÷ 1,0 mm – odmiana II.

Podstawą podziału piasków na dwa gatunki jest zawartość pyłów mineralnych
oraz zanieczyszczeń obcych (Tabela 1).

Do wytwarzania betonów lekkich i tzw. zapraw budowlanych ciepłych stosuje się piaski

sztuczne, które charakteryzują się niską gęstością pozorną oraz wysokim stopniem
porowatości i zawierają frakcje 0 ÷ 4,0 mm.

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

4.2.2. Pytania sprawdzające

Odpowiadając na pytania, sprawdzisz, czy jesteś przygotowany do wykonania ćwiczeń.

1. Jaki materiał nazywa się kruszywem?
2. Jakiego pochodzenia są kruszywa?
3. Na czym polega obróbka mineralnych kruszyw naturalnych pozyskiwanych z kopalni

piasku i koryt rzek?

4. Jakie asortymenty kruszywa otrzymuje się w wyniku obróbki mineralnych kruszyw

łamanych?

5. Jaką własność kruszywa nazywa się marką kruszywa?
6. Jakie wymagania musi spełniać kruszywo do zapraw i betonów (wytrzymałość

na ściskanie, stała objętość, kształt ziaren, przyczepność do spoiw, czystość, izolacyjność
cieplna)?

7. Jakie kruszywa stosuje się do wytwarzania zapraw budowlanych?
8. Jakie znasz cechy piasku naturalnego i jego odmiany?
9. Jakie znasz główne cechy piasku sztucznego?
10. Do wytwarzania jakich zapraw stosuje się piaski sztuczne?
11. Jakie kruszywa stosuje się do wytwarzania betonu zwykłego?
12. Jakie znasz grupy asortmentowe kruszywa do betonu zwykłego?
13. Od czego zależy wytrzymałość kruszywa?
14. Jakie kruszywa stosuje się do wytwarzania betonu lekkiego?
15. Jakie znasz grupy kruszyw lekkich?
16. Czy potrafisz wymienić nazwy kruszyw do betonów lekkich?

4.2.3. Ćwiczenia

Ćwiczenie 1

Z grupy przedstawionych próbek naturalnych kruszyw mineralnych wybierz: piasek

łamany, żwir, pospółkę. Omów cechy, które pozwoliły rozpoznać i wybrać wskazane
kruszywa. Wskaż zastosowanie wybranych naturalnych kruszyw mineralnych.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) rozpoznać próbki kruszyw,
2) scharakteryzować przedstawione rodzaje kruszyw,
3) ocenić właściwości kruszyw,
4) dopasować właściwości do wybranych kruszyw,
5) wskazać zastosowanie wybranych naturalnych kruszyw mineralnych,
6) zaprezentować wykonane ćwiczenie.

Wyposażenie stanowiska pracy:

–

próbki kruszyw: piasek łamany, żwir, pospółka, piasek rzeczny, kruszywo łamane,

–

literatura dotycząca kruszyw z rozdziału 6.

Ćwiczenie 2

Z grupy przedstawionych próbek kruszyw sztucznych wybierz: keramzyt, żużel

paleniskowy, pumeks hutniczy. Omów cechy, które pozwoliły rozpoznać i wybrać wskazane
kruszywa.

Podaj zastosowanie kruszyw sztucznych.

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) zapoznać się z próbkami kruszyw sztucznych,
2) zapoznać się z rodzajami kruszyw sztucznych,
3) dopasować nazwy kruszyw do próbek,
4) ocenić właściwości kruszyw,
5) podać zastosowanie kruszyw sztucznych,
6) zaprezentować wykonane ćwiczenie.

Wyposażenie stanowiska pracy:

– próbki kruszyw sztucznych: keramzyt, żużel paleniskowy, pumeks hutniczy, żużel

granulowany, popiołoporyt,

– literatura dotycząca kruszyw sztucznych z rozdziału 6.

Ćwiczenie 3

Z grupy przedstawionych kruszyw wybierz: żużel granulowany, piasek rzeczny,

keramzyt, grysy do lastryka. Wskaż zastosowanie wybranych materiałów.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) zapoznać się z próbkami kruszyw,
2) wybrać wskazane kruszywa,
3) wymienić zastosowanie wybranych kruszyw,
4) zaprezentować wykonane ćwiczenie.

Wyposażenie stanowiska pracy:

– próbki kruszyw: żużel granulowany, piasek rzeczny, piasek łamany, keramzyt, żużel

paleniskowy, grysy do lastryka, pospółka,

– literatura dotycząca kruszyw z rozdziału 6.

Ćwiczenie 4

Po obejrzeniu filmu dydaktycznego dotyczącego produkcji keramzytu odpowiedz

w zeszycie przedmiotowym na pytania:
a) z jakich surowców produkuje się keramzyt?
b) z jakich czynności składa się proces produkcji keramzytu?

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) obejrzeć uważnie film dydaktyczny – Produkcja keramzytu,
2) odpowiedzieć na pytania w notatniku,
3) zaprezentować wykonane ćwiczenie.

Wyposażenie stanowiska pracy:

– film dydaktyczny – Produkcja keramzytu,
– notatnik,

–

przybory do pisania.

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

4.2.4. Sprawdzian postępów

Czy potrafisz:

Tak

Nie

1) omówić sposób otrzymywania mineralnych kruszyw naturalnych?

2) omówić sposób otrzymywania mineralnych kruszyw łamanych?

3) omówić sposób otrzymywania mineralnych kruszyw sztucznych?

4) zdefiniować pojęcie marka kruszywa?

5) rozróżnić kruszywa do betonów zwykłych?

6) rozróżnić kruszywa do betonów lekkich?

7) zdefiniować pojęcie wytrzymałości kruszywa na ściskanie?

8) omówić kształt ziaren kruszywa używanego do zapraw i betonów?

9) zdefiniować pojęcie uziarnienia?

10) omówić zastosowanie piasku sztucznego?

11) ocenić przydatność kruszyw do sporządzenia zapraw

i mieszanek betonowych?

12) rozróżnić kruszywa do betonów zwykłych według podziału na:

asortymenty, marki i rodzaje?

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

4.3. Woda do celów budowlanych

4.3.1. Materiał nauczania

Woda – jako podstawowy materiał budowlany – odgrywa w zaprawach i betonach

podwójną rolę: fizyczną i chemiczną.

Fizyczne działanie wody polega na zwilżeniu kruszywa, co powoduje, że mieszanka

betonowa staje się urabialna. Chemiczne działanie wody polega na wywołaniu procesu
hydratacji (uwodnienia cementu) przebiegającego w trzech etapach:

1) rozpuszczanie bezwodnych składników cementu,
2) wiązanie zaczynu cementowego, w którym mieszanina cementu i wody zmienia się

w jednolitą substancję,

3) twardnienie zaczynu cementowego, podczas którego substancja cementowa krystalizuje

się, uzyskując coraz większą wytrzymałość.

Jako wodę zarobową do przygotowania zapraw budowlanych i betonów można stosować,
bez uprzedniego badania, tylko wodę wodociągową oraz wodę pochodzącą z innych źródeł,
pod warunkiem, że spełnia wymagania normowe.

Do przygotowania zapraw i betonów nie należy używać wody:

– zawierającej cukier,
– morskiej, zawierającej glony,
– wydzielającej przykre i ostre zapachy,
– z kotłów parowych, jeżeli była zmiękczana,
– bagiennej, zanieczyszczonej kwasami i tłuszczami organicznymi.

Woda jest wykorzystywana również jako pomocniczy materiał budowlany pełniący

funkcję:
– rozpuszczalnika soli,
– rozpuszczalnika kwasów,
– środka transportu, np. do spłukiwania nieczystości,
– środka myjąco-czyszczącego – do mycia elementów budowlanych, deskowań, elewacji,

czyszczenia narzędzi i sprzętu.

4.3.2. Pytania sprawdzające

Odpowiadając na pytania, sprawdzisz, czy jesteś przygotowany do wykonania ćwiczeń.

1. Jaką funkcję pełni woda w zaprawach i betonach?
2. Na czym polega fizyczne działanie wody w mieszance betonowej?
3. Na czym polega chemiczne działanie wody w mieszance betonowej?
4. Jakie znasz etapy procesu uwodnienia cementu?
5. Jaką wodę można stosować do przygotowania zapraw i betonów?
6. Jakiej wody nie wolno używać do przygotowania zapraw i betonów?
7. Jaką rolę odgrywa woda jako pomocniczy materiał budowlany?

4.3.3. Ćwiczenia

Ćwiczenie 1

Porównaj opisy dotyczące zapraw i betonów podane w normie z opisami

zamieszczonymi w podręczniku. Odpowiedz w notatniku na pytania:
a) jakiej wody można używać do przygotowania zapraw i betonów?
b) jakich wód nie można używać do przygotowania zapraw i betonów?

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) zwrócić szczególną uwagę na wiadomości dotyczące wody do zapraw i betonów,
2) odszukać w normie wymagania, jakie musi spełniać woda do zapraw i betonów,
3) porównać treści zapisów i ich zgodność,
4) zapisać w notatniku odpowiedzi na pytania podane w ćwiczeniu,
5) zaprezentować wykonane ćwiczenie.

Wyposażenie stanowiska pracy:

–

norma dotycząca wody do betonów i zapraw,

–

literatura z rozdziału 6,

–

notatnik,

–

przybory do pisania.

Ćwiczenie 2

Do zaprawy zostanie użyte 100 litrów wody. Oblicz, ile to będzie dm

, m

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) wykonać obliczenia bez używania kalkulatora,
2) wyniki zapisać w notatniku.

Wyposażenie stanowiska pracy:

–

notatnik,

–

przybory do pisania.

4.3.4. Sprawdzian postępów

Czy potrafisz:

Tak

Nie

1) wyjaśnić rolę wody jako podstawowego materiału budowlanego?

2) określić rolę wody jako pomocniczego materiału budowlanego?

3) wyjaśnić fizyczne działanie wody w mieszance betonowej?

4) omówić chemiczne działanie wody w mieszance betonowej?

5) użyć wody przydatnej do celów budowlanych?

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

4.4. Dodatki i domieszki chemiczne

4.4.1. Materiał nauczania

Mieszanka betonowa składa się ze spoiwa, kruszywa różnych frakcji, wody

oraz ewentualnych dodatków mineralnych w postaci popiołów lotnych i domieszek
chemicznych.

Domieszki do betonów służą do poprawienia właściwości mieszanek betonowych

i betonów z nich wykonanych. Domieszki wpływają na właściwości mieszanek betonowych
i stwardniałych betonów następująco:
–

umożliwiają wykonanie betonu w temperaturze bliskiej 0

–

polepszają urabialność mieszanek betonowych,

–

regulują warunki wiązania i twardnienia,

–

uszczelniają beton,

–

barwią beton.
Domieszki do betonów produkowane są w postaci płynnej lub proszku. Dodaje się je

do wody zarobowej. Ilość domieszki w betonie nie może przekraczać kilku procent masy
cementu.

Uzyskiwanie zapraw budowlanych o potrzebnych właściwościach fizycznych

i wytrzymałościowych wymaga prawidłowego doboru składników, starannego ich dozowania
i mieszania oraz stosowania dodatków i domieszek. Dobierane są one w zależności od rodzaju
zaprawy. Np.: do zapraw cementowych dodajemy ciasto wapienne w celu polepszenia jej
urabialności. Do zaprawy tej możemy również dodać domieszki uszczelniające
lub napowietrzające. Do zaprawy gipsowej dodajemy przede wszystkim dodatki opóźniające
wiązanie spoiwa.

4.4.2. Pytania sprawdzające

Odpowiadając na pytania, sprawdzisz, czy jesteś przygotowany do wykonania ćwiczeń.

1. W jaki sposób domieszki wpływają na właściwości mieszanek betonowych?
2. W jaki sposób domieszki wpływają na właściwości stwardniałych betonów?
3. Do jakiego składnika mieszanki betonowej dodaje się domieszki?
4. W jakiej postaci produkowane są domieszki?
5. W stosunku do jakiego składnika oblicza się niezbędną ilość domieszki?
6. Jakie znasz dodatki do betonu?
7. W jakim celu stosuje się dodatki do zapraw?
8. Jakie dodatki stosuje się do zapraw cementowych?
9. Jakie dodatki stosuje się do zapraw gipsowych?

4.4.3. Ćwiczenia

Ćwiczenie 1

Oblicz ilość domieszki uplastyczniającej niezbędnej do wykonania 1,5 m

betonu

o ustalonym składzie na podstawie receptury laboratoryjnej.

Sposób wykonania ćwiczenia

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

Aby wykonać ćwiczenie, powinieneś:

1) zapoznać się z recepturą laboratoryjną danego betonu,
2) przeczytać ulotkę informacyjną na temat domieszek uplastyczniających do betonów,
3) zapoznać się ze sposobem dozowania domieszek do betonu,
4) obliczyć niezbędną ilość domieszki w 1 m

betonu,

5) obliczyć niezbędną ilość domieszki w 1,5 m

betonu,

6) sporządzić notatkę,
7) sformułować wniosek wynikający z obliczeń.

Wyposażenie stanowiska pracy:

–

receptura laboratoryjna betonu,

–

ulotka informacyjna dotycząca domieszek uplastyczniających do betonów,

–

notatnik,

–

przybory do pisania,

–

kalkulator.

Ćwiczenie 2

Przygotuj roztwór chlorku wapnia do zaprawy cementowej (o ustalonej proporcji

składników), stosowanej w temperaturze –5

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) zapoznać się instrukcją stosowania chlorku wapnia,
2) odmierzyć ilości poszczególnych składników,
3) zmieszać składniki w odpowiedniej kolejności,
4) przedstawić wykonane ćwiczenie.

Wyposażenie stanowiska pracy:

–

instrukcja stosowania chlorku wapnia,

–

pojemnik,

–

miarka,

–

mieszadło.

4.4.4. Sprawdzian postępów

Czy potrafisz:

Tak

Nie

1) omówić wpływ domieszek na właściwości mieszanki betonowej?

2) wyjaśnić wpływ domieszek na właściwości zaprawy?

3) odmierzyć ilość domieszki do betonu?

4) określić ilość dodawanej domieszki do betonu?

5) wymienić nazwę składnika mieszanki betonowej, w stosunku do którego
ustala się ilość domieszki w betonie?

6) wskazać nazwę składnika zaprawy, z którym łączy się
domieszki?

7) określić, w jakiej postaci produkowane są domieszki do betonów?

8) zastosować właściwe dodatki i domieszki chemiczne?

9) prognozować warunki stosowania dodatków i domieszek chemicznych?

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

4.5. Wypełniacze stosowane do zapraw i mieszanek betonowych

4.5.1. Materiał nauczania

Jako wypełniacze do mieszanek betonu zwykłego stosuje się kruszywa mineralne (piasek,

żwir lub grysy oraz ich mieszanki), odpowiadające wymaganiom podanym w normie. Zaleca
się stosowanie kruszywa o marce nie niższej od klasy betonu.

Mikrowypełniacze stosuje się w celu uzupełnienia brakujących frakcji w kruszywie

drobnym (poniżej 0,5 mm). Do najczęściej stosowanych należą popioły lotne, które obok
dużego rozdrobnienia odznaczają się również właściwościami wiążącymi. Pozwala
to na zmniejszenie zużycia cementu. Jako mikrowypelniacze mogą być stosowane mączki
mineralne ze skał naturalnych, żużle mielone paleniskowe, wielkopiecowe itp.
Mikrowypełniacze nie mogą być zanieczyszczone pyłami i innymi substancjami,
występującymi w ilości większej niż to określa polska norma.

Do mieszanek mineralno – bitumicznych stosowanych w drogownictwie wykorzystuje

się wypełniacz podstawowy – czyli mączkę mineralną ze zmielonych skał osadowych
o zawartości co najmniej 90% węglanu wapnia. Zadaniem wypełniacza podstawowego jest
utworzenie wraz z lepiszczem zaprawy bitumicznej, wiążącej mieszankę mineralno –
bitumiczną.

Wypełniacz zastępczy – jest to mączka ze zmielonych skał magmowych

i metamorficznych (np. bazalt, granit) lub odpadów przemysłowych (np. żużel), niektóre
pylaste materiały naturalne (np. piaski pylaste, less) lub odpadowe (np. popioły lotne).
Przeznaczenie wypełniacza zastępczego w mieszance mineralno - bitumicznej jest takie, jak
wypełniacza podstawowego; należy jednak pamiętać, że ma on grubsze uziarnienie i zdolność
wchłaniania bitumu.

Wypełniacz specjalny (mączka gumowa, wapno hydratyzowane) jest to materiał

spełniający dodatkowe zadanie w mieszankach mineralno – bitumicznych, np. zwiększenie
przyczepności, szorstkości, odporności na wpływy temperatury.

4.5.2. Pytania sprawdzające

Odpowiadając na pytania, sprawdzisz, czy jesteś przygotowany do wykonania ćwiczeń.

1. Jakie wypełniacze stosuje się do mieszanek betonu zwykłego?
2. Jaką markę powinny mieć kruszywa używane do produkcji betonu zwykłego?
3. W jakim celu stosuje się do betonów mikrowypełniacze?
4. Jakie znasz mikrowypełniacze stosowane do betonów zwykłych?
5. Jakie znasz rodzaje wypełniaczy stosowanych do mieszanek mineralno – bitumicznych?
6. Czym się różni wypełniacz podstawowy od wypełniacza zastępczego?
7. Jakie zadania spełnia wypełniacz specjalny w mieszankach mineralno – bitumicznych?

4.5.3. Ćwiczenia

Ćwiczenie 1

Dobierz wypełniacze do wskazanych przez nauczyciela materiałów budowlanych.

Sposób wykonania ćwiczenia

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

Aby wykonać ćwiczenie, powinieneś:

1) zapoznać się z nazwami wypełniaczy zapisanymi na kartkach,
2) zapoznać się nazwami materiałów budowlanych zapisanymi na kartkach,
3) dopasować nazwy wypełniaczy do nazw wskazanych materiałów budowlanych, w których

mogły znaleźć zastosowanie,

4) zaprezentować wykonane ćwiczenie,
5) sporządzić pisemną notatkę z przeprowadzonego ćwiczenia.

Wyposażenie stanowiska pracy:

–

karteczki z napisami wypełniaczy,

–

karteczki z napisami materiałów budowlanych,

–

notatnik,

–

przybory do pisania.

Ćwiczenie 2

Znajdź, przeczytaj i sporządź notatkę z Polskiej Normy na temat dopuszczalnych

zanieczyszczeń występujących w mikrowypełniaczach stosowanych do betonu.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) odnaleźć w Polskiej Normie informacje dotyczące zanieczyszczeń występujących

w mikrowypełniaczach,

2) zapoznać

się

informacjami

dotyczącymi

zanieczyszczeń

występujących

w mikrowypełniaczach,

3) sporządzić pisemną notatkę stosowną do wydanego polecenia,
4) zaprezentować wykonane ćwiczenie.

Wyposażenie stanowiska pracy:

–

normy dotyczące dopuszczalnych zanieczyszczeń występujących w mikrowypełniaczach
stosowanych do betonu,

–

notatnik,

–

przybory do pisania.

4.5.4. Sprawdzian postępów

Czy potrafisz:

Tak

Nie

1) zdefiniować wypełniacze stosowane do mieszanek betonu zwykłego?

2) zdefiniować wypełniacze stosowane do mieszanek

mineralno–bitumicznych?

3) zdefiniować mikrowypełniacze?

4) omówić rolę wypełniacza podstawowego?

5) omówić rolę wypełniacza zastępczego?

6) omówić zastosowanie wypełniacza specjalnego?

7) dobrać wypełniacz do wskazanego materiału budowlanego?

8) scharakteryzować materiały, z których powstają wypełniacze do betonów

zwykłych?

9) scharakteryzować materiały, z których powstają wypełniacze

do mieszanek mineralno – bitumicznych?

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

4.6. Metody dozowania składników zapraw i mieszanek

betonowych

4.6.1. Materiał nauczania

Dozowanie składników zapraw
Uzyskiwanie zapraw budowlanych o potrzebnych właściwościach fizycznych

i wytrzymałościowych wymaga prawidłowego doboru składników, starannego ich dozowania
i mieszania oraz wykorzystania do budowy w czasie i w warunkach, w których nie nastąpi
niepożądana zmiana właściwości zapraw. Dozowanie składników zapraw może być
objętościowe lub wagowe. Dozowanie wagowe stosuje się w nowoczesnych wytwórniach
zapraw. W warunkach budowy najbardziej typowe jest dozowanie objętościowe. Ilości
składników zapraw dozowanych objętościowo zapisuje się często w postaci stosunku
liczbowego, np. 1:2:6. Poszczególne liczby oznaczają ilości składników odmierzane
objętościowo w stanie luźno usypanym.

Dozowanie składników mieszanek betonowych
Dozowanie

składników

odbywa

się

pomocą

dozowników

wagowych

lub objętościowych. Dopuszczalne różnice ilości dozowanych składników w przemysłowych
warunkach wykonywania wynoszą: kruszywa – 3%, cementu, wody, i dodatków – 2%.
Kolejność dozowania składników zależy od zastosowanej betoniarki i od nasiąkliwości
kruszywa i powinna być ustalana w drodze prób. Dokładność dozowania składników jest
jednym z podstawowych warunków uzyskania wymaganej wytrzymałości betonu.
Szczególnie ważne jest przestrzeganie właściwego dozowania wody, gdyż jej nadmiar
wpływa na porowatość betonu i obniża jego wytrzymałość.

Przy dozowaniu objętościowym składniki odmierza się naczyniem o ustalonej objętości.

Są to wyskalowane np. skrzynki, pojemniki. Ze względu na małą dokładność takiego
odmierzania składników należy dążyć do powszechnego stosowania dozowania wagowego.

Wagowe dozowanie składników może być dokonywane:

–

ręcznie – ręczne sterowanie napełniania zasobnika urządzenia ważącego i ręczne
opróżnianie go,

–

półautomatycznie – automatyczne sterowanie napełniania zasobnika i ręczne opróżnianie go,

–

automatycznie – wszystkie czynności związane z dozowaniem są dokonywane
automatycznie, bez udziału operatora.

W dozowaniu automatycznym praca operatora sprowadza się do nastawienia urządzenia

według receptury laboratoryjnej, kontroli działania mechanizmów i okresowego sprawdzania
masy odmierzonych porcji składników.

4.6.2. Pytania sprawdzające

Odpowiadając na pytania, sprawdzisz, czy jesteś przygotowany do wykonania ćwiczeń.

1. Jakie znasz sposoby dozowania składników zapraw budowlanych?
2. Gdzie stosuje się dozowanie wagowe składników zapraw?
3. W jaki sposób zapisuje się ilości składników zapraw dozowanych objętościowo?
4. Co oznacza dla zaprawy cementowej zapis 1:6?
5. Co oznacza dla zaprawy cementowo-wapiennej zapis 1:2:6?
6. W jaki sposób mogą być dozowane składniki mieszanki betonowej?
7. Z jaką dokładnością powinno być dozowane kruszywo do mieszanki betonowej

w warunkach przemysłowych?

8. Z jaką dokładnością powinny być dozowane pozostałe składniki mieszanki betonowej

(cement, woda, dodatki) w warunkach przemysłowych?

9. Jakie znasz sposoby wagowego dozowania składników?

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

4.6.3. Ćwiczenia

Ćwiczenie 1

Przygotuj próbkę zaprawy cementowo-wapiennej 1: 1,5 : 5 z zastosowaniem dozowania

objętościowego i materiałów: piasku, wapna hydratyzowanego, cementu portlandzkiego
i wody.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) przygotować stanowisko pracy zgodnie z zasadami bhp,
2) ustalić składniki zaprawy,
3) ustalić kolejność wykonywanych czynności,
4) odmierzyć składniki zaprawy,
5) przygotować zaprawę,
6) uporządkować i zlikwidować stanowisko pracy,
7) zaprezentować wykonane ćwiczenie.

Wyposażenie stanowiska pracy:

–

cement,

–

wapno,

–

piasek,

–

woda,

–

szufla do pobierania suchych składników,

–

miarka do odmierzania wody,

–

pojemnik (np. wiadro),

–

szpachla,

–

mieszadło.

Ćwiczenie 2

Oblicz ilości składników do przygotowania mieszanki gipsowo – wapiennej

o proporcjach 1 : 1,5 : 4,5, wiedząc, że jedna objętość składnika odpowiada 8 kilogramom.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) przeanalizować treść zadania,
2) wykonać i zapisać obliczenia w notatniku,
3) zaprezentować wykonane ćwiczenie.

Wyposażenie stanowiska pracy:

−

notatnik,

−

kalkulator,

−

przybory do pisania.

Ćwiczenie 3

Wykonano zaprawę cementowo – wapienną z następujących ilości składników: cementu

20 kg, wapna 40 kg, piasku 240 kg. W jakiej proporcji wymieszano składniki tej zaprawy?

Sposób wykonania ćwiczenia

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

Aby wykonać ćwiczenie, powinieneś:

1) przeanalizować treść zadania,
2) obliczyć i zapisać obliczenia w notatniku,
3) zaprezentować wykonane ćwiczenie.

Wyposażenie stanowiska pracy:

−

notatnik,

−

kalkulator,

−

przybory do pisania.

4.6.4. Sprawdzian postępów

Czy potrafisz:

Tak

Nie

1) dozować wagowo składniki zapraw i betonów?

2) dozować objętościowo składniki zapraw i betonów?

3) przeliczyć składniki z dozowania wagowego na objętościowe i odwrotnie? ¨

4) odmierzyć materiały sypkie zapraw i betonów?

5) wyjaśnić, co oznacza zapis liczbowy 1:2:6, ilości składników dla zapraw? ¨

6) wskazać, z jaką dokładnością dozujemy składniki mieszanki betonowej

w warunkach przemysłowych?

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

4.7. Mieszanie składników zapraw i mieszanek betonowych

4.7.1. Materiał nauczania

Przygotowanie zapraw
Zaprawy murarskie i tynkarskie można przygotowywać ręcznie lub mechanicznie przy

użyciu odpowiedniego sprzętu. Zarówno w jednym jak i drugim sposobie przygotowania
zapraw należy zachować odpowiednią kolejność dozowania składników. Kolejność ta jest
różna, a zależy od rodzaju i postaci, w jakiej składniki są dostarczone. Przygotowanie małej
ilości zaprawy może odbywać się ręcznie, natomiast większe ilości zapraw przygotowuje się
mechanicznie.

Urządzeniami służącymi do mieszania składników są betoniarki. Jest wiele betoniarek.

Różnią się wielkością, sposobem działania, sposobem napełniania składnikami i usuwania
gotowej mieszanki betonowej. Najpowszechniej stosowane są betoniarki wolnospadowe
(rys. 1a) i betoniarki przeciwbieżne (rys.1b).

Betoniarki wolnospadowe stosuje się do mieszanek o konsystencji plastycznej

lub półciekłej, betoniarki zaś o działaniu wymuszonym – do mieszanek o wszystkich
konsystencjach oraz mieszanek z dodatkami drobnoziarnistymi.
Mieszanie składników powinno zapewniać jednorodność właściwości mieszanek
betonowych w możliwie najkrótszym czasie.

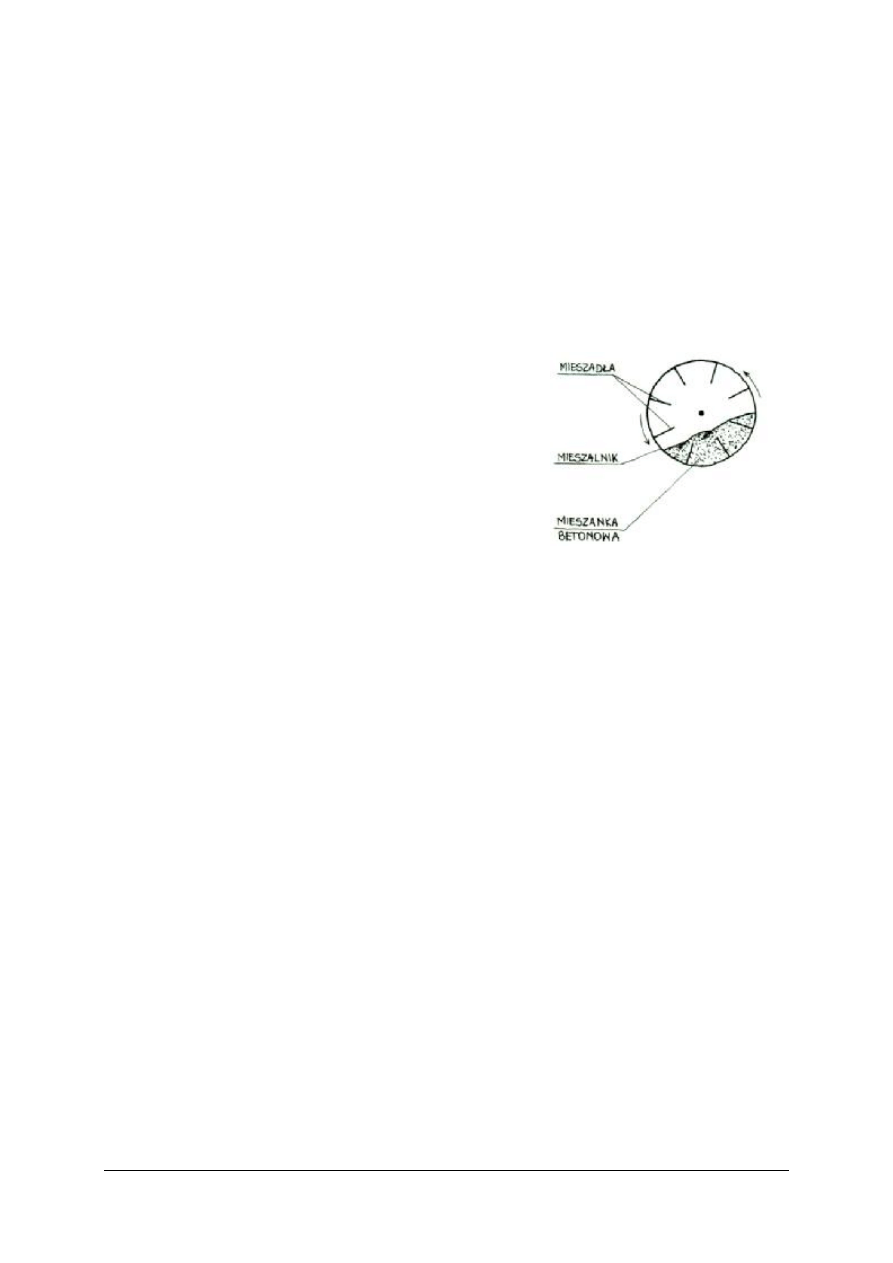

Rys. 1. Schematy działania betoniarek: a) wolnospadowej, b) przeciwbieżnej [3, s. 19]

Przygotowanie zaprawy wapiennej
Sposób ręczny – przy użyciu ciasta wapiennego. Do ciasta wapiennego rozcieńczonego

wodą do gęstości śmietany dodaje się sukcesywnie i nieprzerwanie piasek i dolewa wody,
mieszając aż do uzyskania jednorodnej masy.

Sposób ręczny – przy użyciu wapna hydratyzowanego. Sproszkowane wapno miesza się

z piaskiem do uzyskania jednorodnej mieszaniny i następnie dodaje wodę.

Mechaniczny sposób przygotowania zaprawy – w obu przypadkach składniki dodaje się

w kolejności: woda, piasek, wapno (ciasto lub proszek), a mieszanie wykonuje się
do momentu uzyskania jednolitej masy.

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

Przygotowanie zaprawy cementowej
W obu sposobach mieszania zaprawy kolejność jest następująca:

–

mieszanie cementu z piaskiem do uzyskania jednolitej mieszaniny,

–

dolewanie wody i mieszanie do uzyskania jednolitej masy.
Do zapraw cementowych można dodawać ciasto wapienne w ilości 15% w stosunku

do masy cementu oraz domieszki:

–

uszczelniające – ograniczające przenikanie wody przez tynk,

–

napowietrzająco - uplastyczniające – poprawiające konsystencję zaprawy.
Dodatki:

–

sypkie nierozpuszczalne w wodzie należy zmieszać na sucho z cementem
przed zmieszaniem z piaskiem,

–

suche rozpuszczalne w wodzie należy stosować w postaci roztworów,

–

ciekłe należy rozprowadzać w wodzie przed dodaniem ich do składników sypkich.

Przygotowanie zaprawy cementowo – wapiennej

Przygotowanie zaprawy cementowo – wapiennej zarówno sposobem ręcznym jak

i mechanicznym polega na:
–

wymieszaniu suchych składników do uzyskania jednolitej barwy, a następnie dolaniu
wody do uzyskania potrzebnej konsystencji,

–

w przypadku użycia ciasta wapiennego (lub innych dodatków) należy rozcieńczyć go
w wodzie przed dodaniem do suchych składników.
Czas zużycia zaprawy od chwili zmieszania składników suchych z wodą nie powinien

przekraczać 5 godzin, bądź 1 godziny, gdy temperatura otoczenia przekracza 25

Przygotowanie zaprawy gipsowej

Przygotowanie zaprawy gipsowej zarówno sposobem ręcznym jak i mechanicznym

polega na:
–

przygotowaniu opóźniacza wiązania (jeśli jest stosowany),

–

dodaniu opóźniacza do odmierzonej ilości wody,

–

dokładnym wymieszaniu obu składników,

–

wsypaniu innych sypkich składników zaprawy.
Mieszanie zaprawy gipsowej nie powinno trwać dłużej niż 1 minutę, a w przypadku

zastosowania opóźniacza nie dłużej niż 5 minut.

Przygotowanie zaprawy gipsowo – wapiennej

Przygotowanie zaprawy gipsowo – wapiennej sposobem ręcznym i mechanicznym polega

na dokładnym zmieszaniu sypkich składników zaprawy na sucho a następnie na wsypaniu
zmieszanych składników do odmierzonej ilości wody czystej lub wody z rozprowadzonym
ciastem wapiennym.

Mieszanie zaprawy gipsowo – wapiennej zarówno z zastosowaniem opóźniacza, jak i bez

niego, nie powinno trwać dłużej niż 5 minut.

Składniki zapraw budowlanych każdorazowo powinny być dokładnie odmierzone

i dobrane w proporcjach objętościowych lub wagowych oraz starannie wymieszane ręcznie
lub mechanicznie.

Podczas wykonywania czynności związanych z przygotowaniem zapraw należy zwracać

szczególną uwagę na ochronę oczu i odkrytych części ciała, ponieważ spoiwa użyte
do zapraw wykazują właściwości agresywne, powodując w kontakcie ze skórą jej poparzenia
i choroby, natomiast w zetknięciu z oczami ich podrażnienie, a nawet utratę wzroku.

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

Sporządzanie mieszanek betonowych

Sporządzanie mieszanek betonowych obejmuje szereg czynności, do których należą:

–

gromadzenie i przygotowanie kruszywa, cementu, wody oraz domieszek i dodatków,

–

dozowanie tych składników,

–

mieszanie,

–

przemieszczanie mieszanki betonowej.

4.7.2. Pytania sprawdzające

Odpowiadając na pytania, sprawdzisz, czy jesteś przygotowany do wykonania ćwiczeń.

1. Jakimi sposobami można mieszać składniki zapraw?
2. Od jakich czynników zależy kolejność czynności podczas przygotowania zaprawy?
3. Jaka jest kolejność czynności ręcznego przygotowania zaprawy wapiennej przy użyciu

ciasta wapiennego?

4. Jaka jest kolejność czynności przygotowania zaprawy cementowo-wapiennej przy użyciu

ciasta wapiennego?

5. Jaka jest kolejność czynności przygotowania zaprawy cementowo-wapiennej przy użyciu

wapna suchogaszonego?

6. Jaka jest kolejność czynności przygotowania zaprawy cementowej?
7. Jaka jest kolejność czynności przygotowania zaprawy gipsowo – wapiennej?
8. Jakie skutki może wywołać bezpośredni kontakt wapna z ludzkim organizmem?
9. Jakie urządzenia stosowane są do mieszania składników zapraw i mieszanek

betonowych?

10. Jakiej konsystencji mieszanki betonowe najlepiej jest mieszać w betoniarkach

wolnospadowych?

11. Mieszanki betonowe o jakiej konsystencji najlepiej jest mieszać w betoniarkach

przeciwbieżnych?

12. W jakim celu mieszamy składniki mieszanki betonowej aż do uzyskania jednolitej

barwy?

4.7.3. Ćwiczenia

Ćwiczenie 1

Przygotuj zaprawę tynkarską gipsową 1:3 (M2).

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) przygotować stanowisko pracy zgodnie z zasadami bhp,
2) sprawdzić proporcje składników zaprawy,
3) ustalić kolejność wykonywanych czynności,
4) przygotować składniki zaprawy,
5) przygotować zaprawę,
6) uporządkować i zlikwidować stanowisko pracy,
7) zaprezentować wykonane ćwiczenie.

Wyposażenie stanowiska pracy:

–

piasek,

–

gips,

–

wapno hydratyzowane,

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

–

opóźniacz wiązania gipsu,

–

woda,

–

szufla do odmierzania sypkich składników zaprawy,

–

miarka do odmierzania wody,

–

pojemnik (np. wiadro),

–

szpachla,

–

mieszarka.

Ćwiczenie 2

Przygotuj zaprawę tynkarską gipsowo – wapienną o proporcji objętościowej składników

1 : 0,5 : 1 (marki M4).

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

Wyposażenie stanowiska pracy:

–

piasek,

–

gips,

–

wapno hydratyzowane,

–

opóźniacz wiązania gipsu,

–

woda,

–

szufla do odmierzania sypkich składników zaprawy,

–

miarka do odmierzania wody,

–

pojemnik (np. wiadro),

–

szpachla,

–

mieszarka.

4.7.4. Sprawdzian postępów

Czy potrafisz:

Tak

Nie

1) omówić skutki kontaktu wapna ze skórą?

2) wskazać urządzenia do mechanicznego wykonywania zapraw i betonów? ¨

3) ustalić składniki zaprawy cementowej?

4) ustalić składniki zaprawy cementowo – wapiennej?

5) ustalić składniki zaprawy cementowo – glinianej?

6) ustalić składniki zaprawy gipsowo – wapiennej?

7) przygotować ręcznie zaprawy i mieszanki betonowe?

8) przygotować mechanicznie zaprawy i mieszanki betonowe?

9) określić kolejność czynności przy wykonywaniu ręcznym zaprawy

gipsowej?

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

4.8. Właściwości fizyczne i mechaniczne zapraw, mieszanek

betonowych oraz betonu stwardniałego

4.8.1. Materiał nauczania

Zaprawa budowlana
Zaprawa budowlana jest mieszaniną spoiwa, drobnego kruszywa (piasku) i wody

zarobowej.

Właściwości:
Zaprawa powinna charakteryzować się następującymi właściwościami:

–

mieć dobre właściwości wiążące,

–

mieć dobrą przyczepność,

–

być łatwa w przygotowaniu, czyli być urabialna.

Powinna też odznaczać się takimi właściwościami technicznymi jak:
–

wytrzymałość,

–

kurczliwość,

–

nasiąkliwość,

–

ciepłochronność,

–

mrozoodporność.
Wartość tych wszystkich cech zależy od rodzaju i wzajemnej proporcji składników

zastosowanych do jej przygotowania; te natomiast zależą od przeznaczenia zaprawy.

Zaprawy cementowe
Przygotowuje się je z cementu, piasku i wody. Zaprawy cementowe są trudno urabialne.
Charakteryzują się:

−

dobrą przyczepnością,

−

dużą wytrzymałością na ściskanie,

−

małą nasiąkliwością, niską wartością ciepłochronną,

−

mrozoodpornością.

Rozróżnia się 6 marek zapraw cementowych, które mówią o jej wytrzymałości

na ściskanie.

Zaprawy cementowo – wapienne
Są one mieszaniną wapna, cementu, piasku i wody. Ich charakterystycznymi cechami jest

to, że są:

−

dobrze urabialne,

−

wytrzymałe na ściskanie,

−

dość szybko wiążące,

−

dość szybko twardniejące.

Zaprawy cementowo – gliniane
Zaprawy cementowo – gliniane są mieszaniną cementu, zawiesiny glinianej i piasku

oraz wody.

Zaprawy cementowo – gliniane są dobrze urabialne i przyczepne, posiadają lepsze

właściwości ciepłochronne niż zaprawy na samym spoiwie cementowym, a dzięki glinie
uzyskują cechy wodoszczelności.

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

Zaprawy wapienne
Zaprawy wapienne składają się z ciasta wapiennego, piasku oraz wody. W zwykłych

warunkach proces twardnienia zapraw wapiennych w ścianach można uważać za praktycznie
zakończony po upływie trzech lat. Zaprawy w tynkach twardnieją w miesiącach letnich
w ciągu kilku tygodni. Warunki zimowe wpływają ujemnie na twardnienie zaprawy. Zaprawy
wapienne nie narażone na silniejsze działanie deszczów są trwałe. Przy silnych ukośnych
deszczach woda może wymywać wapno ze stwardniałej zaprawy. Zaprawy wapienne nie
wytrzymują temperatury przekraczającej 300

Właściwości mieszanki betonowej
Podstawową cechą świeżego betonu jest urabialność, czyli zdolność dokładnego

wypełniania form bez rozdzielania się składników podczas układania i zagęszczania. Dobra
urabialność zapewnia jednolitą strukturę betonu w całym elemencie. Urabialność zależy
od zawartości zaprawy cementowej, ilości cementu i wody oraz ilości pylastych ziaren
kruszywa.

Konsystencja mieszanki betonowej to właściwość, od której zależy:

–

urabialność, czyli łatwość przemieszczania się świeżego betonu w formie oraz zdolność
swobodnego wypełniania przestrzeni między prętami zbrojenia,

–

sposób zagęszczenia.

Konsystencja mieszanki betonowej zależy od zawartości wody w mieszance betonowej

i może być regulowana przez:
–

jednoczesny dodatek wody i cementu,

–

dodatek środka uplastyczniającego,

–

dodatek domieszki upłynniającej.

Łatwość przemieszczania się w formie, zdolność swobodnego wypełnienia przestrzeni

między wkładkami zbrojenia oraz sposób zagęszczenia betonu zależą od konsystencji
mieszanki betonowej.

Podatność na zagęszczanie jest cechą określającą zmniejszenie objętości porów

powietrznych w mieszance pod wpływem jej zagęszczania. Uzyskanie idealnie zwartych
betonów jest w rzeczywistości niemożliwe. Dopuszcza się objętość pustek równą 2%
w przypadku mieszanek betonów zwykłych bez dodatków napowietrzających i 4 ÷ 6%
w wypadku mieszanek betonowych z dodatkami napowietrzającymi. Ilość porów zależy
również od konsystencji mieszanki i od sposobu zagęszczania. Porowatość stwardniałych
betonów jest większa.

Właściwości betonu
Zdolność przejmowania obciążeń ściskających, wywołujących w betonie naprężenia

ściskające, nazywa się wytrzymałością na ściskanie. Cechę tę określa klasa betonu. Klasa
betonu jest symbolem liczbowo – literowym określającą gwarantowaną wytrzymałość betonu
na ściskanie po 28 dniach twardnienia, wyrażoną w MPa.

Duża wytrzymałość betonu na ściskanie jest wykorzystywana przy projektowaniu

i wykonywaniu takich elementów konstrukcyjnych budynku jak: fundamenty, ściany
wewnętrzne i zewnętrzne, słupy, itp.

Beton wykazuje dużą wytrzymałość na ściskanie, lecz niewielką na rozciąganie.

Najważniejszą cechą betonu jest przejmowanie obciążeń ściskających. Wytrzymałość
na rozciąganie osiąga wartości równe w przybliżeniu 8 ÷ 12% wartości wytrzymałości
na ściskanie. Przy stosowaniu pielęgnacji betonu w środowisku suchym wytrzymałość
na ściskanie spada o 50 ÷ 70%.

Przyczepność betonu do stali jest podstawowym warunkiem nośności betonów

zbrojonych. Przyczepność betonu do stali zależna jest od dobrego zagęszczenia mieszanki

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

betonowej oraz od skurczu betonu. Duże znaczenie w osiągnięciu dobrej przyczepności
betonu do stali ma staranna pielęgnacja betonu i utrzymywanie stałej temperatury w okresie
dojrzewania.

Staranny dobór jakości i ilości poszczególnych składników betonu oraz odpowiednie ich

zagęszczenie mają wpływ na stopień włoskowatości gotowego wyrobu betonowego, a to
zapewnia osiągnięcie przez beton takich cech jak:
–

nieprzepuszczalność wody,

–

odporność na działanie mrozu,

–

odporność na działanie substancji chemicznych.

Izolacyjność akustyczna. Betony ciężkie i zwykłe przejmują mniej drgań niż betony

lekkie. Elementy budowlane wykonane z dowolnego rodzaju betonu wymagają stosowania
izolacji zabezpieczających przed dźwiękami dochodzącymi z zewnątrz (muzyka, szum
samochodów, odgłosy pracujących urządzeń, kroków).

Izolacyjność termiczna. Wysoka gęstość pozorna betonu zwykłego i ciężkiego sprzyja

gromadzeniu się ciepła w elementach betonowych.

Beton lekki z uwagi na niską gęstość pozorną wykazuje małe przewodnictwo cieplne,

czyli jest dobrym izolatorem, nie posiada jednak korzystnych zdolności gromadzenia ciepła.

Wodoszczelność betonu jest cechą charakteryzującą odporność betonu na przeciekanie

wody pod ciśnieniem. Cecha ta jest bardzo ważna w przypadku stosowania betonu
do budowli hydrotechnicznych lub zbiorników wody.

Odporność betonu na działanie mrozu (mrozoodporność) jest cechą ważną w przypadkach

zastosowania betonu do konstrukcji narażonych na działanie zmiennych warunków
atmosferycznych; przede wszystkim w budowlach inżynierskich hydrotechnicznych,
komunikacyjnych i przemysłowych. Dostateczną mrozoodpornością odznaczają się betony
cementowe klas i wyższych.

Beton porowaty

Beton porowaty jest bardziej nasiąkliwy, mniej odporny na działanie mrozu i substancji

chemicznych oraz wód agresywnych niż beton zwarty. Aby polepszyć jego właściwości,
należy podczas przygotowywania betonu dodać odpowiednie domieszki chemiczne
polepszające właściwości betonu, np. hydrobet – zapewniający dużą wodoszczelność i niską
nasiąkliwość betonu.

Właściwości betonu zależą przede wszystkim od jakości zaczynu cementowego, który

stanowi mieszaninę wody i cementu. Na jakość zaczynu cementowego mają wpływ:
–

ilość użytej wody,

–

rodzaj, jakość i ilość cementu.
Dobór odpowiednich proporcji obu tych składników określa niemianowana liczba zwana

wskaźnikiem cementowo - wodnym. Wskaźnik cementowo – wodny powinien być obliczany
każdorazowo do przygotowania mieszanki betonowej w celu otrzymania betonu
odpowiedniej klasy.

Wartość wskaźnika cementowo – wodnego ma wpływ na wytrzymałość, porowatość,

nasiąkliwość i kurczliwość betonu.

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

4.8.2. Pytania sprawdzające

Odpowiadając na pytania, sprawdzisz, czy jesteś przygotowany do wykonania ćwiczeń.

1. Jakimi właściwościami powinna się odznaczać zaprawa budowlana?
2. Od jakich czynników zależą właściwości zaprawy budowlanej?
3. Jakie skutki może wywołać nadmiar spoiwa w zaprawie?
4. Jakimi właściwościami cechują się zaprawy cementowe?
5. Jakimi właściwościami charakteryzują się zaprawy cementowo – wapienne?
6. Jakie właściwości mają zaprawy cementowo – gliniane?
7. Jakie znasz właściwości zapraw wapiennych?
8. Jakie znasz najważniejsze właściwości świeżego betonu?
9. Jakie znasz właściwości betonu twardego?
10. Jakie znasz cechy betonu porowatego różniące go od betonu zwykłego?
11. Jakie czynniki wpływają na nasiąkliwość betonu?
12. Od jakich cech zależy mrozoodporność betonu?
13. Jakie cechy betonu są zależne od jego struktury?
14. Co określa wskaźnik cementowo – wodny?
15. Jaką rolę w betonie odgrywa woda i cement?
16. Jakie czynniki wpływają na izolacyjność akustyczną betonu?
17. W jakich budowlach inżynierskich ma istotny wpływ wodoszczelność betonu?
18. Który z betonów: zwykły czy lekki ma większą izolacyjność termiczną?
19. W jaki sposób wpływa nadmiar użytej wody do mieszanki betonowej?

4.8.3. Ćwiczenia

Ćwiczenie 1

Do przedstawionych opisów właściwości zapraw, dopasuj odpowiednie nazwy.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) zapoznać się z właściwościami zapraw,
2) zapoznać się z nazwami zapraw budowlanych,
3) dokleić do właściwości zapraw odpowiadające im nazwy,
4) zaprezentować wykonane ćwiczenie.

Wyposażenie stanowiska pracy:

–

plansze z właściwościami zapraw budowlanych,

–

samoprzylepne kartki z umieszczonymi nazwami zapraw budowlanych.

Ćwiczenie 2

Wymień cechy trzech wskazanych zapraw.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) zapoznać się z nazwami zapraw budowlanych,
2) wynotować właściwości zapraw budowlanych,
3) dopasować właściwości do odpowiednich zapraw,
4) sporządzić pisemną notatkę z przeprowadzonego ćwiczenia,
5) zaprezentować wykonane ćwiczenie.

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

Wyposażenie stanowiska pracy:

–

tablice z umieszczonymi nazwami zapraw budowlanych,

–

notatnik,

–

przybory do pisania,

–

literatura z rozdziału 6.

Ćwiczenie 3

Porównaj konsystencje trzech próbek świeżego betonu, wykorzystując do tego celu

przygotowane kruszywo, cement i wodę oraz podane wskazówki umożliwiające wykonanie
ćwiczenia.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) przygotować stanowisko pracy zgodnie z zasadami bhp,
2) przygotować trzy równe porcje kruszywa o dowolnym uziarnieniu,
3) przygotować trzy porcje zaczynu cementowego, odmierzając kolejno cement w ilości 1,0;

1,5; 2,0 przyjętych jednostek wagi lub objętości,

4) zmieszać dokładnie porcje kruszywa z przygotowanymi porcjami zaczynu cementowego,

uzyskując trzy porcje świeżego betonu,

5) sprawdzić konsystencje próbek betonu,
6) zanotować wynik obserwacji w notatniku w formie wniosku,
7) uporządkować i zlikwidować stanowisko pracy,
8) zaprezentować wykonane ćwiczenie.

Wyposażenie stanowiska pracy:

–

kruszywo o dowolnym uziarnieniu,

–

cement,

–

woda,

–

pojemniki do wykonania próbek betonu,

–

łopatka do suchych składników,

–

szpachelka,

–

stożek pomiarowy,

–

notatnik,

–

przybory do pisania.

Ćwiczenie 4

Sprawdź stopień nasiąkliwości betonu zwykłego o różnej strukturze i różnej zawartości

cementu. Wykorzystaj do tego celu przygotowane próbki betonu i wodę oraz podane
wskazówki umożliwiające wykonanie ćwiczenia.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) przygotować stanowisko pracy zgodnie z zasadami bhp,
2) napełnić oba naczynia taką samą ilością wody w taki sposób, aby próbki betonu były

zanurzone do połowy swej wysokości,

3) zanurzyć próbki w wodzie i pozostawić na kilka godzin,
4) wyjąć próbki betonu z wody i przyjrzeć się im dokładnie,
5) zanotować wynik obserwacji w postaci wniosku,
6) uporządkować i zlikwidować stanowisko pracy,
7) zaprezentować wykonane ćwiczenie.

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

Wyposażenie stanowiska pracy:

–

naczynia, np. wiadra,

–

próbki betonu jednakowych wymiarów, lecz o różnej strukturze i różnej zawartości
cementu,

–

woda,

–

notatnik,

–

ołówek.

Ćwiczenie 5

Oblicz ilość zaczynu cementowego potrzebnego do wypełnienia wolnych przestrzeni

w dowolnej ilości kruszywa o różnym uziarnieniu. Wykorzystaj do tego celu przygotowane
kruszywo o różnym uziarnieniu, wodę oraz podane w instrukcji wskazówki umożliwiające
wykonanie ćwiczenia.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) zapoznać się z instrukcją wykonania ćwiczenia,
2) przygotować stanowisko pracy zgodnie z zasadami bhp,
3) odmierzyć dowolną ilość kruszywa o różnym uziarnieniu,
4) wsypać kruszywo do przygotowanego naczynia,
5) nalać wody do całkowitego zakrycia powierzchni kruszywa,
6) wlać wodę do oddzielnego naczynia z podziałką,
7) sprawdzić objętość, jaką zajmuje woda,
8) uporządkować i zlikwidować stanowisko pracy,
9) zaprezentować wykonanie ćwiczenia.

Wyposażenie stanowiska pracy:

–

instrukcją wykonania ćwiczenia,

–

kruszywo o różnym uziarnieniu,

–

naczynia, w tym jedno z podziałką objętości,

–

woda,

–

łopatka do suchych składników,

–

kartka papieru,

–

ołówek.

4.8.4. Sprawdzian postępów

Czy potrafisz:

Tak

Nie

1) opisać skutki nadmiaru spoiwa w zaprawie?

2) wymienić właściwości zapraw?

3) wyjaśnić, jaką rolę spełniają w betonie cement i woda?

4) wyjaśnić wpływ ilości wolnych przestrzeni między ziarnami kruszywa
5) na jakość betonu?

6) rozróżnić spoiwa do wyrobu zapraw budowlanych?

7) opisać właściwości świeżego betonu?

8) omówić cechy betonu zwykłego?

9) określić rolę wskaźnika cementowo – wodnego?

10) wyjaśnić pojęcie przyczepności betonu do stali?

11) sprawdzić nasiąkliwość betonu?

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

4.9. Rodzaje zapraw budowlanych

4.9.1. Materiał nauczania

W zależności od użytego spoiwa rozróżnia się zaprawy: wapienne, cementowe,

cementowo – wapienne, gipsowe, gipsowo – wapienne oraz zaprawy, w których spoiwami są
żywice syntetyczne.

Do łączenia materiałów ogniotrwałych i do budowy urządzeń grzewczych (pieców) są

używane zaprawy szamotowe, krzemionkowe, termalitowe i inne.

Ze względu na zastosowanie zaprawy budowlane dzieli się na:

–

murarskie,

–

tynkarskie.

Zaprawy murarskie
Zaprawa murarska pełni ważną funkcję konstrukcyjną. Stosowanie zaprawy ma na celu

łączenie drobnych elementów (cegły, pustaki) w większą całość, jaką stanowi np. mur
oraz równomierne przenoszenie obciążeń. Warstwa zaprawy powoduje równomierny rozkład
naprężeń w murze. W zależności od rodzaju zastosowanego spoiwa rozróżnia się zaprawy
murarskie:
–

wapienne,

–

cementowe,

–

cementowo – wapienne,

–

cementowo – gliniane.

Zaprawy tynkarskie
Zaprawy stosowane do wykonywania wypraw tynkarskich muszą charakteryzować się:

–

dobrą przyczepnością do podłoża,

–

odpowiednią wytrzymałością na ściskanie,

–

elastycznością (różnice temperatur, osiadanie podłoża),

–

paroszczelnością (tynki wewnętrzne),

–

mrozoodpornością,

–

wodoszczelnością,

–

ciepłochronnością.

Do wykańczania powierzchni ścian, w zależności od ich rodzaju i zadań, jakie spełniają
w budynku oraz stropów, stosuje się następujące zaprawy tynkarskie:

–

wapienne,

–

cementowe,

–

cementowo – wapienne,

–

gipsowe,

–

gipsowo – wapienne,

–

szlachetne masy tynkarskie, zaprawy tynkarskie itp.

4.9.2. Pytania sprawdzające

Odpowiadając na pytania, sprawdzisz, czy jesteś przygotowany do wykonania ćwiczeń.

1. Jakie znasz rodzaje zapraw w zależności od zastosowanego spoiwa?
2. Czy umiesz wymienić zastosowanie zapraw budowlanych?
3. Jakie znasz cechy charakterystyczne zapraw murarskich?
4. Jaki znasz rodzaje zapraw murarskich?
5. Jakie znasz cechy charakterystyczne zapraw tynkarskich?
6. Jakie znasz rodzaje zapraw tynkarskich?

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

4.9.3. Ćwiczenia

Ćwiczenie1

Rozwiąż, przygotowaną przez nauczyciela, krzyżówkę z hasłem dotyczącą rodzajów

tynków.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) zapoznać się z hasłami w krzyżówce,
2) dopasować znane pojęcia do haseł z krzyżówki,
3) wpisać hasła w odpowiednie pola,
4) sprawdzić, czy otrzymałeś poprawne hasło,
5) zaprezentować wykonane ćwiczenie.

Wyposażenie stanowiska pracy:

–

plansza z krzyżówką,

–

ołówek.

Ćwiczenie 2

Na podstawie poniższego opisu, podającego krótką charakterystykę, określ rodzaj

zaprawy ze względu na jej zastosowanie.

Zaprawa charakteryzuje się:

–

dobrą przyczepnością do podłoża,

–

odpowiednią wytrzymałością na ściskanie,

–

elastycznością (różnice temperatur, osiadanie podłoża),

–

paroszczelnością (tynki wewnętrzne),

–

mrozoodpornością i wodoszczelnością (tynki zewnętrzne),

–

ciepłochronnością.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) przeanalizować treść polecenia i wybrać poprawną odpowiedź,
2) zaprezentować wykonane ćwiczenie.

Wyposażenie stanowiska pracy:

–

charakterystyka zapraw budowlanych,

–

literatura z rozdziału 6.

Ćwiczenie 3

Na podstawie opisu, podającego krótką charakterystykę, określ rodzaj zaprawy

ze względu na jej zastosowanie.

Zaprawa charakteryzuje się tym, że pełni ważną funkcję konstrukcyjną. Stosowanie

zaprawy ma na celu łączenie drobnych elementów (cegły, pustaki) w większą całość, jaką
stanowi np. mur oraz równomierne przenoszenie obciążeń. Warstwa zaprawy powoduje
równomierny rozkład naprężeń w murze.

Sposób wykonania ćwiczenia

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

Aby wykonać ćwiczenie, powinieneś:

1) przeanalizować treść polecenia i wybrać poprawną odpowiedź,
2) zaprezentować wykonane ćwiczenie.

Wyposażenie stanowiska pracy:

–

charakterystyka zapraw budowlanych,

–

literatura z rozdziału 6.

4.9.4. Sprawdzian postępów

Czy potrafisz:

Tak

Nie

1) określić rodzaje zapraw w zależności od zastosowanego spoiwa?

2) wymienić rodzaje zapraw ze względu na zastosowanie?

3) wyliczyć rodzaje zapraw murarskich?

4) wymienić rodzaje zapraw tynkarskich?

5) wskazać cechy charakterystyczne zapraw murarskich?

6) wskazać cechy charakterystyczne zapraw tynkarskich?

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

4.10. Stosowanie i właściwości zapraw

4.10.1. Materiał nauczania

Zastosowanie zapraw wapiennych

Zaprawy wapienne przeznaczone są do wznoszenia:

–

murów fundamentowych w gruntach suchych,

–

ścian wypełniających i konstrukcyjnych w budynkach jednokondygnacyjnych
i prowizorycznych.

Zaprawy wapienne wykorzystywane są również do wykonywania warstwy narzutu pod tynki
na murach i stropach ceramicznych oraz jako warstwa narzutu pod tynki wewnętrzne.

Zastosowanie zapraw cementowych
Zaprawy cementowe są stosowane do wznoszenia murów szczególnie silnie obciążonych

oraz pozostających w stałym otoczeniu wilgoci. Ponadto zaprawy cementowe stosowane są:

– do murowania ścian, fundamentów budynków, łuków i sklepień,
– do mocowania kotew i elementów złączy,
– do wykonywania posadzek.
Zaprawy cementowe możemy stosować również jako obrzutki tynkarskie, podłoża pod
posadzki, warstwy wierzchnie tynku oraz jako warstwa narzutu tynkarskiego.

Zastosowanie zapraw cementowo – wapiennych
Zaprawy cementowo – wapienne stosowane są:

–

do murowania ścian, fundamentów, łuków i sklepień,

–

jako obrzutka pod tynki,

–

jako warstwa narzutu,

–

jako wierzchnia warstwa tynku,

–

do układania posadzek kamiennych.

Zastosowanie zapraw gipsowych i gipsowo – wapiennych

Zaprawy gipsowe i gipsowo – wapienne są stosowane do wznoszenia ścian z elementów

gipsowych nie narażonych na działanie wilgoci.

Zastosowanie szlachetnych mas tynkarskich.
Szlachetne masy tynkarskie są mieszaninami kruszywa kamiennego łamanego, cementu

portlandzkiego (najczęściej białego), wapna suchogaszonego, mączki kamiennej i dodatków
uplastyczniających, dekoracyjnych, barwiących itp. Są produkowane w postaci suchych
mieszanek przeznaczonych do zarabiania wodą. W zależności od sposobu ich stosowania
przeznaczone są do:
–

nakrapiania – N,

–

cyklinowania – C,

–

szlifowania – G,

–

obróbki kamieniarskiej – K.
Właściwościami odpowiadają zaprawom cementowo – wapiennym, a stosuje się je

do tynkowania elewacji budynków.

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

Właściwości zapraw.
Każda zaprawa charakteryzuje się wieloma właściwościami zarówno fizycznymi jak

i technicznymi.

Zaprawa powinna mieć: dobre właściwości wiążące, dobrą przyczepność, być urabialna,

łatwa w przygotowaniu. Powinna też odznaczać się wytrzymałością, kurczliwością
i nasiąkliwością.

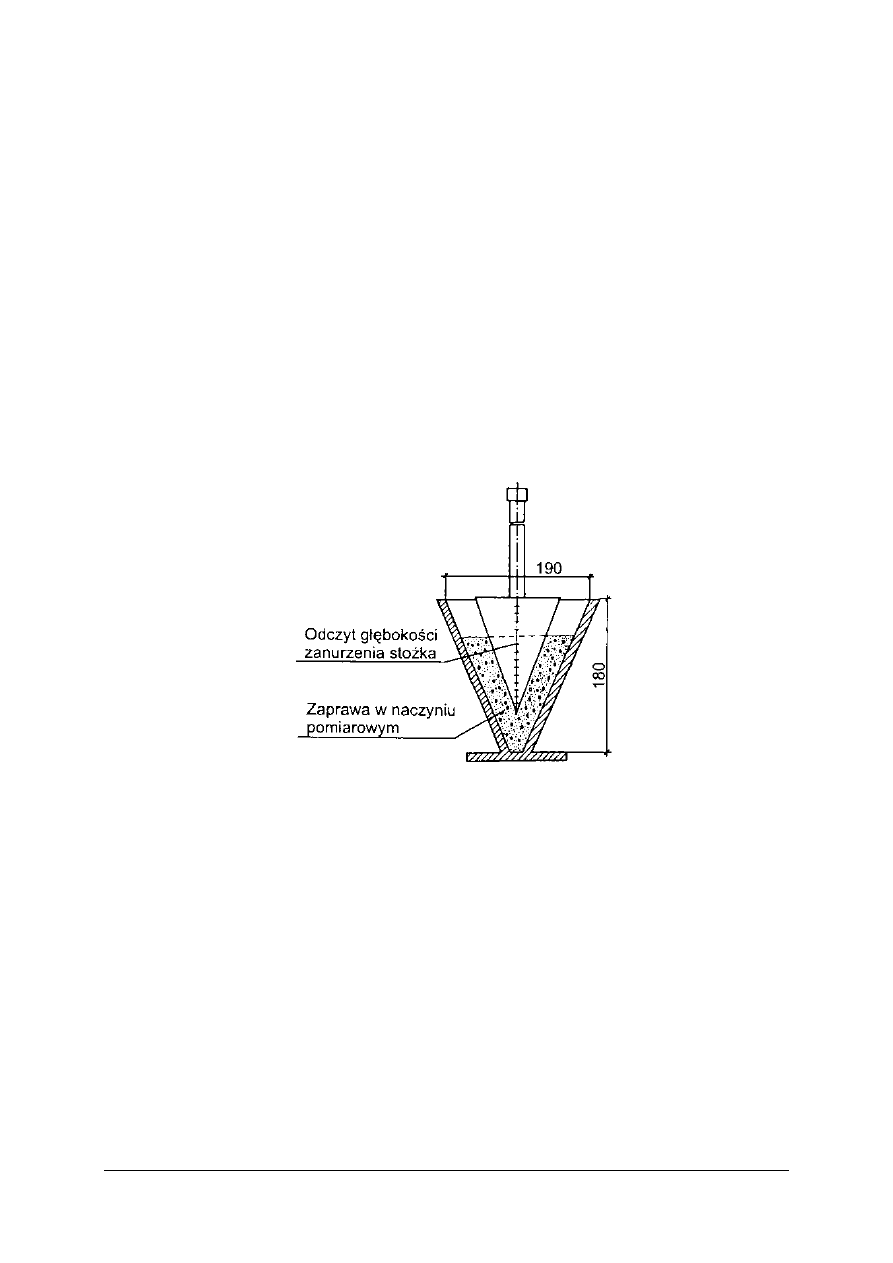

Konsystencja zaprawy jest również ważną właściwością roboczą mającą wpływ na

właściwości mechaniczne i fizyczne stwardniałej zaprawy. Osiąganie odpowiedniej
konsystencji zaprawy jest korzystniejsze przy użyciu mniejszej ilości wody, lecz
z zastosowaniem dodatku upłynniającego lub plastyfikującego. Konsystencję zaprawy bada
się przez zanurzenie w zaprawie normowego stożka pomiarowego o masie 300 g. Stożek
zanurza się tym głębiej, im rzadszą konsystencję ma zaprawa. W zależności od konsystencji
zaprawy, głębokość zanurzenia stożka odczytywana na centymetrowej skali wynosi:
–

1 ÷ 4 cm – bardzo gęsta,

–

4 ÷ 7 cm – gęstoplastyczna,

–

7 ÷ 10 cm – plastyczna,

– 10 ÷ 12 cm – rzadka.

Rys. 2. Badanie konsystencji zaprawy budowlanej za pomocą stożka pomiarowego [4, s.82]

Właściwości fizyczne i mechaniczne poszczególnych zapraw zostały dokładnie opisane

w rozdziale 4.8.

4.10.2. Pytania sprawdzające

Odpowiadając na pytania, sprawdzisz, czy jesteś przygotowany do wykonania ćwiczeń.

1. Do jakich prac budowlanych wykorzystujemy zaprawy wapienne?
2. Kiedy stosujemy zaprawy cementowe?
3. Do jakich prac budowlanych używamy zaprawy cementowo – wapiennej?
4. Kiedy stosujemy zaprawy gipsowe i gipsowo – wapienne?
5. Jakie zastosowanie znalazły szlachetne masy tynkarskie?
6. Do czego służy stożek pomiarowy?
7. W jaki sposób posługujemy się stożkiem pomiarowym?

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

4.10.3. Ćwiczenia

Ćwiczenie 1

Spośród czterech charakterystyk zapraw budowlanych wybierz dwie i dopasuj do nich

nazwę zaprawy.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) wybrać charakterystyki dla dwóch zapraw budowlanych,
2) przeanalizować wybrane charakterystyki,
3) podać nazwę zaprawy, do której pasuje charakterystyka,
4) sporządzić pisemną notatkę.

Wyposażenie stanowiska pracy:

–

charakterystyki zapraw,

–

notatnik,

–

przybory do pisania.

Ćwiczenie 2

Na podstawie poniższego opisu, podającego krótką charakterystykę, określ rodzaj

zaprawy ze względu na użyte spoiwa.

Zaprawy stosowane są:

–

do murowania ścian, fundamentów, łuków i sklepień,

–

jako obrzutka pod tynki,

–

jako warstwa narzutu,

–

jako wierzchnia warstwa tynku,

–

do układania posadzek kamiennych.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) przeanalizować treść polecenia,
2) wybrać poprawną odpowiedź,
3) zaprezentować wykonane ćwiczenie.

Wyposażenie stanowiska pracy:

–

charakterystyki zapraw budowlanych.

Ćwiczenie 3

Na podstawie poniższego opisu, podającego krótką charakterystykę, określ rodzaj

zaprawy ze względu na użyte spoiwa.

Zaprawy są stosowane do wznoszenia ścian z elementów gipsowych nie narażonych

na działanie wilgoci.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) przeanalizować treść polecenia,
2) wybrać poprawną odpowiedź,
3) zaprezentować wykonane ćwiczenie.

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

Wyposażenie stanowiska pracy:

–

charakterystyki zapraw budowlanych.

Ćwiczenie 4

Przygotuj próbkę zaprawy cementowo-wapiennej 1:1:6 o ustalonej ilości wody i oznacz

konsystencję tej zaprawy.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) zorganizować stanowisko pracy zgodnie z zasadami bhp,
2) ustalić składniki zaprawy,
3) sprawdzić proporcje składników zaprawy,
4) ustalić kolejność wykonywanych czynności,
5) przygotować składniki zaprawy,
6) przygotować zaprawę,
7) sprawdzić konsystencję zaprawy,
8) sporządzić notatkę z przeprowadzonego doświadczenia,
9) uporządkować i zlikwidować stanowisko pracy,
10) zaprezentować wykonane ćwiczenie.

Wyposażenie stanowiska pracy:

–

piasek,

–

wapno hydratyzowane,

–

cement portlandzki,

–

woda,

–

szufla do odmierzania sypkich składników,

–

miarka do odmierzania wody,

–

pojemnik (np. wiadro),

–

szpachla,

–

stożek pomiarowy o masie 300 g,

–

mieszarka,

–

notatnik,

–

przybory do pisania.

4.10.4. Sprawdzian postępów

Czy potrafisz:

Tak

Nie

1) zastosować zaprawę cementową?

2) zastosować zaprawę wapienną?

3) zastosować zaprawę cementowo – wapienną?

4) zastosować zaprawę gipsową?

5) zastosować szlachetne masy tynkarskie?

6) określić konsystencję i urabialność zapraw?

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

4.11. Betony zwykłe, lekkie, ciężkie i specjalne

4.11.1. Materiał nauczania

Beton jest to sztuczny kamień powstały w wyniku wiązania i twardnienia spoiwa

zawartego w mieszance betonowej.

W zależności od wartości gęstości pozornej rozróżnia się:

a) beton zwykły o gęstości pozornej 2000 ÷ 2600 kg/m

, wykonywany z mieszanek

betonowych o właściwościach dostosowanych do warunków betonowania konsystencją,
urabialnością oraz szczelnością. Do podstawowych cech betonu zwykłego zalicza się:
klasy, stopnie mrozoodporności i stopnie wodoszczelności. Beton stosuje się
do wykonywania: fundamentów budowli, fundamentów pod maszyny, elementów
betonowych i żelbetowych ściskanych i zginanych, słupów hal przemysłowych, łupin
i elementów cienkościennych, części budowli mostowych, nawierzchni drogowych, itp.

b) betony specjalne – spełniające dodatkowe szczególne wymagania, np. beton

wodoszczelny, żaroodporny, trudnościeralny, hydrotechniczny.

Betony hydrotechniczne stosuje się do budowli wodnych, nabrzeży portowych, podpór

mostowych, obudowy zbiorników wodnych i wszędzie tam, gdzie na beton działa woda
i zimowe warunki klimatyczne. Betony charakteryzują się odpornością na zamrażanie.

Odmianą betonów hydrotechnicznych są betony wodoszczelne. Kruszywo do betonów

wodoszczelnych nie powinno być nasiąkliwe, piasek powinien być pozbawiony pyłów
drobniejszych niż 0,05 mm. Cement powinien być portlandzki powszechnego użytku
lub hydrotechniczny.

Betony trudnościeralne stosuje się na powierzchnie drogowe, lotniskowe, na podłogi

w halach przemysłowych, na powierzchnie peronów, ramp kolejowych, na nawierzchnie
pochylni transportowych i wszędzie tam, gdzie oprócz odporności na ścieranie jest potrzebna
szorstkość powierzchni. Odporność betonu na ścieranie osiąga się przez stosowanie kruszywa
łamanego z niezwietrzałych i nienasiąkliwych skał magmowych lub zamiast kruszywa stosuje
się stłuczkę porcelanową, wióry i ułamki z twardego żeliwa albo opiłki ze stali nierdzewnej.

Betony żaroodporne pracują w wysokich temperaturach. Dopuszczalna temperatura

nagrzania betonu żaroodpornego zależy od rodzaju użytego kruszywa.

c) beton ciężki o gęstości pozornej 2600 ÷ 5000 kg/m

,zawierający kruszywa ciężkie takie

jak magnetyt, baryt, śrut stalowy. Betony ciężkie służą do osłabienia promieniowania
jonizującego wysyłanego przez źródła promieniowania.

d) beton lekki kruszywowy o gęstości pozornej 600 ÷ 2000 kg/m

. Kruszywowe betony

lekkie stosowane są do wykonywania konstrukcji betonowych, żelbetowych i sprężonych
(zarówno monolitycznych jak i prefabrykowanych) oraz elementów nie konstrukcyjnych,
pełniących funkcję izolacyjną (izolacje przeciwdźwiękowe i cieplne). Ze względu
na strukturę i układ ziaren w betonie rozróżnia się betony zwarte, półzwarte i jamiste.
W zależności od rodzaju kruszywa sztucznego o ziarnach większych niż 4 mm rozróżnia

się beton z łupkoporytu, z pumeksu hutniczego, z keramzytu, glinoporytu lub mieszaniny tych
kruszyw. Skład mieszanki betonowej z kruszyw sztucznych uzupełnia się często dodatkiem
popiołów lotnych.

e) beton lekki komórkowy - gęstości pozornej 350 ÷ 750 kg/m

(gazobeton, pianobeton).

Autoklawizowany beton komórkowy to beton o strukturze porowatej, powstającej
na skutek wytwarzania się pęcherzyków gazu w mieszance zarobowej. Otrzymuje się go

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

w wyniku reakcji fizykochemicznej między spoiwem, kruszywem, wodą i środkiem
porotwórczym (proszek aluminiowy), w warunkach obróbki cieplnej w parze wodnej
nasyconej o ciśnieniu minimum 1,0 MPa. Z betonu komórkowego produkuje się bloczki
ścienne, płyty ścienne i dyle.

Przy charakteryzowaniu autoklawizowanego betonu komórkowego stosowane są

najczęściej pojęcia: odmiana betonu (określa ją gęstość pozorna) i klasa betonu
(wytrzymałość na ściskanie).

4.11.2. Pytania sprawdzające

Odpowiadając na pytania, sprawdzisz, czy jesteś przygotowany do wykonania ćwiczeń.

1. Jak dzielimy betony w zależności od gęstości pozornej?
2. Jaką gęstość pozorną ma beton zwykły?
3. Jaką gęstość pozorną ma beton ciężki?
4. Jaką gęstość pozorną ma beton lekki kruszywowy?
5. Jaką gęstość pozorną ma beton lekki komórkowy?
6. Jakie elementy budowli wykonuje się z betonu zwykłego?
7. Jakie cechy charakteryzują beton zwykły?
8. Jakie znasz rodzaje betonu ciężkiego?
9. Który z betonów ciężkich stosuje się przede wszystkim w budownictwie drogowym?
10. Gdzie znalazł zastosowanie beton lekki kruszywowy?
11. Jaką strukturę mogą mieć kruszywowe betony lekkie?
12. Jakie znasz betony lekkie kruszywowe?
13. Jakie znasz zastosowanie betonu lekkiego autoklawizowanego?
14. Jakie pojęcia są stosowane przy charakteryzowaniu betonu komórkowego?
15. Jakim pojęciem możesz zastąpić gęstość pozorną betonu lekkiego?
16. Jaki składnik betonu komórkowego powoduje powstawanie w nim porów?

4.11.3. Ćwiczenia

Ćwiczenie 1

Przygotuj sposobem ręcznym 30 litrów betonu lekkiego na bazie kruszywa sztucznego

(do wyboru żużel lub keramzyt) o wytrzymałości nie mniejszej niż C12/15.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) zorganizować stanowisko pracy zgodnie z zasadami bhp,
2) ustalić składniki betonu,
3) sprawdzić proporcje składników betonu,
4) ustalić kolejność wykonywanych czynności,
5) przygotować składniki betonu,
6) wykonać mieszankę betonową,
7) sporządzić notatkę z przeprowadzonego doświadczenia,
8) uporządkować i zlikwidować stanowisko pracy,
9) zaprezentować wykonane ćwiczenie.

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

Wyposażenie stanowiska pracy:

–

cement,

–

żużel lub keramzyt,

–

woda,

–

szufla do odmierzania sypkich składników,

–

miarka do odmierzania wody,

–

pojemnik (np. wiadro),

–

szpachla,

–

stożek pomiarowy,

–

mieszarka.

Ćwiczenie 2

Przygotuj sposobem ręcznym 3 próbki betonu zwykłego o jednakowej ilości kruszywa

lecz różnej ilości zaczynu cementowego. Następnie z mieszanki betonowej wykonaj 3 próbki
zgodnie z instrukcją i umieść w kąpieli wodnej na 28 dni.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) zorganizować stanowisko pracy zgodnie z zasadami bhp,
2) sprawdzić proporcje składników betonu,
3) ustalić kolejność wykonywanych czynności,
4) przygotować składniki betonu,
5) wykonać mieszanki betonowe,
6) wykonać próbki zgodnie z instrukcją,
7) umieścić próbki betonów w formach,
8) umieścić próbki betonu w kąpieli wodnej,
9) uporządkować i zlikwidować stanowisko pracy,
10) zaprezentować wykonane ćwiczenie.

Wyposażenie stanowiska pracy:

–

instrukcja wykonania betonowych próbek,

–

cement,

–

kruszywo,

–

woda,

–

szufla do odmierzania sypkich składników,

–

miarka do odmierzania wody,

–

pojemniki (np. wiadra),

–

szpachla,

–

formy do wykonania próbek,

–

mieszarka.

Ćwiczenie 3

Wykorzystując próbki z poprzedniego doświadczenia, zbadaj ich wytrzymałość,

porównaj wyniki i wyciągnij wnioski.

Sposób wykonania ćwiczenia

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

Aby wykonać ćwiczenie, powinieneś:

1) zorganizować stanowisko pracy zgodnie z zasadami bhp,
2) zapoznać się z instrukcją obsługi maszyny wytrzymałościowej,
3) zapoznać się z przepisami bhp obowiązującymi na stanowisku,
4) zapoznać się z instrukcją wykonania ćwiczenia,
5) założyć fartuch i okulary ochronne,
6) umieścić kolejno próbki betonu w prasie hydraulicznej,
7) przeprowadzić badania próbek betonu,
8) porównać wyniki badań i wyciągnąć wnioski,
9) zanotować spostrzeżenia wynikające z ćwiczenia,
10) uporządkować i zlikwidować stanowisko pracy,
11) zaprezentować wykonane doświadczenie.

Wyposażenie stanowiska pracy:

–

próbki betonu,

–

prasa hydrauliczna,

–

instrukcja obsługi maszyny,

–

instrukcja wykonania ćwiczenia,

–

ubranie ochronne.

4.11.4. Sprawdzian postępów

Czy potrafisz:

Tak

Nie

1) zdefiniować pojęcie odmiany betonu?

2) zdefiniować pojęcie betonu żaroodpornego?

3) zdefiniować pojęcie betonu hydrotechnicznego?

4) wyjaśnić, co rozumiemy pod pojęciem: beton autoklawizowany?

5) wskazać zastosowanie betonu lekkiego kruszywowego?

6) określić wartość liczbową gęstości pozornej dla betonu zwykłego?

7) podać wartość liczbową gęstości pozornej dla betonu ciężkiego?

8) wskazać zastosowanie betonu zwykłego?

9) wyliczyć podstawowe cechy betonu zwykłego?

10) wskazać zastosowanie betonów specjalnych?

11) wskazać rodzaje i zastosowanie betonów lekkich?

12) omówić odmiany i składniki betonu komórkowego?

13) wymienić klasy betonu komórkowego?

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

4.12. Zagęszczanie mieszanek betonowych

4.12.1. Materiał nauczania

Zagęszczanie mieszanki betonowej
Zagęszczanie mieszanki betonowej ma na celu ścisłe, a jednocześnie równomierne,

rozmieszczenie składników w przestrzeni przeznaczonej do zabetonowania. Pręty
zbrojeniowe muszą być dokładnie otulone, a powierzchnia zewnętrzna betonu gładka.
Zarówno wewnątrz betonu, jak i na jego powierzchni nie mogą pozostawać puste
niezabetonowane przestrzenie czyli raki. Sposoby zagęszczania są następujące: ręczne
i mechaniczne. Ręczne zagęszczanie mieszanki betonowej obywa się przez sztychowanie
a mechaniczne przez:
–

utrząsanie,

–

wibrowanie,

–

prasowanie,

–

wirowanie,

–

próżniowanie.
W praktyce stosuje się jednocześnie dwa lub więcej z wymienionych sposobów

zagęszczania mieszanki betonowej.

Sposoby zagęszczania dobiera się zależnie od:

–

wymiarów elementów betonowych,

–

konsystencji mieszanki,

–

zlokalizowania betonowej konstrukcji,

–

rodzaju form lub deskowań,

–

technicznego wyposażenia wykonawców.

Utrząsanie i wibrowanie
Czynność ta polega na wprowadzeniu składników mieszanki w ruch, którego wynikiem

jest jej upłynnienie i częściowa sedymentacja. Pęcherzyki powietrza uwięzione w mieszance
unoszą się ku górze i opuszczają betonową przestrzeń.

Najczęściej stosowanym sposobem zagęszczania betonu jest wibrowanie. Upłynniana

w wyniku wibrowania mieszanka betonowa przyjmuje kształt formy. Skuteczność
wibrowania jest ograniczona w czasie. Wibrowanie trwające dłużej niż 5 ÷ 7 minut
nie przyczynia się do istotnego wzrostu wytrzymałości betonu.

Urządzenia do wibrowania, zwane wibratorami, różnią się wielkością, sposobem

wymuszenia drgań i przekazywania tych drgań mieszance betonowej. W budownictwie
najczęściej stosuje się wibratory pogrążalne, przyczepne, powierzchniowe i stoły wibracyjne.
Schematy ich działania przedstawione są na rys. 3.

Wibratory pogrążalne zanurzone w ułożoną mieszankę betonową, nadają jej ruchy

drgające przez bezpośredni dotyk. Stosowane są do elementów wysokich o małym przekroju:
belki, słupy.

Wibratory powierzchniowe przekazują drgania przez płytę dociskową na powierzchnię

mieszanki, na głębokość 15 ÷ 40 cm, w zależności od konsystencji mieszanki i wielkości
wibratora. Konsystencja zagęszczanej mieszanki powinna być gęstoplastyczna lub plastyczna.
Wibratory powierzchniowe stosuje się najczęściej do zagęszczania betonowych nawierzchni
dróg, podłóg w halach przemysłowych lub płyt formowanych poziomo.

Wibratory przyczepne są mocowane do deskowania lub do boków formy. Wywoływane

przez wibrator drgania są przekazywane do mieszanki betonowej za pośrednictwem
deskowania.

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

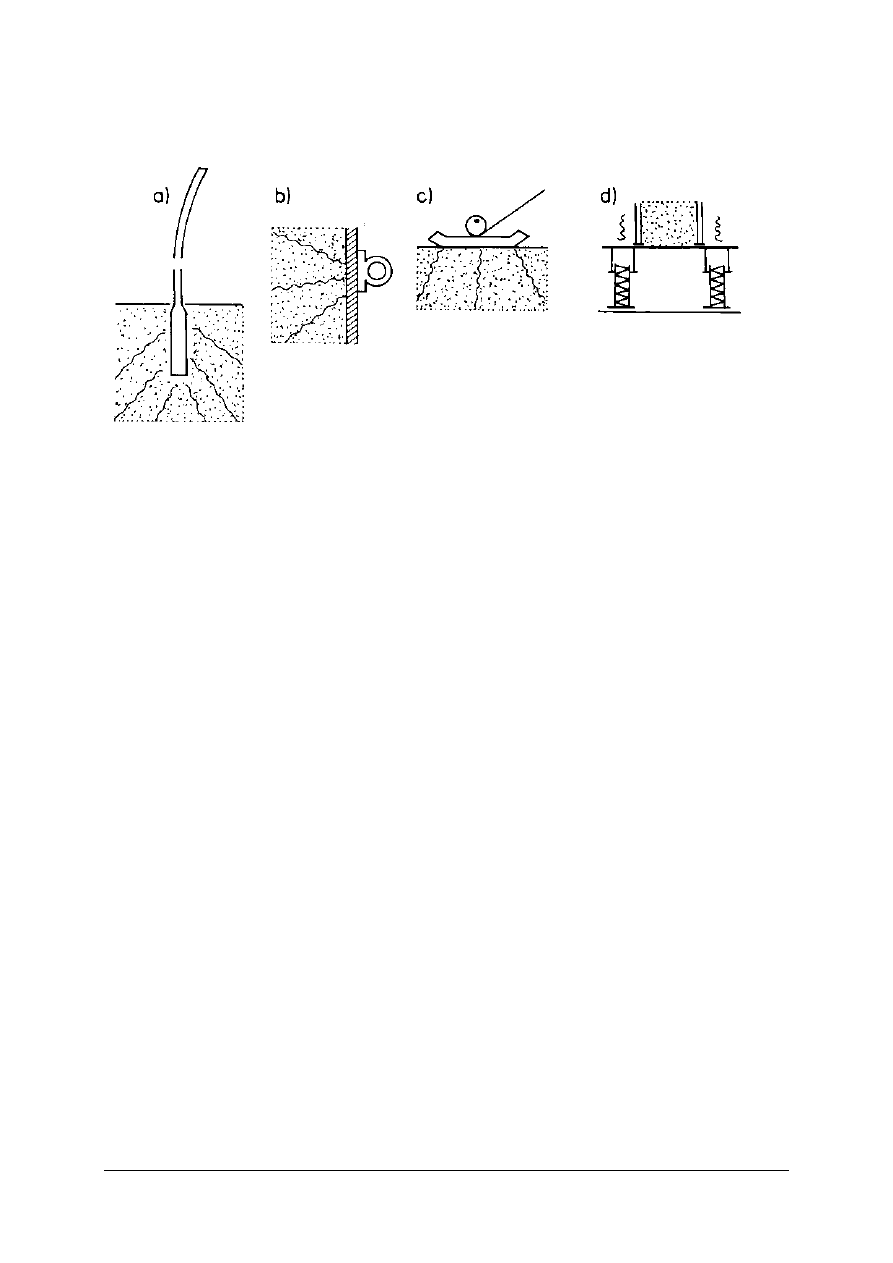

Rys. 3. Schemat działania wibratorów: a) pogrążalny, b) przyczepny, c) powierzchniowy, d) stół

wibracyjny

[4, s. 379]

Stoły wibracyjne składają się z płyty nośnej podpartej na sprężynowych amortyzatorach

oraz z zespołu wirujących mimośrodów wymuszających drgania płyty i przedmiotów do niej
zamocowanych. Częstotliwości wynoszą 3000, 6000, 9000 i 12000 drgań / minutę.
Konsystencja zagęszczanej mieszanki powinna być gęstoplastyczna. Dobrze przymocowane
formy z betonem należy umieszczać na stole wibracyjnym symetrycznie, żeby środek
ciężkości zagęszczanego elementu pokrywał się ze środkiem płyty stołu wibracyjnego.

Zagęszczanie przez prasowanie
Ten sposób zagęszczania stosuje się w przypadku produkcji elementów o prostych

kształtach z mieszanki o konsystencji wilgotnej. Prasowanie elementów zbrojonych nie jest
wskazane. Prasowanie polega na wywieraniu nacisku na mieszankę betonową wsypaną
do gniazda maszyny formującej dużą siłą, o nacisku jednostkowym 10 ÷ 20 MPa. Mieszanka
betonowa przeznaczona do zagęszczania przez prasowanie nie powinna zawierać kruszyw
o ziarnach większych niż 8 mm.

Zagęszczanie przez wirowanie
Polega ono na nadaniu formowanym elementom dużej prędkości obrotowej, a powstająca

przy tym siła odśrodkowa dociska składniki mieszanki do ścian wirującej formy. Metodę
wirowania stosuje się w produkcji rur, pali i słupów o kształcie przekroju zbliżonym
do kołowego.

Zagęszczanie przez próżniowanie
W tym celu przygotowuje się mieszankę o konsystencji półciekłej lub ciekłej,

a po ułożeniu w deskowaniu lub formie odciąga się z tej mieszanki wodę i powietrze,
zmniejszając przez to wskaźnik c / w. W wyniku wytworzenia próżni pod deskowaniem
przemieszcza się woda i pęcherzyki powietrza w kierunku mniejszego ciśnienia. Różnica
ciśnień powoduje przemieszczanie się ziarn kruszywa i zagęszczenie mieszanki w miarę
ubywania wody. Podciśnienie oddziałuje do głębokości około 30 cm. Dobre wyniki
próżniowania osiąga się przez stosowanie środków uplastyczniających, dzięki którym można
zmniejszyć ilość wody zarobowej.

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

W wyniku próżniowania betonu uzyskuje się:
–

zmniejszenie skurczu betonu,

–

przyspieszenie twardnienia betonu,

–

zwiększenie odporności betonu na ścieranie,

–

zwiększenie przyczepności betonu do zbrojenia,

–

podwyższenie wytrzymałości betonu, zarówno w pierwszych dniach, jak i w końcowej
fazie twardnienia.

Pielęgnacja świeżego betonu
Odkryte powierzchnie betonu powinny być chronione przed niekorzystnym działaniem

czynników atmosferycznych i utrzymane w stanie wilgotnym (przez nawilżanie) co najmniej
przez 7 dni – przy stosowaniu cementów portlandzkich, oraz 14 dni – przy stosowaniu
cementów hutniczych. Nawilżanie powierzchni poziomych lub o niewielkim spadku można
zastąpić stosowaniem specjalnych środków zabezpieczających beton przed utratą wody.
Utratę wody niezbędnej dla prawidłowego wiązania betonu zapewni również przykrycie
powierzchni betonowych folią.

Elementy betonowe lub żelbetowe, których odkryte powierzchnie znajdują się

na poziomie lub poniżej poziomu terenu, należy chronić przed działaniem wód gruntowych
przez pierwsze 4 dni od ułożenia mieszanki betonowej.

Świeży beton jest narażony na niekorzystne działanie mrozu. W okresie zimowym

stosuje się podgrzewanie składników mieszanki betonowej. Świeżą mieszankę betonową
można również chronić przed mrozem przykrywając wykonane elementy matami
słomianymi.

4.12.2. Pytania sprawdzające

Odpowiadając na pytania, sprawdzisz, czy jesteś przygotowany do wykonania ćwiczeń.

1. W jakim celu zagęszcza się mieszankę betonową?
2. W jaki sposób powstają raki na powierzchniach elementów betonowych?
3. Jakie znasz sposoby zagęszczania mieszanki betonowej?
4. Od czego zależy dobór metody zagęszczania mieszanki betonowej?
5. Na czym polega utrząsanie i wirowanie mieszanki betonowej?
6. Od czego zależy wibrowanie mieszanki betonowej?
7. Czy długi czas wibrowania mieszanki betonowej ma wpływ na jej wytrzymałość?
8. Jak nazywamy urządzenia do wibrowania?
9. Jakie znasz rodzaje wibratorów?
10. Kiedy stosujemy wibratory pogrążalne?
11. Jakie elementy zagęszczamy wibratorem powierzchniowym?
12. W jaki sposób przekazuje drgania na mieszankę wibrator przyczepny?
13. Jakie warunki muszą być spełnione podczas zagęszczania mieszanki betonowej na

stołach wibracyjnych?

14. Do jakich elementów budowlanych stosuje się zagęszczanie metodę wirowania?
15. Na czym polega pielęgnacja betonu w okresie letnim?
16. Na czym polega pielęgnacja betonu w okresie zimowym?

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

4.12.3. Ćwiczenia

Ćwiczenie 1

Dopasuj do przedstawionych schematów wibratorów ich nazwy a następnie nazwy

elementów betonowych, które można nimi zagęszczać.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) zapoznać się ze schematami wibratorów,
2) zapoznać się z nazwami wibratorów,
3) przeczytać nazwy elementów i ich charakterystyki,
4) dokleić kartki samoprzylepne z nazwami wibratorów,
5) dokleić kartki samoprzylepne z nazwami elementów,
6) sporządzić notatkę w z przeprowadzonego doświadczenia,
7) zaprezentować wykonane ćwiczenie.

Wyposażenie stanowiska pracy:

–

schematy wibratorów,

–

samoprzylepne kartki w kolorze zielonym z nazwami wibratorów,

–

samoprzylepne kartki w kolorze żółtym z nazwami elementów,

–

notatnik,

–

przybory do pisania.

Ćwiczenie 2

Połącz w pary nazwy elementów betonowych z metodami ich zagęszczania.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) zapoznać się z nazwami metod zagęszczania,
2) przeczytać nazwy elementów i ich charakterystyki,
3) dopasować do siebie odpowiednie nazwy,
4) sporządzić notatkę z przeprowadzonego doświadczenia,
5) zaprezentować wykonane ćwiczenie.

Wyposażenie stanowiska pracy:

–

tabliczki z nazwami elementów betonowych,

–

tabliczki z nazwami metod zagęszczania,

–

notatnik,

–

przybory do pisania.

Ćwiczenie 3

Po obejrzeniu filmu dydaktycznego dotyczącego zagęszczania mieszanek betonowych

odpowiedz w zeszycie przedmiotowym na następujące pytania:
a) jakie wibratory są stosowane do poszczególnych elementów budowlanych?
b) jakie przepisy bhp obowiązują podczas zagęszczania mieszanek betonowych?

Sposób wykonania ćwiczenia

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

Aby wykonać ćwiczenie, powinieneś:

1) zapoznać się z treścią filmu – Zagęszczanie mieszanek betonowych,
2) odpowiedzieć pisemnie na pytania zawarte w ćwiczeniu,
3) zaprezentować wykonane ćwiczenie.

Wyposażenie stanowiska pracy:

–

film dydaktyczny – Zagęszczanie mieszanek betonowych,

–

notatnik,

–

przybory do pisania.

4.12.4. Sprawdzian postępów

Czy potrafisz:

Tak

Nie

1) wymienić sposoby zagęszczania mieszanki betonowej?

2) wskazać, w jakim celu wykonuje się zagęszczanie mieszanki betonowej? ¨

3) wykonać zagęszczanie mieszanki betonowej przez sztychowanie?

4) zastosować wibrator powierzchniowy do odpowiednich elementów?

5) zastosować do zagęszczania mieszanki betonowej wibrator przyczepny?

6) opisać sposób zagęszczania elementów wibratorem wgłębnym?

7) wskazać elementy zagęszczane wibratorami pogrążalnymi?

8) umieścić formę z mieszanką betonową na stole wibracyjnym?

9) wskazać elementy zagęszczane na stołach wibracyjnych?

10) wskazać elementy zagęszczane metodą wirowania?

11) zagęszczać mieszanki betonowe?

12) pielęgnować betony w okresie letnim?

13) pielęgnować betony w okresie zimowym?

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

4.13. Masy lastrykowe i skałodrzewne

4.13.1. Materiał nauczania

Lastryko
Lastryko jest jednym z materiałów stosowanych do wykończenia zewnętrznego różnych

elementów budowlanych ( posadzki, cokoły, parapety, schody). Masa lastrykowa może być
układana bezpośrednio na budowie bądź przygotowywana w postaci prefabrykatu (parapety,
płytki lastrykowe). Do przygotowania mieszanki lastrykowej powinny być stosowane grysy
ze skał dających się łatwo szlifować i polerować (wapienie zbite, marmury, dolomity,
trawertyny) oraz cementy: szary lub biały. Mogą być stosowane także pigmenty do barwienia
odporne na działanie alkaliów i światła np. czerwień żelazowa, ochra, żółcień żelazowa,
ultramaryna i czerń żelazowa.

Lastryko może być wykonane jako szlifowane bądź płukane. W końcowym, elemencie

układania lastryka wykonywanego bezpośrednio lub prefabrykowanego jest to, aby czystą
i suchą powierzchnię zatrzeć olejem lnianym. Zamiast oleju lnianego w celu zabezpieczenia
przed zabrudzeniami, plamami można zastosować na suchej oczyszczonej powierzchni
obecne na rynku pasty emulsyjne.

Masy skałodrzewne
Masy skałodrzewne wykonuje się z zaprawy składającej się ze spoiwa magnezjowego

i wypełniaczy, którymi mogą być: trociny, mączka drzewna, mączka kamienna, piasek
kwarcowy, itp. Podkłady monolityczne skałodrzewne można wykonać jako jedno
lub dwuwarstwowe pod nawierzchnie skałodrzewne lub jako podkłady pod inne wykładziny
podłogowe (np.: z PVC, dywanowe). Podkłady skałodrzewne pod nawierzchnię z innych
materiałów powinny spełniać następujące wymagania techniczne:

– wytrzymałość na ściskanie – nie mniejsza niż 9 MPa,
– wytrzymałość na zginanie – nie mniejsza niż 3,5 MPa,
– gęstość pozorna – nie większa niż 1 kg/dm

Posadzki skałodrzewne wykonuje się z zaprawy magnezjowej z dodatkiem wypełniaczy

organicznych (mączka drzewna i trociny), mineralnych i pigmentów. W zależności
od rodzajów użytych wypełniaczy w posadzkach, zmieniają się ich właściwości techniczne.
Posadzek skałodrzewnych ze względu na zdolność przewodzenia prądu elektrycznego,
nie należy stosować w pomieszczeniach, w których istnieje możliwość posługiwania się
aparatami elektrycznymi bez gwarancji należytego ich zabezpieczenia przed porażeniem
prądem.

4.13.2. Pytania sprawdzające

Odpowiadając na pytania, sprawdzisz, czy jesteś przygotowany do wykonania ćwiczeń.

1. Gdzie stosujemy masy lastrykowe?
2. Z jakich składników wykonuje się masy lastrykowe?
3. W jakiej technologii można wykonywać lastryko?
4. W jaki sposób zabezpieczamy powierzchnię lastryka?
5. Z jakich składników wykonuje się masy skałodrzewne?
6. Od czego zależą właściwości techniczne mas skałodrzewnych?
7. W jakich pomieszczeniach nie należy stosować mas skałodrzewnych?
8. Jakiego spoiwa używa się do wykonywania mas skałodrzewnych?

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

4.13.3. Ćwiczenia

Ćwiczenie 1

Rozpoznaj wśród próbek te, które wykonane są z lastryka i z masy skałodrzewnej. Podaj

właściwości tych materiałów.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) wybrać z grupy przedstawionych próbek te, które są wykonane z lastryka i z masy

skałodrzewnej,

2) scharakteryzować każdą z próbek, podając ich skład i zastosowanie,
3) sporządzić pisemną notatkę,
4) zaprezentować wykonane ćwiczenie.

Wyposażenie stanowiska pracy:

–

próbki materiałów budowlanych,

–

notatnik,

–

przybory do pisania.

Ćwiczenie 2

Po obejrzeniu filmu instruktażowego na temat wykonywania posadzki lastrykowej,

wypisz w notatniku materiały oraz kolejne etapy przygotowania mieszanki lastrykowej.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) obejrzeć uważnie film instruktażowy – Wykonywanie posadzek lastrykowych,
2) zanotować materiały potrzebne do wykonania mieszanki lastrykowej,
3) zanotować etapy przygotowania mieszanki lastrykowej,
4) zaprezentować wykonane ćwiczenie.

Wyposażenie stanowiska pracy:

–

film instruktażowy – Wykonywanie posadzek lastrykowych,

–

notatnik,

–

przybory do pisania.

Ćwiczenie 3

Wykorzystaj informacje z ćwiczenia 2 i wykonaj z przygotowanych składników masę

lastrykową.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) przygotować stanowisko pracy zgodnie z zasadami bhp,
2) skorzystać z notatek wykonanych w ćwiczeniu 2,
3) wybrać materiały do przygotowania masy lastrykowej,
4) wykonać masę lastrykową,
5) uporządkować i zlikwidować stanowisko pracy,
6) zaprezentować wykonane ćwiczenie.

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

Wyposażenie stanowiska pracy:

–

notatki wykonane w ćwiczeniu 2,

–

grysy ze skał,

–

cement,

–

pigmenty,

–

woda,

–

łopatka,

–

mieszalnik.

4.13.4. Sprawdzian postępów

Czy potrafisz:

Tak

Nie

1) wymienić elementy wykonywane z mas lastrykowych?

2) wyliczyć składniki mas lastrykowych?

3) przygotować masę lastrykową?

4) zabezpieczyć powierzchnię lastrykową?

5) przygotować masę skałodrzewną?

6) zastosować masę skałodrzewną?

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

4.14. Zaprawy klejowe, kleje, kity, asfalty i masy plastyczne

4.14.1. Materiał nauczania

Zaprawy klejowe
Zaprawę klejową stosuje się na ścianach i podłogach betonowych, jastrychach

cementowych i anchydrytowych, także w systemach ogrzewania podłogowego. Nie używa się
jej na podłożach drewnianych, metalowych i z tworzyw sztucznych. Jest skuteczna zarówno
wewnątrz jak i na zewnątrz budynku. Zaprawa jest mieszaniną produkowaną na bazie białego
cementu, wypełniaczy kwarcowych oraz dodatków poprawiających przyczepność. Jest
mrozoodporna i wodoodporna. W sprzedaży znajdują się suche mieszanki zapraw klejowych,
które miesza się z wodą oraz gotowe zaprawy do bezpośredniego użycia w postaci
jednorodnej pasty.

Zaprawy klejowe stosujemy do:

–

naklejania glazury i terakoty na ściany tynkowane lub betonowe i na każde inne suche
lub wilgotne podłoże wykonane z materiałów ceramicznych (np. zaprawa klejowa
ATLAS),

–

układania płytek o dużym formacie lub silnie profilowanej powierzchni spodu
(np. zaprawa klejowa ATLAS CAL N),

–

naklejania płytek ceramicznych, mozaiki porcelanowej, płytek elewacyjnych
klinkierowych, płytek z kamienia naturalnego na wylewkach pod ogrzewanie podłogowe,
na płytach gipsowo-kartonowych, na asfalcie oraz na tynkach gipsowych wewnątrz
budynku, na powierzchni starej glazury, a nawet na pozostałościach starych, silnie
przylegających klejów i zapraw mineralnych (np. zaprawa klejowa ATLAS PLUS)

–

przyklejania ściennych płytek ceramicznych, klinkierowych, płyt i kasetonów
styropianowych oraz elementów z kamienia naturalnego np. marmuru; nadaje się
na podłoża takie jak beton, tynk oraz płyty gipsowo – kartonowe (np. zaprawa klejowa
ATLAS BIS),

–

przyklejania płytek z marmurów naturalnych i syntetycznych, kamienia naturalnego
oraz płytek z materiałów nasiąkliwych, na których mogą wystąpić przebarwienia
przy stosowaniu tradycyjnych zapraw ( np. zaprawa klejowa ATLAS KARO),

–

przyklejania płytek gresowych na ścianach i podłogach betonowych, jastrychach
cementowych i anchydrytowych (np. zaprawa klejowa do gresu ATLAS).

Kleje
Ze względu na stan skupienia kleje dzieli się na:

–

kleje ciekłe,

–

kleje stałe (topliwe).
Istnieje również klasyfikacja klejów w zależności od ich składu chemicznego,

mechanizmu utwardzania, technologii klejenia i rodzaju zastosowań.

Kleje ciekłe
Kleje ciekłe to takie, które w temperaturze pokojowej mają konsystencję ciekłą. Mogą to

być żywice syntetyczne bądź roztwory stałych lub ciekłych żywic w odpowiednich
rozpuszczalnikach. Do tej grupy należą:
–

kleje ciekłe poliuretanowe – stosowane do wielu materiałów, tworzą spoiny elastyczne
odporne na wpływy atmosferyczne i termiczne oraz działanie wody, słabych kwasów
i zasad,

–

Winnilep – stosowany do klejenia styropianu, drewna, płytek ceramicznych i betonu,

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

–

Mozalep – stosowany do przyklejania parkietu mozaikowego do podłoża betonowego
lub gipsowego,

–

Pronalep – stosowany do przyklejania parkietu mozaikowego, wykładziny podłogowej
Lentex, wykładzin tekstylnych igłowych filcopodobnych,

–

Mozalit – stosowany do przyklejania parkietu, płyt izolacyjnych, szkła piankowego,

–

klej POW – stosowany do klejenia mebli, drewna, szkła oraz ceramiki z betonem,

–

klej epoksydowy – stosowany do klejenia drewna, wyrobów drewnopodobnych,
ceramiki, metali, betonów,

–

oraz inne.

Kleje stałe
Do grupy tych klejów należą:

–

klej kazeinowy – stosowany do klejenia drewna i wyrobów drewnopochodnych,

–

Celtap – lux – stosowany do przyklejania tapet winylowych,

–

Pronicel W – stosowany do przyklejania tapet winylowych oraz do gruntowania podłoża.

Kity
Do łączenia materiałów posadzki kwasoodpornej z podkładem stosuje się lepiki i kity

kwasoodporne. Rozróżniamy następujące rodzaje kitów:
–

asfaltowe kwasoodporne,

–

krzemianowe kwasoodporne,

–

fenolowe kwasoodporne i ługoodporne.

W robotach posadzkowych stosuje się również kity:

–

sztywne chemoodporne, przeznaczone do zespolenia płytek z chronionym podłożem
i między sobą lub do spoinowania szczelin między płytkami,

–

elastyczne kity uszczelniające o zwiększonej chemoodporności, przeznaczone
do wypełniania szczelin dylatacyjnych.

Asfalty
Asfalty stanowią mieszaninę węglowodorów wielkocząsteczkowych pochodzenia

naturalnego lub otrzymywaną z przeróbki ropy naftowej. Odznaczają się całkowitą
odpornością na działanie wody, kwasów i ługów. Rozpuszczają się w dwusiarczku węgla,
benzynie, benzolu i innych rozpuszczalnikach. Mają barwę czarną, a konsystencję stałą
lub płynną. Pod wpływem ogrzewania miękną i przechodzą w stan ciekły.

Rozróżniamy asfalty:

–

naturalne,

–

ponaftowe, które dzielimy na: asfalty drogowe i asfalty przemysłowe.
Asfalty przemysłowe stosuje się głównie w przemyśle materiałów budowlanych jako

masy powłokowe i impregnacyjne do produkcji papy, jako główny składnik lepików, kitów
oraz jako masy izolacyjne do pokrywania rurociągów. W czasie przechowywania należy
asfalt chronić przed dostępem powietrza, wilgoci oraz bezpośrednim działaniem promieni
słonecznych.

Posadzki asfaltowe bezspoinowe z asfaltu lanego odznaczają się cennymi

właściwościami takimi, jak: wodoszczelność, nienasiąkliwość, odporność na ścieranie,
izolacyjność elektryczna i możliwość układania w czasie mrozu. Zaletą posadzek asfaltowych
jest również to, że nie zawierają wody i w kilka godzin, tj. po ostygnięciu, można je
normalnie użytkować.

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

Masy plastyczne
Do mas plastycznych zaliczamy kity elastyczne uszczelniające z żywic poliuretanowych,

silikonowych lub akrylowych. Kity poliuretanowe najczęściej stosowane są do uszczelniania
szczelin dylatacyjnych w posadzkach. Są to wyroby jednoskładnikowe (utwardzane wilgocią
z otoczenia) lub dwuskładnikowe (żywica i utwardzacz). Odznaczają się bardzo korzystnymi
właściwościami użytkowymi, szczególnie trwałą elastycznością, odpornością chemiczną
(z wyjątkiem stężonych kwasów, ługów, substancji utleniających). Stosowane są również kity
silikonowe, tworzące stałe elastyczne tworzywa o korzystnych właściwościach użytkowych,
odpornych na działanie czynników atmosferycznych. Kity akrylowe tworzą stale elastyczne
tworzywa odporne na działanie słabo agresywnych środowisk ciekłych i zanieczyszczenia
powietrza.

4.14.2. Pytania sprawdzające

Odpowiadając na pytania, sprawdzisz, czy jesteś przygotowany do wykonania ćwiczeń.

1. Gdzie stosujemy zaprawy klejowe?
2. Jakie roboty budowlane możemy wykonywać przy użyciu zapraw klejowych?
3. Jak dzielimy kleje ze względu na stan skupienia?
4. Jakie roboty budowlane możemy wykonywać przy użyciu klejów ciekłych?
5. Jakie roboty budowlane możemy wykonywać przy użyciu klejów stałych?
6. Gdzie stosujemy kity?
7. Jakimi cechami charakteryzują się kity?
8. Jakie znasz rodzaje asfaltów?
9. Które asfalty stosuje się głównie w przemyśle materiałów budowlanych?
10. Jakie elementy wykończenia budynków wykonuje się z asfaltów?
11. Jakie wyroby zaliczamy do mas plastycznych?
12. W jakim celu stosuje się masy plastyczne?

4.14.3. Ćwiczenia

Ćwiczenie 1

Wykonaj zaprawę klejową według podanej receptury.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) zapoznać się z kolejnością wykonania zaprawy,
2) przygotować naczynie do wykonania ćwiczenia,
3) odmierzyć odpowiednie ilości składników,
4) wykonać zaprawę,
5) zaprezentować wykonane ćwiczenie.

Wyposażenie stanowiska pracy:

–

suche składniki zaprawy klejowej,

–

receptura wykonania zaprawy klejowej,

–

woda,

–

naczynie (np. wiadro),

–

mieszarka.

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

Ćwiczenie 2

W oparciu o przedstawioną recepturę, oblicz maksymalną ilość wody potrzebnej do

przygotowania zaprawy klejowej z 2,5 kg suchej mieszanki.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) zapoznać się z podaną recepturą,
2) wykonać stosowne obliczenia,
3) zaprezentować wykonane ćwiczenie.

Wyposażenie stanowiska pracy:

–

kalkulator,

–

ołówek,

–

arkusz do ćwiczeń.

ZAPRAWA KLEJOWA – DANE TECHNICZNE

Proporcje mieszanki:.................................0,21–0,24 l wody na 1 kg zaprawy
...................................1,05-1,20 l wody na 5 kg zaprawy
...................................2,10-2,40 l wody na 10 kg zaprawy
...................................5,25-6,00 l wody na 25 kg zaprawy

4.14.4. Sprawdzian postępów

Czy potrafisz:

Tak

Nie

1) przygotować kity i lepiki oraz masy plastyczne?

2) porównać rodzaje klejów?

3) zastosować kleje do różnych materiałów posadzkarskich?

4) omówić właściwości kitów?

5) zastosować masy plastyczne?

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

4.15. Receptury zapraw, mas, klejów i mieszanek betonowych

4.15.1. Materiał nauczania

Ustalenie składu zaprawy
Skład zaprawy ustala się, mając na uwadze jej późniejsze właściwości po stwardnieniu,

tj. wytrzymałość, mrozoodporność i skurcz oraz właściwości w stanie świeżym przed
związaniem, tj. konsystencję i urabialność. Ponieważ właściwości zależą od wzajemnych
proporcji składników, przy bardziej odpowiedzialnych robotach i większych ilościach
zaprawy jej skład określa się laboratoryjnie.

Zakłada się pewne proporcje składników, wykonuje próbną mieszankę (zarób) i sprawdza

laboratoryjnie jej właściwości oraz cechy po stwardnieniu. Określa się przede wszystkim
udział poszczególnych składników w próbnej mieszance, jej konsystencję oraz wytrzymałość
zaprawy. Jeżeli pierwsze założenie nie dało pozytywnych rezultatów, to ilości składników
trzeba skorygować.

Po określeniu ilości składników w próbnej mieszance oblicza się także ich zawartość

w 1m

zaprawy i zapotrzebowanie na jedno napełnienie mieszarki (w zależności od

pojemności). Jeżeli w projekcie podano, że ma być zastosowana np. zaprawa wapienna 1:3, to
należy odmierzyć jednostkę objętości ciasta wapiennego, np. 3 litry i 3 jednostki objętości
piasku, tj. 3 x 3 = 9 litrów. Recepta może być podana w jednostkach wagowych i w tym
wypadku należałoby przyjąć np.: 3 kg ciasta wapiennego i 9 kg piasku. Odmierzone ilości
składników miesza się dokładnie ze sobą na stole laboratoryjnym, dolewając jednocześnie
wody aż do uzyskania żądanej konsystencji mieszanki. Należy przy tym mierzyć ilość
dolewanej wody. Tak otrzymaną mieszankę zaprawy wrzuca się do objętościomierza, gdzie
określa się jej objętość.
Obliczenie ilości poszczególnych składników w mieszance zaprawy o objętości 1m

wykonuje się na podstawie wzoru:

1000 a

x = V [kg lub l]

w którym:
x – ilość danego składnika użyta do próbnej mieszanki w 1 m

zaprawy [kg lub l]

a – ilość danego składnika użyta do próbnej mieszanki [kg lub l]
V – uzyskana objętość próbnej mieszanki [l]

W taki sam sposób określa się ilość składników dla innych rodzajów zapraw.

Receptury mas
Przykładowe receptury wybranych mas stosowanych w robotach posadzkarskich:

a) masa skałodrzewna

Podane zasady sporządzania receptury masy skałodrzewnej na podkłady dotyczą również

masy na warstwę użytkową posadzki.

Do warstwy użytkowej stosuje się mieszaninę magnezytu kaustycznego i wypełniaczy

w stosunku objętościowym 1:1,5, którą zarabia się roztworem chlorku magnezu o stężeniu
20

Bè. W skład wypełniaczy wchodzą objętościowo: mączka z drzewa iglastego 80%,

mączka kamienna 10%, talk 3% oraz pigment 7%.

Przykładowa receptura:

–

20 części objętościowych magnezytu kaustycznego (świeżego),

–

24 części objętościowe mączki drzewnej,

–

3 części objętościowe mączki kamiennej,

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

–

1 część objętościową talku,

–

2 części objętościowe pigmentów,

–

roztwór chlorku magnezu o stężeniu 20

Be do uzyskania żądanej konsystencji.

Do wykonania 1m

nawierzchni skałodrzewnej grubości 10 mm orientacyjne zużycie

materiałów wynosi:
–

magnezytu kaustycznego ........................................................................................ 5,5 kg,

–

chlorku magnezu sześciowodnego ................................................................. 2,5 ÷ 3,0 kg,

–

mączki drzewnej............................................................................................ 1,5 ÷ 2,0 kg,

–

mączki kamiennej................................................................................................... 0,9 kg,

–

talku ..................................................................................................................... 0,25 kg,

–

pigmentów ............................................................................................................. 0,6 kg.

Najpierw miesza się magnezyt na sucho z pigmentami, potem mieszankę tę dodaje się
do wypełniaczy i całość dokładnie miesza. Następnie dolewa się roztworu chlorku magnezu
i miesza do uzyskania jednorodnej „ciastowej” konsystencji.

b) masa asfaltu lanego ( na posadzki kwasoodporne bezspoinowe):

Orientacyjna receptura asfaltu lanego przewiduje procentowy udział następujących

składników:
–

asfaltu................................................................................................................. 8 ÷ 12 %,

–

grysów ............................................................................................................. 20 ÷ 52 %,

–

piasku................................................................................................................. 1 ÷ 35 %,

–

mączki kamiennej więcej niż ...................................................................................25 %.

Receptury szczegółowe zależą od rodzaju i uziarnienia wypełniaczy oraz wymagań
wytrzymałościowych posadzki i powinny być ustalone przez laboratoria.

c) masa lastrykowa.

Masa lastrykowa na posadzkę bezspoinową wykonywana jest następująco. Najpierw

miesza się cement z pigmentem na sucho, przesiewa przez sito. Mieszankę dodaje
do betoniarki zawierającej uprzednio przemyty grys i miesza, zwilżając w takim stopniu aby
masa miała konsystencję wilgotnej ziemi. Stosunek wagowy cementu do grysu wynosi 1:2 ÷
1:4.

Receptury klejów
W zależności od przeznaczenia kleju i jego produktów wyjściowych inna jest jego

receptura, np.:
–

Klej

jest klejem dwuskładnikowym tworzącym

klejowe wodoodporne

i kwasoodporne spoiny. Jeden składnik stanowi wodny roztwór żywicy fenolowo-
formaldehydowej z rozpuszczalnikami, drugi składnik jest wodnym roztworem kwasu
benzenosulfonowego spełniającym rolę utwardzacza. Na 100 części wagowych
pierwszego składnika dodaje się około 18 części wagowych składnika drugiego.
Utwardzacz należy podawać małymi porcjami przy ciągłym mieszaniu żywicy.

–

Kleje na bazie kauczuku polichloroprenowego. W skład tych klejów wchodzi octan etylu,
toulen i benzyna w stosunku 1:1:1 do 1:2:3 są to kleje kontaktowe wrażliwe na nacisk
o dużej sile wiązania.

–

Klej epoksydowy – Epidian 5. Epidian 5 należy zmieszać z utwardzaczem Z-1 lub PAC
w proporcjach: 100 części wagowych Epidianu 5 i 10 części wagowych utwardzacza Z-1.
Uzyskana w ten sposób spoina klejowa jest sztywna i krucha. Stosując mieszaninę 100
części wagowych Epidianu 5 i 30 do 100 części wagowych utwardzacza PAC, uzyskuje
się spoinę klejową elastyczną.

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

Ustalenie składu betonu

Opracowanie receptury mieszanki betonowej obejmuje:

–

ustalenie wstępnych założeń takich jak: przeznaczenie i warunki użytkowania betonu,
klasa betonu, ewentualne stopnie mrozoodporności i wodoszczelności, warunki
formowania, urabialność mieszanki betonowej i inne,

–

dobór i badania składników betonu,

–

ustalenie wstępne składu mieszanki betonowej,

–

próby kontrolne, kolejne korekty składu i ustalenie receptury laboratoryjnej,

–

opracowanie receptury roboczej.

Mieszankę betonową na podkłady pod posadzki przygotowuje się wg receptur opracowanych
przez laboratorium, uwzględniających wymaganą wytrzymałość przyszłego podkładu na
ściskanie (12÷65 MPa) oraz na zginanie (3÷11 MPa).

W projektowanych mieszankach należy ograniczyć ilość cementu do niezbędnej, która

nie powinna przekroczyć 450 kg/m

– w podkładach związanych z podłożem i układanych

na warstwie rozdzielczej, oraz 400 kg/m

– w podkładach pływających,

Jako kruszywo stosuje się mieszankę kruszywa naturalnego lub łamanego frakcji 0÷8 mm

– do podkładów grubości do 40 mm oraz frakcji 0÷16 mm – do podkładów grubości
powyżej 40 mm. Do mieszanki betonowej dodaje się tyle wody, aby uzyskać konsystencję
gęstą (5÷7 cm zanurzenia stożka pomiarowego). Jest to jedno z najważniejszych wymagań
związanych z wykonywaniem podkładu.

4.15.2. Pytania sprawdzające

Odpowiadając na pytania, sprawdzisz, czy jesteś przygotowany do wykonania ćwiczeń.

1. W jakim celu ustala się skład zaprawy?
2. Od czego zależą cechy zaprawy?
3. Co określamy przede wszystkim w zarobie próbnym zaprawy?
4. Jakie znasz rodzaje receptur, w oparciu o które wykonuje się mieszanki zapraw

i betonów?

5. Na jaką ilość są ustalone składniki zaprawy i betonów w recepturze laboratoryjnej?
6. Jakie czynniki należy wziąć pod uwagę, ustalając skład zaprawy w recepturze roboczej?
7. Na czy polega ustalenie składników mieszanki betonowej w recepturze laboratoryjnej?
8. Jakie czynniki należy wziąć pod uwagę, ustalając skład betonu w recepturze roboczej?
9. Od czego zależy przygotowanie receptury klejów?
10. Co obejmuje opracowanie receptury mieszanki betonowej?

4.15.3. Ćwiczenia

Ćwiczenie 1

Oblicz ilość suchych składników na 600 kg posadzki asfaltowej, mając dane:

Orientacyjna receptura na masę asfaltu lanego przewiduje:

–

asfaltu.......................................................................................................................10 %,

–

grysów .....................................................................................................................50 %,

–

piasku.......................................................................................................................15 %,

–

mączki kamiennej.....................................................................................................25 %.

Sposób wykonania ćwiczenia

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

Aby wykonać ćwiczenie, powinieneś:

1) zapoznać się z podaną recepturą,
2) wykonać obliczenia w notatniku niezbędnych składników masy asfaltu lanego na 600 kg

suchej mieszanki,

3) zaprezentować wykonane ćwiczenie.

Wyposażenie stanowiska pracy:

–

receptura asfaltu lanego,

–

kalkulator,

–

notatnik,

–

przybory do pisania.

Ćwiczenie 2

Opisz sposób wykonania przy pomocy betoniarki 50 litrowej zaprawy wapiennej 1:3

o konsystencji plastycznej zgodnie z wymaganiami norm przedmiotowych.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) przygotować składniki zaprawy,
2) odmierzyć jednostkę objętości ciasta wapiennego i trzy jednostki piasku do jednokrotnego

napełnienia betoniarki,

3) wymieszać odmierzone składniki i dolewać wodę do uzyskania żądanej konsystencji

(należy mierzyć ilość dolanej wody do zaprawy i sprawdzać jej konsystencję),

4) otrzymaną mieszankę umieścić w objętościomierzu i określić jej objętość,
5) obliczyć w notatniku ilości poszczególnych składników mieszanki na 1 m

zaprawy,

6) obliczyć ilość składników mieszanki betonowej na 1 napełnienie betoniarki o pojemności

50 litrów,

7) zaprezentować wykonane ćwiczenie.

Wyposażenie stanowiska pracy:

–

piasek,

–

ciasto wapienne,

–

woda,

–

szufla do odmierzania sypkich składników zaprawy,

–

miarka do odmierzania wody,

–

pojemnik (np. wiadro),

–

szpachla,

–

stożek pomiarowy,

–

mieszarka,

–

kalkulator,

–

notatnik,

–

przybory do pisania.

Ćwiczenie 3

Oblicz ilość cementu użytego do zaprawy cementowo – wapiennej o stosunku wagowym

1:3:5, jeżeli zastosowano 60 kg wapna i 100 kg piasku.

Sposób wykonania ćwiczenia

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

Aby wykonać ćwiczenie, powinieneś:

1) przeanalizować treść zadania,
2) obliczyć w notatniku potrzebne ilości składników podane w ćwiczeniu,
3) zaprezentować wykonane ćwiczenie.

Wyposażenie stanowiska pracy:

–

kalkulator,

–

notatnik,

–

przybory do pisania.

Ćwiczenie 4

Oblicz, ile kilogramów suchej zaprawy klejowej należy użyć do przygotowania masy

klejowej do wykonania 25 m

posadzki z płytek ceramicznych, jeżeli zużycie suchej

mieszanki wynosi 3 kg/m

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) przeanalizować treść zadania,
2) obliczyć w notatniku potrzebne ilości składników podane w ćwiczeniu,
3) zaprezentować wykonane ćwiczenie.

Wyposażenie stanowiska pracy:

–

kalkulator,

–

notatnik,

–

przybory do pisania.

4.15.4. Sprawdzian postępów

Czy potrafisz:

Tak

Nie

1) przygotować samopoziomujące zaprawy anhydrytowe?

2) przygotować zaprawy klejowe?

3) zastosować zaprawy klejowe?

4) przygotować i zastosować zaprawy i masy do fugowania?

5) określić ilość betonu, na jaką ustala się recepturę laboratoryjną?

6) określić, na jaką ilość zaprawy ustala się recepturę laboratoryjną?

7) korzystać z instrukcji przygotowania różnorodnych klejów?

8) sporządzić zapotrzebowanie ilościowe na materiały?

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

4.16. Dokumentacja techniczna: instrukcje, receptury i aprobaty

techniczne

4.16.1. Materiał nauczania

Instrukcje stosowania

W związku z wejściem Polski do UE prowadzone są prace nad wprowadzeniem norm
europejskich do Polskich Norm.
Obecnie w dziedzinie budownictwa nie ma obligatoryjnych norm branżowych. Dlatego
producenci, którzy wytwarzają wyroby budowlane powinni robić to zgodnie z określoną
normą branżową (do czasu jej wygaśnięcia) i wprowadzać swe wyroby do obrotu i
stosowania na podstawie certyfikatu lub deklaracji zgodności.
Każdy materiał budowlany wprowadzony do obrotu musi mieć instrukcję producenta,
która dołączona jest do materiału lub wyrobu.

Instrukcja zawiera:

–

nazwę materiału lub wyrobu,

–

zastosowanie,

–

narzędzia,

–

opakowania,

–

przygotowanie materiału,

–

zużycie materiału,

–

czyszczenie narzędzi,

–

dane techniczne.

Dzięki instrukcji można min. obliczyć ilość materiału, poznać właściwości i przydatność
materiału, dobrać narzędzia, itp.

Aprobaty techniczne

W Polsce wyroby budowlane są dopuszczane do obrotu i stosowania zgodnie

z odpowiednim trybem przewidzianym w Prawie Budowlanym i w dużym stopniu
dostosowanym do wymagań europejskich. W tym celu Instytut Techniki Budowlanej wydaje
odpowiednie zalecenia udzielania aprobat technicznych (pozytywna ocena techniczna
przydatności wyrobu budowlanego do zamierzonego stosowania, uzależnioną od spełnienia
wymagań podstawowych przez obiekty budowlane, w których wyrób budowlany jest
stosowany), określające zbiór wymagań podstawowych. Dokumentem dopuszczającym
między innymi materiały budowlane do obrotu i stosowania jest aprobata techniczna. Wynika
to z Rozporządzenia z dnia 8 listopada 2004 r. w sprawie aprobat technicznych oraz jednostek
organizacyjnych upoważnionych do ich wydania.
Aprobaty techniczne udziela się dla wyrobów innowacyjnych wprowadzanych
do praktyki. Wydaje się ją na 5 lat. Jej ważność może być przedłużona na kolejne lata.
Wszystkie wyroby, które są legalnie dopuszczone do stosowania, czyli spełniają
wymagania odnośnych przepisów, powinny mieć znak „B”. Znak ten może być umieszczony
na wyrobie, opakowaniu lub w dokumentach dołączonych do wyrobu.

Receptury

Aby zapewnić odpowiednie właściwości materiałów budowlanych, należy je

przygotowywać zgodnie z przepisem, zbiorem zasad dotyczących sporządzania, inaczej
zwanym recepturą. Niektóre receptury są podane w polskich normach, a niektóre widnieją
na opakowaniach materiałów czy różnego rodzaju instrukcjach. Przykładowe receptury
podane zostały również w rozdziale 4.15.

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

4.16.2. Pytania sprawdzające

Odpowiadając na pytania, sprawdzisz, czy jesteś przygotowany do wykonania ćwiczeń.

1. Jak nazywa się dokument dopuszczający materiały budowlane do obrotu?
2. Kto wydaje zalecenia udzielania aprobat technicznych na materiały i wyroby budowlane?
3. Czy wszystkie materiały muszą mieć aprobaty techniczne?
4. Jak oznacza się wyroby, które są dopuszczone do stosowania?
5. Na ile lat wydaje się aprobaty techniczne?
6. Jakie informacje zawiera instrukcja producenta?
7. Czy z instrukcji materiału można obliczyć ilość potrzebną do wykonania?
8. Co to jest receptura?

4.16.3. Ćwiczenia

Ćwiczenie 1

Z instrukcji producenta oblicz ilość emulsji asfaltowej do wykonania powłoki gruntującej

na podłożu o powierzchni 20 m².

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) zapoznać się z instrukcją producenta,
2) obliczyć ilości emulsji do wykonania powłoki,
3) wypełnić kartę obmiaru robót,
4) zaprezentować wykonane ćwiczenie.

Wyposażenie stanowiska pracy:

−

instrukcja producenta,

−

karta – Obmiar robót,

−

notatnik,

−

przybory do pisania.

Ćwiczenie 2

Zaplanuj wykonanie izolacji wodoszczelnej w pomieszczeniu mokrym o powierzchni

20 m² z zastosowaniem folii z tworzyw sztucznych.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) zapoznać się z instrukcją producenta,
2) zaplanować kolejność wykonania robót,
3) dobrać narzędzia i materiały,
4) obliczyć zużycie materiałów,
5) zaprezentować efekty swojej pracy.
6) dokonać samooceny.

Wyposażenie stanowiska pracy:

−

instrukcja producenta,

−

karta: „Plan działania”,

−

przybory do pisania.

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

4.16.4. Sprawdzian postępów

Czy potrafisz:

Tak

Nie

1) nazwać dokument dopuszczający materiały do obrotu?

2) wskazać, kto wydaje aprobaty techniczne?

3) określić, na ile lat wydawane są aprobaty techniczne?

4) rozpoznać oznaczenia materiałów dopuszczonych do stosowania?

5) zastosować instrukcję producenta?

6) zdefiniować pojęcie receptury?

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

4.17. Przepisy bhp i ppoż.

4.17.1. Materiał nauczania

Wymagania bezpieczeństwa i higieny pracy
Podczas wykonywania robót posadzkarskich można zatrudnić wyłącznie pracowników

przeszkolonych w tym zakresie, posiadających aktualne karty zdrowia i zaopatrzonych
w odpowiednią odzież i obuwie.

Stosowanie odzieży i ochron osobistych

Do prac posadzkarskich należy używać odzieży roboczej, która ułatwia pracownikowi
wykonywanie czynności zawodowych w warunkach zagrażających życiu lub zdrowiu, chroni
odzież własną pracownika przed ubrudzeniem lub zniszczeniem. Elementy odzieży roboczej
to: spodnie, bluzy, koszule, kombinezony, rękawice i obuwie robocze.
Celem stosowania odzieży i sprzętu ochronnego jest zapobieganie zagrożeniom
związanym ze środowiskiem pracy. Podczas robót posadzkarskich oprócz odzieży ochronnej
należy stosować nakolanniki i rękawice robocze oraz maski.
Najważniejszymi

zagrożeniami

dla

pracowników

podczas

wykonywania

robót

posadzkarskich są:
–

przenoszenie ciężkich ładunków,

–

porażenie prądem elektrycznym,

–

powstawanie oparów szkodliwych dla zdrowia,

–

powstawanie oparów wybuchowych,

–

nadmierne pylenie,

–

nadmierny hałas,

–

nadmierna wibracja (poziom drgań).
Charakterystyczne w robotach podłogowych jest zagrożenie powstawaniem oparów

szkodliwych dla zdrowia i wybuchowych grożących pożarem. Zagrożenia te są szczególnie
duże, jeżeli używa się klejów rozpuszczalnikowych: lepików oraz past i płynów
do konserwacji posadzek. Roboty takie należy prowadzić w pomieszczeniach dobrze
przewietrzanych – przy otwartych oknach tak, by była zapewniona co najmniej czterokrotna
wymiana powietrza w ciągu godziny. Zalecane jest stosowanie masek i okularów ochronnych.
Aby zapobiec nadmiernemu parowaniu rozpuszczalników, nie wolno powlekać klejami
rozpuszczalnikowymi jednocześnie zbyt dużych powierzchni.

Nie wolno w tych pomieszczeniach używać iskrzących silników (w obudowie otwartej),

palić papierosów i wchodzić z otwartym ogniem. Rejon prac powinien być oznakowany
tabliczkami ostrzegawczymi. W pobliżu powinny znajdować się środki ochrony
przeciwpożarowej (gaśnice proszkowe, koce gaśnicze, piasek).

Szlifowanie posadzek drewnianych powoduje znaczne pylenie i dlatego trzeba bardzo

dbać o sprawność urządzeń odpylających zamocowanych na maszynach.

Wymagania dotyczące narzędzi i sprzętu
Narzędzia i sprzęt powinny odpowiadać określonym wymaganiom, by pozwalały

na bezpieczną pracę. Używane przez posadzkarza narzędzia muszą być w dobrym stanie
technicznym i czyste. Należy je używać zgodnie z przeznaczeniem. Nie wolno używać
uszkodzonych narzędzi. Po zakończonej pracy należy oczyścić narzędzia i sprawdzić ich stan.

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

4.17.2. Pytania sprawdzające

Odpowiadając na pytania, sprawdzisz, czy jesteś przygotowany do wykonania ćwiczeń.

1. Jakich pracowników można zatrudniać przy robotach posadzkarskich ?
2. Jakie niebezpieczeństwa dla zdrowia i życia ludzi mogą występować przy robotach

posadzkarskich?

3. Jaką odzież roboczą stosuje się w robotach posadzkarskich?
4. Jakie

występują

zagrożenia

dla

pracowników

podczas

wykonywania

robót

posadzkarskich?

5. Jakie tablice należy umieścić w miejscach pracy z materiałami łatwopalnymi?
6. Jakie podstawowe wymagania stawia się narzędziom do robót posadzkarskich?
7. Czy należy wietrzyć pomieszczenia podczas wykonywania robót posadzkarskich?

4.17.3. Ćwiczenia

Ćwiczenie 1

Dobierz odzież roboczą i środki ochrony dla posadzkarza wykonującego szlifowanie

posadzek drewnianych.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) wybrać te kartki, na których zapisane zostały części odzieży i ochrony osobistej

dla posadzkarza,

2) przykleić kartki z nazwami wybranych części odzieży i ochrony na przygotowany arkusz,
3) zaprezentować wykonane ćwiczenie,

Wyposażenie stanowiska pracy:
–

arkusz papieru,

–

samoprzylepne kartki z nazwami części odzieży roboczej,

–

samoprzylepne kartki z nazwami środków ochrony osobistej.

Ćwiczenie 2

Określ zagrożenia odpowiadające pracy posadzkarza.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) wybrać kartki, na których zapisane zostały rodzaje zagrożeń dla pracowników

wykonujących roboty posadzkarskie,

2) przykleić kartki z nazwami zagrożeń na przygotowany arkusz,
3) zaprezentować wykonane ćwiczenie.

Wyposażenie stanowiska pracy:

–

arkusz papieru,

–

samoprzylepne kartki z nazwami zagrożeń występujących w robotach posadzkarskich.

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

Ćwiczenie 3

Zabezpiecz stanowisko pracy posadzkarza pracującego z materiałami łatwopalnymi.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) zapoznać się z niebezpieczeństwami, jakie grożą posadzkarzowi podczas pracy

z materiałami łatwopalnymi,

2) zorganizować stanowisko pracy,
3) wyszczególnić możliwe niebezpieczeństwa,
4) zabezpieczyć stanowisko pracy,
5) uporządkować i zlikwidować stanowisko pracy,
6) zaprezentować wykonane ćwiczenie,
7) dokonać samooceny.

Wyposażenie stanowiska pracy:

–

materiały łatwopalne,

–

ubranie robocze,

–

sprzęt ochronny,

–

środki ochrony przeciwpożarowej.

4.17.4. Sprawdzian postępów

Czy potrafisz:

Tak

Nie

1) wymienić niebezpieczeństwa występujące podczas pracy posadzkarza?

2) wymienić odzież roboczą i ochrony osobistej posadzkarza?

3) wymienić zabezpieczenia, jakie należy stosować podczas pracy

z materiałami łatwopalnymi?

4) omówić wymagania co do narzędzi stosowanych przez posadzkarza?

5) podać zasady stosowane podczas wykonywania robót posadzkarskich?

6) przestrzegać przepisów bhp przy stosowaniu domieszek toksycznych?

7) przechowywać materiały toksyczne w magazynach?

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

5. SPRAWDZIAN OSIĄGNIĘĆ

INSTRUKCJA DLA UCZNIA

1. Przeczytaj uważnie instrukcję.
2. Podpisz imieniem i nazwiskiem kartę odpowiedzi.
3. Zapoznaj się z zestawem zadań testowych.
4. Test zawiera 20 zadania o różnym stopniu trudności. Są to zadania wielokrotnego

wyboru.

5. Za każdą poprawną odpowiedź możesz uzyskać 1 punkt.
6. Są cztery możliwe odpowiedzi: A, B, C, D. Tylko jedna odpowiedź jest poprawna;

wybierz ją zaznacz kratkę z odpowiadającą jej literą znakiem X.

7. Staraj się wyraźnie zaznaczyć odpowiedzi. Jeżeli się pomylisz i błędnie zaznaczysz

odpowiedź, otocz ją kółkiem i zaznacz ponownie odpowiedź, którą uważasz za
poprawną.

8. Test składa się z dwóch części. Część I zawiera zadania z poziomu podstawowego,

natomiast w części II są zadania z poziomu ponadpodstawowego i te mogą przysporzyć
Ci trudności, gdyż są one na poziomie wyższym niż pozostałe (dotyczy to zadań
o numerach od 16 do 20).

9. Pracuj samodzielnie, bo tylko wtedy będziesz miał satysfakcję z wykonanego zadania.
10. Kiedy udzielenie odpowiedzi będzie Ci sprawiało trudność, wtedy odłóż jego rozwiązanie

na później i wróć do niego, gdy zostanie Ci czas wolny.

11. Po rozwiązaniu testu sprawdź, czy zaznaczyłeś wszystkie odpowiedzi na KARCIE

ODPOWIEDZI.

12. Na rozwiązanie testu masz 45 min.
Powodzenia

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

ZESTAW ZADAŃ TESTOWYCH

1. Która z wymienionych niżej klasyfikacji betonu uwzględnia strukturę betonu?

a) Betony zwykłe i jamiste.
b) Betony komórkowe, jamiste, zwarte.
c) Gipsobetony, asfaltobetony, betony cementowe.
d) Betony wodoszczelne, żaroodporne, drogowe, komórkowe.

2. W zaprawach cementowych i betonach cement spełnia rolę

a) spoiwa.
b) kruszywa.
c) wypełniacza.
d) plastyfikatora.

3. Zapis zaprawa cementowa 1:5 oznacza, że do jej przygotowania należy mieszać składniki

w proporcjach:
a) 1 część cementu i 5 części wody.
b) 1 część wody i 5 części cementu.
c) 1 część piasku i 5 części cementu.
d) 1 część cementu i 5 części piasku.

4. Do betonów lekkich stosowane są następujące kruszywa:

a) gruz, żużel.
b) grys, pospółka.
c) tłuczeń, żwir, popiołoporyt.
d) keramzyt, glinoporyt, łupkoporyt.

5. Autoklawizowany beton komórkowy produkowany jest w odmianach: M400, M500,

M600 i M700. Odmiany te ustalono na podstawie
a) porowatości.
b) gęstości pozornej.
c) wytrzymałości na ściskanie.
d) współczynnika przewodności cieplnej.

6. Proporcja składników zaprawy cementowo – wapiennej 1:2:6 oznacza, że należy dozować

objętościowo:
a) 1 część cementu, 2 części piasku, 6 części wody.
b) 1 część cementu, 2 części wapna, 6 części wody.
c) 1 część wapna, 2 części cementu, 6 części piasku.
d) 1 część cementu, 2 części wapna, 6 części piasku.

7. Aby opóźnić wiązanie gipsu, należy dodać do zaprawy gipsowej

a) gliny.
b) wapna.
c) cementu.
d) kleju kostnego.

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

8. Bez uprzedniego badania do sporządzenia mieszanek betonowych można stosować wodę

zarobową
a) mineralną.
b) wodociągową.
c) z rzek i jezior.
d) z kotłów parowych.

9. Konsystencję zaprawy mierzy się przy pomocy

a) aparatu Vicata.
b) lepkościomierza.
c) tarczy Boehmego.
d) stożka pomiarowego.

10. Na rysunku obok przedstawiono schemat

a) mieszarki ślimakowej.
b) betoniarki wolnospadowej.
c) betoniarki przeciwbieżnej miskowej.
d) betoniarki przeciwbieżnej bębnowej.

11. Elementy w murach łączy się za pomocą zaprawy. Dozowanie składników zapraw może

odbywać się wagowo lub objętościowo. Najdokładniejszy jest sposób dozowania

a) wagowy.
b) objętościowy.
c) wagowo – objętościowy.
d) dowolny (bez znaczenia ile i w jaki sposób dozujemy).

12. Do ochron osobistych przy robotach betoniarskich oprócz odzieży i obuwia zaliczamy

a) kask.
b) nakolanniki.
c) pas bezpieczeństwa.
d) maski przeciwpyłowe.

13. Aprobaty techniczne udziela się na okres

a) 1 roku.
b) 5 lat.
c) 7 lat.
d) bezterminowo.

14. W elementach betonowych korozji zbrojenia nie powoduje zaprawa

a) gipsowa.
b) wapienna.
c) cementowa.
d) gipsowo – wapienna.

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

15. Podczas badania zaprawy cementowej stwierdzono, ze stożek pomiarowy zanurzył się

na głębokości 6,5 cm. Określ na podstawie zamieszczonej obok tabeli, jaką konsystencję
ma ta zaprawa?

a) Sypką.
b) Ciekłą.
c) Plastyczną.
d) Gęstoplastyczną.

Konsystencja

Głębokość zanurzenia stożka
pomiarowego [cm]

1. Ciekła

10 ÷ 12

2. Plastyczna

7 ÷ 10

3. Gęstoplastyczna

4 ÷ 7

4. Sypka

1 ÷ 4

16. Należy przygotować zaprawę cementową o proporcji objętościowej składników 1:3.

Wskaż, ile naczyń miarowych cementu o pojemności 0,025 m

należy użyć

do przygotowania zaprawy, jeżeli zużyto 0,75 m

piasku?

a) 1.
b) 3.
c) 10.
d) 30.

17. Do przygotowania suchej mieszanki zaprawy tynkarskiej należy użyć wagowo: 50%

piasku, 10% grysu, 15% cementu i 25% wapna. Oblicz, ile kilogramów piasku należy
dodać do mieszanki, aby przygotować 200 kg suchej zaprawy?

a) 10 kg.
b) 15 kg.
c) 25 kg.
d) 100 kg.

18. Do sporządzenia zaprawy cementowo-wapiennej o stosunku wagowym 1:3:5

zastosowano 60 kg wapna i 100 kg piasku. Obliczono, że do tej zaprawy potrzebny
będzie cement w ilości

a) 10 kg.
b) 20 kg.
c) 30 kg.
d) 40 kg.

19. Do wykonania 150 m

posadzki cementowej o grubości 5 cm potrzeba 7,50 m

zaprawy

cementowej. Wiedząc, że do wykonania 1,00 m

zaprawy potrzeba 300 kg cementu,

wskaż, ile potrzeba cementu na wykonanie całej posadzki.

a) 4,500 tony.
b) 2,250 tony.
c) 1,500 tony,
d) 1,125 tony.

20. Za 8 godzin betoniarz otrzymuje 100,00 zł wynagrodzenia. Za 6 godzin pracy otrzymasz

wynagrodzenie w wysokości

a) 60,00 zł.
b) 75,00 zł.
c) 80,00 zł.
d) 100,00 zł.

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

KARTA ODPOWIEDZI

Imię i nazwisko...........................................................................................................................

Przygotowanie zapraw, klejów i mieszanek betonowych

Zgodnie z instrukcją zakreśl poprawną odpowiedź

zadania

Odpowiedź

Punkty

10.

11.

12.

13.

14.

15.

16.

17.

18.

19.

20.

Razem:

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

6. LITERATURA

1. Machalski A.(red): Vademecum Budowlane, Arkady 1994
2. Panas J. (red.): Poradnik majstra budowlanego. Arkady, Warszawa 2005
3. Słowiński Z.: Technologia budownictwa 2. WSiP, Warszawa 1994
4. Szymański E.: Materiały budowlane. WSiP, Warszawa 2003
5. Wolski Z.: Technologia. Roboty posadzkowe i okładzinowe. WSiP, Warszawa 1998
6. Czasopisma: „Atlas budowlany”, „Materiały budowlane”, „Murator”.

Wyszukiwarka

Podobne podstrony:
02 Przygotowanie zapraw, klejów i mieszanek betonowych
1 Przygotowanie zapraw, klejów i mieszanek betonowych
1 Przygotowanie zapraw, klejów i mieszanek?tonowych
02 Przygotowanie zapraw, klejow Nieznany (2)
11 Przygotowywanie zapraw, klejów i zaczynów gipsowych
Objętość zaprawy a właściwości reologiczne mieszanki betonowej i ich zmiany w czasie
712[01] Z2 03 Wykonywanie mieszanki betonowej i zapraw budowlanych
712[01] Z2 03 Wykonywanie mieszanki betonowej i zapraw budowlanych
Ustalanie składu mieszanki betonowej1
5 MIESZANKA BETONOWA
322[01] Z1 02 Przygotowanie materiałów stomatologicznych
Badanie mieszanki betonowej
budownictwo, beton cementowy, Ustalenie recepty mieszanki betonowej:
11 Przygotowywanie zapraw, klej Nieznany (2)
Projekt mieszanki betonowej, beton 4.1

więcej podobnych podstron
