METODY OBLICZENIOWE

Projekt nr 1

METODA RÓŻNIC SKOŃCZONYCH

Konsultowa

ł:

Wykona

ł:

mgr in

ż. Dominika Ziaja

Damian Ciurkot

III BZ, LP-1

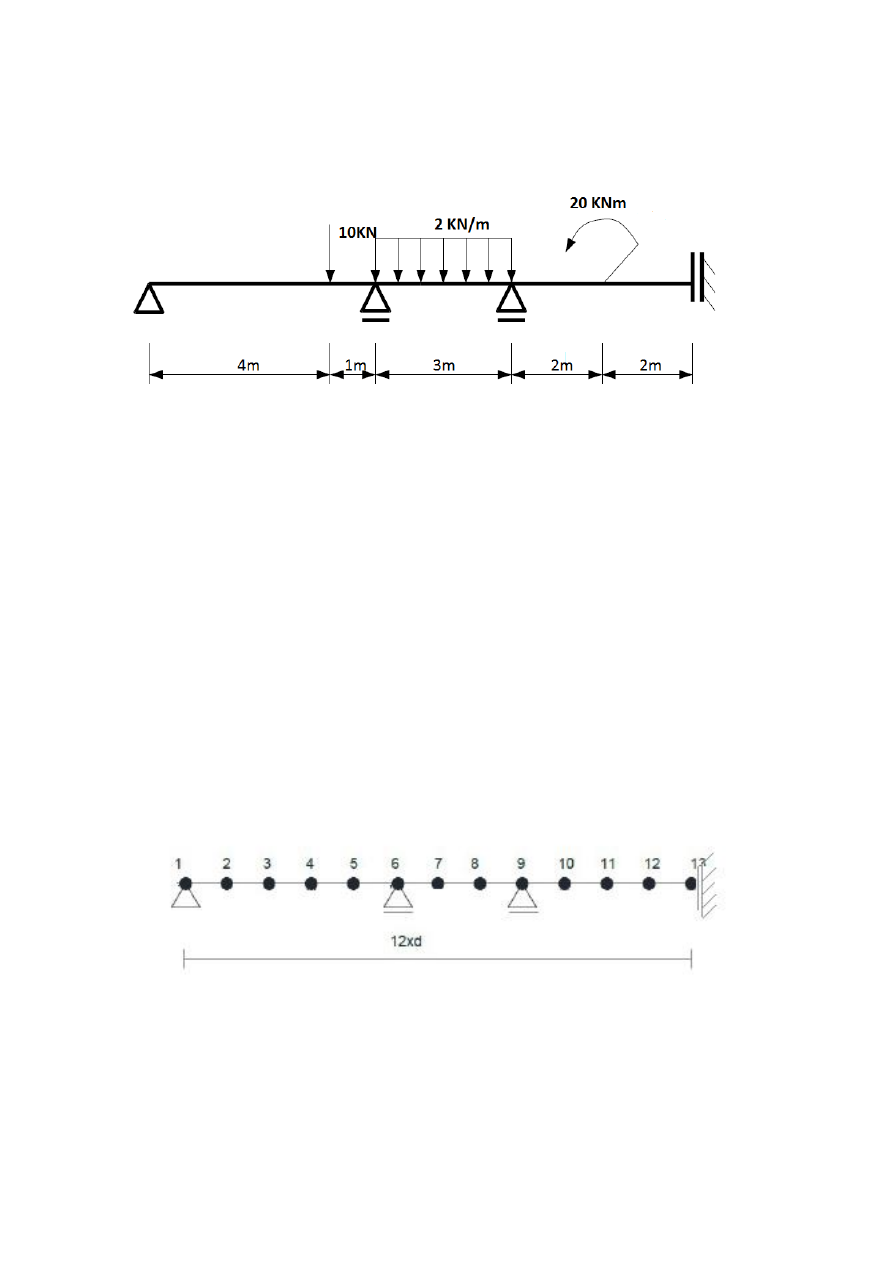

1. Schemat statyczny:

Dane:
q =2/m
P=10kN
M=20kNm
E=30*10^9N/m^2

2. Dyskretyzacja uk

ładu:

d = 1 m

3. Warunki brzegowe:

Dla podpory z lewej strony

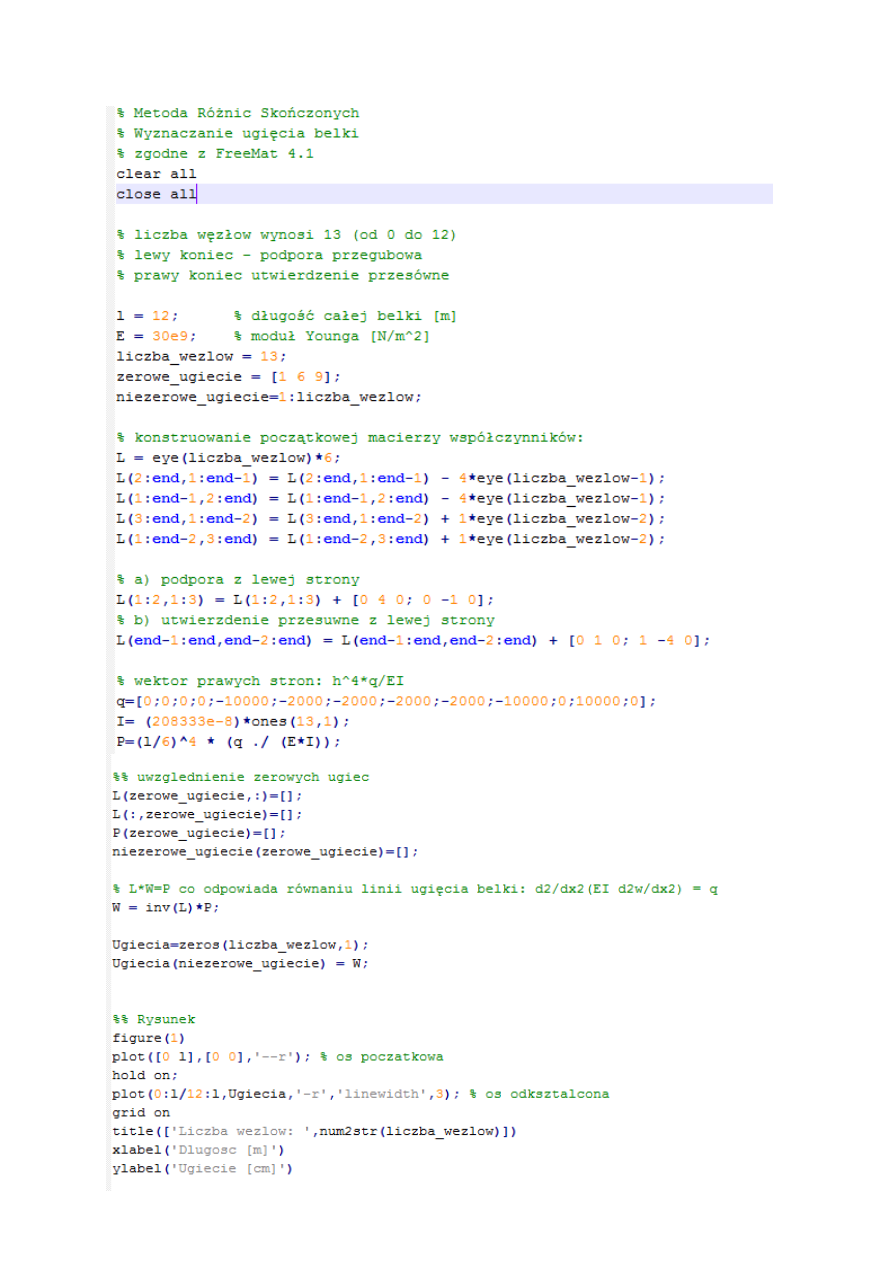

Dla dwóch ostatnich równań:

wiersz 1 0;4;0
wiersz 2 0;-1;0


Dla utwierdzenia przesuwnego z prawej strony:

Dla dwóch ostatnich równań:

wiersz 1 0;1;0
wiersz 2 1;-4;0

4. Wykresy:

Wykres linii ugi

ęcia belki
