MITSUBISHI

Przetwornica Ogólnego U¿ytku

Wersja europejska

Podrêcznik Obs³ugi

POSTÊPOWE I STALE CZYNI¥CE POSTÊPY

MITSUBISHI ELECTRIC

background image

Dziêkujemy za wybór przetwornicy Mitsubishi.
Niniejszy podrêcznik zawiera wiadomoœci dotycz¹ce obs³ugi i œrodków ostro¿noœci podczas

u¿ytkowania tego sprzêtu. Niew³aœciwa obs³uga mog³aby spowodowaæ niepo¿¹dane uszkodzenie.

Dlatego, przed u¿yciem przetwornicy, prosimy o staranne przeczytanie tego podrêcznika.
Prosimy te¿ o dostarczenie go ostatecznemu u¿ytkownikowi.

Ta czêœæ dotyczy szczególnie spraw bezpieczeñstwa

Dopóki starannie nie przeczytacie Pañstwo tego podrêcznika obs³ugi oraz za³¹czonej dokumentacji,

a tak¿e nie potraficie w sposób poprawny u¿ytkowaæ sprzêt, nie próbujcie pod³¹czaæ, obs³ugiwaæ,

konserwowaæ czy sprawdzaæ dzia³anie przetwornicy.
Dopóki nie posiêdziecie Pañstwo pe³nej wiedzy o sprzêcie, œrodkach ostro¿noœci oraz jego

obs³udze, nie u¿ywajcie przetwornicy. Pouczenia dotycz¹ce bezpieczeñstwa zosta³y w tym

podrêczniku podzielone na ZAGRO¯ENIA i OSTRZE¯ENIA.

T ZAGRO¯ENIE

Obejmuje przypadki, kiedy niew³aœciwa obs³uga mo¿e stworzyæ niebezpieczne

okolicznoœci, których skutkami mog¹ byæ œmieræ lub powa¿ne obra¿enia.

U OSTRZE¯ENIE

Obejmuje przypadki, kiedy niew³aœciwa obs³uga mo¿e stworzyæ okolicznoœci,

których skutkami mog¹ byæ umiarkowane lub drobne obra¿enia lub te¿ jedynie

fizyczne zniszczenie sprzêtu.

Nale¿y zwróciæ uwagê, ¿e poziom niebezpieczeñstwa zwi¹zany z OSTRZE¯ENIEM mo¿e

w pewnych okolicznoœciach doprowadziæ do powa¿nych skutków. Prosimy wiêc, by przestrzegaæ

poleceñ na obu poziomach bezpieczeñstwa, gdy¿ s¹ one istotne dla osobistego bezpieczeñstwa.

A - 1

background image

WSKAZÓWKI BEZPIECZEÑSTWA
1. Zabezpieczenia przed pora¿eniem elektrycznym.

T

ZAGRO¯ENIE

T

Gdy w³¹czone jest zasilanie lub kiedy pracuje przetwornica, nie otwieraæ pokrywy przedniej.

Mo¿e nast¹piæ pora¿enie elektryczne.

T

Nie nale¿y w³¹czaæ przetwornicy ze zdjêt¹ pokryw¹ przedni¹. W przeciwnym wypadku,

maj¹c dostêp do ods³oniêtych zacisków wysokiego napiêcia oraz na³adowanych czêœci,

mo¿na zostaæ pora¿onym.

T

Przy wy³¹czonym zasilaniu nie nale¿y zdejmowaæ pokrywy przedniej, za wyj¹tkiem

pod³¹czenia czy okresowego przegl¹du. Mo¿na zetkn¹æ siê z na³adowanymi obwodami

przetwornicy i zostaæ pora¿onym.

T

Przed rozpoczêciem pod³¹czenia czy przegl¹du, nale¿y wy³¹czyæ zasilanie, odczekaæ d³u¿ej

ni¿ 10 minut, a nastêpnie sprawdziæ próbnikiem lub podobnym urz¹dzeniem, czy nie ma

szcz¹tkowego napiêcia.

T

Do uziemienia przetwornicy nale¿y u¿yæ metody uziemienia klasy 3 lub wy¿szej.

T

Ka¿da osoba odpowiedzialna za pod³¹czenie czy przegl¹d sprzêtu powinna byæ w pe³ni

zdolna do wykonania tej pracy.

T

Zawsze przed pod³¹czeniem nale¿y przetwornicê zamocowaæ. W przeciwnym wypadku

mo¿na zostaæ pora¿onym lub odnieœæ obra¿enia.

T

Aby unikn¹æ pora¿enia elektrycznego, obs³ugê prze³¹czników nale¿y wykonywaæ suchymi

rêkami.

T

Przewody nie powinny byæ zadrapane, œciœniête, poddane nadmiernym naprê¿eniom czy

znacznym obci¹¿eniom. W przeciwnym razie mo¿e nast¹piæ pora¿enie elektryczne.

A - 2

background image

2. Zabezpieczenia przed po¿arem.

U

OSTRZE¯ENIE

U

Przetwornicê nale¿y zamontowaæ na niepalnym pod³o¿u. Instalacja przetwornicy

bezpoœrednio na lub w pobli¿u powierzchni palnej mo¿e spowodowaæ po¿ar.

U

Jeœli przetwornica ulegnie uszkodzeniu, nale¿y wy³¹czyæ zasilanie wy³¹cznikiem po stronie

zasilania przetwornicy. Sta³y przep³yw pr¹du móg³by spowodowaæ po¿ar.

3. Zabezpieczenia przed uszkodzeniami.

U

OSTRZE¯ENIE

U

Aby zabezpieczyæ siê przed zniszczeniem urz¹dzenia lub temu podobnymi skutkami, na

wszystkich zaciskach stosowaæ nale¿y tylko napiêcia wymienione w podrêczniku obs³ugi.

U

Nale¿y upewniæ siê, czy przewody s¹ pod³¹czone do w³aœciwych zacisków. W przeciwnym

razie mo¿e powstaæ uszkodzenie lub temu podobne skutki.

U

W celu unikniêcia zniszczenia, nale¿y upewniæ siê, czy polaryzacja pod³¹czeñ jest w³aœciwa.

U

Nale¿y zachowaæ ostro¿noœæ, gdy¿ podczas pracy w temperaturze otoczenia powy¿ej 40°C

klawiatura i plastykowa obudowa staj¹ siê gor¹ce.

U

Podczas pracy przetwornicy oraz przez pewien czas po jej wy³¹czeniu nie nale¿y jej dotykaæ,

poniewa¿ jest ona gor¹ca i mo¿na siê oparzyæ.

A - 3

background image

4. Dodatkowe pouczenia.

W celu unikniêcia uszkodzenia, zniszczenia czy zepsucia sprzêtu, prosimy o wziêcie pod uwagê

nastêpuj¹cych punktów.
(1) Transport i monta¿

U

OSTRZE¯ENIE

U

Nale¿y uwa¿aæ podczas przenoszenia sprzêtu i u¿ywaæ w³aœciwych urz¹dzeñ do podnoszenia.

U

Nie nale¿y sk³adowaæ pude³ z przetwornicami w stosach o liczbie wiêkszej ni¿ zalecana.

U

Nale¿y siê upewniæ, czy materia³ i miejsce mocowania bêd¹ w stanie utrzymaæ ciê¿ar

przetwornicy. Mocowanie winno byæ w zgodzie z zaleceniami Podrêcznika Obs³ugi.

U

Nie nale¿y u¿ywaæ przetwornicy, która zosta³a uszkodzona lub posiada brakuj¹ce czêœci.

U

Nie nale¿y dŸwigaæ przetwornicy, gdy przednia pokrywa jest za³o¿ona, gdy¿ mo¿e ona

odpaϾ.

U

Nie nale¿y stawiaæ na przetwornicy czy opieraæ o ni¹ ciê¿kich przedmiotów.

U

Nale¿y sprawdziæ, czy przetwornica zosta³a zamocowana we w³aœciwym po³o¿eniu.

U

Podczas pod³¹czenia i rozruchu przetwornicy nale¿y chroniæ j¹ przed dostaniem siê do

wnêtrza jakiegokolwiek brudu, kawa³ków drutu czy innych obcych cia³.

U

Nie nale¿y rzucaæ przetwornic¹ czy nara¿aæ j¹ na uderzenia.

U

Nale¿y u¿ywaæ przetwornicê w nastêpuj¹cych warunkach œrodowiskowych:

A - 4

background image

U

OSTRZE¯ENIE

*Temperatury dozwolone tylko na krótki czas, np. w transporcie.

(2) Pod³¹czenie

U

OSTRZE¯ENIE

U

Nie nale¿y pod³¹czaæ na wyjœciu przetwornicy elementów pojemnoœciowych, takich jak uk³ad

korekcji wspó³czynnika mocy, filtr szumów czy t³umik przepiêciowy.

U

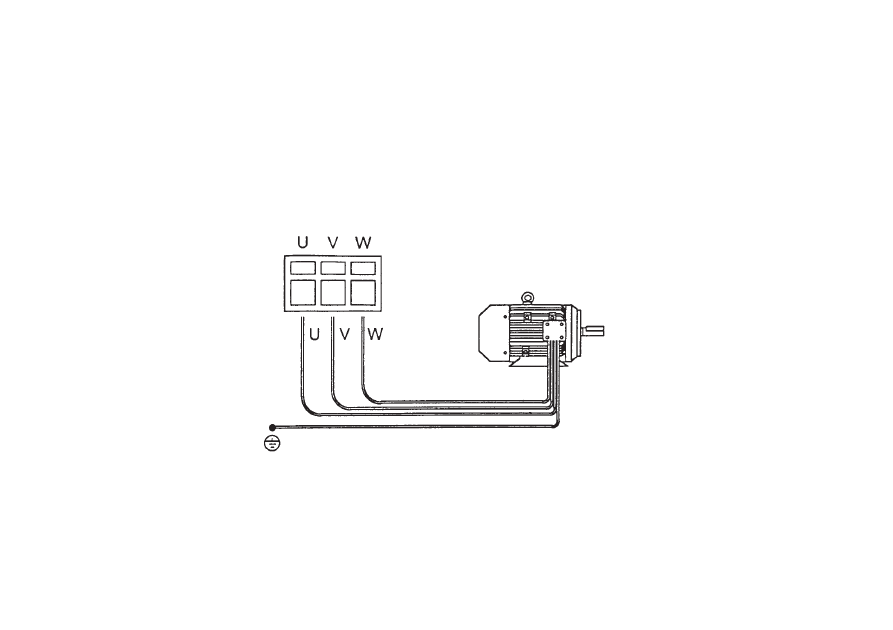

Kolejnoœæ pod³¹czenia do silnika przewodów wyjœciowych U, V, W bêdzie mia³a wp³yw na

kierunek jego obrotu.

A - 5

Œrodowisko

Warunki

Temperatura otoczenia

od -10°C do +50°C (bez przemarzania)

WilgotnoϾ otoczenia

wilgotnoœæ wzglêdna 90% lub mniej (bez kondensacji)

Temperatura sk³adowania

od -20°C do +65°C*

Otoczenie

pomieszczenia zamkniête, wolne od gazów aktywnych

chemicznie, gazów palnych, oparów oleju, kurzu i brudu

Wysokoœæ po³o¿enia, wstrz¹sy

Najwy¿ej 1000m n.p.m., 5,9m/s

2

(0,6G) lub mniej

(zgodnie z JIS C 0911)

background image

(3) Próbny rozruch

U

OSTRZE¯ENIE

U

Nale¿y sprawdziæ wszystkie parametry i upewniæ siê, ¿e maszyna nie zostanie uszkodzona

przez nag³e uruchomienie.

(4) U¿ytkowanie

U

OSTRZE¯ENIE

U

Jeœli zosta³a wybrana funkcja ponownej próby startu, nie nale¿y przebywaæ w pobli¿u

pod³¹czonego urz¹dzenia, gdy¿ po alarmowym zatrzymaniu bêdzie ono natychmiast

uruchamiane.

U

Klawisz STOP dzia³a jedynie, gdy zosta³a ustawiona ta funkcja. Dlatego te¿ zaleca siê

przygotowanie oddzielnego wy³¹cznika bezpieczeñstwa.

U

Nale¿y wy³¹czyæ sygna³ startu, gdy nastêpuje zerowanie funkcji przetwornicy. Niedopatrzenie

tego mo¿e spowodowaæ w³¹czenie silnika natychmiast po wyzerowaniu.

U

Przetwornicy nie nale¿y obci¹¿aæ innymi urz¹dzeniami ni¿ 3-fazowe silniki indukcyjne. Jeœli na

wyjœciu przetwornicy pod³¹czone zostanie inne urz¹dzenie, to mo¿e zostaæ ono zniszczone.

U

Nie nale¿y przerabiaæ sprzêtu.

A - 6

background image

U

OSTRZE¯ENIE

U

Elektroniczne zabezpieczenie przed przeci¹¿eniem silnika nie zabezpiecza przed jego

spaleniem.

U

Nie nale¿y u¿ywaæ na wejœciu przetwornicy stycznika dla szybkiego jej w³¹czania i

wy³¹czania; nale¿y pos³ugiwaæ siê sygna³ami steruj¹cymi.

U

Aby ograniczyæ zak³ócenia elektromagnetyczne sieci zasilaj¹cej, nale¿y u¿yæ filtr szumów

czêstotliwoœci radiowych. Nale¿y te¿ staraæ siê upewniæ, ¿e promieniowanie

elektromagnetyczne przetwornicy nie wp³ynie na pracê lub nie zniszczy pobliskich urz¹dzeñ

elektronicznych.

U

Kiedy dokonane bywa kasowanie parametru lub kasowanie wszystkich parametrów, ka¿dy

parametr powraca do ustawienia fabrycznego. Dlatego przed ponown¹ procedur¹

uruchomienia nale¿y ustaliæ ponownie ¿¹dane parametry.

U

Przetwornica mo¿e ³atwo zostaæ przestawiona na pracê szybkobie¿n¹. Dlatego przed zmian¹

jej ustawienia nale¿y w pe³ni sprawdziæ zachowanie siê w takich warunkach silnika i maszyny.

U

Przetwornica nie posiada zewnêtrznego urz¹dzenia wstrzymuj¹cego. Dlatego dla nag³ego

zatrzymania nale¿y u¿yæ dodatkowego obwodu.

A - 7

background image

(5) Nag³e zatrzymanie

U

OSTRZE¯ENIE

U

Nale¿y zapewniæ rezerwê bezpieczeñstwa, jak np. wy³¹cznik bezpieczeñstwa, który

zabezpieczy maszynê i sprzêt przed niebezpiecznymi okolicznoœciami w chwili uszkodzenia

przetwornicy.

(6) Konserwacja, przegl¹d i wymiana czêœci

U

OSTRZE¯ENIE

U

Nie nale¿y przeprowadzaæ próby opornoœci izolacji na obwodach steruj¹cych przetwornicy.

(7) Usuwanie zu¿ytej przetwornicy

U

OSTRZE¯ENIE

U

Usuniêt¹ przetwornicê nale¿y traktowaæ jako odpad przemys³owy.

(8) Ogólne

Wiele z diagramów i rysunków w podrêczniku obs³ugi pokazuje przetwornicê bez pokrywy lub

czêœciowo otwart¹. Nigdy nie nale¿y uruchamiaæ jej w takim stanie. Zawsze podczas obs³ugi

przetwornicy nale¿y zak³adaæ ponownie pokrywê i postêpowaæ za wskazówkami tego podrêcznika.

A - 8

background image

WSKAZÓWKI CO DO ZGODNOŒCI Z PRZEPISAMI EUROPEJSKIMI

1. Wskazówki kompatybilnoœci elektromagnetycznej

(1)

Nasz pogl¹d na przetwornicê i wskazówki kompatybilnoœci elektromagnetycznej

Przetwornica nie dzia³a niezale¿nie. Jest ona przeznaczona do umieszczenia w szafkach

sterowniczych oraz do u¿ytku z innymi urz¹dzeniami do sterowania maszynami czy innym

sprzêtem. Dlatego nie s¹dzimy, aby wskazówki kompatybilnoœci elektromagnetycznej

stosowa³y siê bezpoœrednio do przetwornicy.

Z tej przyczyny nie umieœciliœmy na samych przetwornicach znaku CE. Organizacja

europejskich wytwórców napêdów mechanicznych (CEMEP) równie¿ podtrzymuje ten punkt

widzenia.

(2)

ZgodnoϾ

Nie s¹dzimy, aby same przetwornice bezpoœrednio podlega³y wskazówkom kompatybilnoœci

elektromagnetycznej. Jednak¿e wskazówki kompatybilnoœci tycz¹ siê maszyn i urz¹dzeñ, do

których przetwornice bywaj¹ pod³¹czane, a ten sprzêt musi posiadaæ znak CE. St¹d te¿

przygotowaliœmy dokumentacjê techniczn¹ „Wytyczne instalacji kompatybilnej

elektromagnetycznie” (EMC Installation Guidelines) (podrêcznik numer BCN-A21041-202),

tak by maszyny i urz¹dzenia zawieraj¹ce przetwornicê mog³y ³atwiej byæ dostosowane co do

wskazówek kompatybilnoœci elektromagnetycznej.

(3)

Zarys sposobu instalacji

Zaleca siê, by instalowaæ przetwornicê w nastêpuj¹cy sposób:

U¿ywaæ przetwornicy ze zgodnym z przepisami europejskimi filtrem szumów.

Do po³¹czeñ miêdzy przetwornic¹ a silnikiem u¿ywaæ przewodów ekranowanych lub

prowadziæ je w metalowych rurkach kablowych, które to ekrany lub rurki nale¿y uziemiæ po

stronie przetwornicy i po stronie silnika. U¿ywaæ najkrótszych mo¿liwych d³ugoœci

przewodów.

background image

Zamocowaæ przetwornicê w metalowej uziemionej os³onie. Os³ona winna zabezpieczaæ

przed rozpraszaniem szumów radiacyjnych.

Zgodnie z potrzebami umieœciæ w liniach zasilania i sterowania liniowy filtr szumów oraz

rdzeñ ferrytowy.

Pe³na informacja zawieraj¹ca specyfikacjê filtrów szumów spe³niaj¹cych przepisy europejskie

zosta³a podana w „Wytycznych instalacji kompatybilnej elektromagnetycznie”

(numer BCN-A21041-202). Prosimy o kontakt z przedstawicielem sprzedawcy.

2. Wskazówki instalacji niskonapiêciowej

(1)

Nasz pogl¹d na przetwornicê i wskazówki instalacji niskonapiêciowej

Przetwornice mieszcz¹ siê w zakresie wskazówek instalacji niskonapiêciowej.

(2)

ZgodnoϾ

Europejskie instytucje weryfikacyjne przyjê³y, ¿e nasze przetwornice s¹ zgodne z normami

DIN VDE0160. Dlatego na przetwornicach zosta³ umieszczony znak CE.

(3)

Zalecenia

W celu osi¹gniêcia zgodnoœci z normami DIN VDE0160 poczynione zosta³y w odró¿nieniu od

modeli standardowych nastêpuj¹ce wyszczególnienia i zalecenia:

U¿ywaæ przetwornicy w warunkach przepiêæ kategorii II i stopniu zanieczyszczenia drugim

lub lepiej.

Nie stosowaæ urz¹dzeñ zeruj¹cych jako jedynej ochrony przed stykiem poœrednim.

Niezbêdne jest uziemienie ochronne.

Do zacisku uziemienia powinien byæ doprowadzony niezale¿ny przewód. (Nie nale¿y

pod³¹czaæ dwu lub wiêcej przewodów.) Uziemienie silnika pod³¹czyæ do uziemienia p³yty

przetwornicy.

background image

U¿ywaæ jedynie spe³niaj¹ce przepisy EN czy IEC (Miêdzynarodowej Komisji

Elektrotechnicznej) bezpieczniki mechaniczne i styczniki magnetyczne.

Na wejœciu przetwornicy nale¿y umieœciæ spe³niaj¹ce przepisy EN czy IEC transformatory

odcinaj¹ce lub t³umik przepiêciowy. (Nie s¹ wymagane, gdy miejsce pracy spe³nia warunki

II kategorii przepiêæ zebrane w dokumencie IEC664.)

Na wyjœciu i wejœciu przetwornicy u¿ywaæ jedynie przewodów typów i rozmiarów zawartych

w dokumencie EN60204 - Dodatek C.

Przetwornica jest pomyœlana jako wbudowany w system sk³adnik, dlatego ustalenia

kompatybilnoœci elektromagnetycznej winny byæ rozwa¿ane dla ca³ego uk³adu

maszynowego.

Maksymalne przewy¿szenie podczas transportu wynosi 10000m.

background image

Dodatek do podrêcznika IB(NA) 66719-A (9609) przetwornicy FR-U120S-EC

Informacje Dodatkowe

Uziemienie Silnika
Uziemienie silnika nale¿y pod³¹czyæ do punktu uziemienia na p³ycie (skrzynce) przetwornicy.

Minimalny przekrój przewodu uziemiaj¹cego wynosi 2mm

2

.

Mitsubishi Nagoya Works- wrzesieñ 1996

BCN-C22005-076

Punkt uziemienia skrzynki

Zaciski przetwornicy

background image

Dziêkujemy za kupno przetwornicy ogólnego u¿ytku Mitsubishi FREQROL-U100. Dla zapewnienia

bezpiecznej obs³ugi prosimy o staranne przeczytanie tego podrêcznika przed u¿yciem sprzêtu.

Spis treœci

1.

PRZEGL¥D PRZY ZAKUPIE . . . . . . . . . . . . . . . . . . . . . . . . . . 1

2.

NAZWY I DZIA£ANIE WSZYSTKICH CZÊŒCI . . . . . . . . . . . . . . . . . . 2

3.

MOCOWANIE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

4.

POD£¥CZENIE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Ÿ

Œrodki ostro¿noœci przy pod³¹czeniu . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Ÿ

Pod³¹czenie zasilania i silnika . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Ÿ

Pod³¹czenie sygna³ów steruj¹cych . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Ÿ

Wymiary przewodów i g³êbokoœæ zdjêcia os³ony . . . . . . . . . . . . . . . . . . . 11

5.

OBS£UGA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Ÿ

Sposoby obs³ugi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Ÿ

Jak u¿ywaæ klawiatury . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Ÿ

Wyœwietlacz i ustawienie parametrów . . . . . . . . . . . . . . . . . . . . . . . . . 18

6.

FUNKCJE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Ÿ

Lista funkcji . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Ÿ

Objaœnienie funkcji . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

7.

SPECYFIKACJE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

Ÿ

Specyfikacje wzorcowe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

Ÿ

Specyfikacje ogólne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

Ÿ

Wykres pod³¹czenia zacisków . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

Ÿ

Objaœnienie specyfikacji zacisków . . . . . . . . . . . . . . . . . . . . . . . . . . 72

Ÿ

Funkcja ochronna . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

background image

8.

SZKIC WYMIAROWY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80

Ÿ

FR-U120S . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80

9.

WYBÓR URZ¥DZEÑ PERYFERYJNYCH . . . . . . . . . . . . . . . . . . . 82

10.

MO¯LIWOŒÆ WYBORU . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84

background image

Podczas rozpakowania urz¹dzenia nale¿y uzyskaæ pewnoœæ co do nastêpuj¹cych punktów:

(1)

Nale¿y sprawdziæ oznaczenie modelu na przodzie przetwornicy i tabliczkê znamionow¹

umieszczon¹ z boku i sprawdziæ, czy nades³ane urz¹dzenie jest takie jak zamówione.

(2)

Nale¿y sprawdziæ, czy nie ma zniszczeñ powsta³ych w trakcie przesy³ki.

Jeœli powsta³y jakieœ niejasnoœci lub odkryto jakieœ uszkodzenie, prosimy o porozumienie siê

z miejscem zakupu lub najbli¿szym sprzedawc¹ Mitsubishi.

1. PRZEGL¥D PRZY ZAKUPIE

– 1 –

Numer fabryczny

Model przetwornicy

Model przetwornicy

WydajnoϾ silnika

Zasilanie

Pr¹d znamionowy na wyjœciu

Numer fabryczny

Szczegó³y tabliczki znamionowej

Szczegó³y modelu

WydajnoϾ

jest

podawana

w kW

Symbol

WydajnoϾ

znamionowa

stosowanych

silników

od 0.2

do

0.75K

background image

2. NAZWY I DZIA£ANIE WSZYSTKICH CZÊŒCI

– 2 –

Klawiatura

Z tej klawiatury ustawiane s¹

czasy przyspieszenia i opóŸnie-

nia, próg elektronicznego

zabezpieczenia przed

przeci¹¿eniem itp.

Tabliczka z numerem modelu

Ukazany zosta³ na niej model

przetwornicy i numer fabryczny.

Pokrywa przednia

Pod t¹ os³on¹ znajduj¹ siê bloki

zaciskowe.

Tabliczka znamionowa

Ukazano na niej model urz¹dzenia,

wydajnoϾ itd.

Pokrywa jednostki g³ównej

Nie œci¹gaæ tej pokrywy.

background image

Stan urz¹dzenia ze zdjêt¹ pokryw¹

– 3 –

Blok zaciskowy obwodów

steruj¹cych (TB1)

Dziêki tym zaciskom mo¿liwe jest

pod³¹czenie wejœcia wyboru funkcji,

wyjœcia stanu pracy i miernika

ekranowego.

Otwory mocuj¹ce

(trzy otwory)

Zacisk uziemienia (M4)

Otwory mocowania pokrywy przedniej

(dwa wpusty)

Blok zaciskowy przewodów

zasilaj¹cych i pod³¹czeñ silnika

Do tych zacisków s¹ pod³¹czone

zasilanie i silnik.

Blok zaciskowy obwodów

steruj¹cych (TB2)

Do tych zacisków s¹ pod³¹czone

sygna³y startu, nastawy

czêstotliwoœci itd.

background image

Jak usuwaæ i mocowaæ pokrywê przedni¹

Pokrywê mo¿na usun¹æ naciskaj¹c u góry i poci¹gaj¹c do przodu. Aby za³o¿yæ pokrywê, nale¿y

wsun¹æ dwa zatrzaski mocuj¹ce u do³u pokrywy do wpustów na pokrywie jednostki g³ównej

i docisn¹æ j¹.

– 4 –

Zatrzaski mocuj¹ce

(dwa zatrzaski)

background image

Ÿ

Przetwornicê mocowaæ pionowo.
Inne sposoby mocowania obni¿¹

zdolnoϾ przetwornicy do pozbywania

siê ciep³a i mog¹ spowodowaæ

nieprzewidywalne k³opoty i awarie.

Ÿ

Utrzymywaæ temperaturê otoczenia

w dozwolonym zakresie.
Je¿eli z powodu zamocowania w pobli¿u przedmiotów

wydzielaj¹cych ciep³o lub zamocowania przetwornicy w

szafce temperatura otoczenia wzroœnie, to spowoduje to

znaczne obni¿enie okresu jej sprawnoœci.
Podczas mocowania przetwornicy w szafce nale¿y

uwzglêdniæ jej rozmiary i sposób ch³odzenia.

Tolerowana temperatura otoczenia: od -10°C do 50°C

Punkty pomiaru temperatury otoczenia

Uwaga: Przetwornica zosta³a przeznaczona do pracy

w oddzielnie uziemionej os³onie.

Dlatego te¿, aby zminimalizowaæ niebezpieczeñstwo jej

u¿ytkowania, w trakcie instalacji nale¿y ten fakt uwzglêdniæ.

3. MOCOWANIE

– 5 –

Prawid³owo

Nieprawid³owo

Nieprawid³owo

Mocowanie

pionowe

Mocowanie

poziome

Mocowanie

na boku

Miejsce

pomiaru

lub wiêcej

lub wiêcej

lub wiêcej

lub wiêcej

Wymiary otoczenia

background image

Ÿ

Unikaæ mocowania w nastêpuj¹cych miejscach.

Tam, gdzie

przetwornica bêdzie

wystawiona na

bezpoœrednie

dzia³anie s³oñca.

W miejscach

wilgotnych.

W miejscach wype³nionych oparami

oleju, kurzem, paprochami czy

gazami aktywnymi chemicznie, a

tak¿e gdzie przetwornica by³aby

wystawiona na dzia³anie s³onych

wiatrów.

W miejscach, gdzie

wystêpuj¹ drgania.

W miejscach

wystêpowania gazów

wybuchowych.

Mocowania na materia³ach palnych,

takich jak drewno.

– 6 –

Unikaæ nitownic,

t³oczarek itp.

background image

n

Œrodki ostro¿noœci przy pod³¹czeniu

Aby zapobiec niebezpieczeñstwu u¿ytkowników, nale¿y uwa¿aæ podczas pod³¹czenia na nastêpuj¹ce

punkty.

Œrodki ostro¿noœci podczas pod³¹czania

(1)

Pod³¹czenie zasilania do zacisków wyjœciowych przetwornicy (U, V, W) zniszczy j¹. Nigdy

nie pod³¹czaæ zasilania do tych zacisków.

(2)

Do zacisków obwodu steruj¹cego pod³¹czaæ przewody ekranowane lub skrêtkê i separowaæ

je od obwodu g³ównego czy obwodu rozdzia³u mocy (obwód szeregowy 200-woltowych

przekaŸników itp.).

(3)

Przykryæ szczeliny na przetwornicy, tak aby podczas pod³¹czania nie dosta³y siê do jej

wnêtrza kawa³ki przewodów.

(4)

Przed zmian¹ po³¹czeñ pracuj¹cej ju¿ przetwornicy nale¿y upewniæ siê, czy zgas³a lampka

monitora klawiatury, a nastêpnie odczekaæ przynajmniej dwie minuty, zanim zacznie siê

zmianê po³¹czeñ. (Roz³adowanie po od³¹czeniu zasilania wewnêtrznych elementów

pojemnoœciowych zajmuje ponad jedn¹ minutê).

4. POD£¥CZENIE

– 7 –

background image

n Pod³¹czenie zasilania i silnika

Przewody zasilaj¹ce zawsze

pod³¹czaæ do L1 i N. Nigdy nie

pod³¹czaæ ich do U, V lub W,

jako ¿e spowoduje to

zniszczenie sprzêtu.
(Nie ma potrzeby zwracania

uwagi na fazê.)

Silnik pod³¹czyæ do U, V i W.
Jeœli przewody zostan¹ pod³¹czone jak pokazano powy¿ej,

a prze³¹cznik (sygna³) obrotów w prawo bêdzie w³¹czony, to silnik

bêdzie siê obraca³ w kierunku przeciwnym do wskazówek zegara

(pokazany wy¿ej kierunek strza³ki), patrz¹c od strony wa³u

napêdowego.

– 8 –

Zasilanie

jednofazowe

200V

Bezpiecznik

mechaniczny

lub topikowy

Blok zaciskowy

obwodu g³ównego

Zacisk

uziemienia

Silnik

Uziemienie

background image

n Pod³¹czenie sygna³ów steruj¹cych

(Uwaga 1)

Wyboru funkcji zacisków wejœciowych AUX (X1, X2, X3) dokonuje siê za pomoc¹

selektora funkcji zacisków wejœciowych

60

lub za pomoc¹ przydzia³u funkcji

zacisków wejœciowych

61

.

(Uwaga 2)

Zaleca siê potencjometr 2W 1k

, jeœli potrzebna jest szybka zmiana czêstotliwoœci.

(Uwaga 3)

Dzia³anie zacisku STR mo¿e byæ zmienione za pomoc¹ funkcji zacisku STR

62

.

– 9 –

Blok zaciskowy (TB1)

Wyjœcie alarmowe

Wejœcie 1 (Uwaga 1)

Wejœcie 2

Wejœcie 3

Potencja³ odniesienia

dla RUN/SU/FU

Wyjœcie stanu pracy

Miernik

czêstotliwoœci

Potencja³ odniesienia

dla tranzystora zewnêtrznego

Wyjœcie alarmowe

(przekaŸnikowe)

Potencjometr

Nastawa czêstotliwoœci

(1 lub 2W 1k)

(Uwaga 2)

Start obrotów

w prawo

Start obrotów

w lewo

(Uwaga 3)

Blok zaciskowy (TB2)

background image

Pod³¹czenie do zacisków obwodu g³ównego

Pod³¹czenie do zacisków obwodu steruj¹cego

W³o¿yæ p³aski œrubokrêt do otworu górnego a

i naciskaj¹c œrubokrêt w kierunku strza³ki,

umieœciæ przewód zasilania w otworze b.
Po w³o¿eniu przewodu wyj¹æ œrubokrêt.

W³o¿yæ p³aski œrubokrêt do prawego otworu c

i umieœciæ przewód w otworze d, naciskaj¹c

jednoczeœnie œrubokrêt w kierunku strza³ki.
Po w³o¿eniu przewodu wyj¹æ œrubokrêt.

(Uwaga)

U¿ywaæ ma³ego œrubokrêta (szerokoœci 2,5 do 3mm).

– 10 –

background image

n Wymiary przewodów i g³êbokoœæ zdjêcia os³ony

Ÿ

Stosowane w blokach zaciskowych rozmiary przewodów

Obwód g³ówny (Uwaga 1)

Obwód steruj¹cy

Wymiary przewodów

Drut

: 2mm

2

Skrêtka : 2mm

2

Drut

:

0,4 do

1,0mm

Skrêtka : 0,3 do 0,75mm

2

G³êbokoœæ zdjêcia os³ony

5 do 6mm

8 do 10mm

Wszystkie przewody s¹ umieszczone w blokach zaciskowych, z wyj¹tkiem zacisku uziemienia.
Do pod³¹czenia u¿ywane s¹ zamiast koñcówek zgniatanych koñcówki prêtowe lub sam przewód.
(Aby unikn¹æ spiêæ, przy u¿yciu skrêtek nale¿y upewniæ siê, ¿e skrêtka nie zosta³a rozluŸniona.)
Koñcówek zgniatanych u¿ywaæ jedynie w zacisku uziemiaj¹cym.

– 11 –

background image

Szczegó³y do rozwa¿enia przy planowaniu pod³¹czeñ.

(1)

Jeœli pojawi siê przerwa w zasilaniu, a sygna³ startu (prze³¹cznik startu) pozostanie

utrzymany, wtedy przetwornica samoczynnie ponowi dzia³anie po powrocie zasilania.
Jeœli maszyna musi byæ chroniona przed ponownym uruchomieniem po powrocie zasilania,

trzeba za³o¿yæ po pierwotnej stronie przetwornicy stycznik magnetyczny i tak zaprojektowaæ

pod³¹czenie go w szereg, by zabezpieczyæ sygna³ startu przed w³¹czeniem.

(2)

By zabezpieczyæ siê przed wadliwym stykiem sygna³u wejœciowego obwodu steruj¹cego,

u¿yæ nale¿y dwóch styków równolegle lub styk bliŸniaczy.

(3)

Nie doprowadzaæ napiêcia na zacisk wejœcia stykowego (STF itd.) obwodu steruj¹cego.

(4)

Nie stosowaæ napiêcia bezpoœrednio na zacisku wyjœcia sygna³u alarmowego (B, C).

Napiêcie przeprowadzaæ przez cewkê przekaŸnika.

(5)

Przy bezpoœrednim pod³¹czeniu wyjœcia z otwartym kolektorem ze sterownika

sekwencyjnego do zacisku wejœciowego przetwornicy, nale¿y upewniæ siê, ¿e nie pojawi siê

na nim pr¹d wsteczny.

– 12 –

background image

U¿ycie zacisku PC

Przed wadliwym dzia³aniem spowodowanym pr¹dami wstecznymi mo¿na wtedy zabezpieczyæ siê, gdy do

tego zacisku pod³¹czony zostanie potencja³ ujemny zewnêtrznego zasilania wyjœcia tranzystorowego.

(Uwaga) Dla jednostki typu AY80 wymagane jest zasilanie sta³onapiêciowe 24V.

By zabezpieczyæ siê przed pr¹dami wstecznymi gdy nie u¿ywa siê zacisku PC, nale¿y u¿yæ nastêpuj¹cych

œrodków zaradczych.

Œrodki zaradcze

(1)

W celu zabezpieczenia przed pr¹dem wstecznym, za³o¿yæ diodê.

(2)

U¿yæ jednostki z wyjœciami izolowanymi.

(3)

Napiêcie zewnêtrznego Ÿród³a zasilania musi byæ wy¿sze ni¿ napiêcie zasilania obwodu sterowania

przetwornicy.

(4)

U¿yæ zacisku PC (jako potencja³u odniesienia tranzystora zewnêtrznego).

U

[OSTRZE¯ENIE]

USUNIÊCIE POKRYWY, GDY PRZETWORNICA JEST ZASILANA, DAJE DOSTÊP DO WYSOKICH
NAPIÊÆ. PROSIMY, BY PRZED PRZEPROWADZANIEM JAKICHKOLWIEK POD£¥CZEÑ
OD£¥CZYÆ PRZETWORNICÊ OD ZASILANIA. PRZED ZDJÊCIEM POKRYWY NALE¯Y PO
OD£¥CZENIU ZASILANIA ODCZEKAÆ PRZYNAJMNIEJ 5 MINUT.

– 13 –

Po³¹czenie w³aœciwe

Po³¹czenie niew³aœciwe

Przetwornica

Przetwornica

background image

n

Sposoby obs³ugi

Mo¿na u¿ywaæ nastêpuj¹cych sposobów obs³ugi. Nale¿y wybraæ sposób obs³ugi zgodny z zastosowaniem i

wymogami obs³ugi.

Sposób obs³ugi

Szczegó³y

Uwagi

Obs³uga

z klawiatury

Uruchamianie i zatrzymywanie

z klawiatury, ustalanie

czêstotliwoœci pracy

bezpoœrednio z klawiatury.

Urz¹dzenie jest ustawione

w takim trybie pracy ju¿ po

w³¹czeniu zasilania podczas

wstêpnego rozruchu.

(Ustawienie fabryczne.)

Obs³uga

zewnêtrznym

sygna³em

wejœciowym

Uruchamianie zewnêtrznym

prze³¹cznikiem, a czêstotliwoœæ

pracy dobierana zewnêtrznym

uk³adem nastawczym

podpiêtym do zacisku

sterowniczego przetwornicy.

Obs³uga

mieszana

zewnêtrznym

sygna³em

wejœciowym

i z klawiatury

(Zobacz

parametr 79)

Uruchamianie zewnêtrznym

prze³¹cznikiem, a dobór

czêstotliwoœci pracy

z klawiatury.

Nie s¹ przyjmowane sygna³y

zewnêtrznego uk³adu

nastawczego ani klawisza RUN.

Klawisz STOP jest

przyjmowany jedynie, gdy

parametr 75 ma wartoϾ 14.

Dobór czêstotliwoœci pracy

zewnêtrznym uk³adem

nastawczym, a uruchamianie

i zatrzymywanie z klawiatury.

Zewnêtrzny prze³¹cznik startu

nie dzia³a.

5. OBS£UGA

– 14 –

Przetwornica

Klawiatura

Prze³¹cznik

startu

Przetwornica

Klawiatura

Prze³¹cznik

startu

Przetwornica

Klawiatura

Przetwornica

background image

Obs³uga z klawiatury (parametr nr 79 wynosi 1) zosta³a wybrana fabrycznie.

(Uwaga)

Aby uruchomiæ silnik klawiszem RUN w lewo, nale¿y zewrzeæ na bloku stykowym styki STR i P24

lub parametr nr 78 ustawiæ na wartoœæ 2.

– 15 –

Obs³uga z klawiatury

Zosta³ wprowadzony tryb ustawienia czêstotliwoœci.

Zmiana ustawieñ czêstotliwoœci.

Ustawiona czêstoœæ zosta³a zatwierdzona.

Uruchomienie silnika (obroty w prawo) (Uwaga).

Zatrzymanie silnika.

background image

Nale¿y ustawiæ tryb zewnêtrznej obs³ugi

(parametr nr 79 na wartoϾ 2).
(By poznaæ sposób ustawienia trybu, zobacz

dalsze objaœnienia.)
Sygna³y startu i czêstotliwoœci s¹ wprowadzane

zewnêtrznymi prze³¹cznikami i potencjometrem

nastawu czêstotliwoœci.
Silnik pracuje, gdy sygna³ podawany jest na zaciski

STF (obrót w prawo) lub STR (obrót w lewo),

a uk³ad nastawczy czêstotliwoœci jest aktywny.

(Uwaga 1)

Mo¿na wybraæ funkcjê samopodtrzymywania sygna³u

startu (szczegó³y przy opisie parametru 61).

(Uwaga 2)

Gdy do sygna³u wejœciowego nastawu czêstotliwoœci

u¿yty jest potencjometr, parametr 73 ustawiæ na

wartoϾ 0.

– 16 –

Obs³uga zewnêtrznym sygna³em wejœciowym

Zasilanie

Bezpiecznik

mechaniczny

Przetwornica

Silnik

Obrót w lewo

Obrót w prawo

Uk³ad nastawczy

czêstotliwoœci

1/2W 1k

Zasilanie

Silnik

Bezpiecznik

mechaniczny

background image

n

Jak u¿ywaæ klawiatury

U OSTRZE¯ENIE:

W ¿adnym wypadku nie u¿ywaæ do naciskania klawiszy na klawiaturze ostrych

przedmiotów. Zosta³a ona przeznaczona do obs³ugi przy u¿yciu palców.

– 17 –

Wyœwietlacz

Na siedmiosegmentowym

trzycyfrowym wyœwietlaczu

pokazywane s¹ czêstotliwoœæ

pracy, pr¹d silnika, wartoœci

ustawienia ró¿nych funkcji

i kody alarmów.

Klawisz MODE

Klawisz ten jest u¿ywany do

wyboru trybu wyœwietlania

czêstotliwoœci, trybu ustawiania

czêstotliwoœci oraz trybu

ustawiania parametrów.

Klawisz SET

Klawisz ten u¿ywany jest do

potwierdzenia i zmiany

czêstotliwoœci oraz ustawiania

wartoœci ró¿nych funkcji.

Klawisze rozkazów obs³ugi

S¹ to klawisze rozkazów RUN

i STOP przeznaczone do obs³ugi

z klawiatury.

Klawisz STOP dzia³a równie¿ jako

klawisz zerowania, gdy na wyjœciu

przetwornicy pojawi siê sygna³

alarmu.

Klawisz ze strza³k¹ w górê

Klawisze te w sposób ci¹g³y

zwiêkszaj¹ lub zmniejszaj¹

ustawienie czêstotliwoœci pracy

czy te¿ wartoœci ró¿nych funkcji.

Wartoœæ zmienia siê jedynie,

gdy któryœ z tych klawiszy jest

naciœniêty.

Klawisz ze strza³k¹ w dó³

background image

n

Wyœwietlacz i ustawianie parametrów

– 18 –

Zasilanie w³¹czone

Wyœwietlacz czêstotliwoœci

(Uwaga 2)

Wyœwietlacz pr¹du

Ustawianie czêstotliwoœci

Ustawianie parametrów

Naciœnij

Naciœnij

Naciœnij

Po

wciœniêciu

klawisza

tryb

wyœwietla-

nia

zmienia

siê na

MODE

Przyk³ad

wyœwietlania

(po zatrzymaniu)

(Wyœwietlacz

rozjaœniony)

(WartoϾ

poprzedniego

ustawienia

migocze)

(Migocze)

Sposób wyœwietlania

Sposób ustawiania czêstotliwoœci

Sposób ustawiania parametrów

Wyœwietlana jest czêstotliwoœæ wyjœciowa.
Trzymaj naciœniêty klawisz

.

Pr¹d wyjœciowy bêdzie wyœwietlany jedynie gdy

naciœniêty bêdzie klawisz SET.

SET

(Wyœwietlacz pokazuje 1,7A)

(By zmieniæ ustawion¹ czêstotliwoœæ z 30Hz na 60Hz.)

Wyœwietl ustawion¹ czêstotliwoœæ

.

Zmieñ ustawienie strza³k¹ w górê lub w dó³.

Nastaw czêstotliwoœæ (aby ustawiæ na 60Hz).

Zakoñcz ustawianie czêstotliwoœci.

(ustawion¹ na 30 Hz)

(Wyœwietlacz bêdzie migota³ dopóki ustawianie nie zostanie

zakoñczone.)

(By zmieniæ tryb obs³ugi na obs³ugê zewnêtrzn¹)

Migocz¹ na przemian.

Wyœwietl za pomoc¹ klawisza MODE tryb ustawiania parametrów.

Numer parametru
Zmieñ ustawienie strza³k¹ w górê lub w dó³.

Wybierz numer parametru.

(By ustawiæ tryb pracy)

(Uwaga 1)

background image

(Uwaga)

(1)

Numery parametrów bêd¹ wyœwietlane

kolejno po ka¿dym naciœniêciu klawisza

strza³ki w górê lub strza³ki w dó³.
(P0 bêdzie wyœwietlone jeœli naciœniêta

zostanie strza³ka w górê gdy wyœwietlacz

pokazuje CLr.)

(2)

Ekran pr¹du jest wyœwietlany jedynie gdy

w trybie ekranu czêstotliwoœci naciœniêty

jest klawisz SET.

Gdy wyœwietlane s¹ komunikaty alarmu (Er1 do 3)

(Alarm mo¿e byæ odwo³any przez naciœniêcie klawisza MODE. B³¹d nie bêdzie skasowany gdy

naciœniêty bêdzie klawisz RESET.)

Komunikat alarmu

Typ

Szczegó³y

Er 1

Alarm blokady

programatora

Przy stanie 1 parametru 77 (blokada programatora) zosta³a dokonana

próba zapisu

Er 2

Alarm zapisu

podczas pracy

Podczas pracy zosta³ zmieniony parametr 79 lub przeprowadzono

operacjê kasowania parametrów.

Er 3

B³¹d kalibracji

Wartoœæ kalibracji dla C-2 i C-3 by³a zbyt bliska. *

B³¹d kalibracji pojawi siê gdy ró¿nica napiêæ wejœciowych wartoœci kalibracji C-2 do C-3 bêdzie

w przybli¿eniu równa 0,5V lub mniej.

– 19 –

Naciœnij

Naciœnij

Wyœwietlona zostanie bie¿¹ca

wartoϾ wybranego parametru.

Zmieñ ustawienie strza³k¹ w górê lub

w dó³.
Ustaw wartoϾ parametru.

(Wyœwietlacz bêdzie migota³ dopóki

ustawianie nie zostanie zakoñczone.)

Zakoñcz ustawianie parametru.

Migocz¹ na przemian.

background image

n Lista funkcji

Nr funkcji

(parametr)

Nazwa funkcji

Zakres ustawienia

Jednostka

ustawienia

Ustawienie

fabryczne

Ustawienie

u¿ytkownika

0

Zwiêkszenie momentu obrotowego (rêczne)

0 do 15%

1%

6%

1

Maksymalna czêstotliwoœæ wyjœciowa

0 do 120Hz

0,1Hz

120Hz

2

Minimalna czêstotliwoœæ wyjœciowa

0 do 60Hz

0,1Hz

0Hz

3

Czêstotliwoœæ bazowa charakterystyki V/f

50 do 120Hz

0,1Hz

50Hz

4

Ustawienie wielobiegowe (prêdkoœæ 1)

0 do 120Hz

0,1Hz

50Hz

5

Ustawienie wielobiegowe (prêdkoœæ 2)

0 do 120Hz

0,1Hz

30Hz

6

Ustawienie wielobiegowe (prêdkoœæ 3)

0 do 120Hz

0,1Hz

10Hz

7

Czas przyspieszania

0; 0,1 do 999s

0,1s

5,0s

8

Czas hamowania

0; 0,1 do 999s

0,1s

5,0s

9

Próg elektronicznego zabezpieczenia przed

przeci¹¿eniem

0 do 15A

0,1A

Pr¹d

znamionowy

10

Tryb PWM (modulacji szerokoœci impulsu)

0 do 15, —

1

11

Czas dzia³ania hamowania pr¹dem sta³ym

0 do 10s

0,1s

0,5s

12

Napiêcie hamowania pr¹dem sta³ym

0 do 15%

1%

8%

14

Wybór przy³o¿onego obci¹¿enia

0, 10

1

0

15

Czêstotliwoœæ pracy krokowej

0 do 120Hz

0,1Hz

5Hz

6. FUNKCJE

– 20 –

background image

Nr funkcji

(parametr)

Nazwa funkcji

Zakres ustawienia

Jednostka ustawienia Ustawienie

fabryczne

Ustawienie

u¿ytkownika

16

Czas przyspieszania/opóŸniania w pracy

krokowej

0; 0,1 do 999s

0,1s

0,5s

17

Pod³¹czenie zewnêtrznego zabezpieczenia przed

przeci¹¿eniem

0, 1

1

0

19

Napiêcie czêstotliwoœci bazowej

0 do 500V, —-

1V

—-

20

Czêstotliwoœæ odniesienia przyspieszenia lub

opóŸnienia

1 do 120Hz

0,1Hz

50Hz

21

Wartoœæ pocz¹tkowa charakterystyki napiêciowej

nastawu czêstotliwoœci

0 do 60Hz

0,1Hz

0Hz

22

Wartoœæ koñcowa charakterystyki napiêciowej

nastawu czêstotliwoœci

0 do 120Hz

0,1Hz

50Hz

23

Poziom pracy zabezpieczenia przed utykiem

silnika

0 do 10

1

5

24

Ustawienie wielobiegowe (prêdkoœæ 4)

0 do 120Hz, —-

0,1Hz

—-

25

Ustawienie wielobiegowe (prêdkoœæ 5)

0 do 120Hz, —-

0,1Hz

—-

26

Ustawienie wielobiegowe (prêdkoœæ 6)

0 do 120Hz, —-

0,1Hz

—-

27

Ustawienie wielobiegowe (prêdkoœæ 7)

0 do 120Hz, —-

0,1Hz

—-

37

Wyœwietlana prêdkoœæ

0; 0,1 do 999

0,1

0

42

Ustawienie czu³oœci wyjœcia SU

1 do 100%

1%

10%

43

Próg zadzia³ania wyjœcia FU

1 do 120Hz

0,1Hz

6Hz

44

Próg zadzia³ania wyjœcia FU dla obrotów w lewo

1 do 120Hz, —-

0,1Hz

—-

– 21 –

background image

Nr funkcji

(parametr)

Nazwa funkcji

Zakres ustawienia

Jednostka

ustawienia

Ustawienie

fabryczne

Ustawienie

u¿ytkownika

46

Drugi czas hamowania/przyspieszania

0; 0,1 do 999s, —-

0,1s

—-

47

Drugi czas hamowania

0; 0,1 do 999s, —-

0,1s

—-

48

Drugi poziom zwiêkszenia momentu obrotowego

0 do 15%, —-

1%

—-

49

Druga czêstotliwoœæ bazowa V/f

50 do 120Hz, —-

0,1Hz

—-

50

Wybór automatycznego restartu

0, 1, 2, 3

1

0

51

Liczba restartów po alarmie

0; 1 do 10;

101 do 110

1

0

52

Czas oczekiwania automatycznego restartu

0 do 360s

0,1s

1s

53

Liczba kasuj¹ca wyœwietlanie czasu

wykonywania restartu

0

0

0

55

Czêstoœæ odniesienia dla wyjœcia FM

0 do 120Hz

0,1Hz

50Hz

56

Pr¹d odniesienia dla wyjœcia FM

0 do 200%

1%

150%

59

Wybór funkcji zdalnego sterowania

0; 1

1

0

60

Wybór funkcji zacisków wejœciowych

0 do 8

1

0

61

Przypisanie zacisków wejœciowych

111 do 999; —-

1

—-

62

Funkcja zacisku STR

0 do 10; —-

1

—-

70

Wybór funkcji wyjœcia FM

0; 1

1

0

71

Wybór kontroli akustycznej

0; 1

1

0

– 22 –

background image

Nr funkcji

(parametr)

Nazwa funkcji

Zakres ustawienia

Jednostka

ustawienia

Ustawienie

fabryczne

Ustawienie

u¿ytkownika

72

Czêstotliwoœæ noœna PWM

2,3 do 14,5kHz

0,1kHz

7,0kHz

73

Wybór napiêcia roboczego wejœcia 2

0, 1

1

1

75

Funkcja klawisza STOP

0, 14

1

14

76

Wybór sygna³u wyjœciowego

0, 1, 2

1

0

77

Blokada programatora parametrów

0, 1

1

0

78

Blokada pracy rewersyjnej

0, 1, 2

1

0

79

Wybór trybu pracy

1, 2, 3, 4

1

1

80

Ustawienie wielobiegowe (prêdkoœæ 8)

0 do 120Hz, —-

0,1Hz

—-

81

Ustawienie wielobiegowe (prêdkoœæ 9)

0 do 120Hz, —-

0,1Hz

—-

82

Ustawienie wielobiegowe (prêdkoœæ 10)

0 do 120Hz, —-

0,1Hz

—-

83

Ustawienie wielobiegowe (prêdkoœæ 11)

0 do 120Hz, —-

0,1Hz

—-

84

Ustawienie wielobiegowe (prêdkoœæ 12)

0 do 120Hz, —-

0,1Hz

—-

85

Ustawienie wielobiegowe (prêdkoœæ 13)

0 do 120Hz, —-

0,1Hz

—-

86

Ustawienie wielobiegowe (prêdkoœæ 14)

0 do 120Hz, —-

0,1Hz

—-

87

Ustawienie wielobiegowe (prêdkoœæ 15)

0 do 120Hz, —-

0,1Hz

—-

90

Wykrywanie zwarcia doziemnego

0,1

1

1

91

Skok czêstotliwoœci 1A

0 do 120Hz, —-

0,1Hz

—-

– 23 –

background image

Nr funkcji

(parametr)

Nazwa funkcji

Zakres ustawienia

Jednostka

ustawienia

Ustawienie

fabryczne

Ustawienie

u¿ytkownika

92

Skok czêstotliwoœci 1B

0 do 120Hz

0,1Hz

—-

93

Skok czêstotliwoœci 2A

0 do 120Hz

0,1Hz

—-

94

Skok czêstotliwoœci 2B

0 do 120Hz

0,1Hz

—-

95

Skok czêstotliwoœci 3A

0 do 120Hz

0,1Hz

—-

96

Skok czêstotliwoœci 3B

0 do 120Hz

0,1Hz

—-

CLr

Kasowanie parametrów

0, 1, 2

1

0

C-1

Kalibracja skali miernika czêstotliwoci

-

-

-

C-2

Kalibracja wartoœci pocz¹tkowej charakterystyki

nastawu czêstotliwoœci

0 do 60Hz

0,1Hz

0Hz

C-3

Kalibracja wartoœci koñcowej charakterystyki

nastawu czêstotliwoœci

0 do 120Hz

0,1Hz

50Hz

(Uwaga)

1.

Ustawienie fabryczne parametru 79 wyboru trybu obs³ugi jest równe 1 (tryb klawiaturowy).

2.

Klawisz RESET na klawiaturze jest przyjmowany jedynie podczas zatrzymania alarmowego.

3.

Wszystkie parametry, z wyj¹tkiem parametrów 79, 60 i CLr, mog¹ byæ zapisywane podczas pracy.

(Gdy parametr 77=0.)
Gdy parametr 77=1, programowanie parametrów jest zablokowane, z wyj¹tkiem parametru 77.

4.

Znak wartoœci funkcji „—-” pokazuje, ¿e funkcja nie dzia³a.

5.

Parametr 72 mo¿e byæ odczytywany i zapisywany, kiedy parametr 10 ma wartoœæ „—-”.

– 24 –

background image

n Objaœnienie funkcji

Ÿ

Zwiêkszenie momentu

obrotowego (rêczne)

0

Ÿ

Drugi poziom zwiêkszenia momentu obrotowego

48

Mo¿na dopasowaæ tutaj do obci¹¿enia moment obrotowy silnika dla niskich czêstotliwoœci.

(Uwaga)

Je¿eli ustawiona bêdzie zbyt du¿a wartoœæ, mo¿e zadzia³aæ funkcja

zabezpieczenia przed przetê¿eniem. Wartoœæ ta mo¿e byæ

ustawiana po sprawdzeniu pr¹du silnika przy pomocy funkcji

monitorowania pr¹du w programatorze.

Drugi poziom zwiêkszenia momentu obrotowego jest aktywny, gdy

zaciski RT i P24

3)

s¹ zwarte, a parametr 46 drugiego czasu

przyspieszania/hamowania jest ustalony.

[Ustawienie fabryczne]

Zwiêkszenie momentu obrotowego (rêczn) . . . . . . . . 6%

Drugi poziom zwiêkszenia momentu obrotowego . . . . —-

Ÿ

Maksymalna czêstotliwoœæ wyjœciowa

1

Ÿ

Minimalna czêstotliwoœæ wyjœciowa

2

W tym miejscu mo¿na ustawiæ górn¹ i doln¹ granicê czêstotliwoœci wyjœciowej.

[Ustawienie fabryczne]

Maksymalna czêstotliwoœæ

wyjœciowa

……

120Hz

Minimalna czêstotliwoœæ

wyjœciowa

……

0Hz

– 25 –

Napiêcie

wyjœciowe

Zakres

ustawienia

Czêstotliwoœæ

wyjœciowa (Hz)

Czêstotliwoœæ

bazowa

Czêstotliwoœæ

wyjœciowa

Zakres ustawienia górnej granicy

czêstotliwoœci

Zakres ustawienia dolnej granicy

czêstotliwoœci

Sygna³ ustawienia

czêstotliwoœci 5V/10V

background image

Ÿ

Czêstotliwoœæ bazowa charakterystyki V/f

3

Ÿ

Napiêcie czêstotliwoœci bazowej

19

Ÿ

Druga czêstotliwoœæ bazowa V/f

49

Stosownie do wartoœci znamionowej silnika, czêstotliwoœæ

bazowa (czêstotliwoœæ odniesienia przy mocy znamionowej

silnika) mo¿e byæ ustawiona w zakresie od 50 do 120Hz.

Druga czêstotliwoœæ bazowa V/f ma zastosowanie, gdy zaciski

RT i P24

3)

s¹ zwarte, a wartoœæ parametru 46 drugiego czasu

hamowania/przyspieszania zosta³a ustalona

1)

.

[Ustawienie fabryczne]

Czêstotliwoœæ bazowa charakterystyki V/f . . . . . . . . . . . 50Hz

Napiêcie czêstotliwoœci bazowej . . . . . . . . . . . . . . . . . . . —-

Druga czêstotliwoœæ bazowa V/f (

49

) . . . . . . . . . . . . . . . —-

(Uwaga)

1)

Jeœli nie zostanie ustalony drugi czas

hamowania/przyspieszania, druga czêstotliwoœæ bazowa V/f

nie bêdzie dzia³aæ, nawet jeœli jej wartoœæ bêdzie ustalona,

a zaciski RT i P24 bêd¹ zwarte.

2)

Jeœli w parametrze 19 ustawiono wartoœæ „—-” (ustawienie

fabryczne), wtedy maksymalne napiêcie wyjœcia bêdzie

napiêciem zasilania.

3)

Funkcja zacisku MRS/RT jest wybierana za pomoc¹

parametru wyboru funkcji zacisków wejœciowych

60

lub

parametru przypisania zacisków wejœciowych

61

.

– 26 –

Zakres ustawienia

czêstotliwoœci bazowej

Napiêcie

wyjœciowe

Czêstotliwoœæ

bazowa

Czêstotliwoœæ wyjœciowa (Hz)

Napiêcie

czêstotliwoœci

bazowej

2)

Wybór drugiego czasu

hamowania/

przyspieszania

Przetwornica

background image

Ÿ

Ustawienie wielobiegowe (prêdkoœæ 1)

4

Ÿ

Ustawienie wielobiegowe (prêdkoœæ 8)

80

Ÿ

Ustawienie wielobiegowe (prêdkoœæ 2)

5

Ÿ

Ustawienie wielobiegowe (prêdkoœæ 9)

81

Ÿ

Ustawienie wielobiegowe (prêdkoœæ 3)

6

Ÿ

Ustawienie wielobiegowe (prêdkoœæ 10)

82

Ÿ

Ustawienie wielobiegowe (prêdkoœæ 4)

24

Ÿ

Ustawienie wielobiegowe (prêdkoœæ 11)

83

Ÿ

Ustawienie wielobiegowe (prêdkoœæ 5)

25

Ÿ

Ustawienie wielobiegowe (prêdkoœæ 12)

84

Ÿ

Ustawienie wielobiegowe (prêdkoœæ 6)

26

Ÿ

Ustawienie wielobiegowe (prêdkoœæ 13)

85

Ÿ

Ustawienie wielobiegowe (prêdkoœæ 7)

27

Ÿ

Ustawienie wielobiegowe (prêdkoœæ 14)

86

Ÿ

Ustawienie wielobiegowe (prêdkoœæ 15)

87

Ka¿d¹ prêdkoœæ mo¿na wybraæ za pomoc¹ sygna³ów zewnêtrznego prze³¹cznika

(zwieraj¹c zaciski RH i P24, RM i P24, RL i P24 oraz REX i P24). Podczas pracy przetwornicy

(silnika) mo¿na zmieniaæ ka¿d¹ prêdkoœæ (czêstotliwoœæ) w zakresie od 0 do 120Hz.

– 27 –

Czêstotliwoœæ

wyjœciowa

(Hz)

Prêdkoœæ 1

(prêdkoœæ wysoka)

Prêdkoœæ 2

(prêdkoœæ

œrednia)

Prêdkoœæ 3

(prêdkoœæ

niska)

Prêdkoœæ

4

Prêdkoœæ 5

Prêdkoœæ 6

Prêdkoœæ 7

Prêdkoœæ 8

Prêdkoœæ 9

Prêdkoœæ 10

Prêdkoœæ 11

Prêdkoœæ 12

Prêdkoœæ 13

Prêdkoœæ 14

Prêdkoœæ 15

W£.

W£.

W£.

W£.

W£.

W£.

W£.

W£.

W£. W£.

W£.

W£.

W£. W£.

W£. W£. W£. W£.

W£. W£.

W£.

W£. W£. W£. W£. W£. W£. W£. W£.

W£.

W£.

Czas

background image

(Uwaga)

1.

Prêdkoœci od 4 do 15 nie mog¹ byæ wybrane jeœli ustawiona jest wartoœæ „—-” (ustawienie

fabryczne).

2.

Je¿eli zostan¹ wybrane dwie lub trzy prêdkoœci w ustawieniu 3-biegowym, to automatycznie

zostanie wybrana prêdkoœæ po stronie prêdkoœci niskiej.
(Przyk³ad) Jeœli zostan¹ ustalone prêdkoœæ wysoka (RH) na 40Hz a prêdkoœæ niska (RL) na

50Hz, gdy zaciski RH i 24 oraz RL i P24 bêd¹ równoczeœnie zwarte, to na wyjœciu dostaniemy

50Hz.

3.

Je¿eli na wejœciu znajduj¹ siê sygna³y ustawienia wielobiegowego i sygna³ zewnêtrznego

ustawienia czêstotliwoœci, to sygna³ wielobiegowy bêdzie mia³ pierwszeñstwo.

4.

Zaciski RH (prêdkoœæ wysoka), RM (prêdkoœæ œrednia) i RL (prêdkoœæ niska) s¹ wybierane

parametrem wyboru funkcji zacisków wejœciowych

60

lub parametrem przypisania zacisków

wejœciowych

61

.

5.

Zacisk REX jest wybierany parametrem funkcji zacisku STR

62

Praca rewersyjna nie jest dostêpna za pomoc¹ sygna³u zewnêtrznego.

– 28 –

background image

Ÿ

Czas przyspieszania

7

Ÿ

Czas hamowania

8

Ÿ

Czêstotliwoœæ odniesienia przyspieszenia lub hamowania

20

Parametry 7 i 8 mog¹ przyjmowaæ wartoœci miêdzy 0,1 a 999 sekundami.
Czas przyspieszania jest czasem przyznanym na przyspieszenie do czêstotliwoœci (fm) ustawionej

w parametrze 20.
Je¿eli czas przyspieszania lub hamowania ma ustawienie 0, to rzeczywisty czas bêdzie wynosi³

0,04s.

– 29 –

Czêstotliwoœæ

wyjœciowa (Hz)

Czêstotliwoœæ odniesienia przyspie-

szenia lub hamowania

Czas przyspie-

szania

Czas hamo-

wania

Czas

[Ustawienie fabryczne]

Czas przyspieszania . . . . . . . . . . . . . . 5,0s

Czas hamowania . . . . . . . . . . . . . . . . . 5,0s

Czêstotliwoœæ odniesienia

przyspieszenia lub hamowania . . . . . . 50Hz

background image

Ÿ

Próg elektronicznego zabezpieczenia przed przeci¹¿eniem

9

Tym parametrem, podaj¹c jego wartoœæ pr¹dow¹ (A), mo¿emy zabezpieczyæ silnik przed

przegrzaniem. Mo¿emy w ten sposób osi¹gn¹æ optymaln¹ charakterystykê zabezpieczenia,

w³¹cznie ze spadkiem wspó³czynnika ch³odzenia przy ma³ej prêdkoœci pracy silnika. Funkcja

zabezpieczenia silnika nie dzia³a, gdy ustawimy wartoœæ 0 (A). (Dzia³a wtedy funkcja

zabezpieczenia zewnêtrznego tranzystora.)

Przy czêstotliwoœci pracy 50Hz zaleca siê ustawienie wartoœci równej pr¹dowi znamionowemu

silnika.

Przy u¿yciu zewnêtrznego zabezpieczenia przed przeci¹¿eniem nale¿y ustawiæ wartoœæ 0 (A).

[Ustawienie fabryczne] . . . . . . . . . . . . . . . (Pr¹d znamionowy wyjœcia przetwornicy)

Ÿ

Tryb PWM (modulacji szerokoœci impulsu)

10

Zmieniaj¹c tryb PWM mo¿emy wybraæ stosowny do obci¹¿enia ton silnika i zredukowaæ

rezonansowe drgania w standardowym modelu szumów akustycznych. Dostêpnych jest szesnaœcie

ustawieñ.

WartoϾ

ustawienia

Czêstotliwoœæ

fali noœnej

WartoϾ

ustawienia

Czêstotliwoœæ

fali noœnej

WartoϾ

ustawienia

Czêstotliwoœæ

fali noœnej

0

0,7kHz

6

1,3kHz

12

1,9kHz

1

0,8kHz

7

1,4kHz

13

2,0kHz

2

0,9kHz

8

1,5kHz

14

2,1kHz

3

1,0kHz

9

1,6kHz

15

2,2kHz

4

1,1kHz

10

1,7kHz

(Uwaga 2)

—-

WartoϾ

parametru 72

5

1,2kHz

11

1,8kHz

[Ustawienie fabryczne] . . . . . . . —-

– 30 –

background image

(Uwaga)

1.

Wysokoœæ tonu silnika zwiêkszy siê, gdy wartoœæ wzroœnie.

2.

Podczas pracy ustawienie nie mo¿e byæ zmienione z wartoœci „—-” na wartoœæ „0 do 15”.

Zawsze przed zmian¹ nale¿y wstrzymaæ pracê. Warto zauwa¿yæ, ¿e w czasie pracy

ustawienie parametru mo¿e byæ zmieniane w zakresie 0 do 15.

Ÿ

Czas dzia³ania hamowania pr¹dem sta³ym

11

Ÿ

Napiêcie hamowania pr¹dem sta³ym

12

Ustawieniem momentu (napiêcia) hamowania i czasu jego dzia³ania mo¿na dostosowaæ do

obci¹¿enia dok³adnoœæ pozycji zatrzymania.

– 31 –

Czêstotliwoœæ

wyjœciowa

Napiêcie

hamowania

Napiêcie

Czas dzia³ania

Czas

Czas

(Uwaga)

(Uwaga)

Czêstotliwoœæ hamowania pr¹dem zosta³a

ustalona dla wartoœci 3Hz.
Jeœli hamowanie pr¹dem sta³ym nie jest

konieczne, czas dzia³ania hamowania ustawiæ na

wartoϾ 0.

[Ustawienie fabryczne]

Czas dzia³ania hamowania pr¹dem sta³ym . . . . 0,5s

Napiêcie hamowania pr¹dem sta³ym . . . . . . . . . 8%

background image

Ÿ

Wybór przy³o¿onego obci¹¿enia

14

W przypadku u¿ycia silników Mitsubishi ze

sta³ym momentem obrotowym nale¿y dla

parametru 71 ustawiæ wartoœæ 10.

Charakterystyka termiczna elektronicznego

zabezpieczenia przed przeci¹¿eniem jest

ustawiona zosta³a ustanowiona dla silników ze

sta³ym momentem obrotowym z niezale¿nym

ch³odzeniem.

Ÿ

Czêstotliwoœæ pracy krokowej

15

Ÿ

Czas przyspieszania/opóŸniania w pracy krokowej

16

Praca skokowa mo¿e byæ rozpoczêta i zatrzymana, gdy zostanie

wybrany tryb pracy skokowej (zwarte zaciski JOG i P24) oraz

wprowadzony zostanie sygna³ startu (zaciski STF lub STR).

(Uwaga)

1. Praca skokowa jest równie¿ dostêpna z klawiatury.

W przypadku u¿ycia zacisku JOG/OH do pracy skokowej, nale¿y

ustawiæ parametr

17

funkcji pod³¹czenia zewnêtrznego

zabezpieczenia przed przeci¹¿eniem na wartoœæ 0. W przypadku

wartoœci 1 ustawienie bêdzie dla zewnêtrznego zabezpieczenia

przed przeci¹¿eniem.

[Ustawienie fabryczne]

Czêstotliwoœæ pracy krokowej . . . . . . . . . . . . . . . . . . . 5Hz
Czas przyspieszania/opóŸniania w pracy krokowej . . . 0,5s

(Uwaga)

1.

Tryb pracy zacisku JOG/OH jest wybierany za pomoc¹ funkcji zacisków
wejœciowych

60

lub funkcji przypisania zacisków wejœciowych

61

– 32 –

WartoϾ

ustawiona

Charakterystyka elektronicznego

zabezpieczenia przed przeci¹¿eniem

0

Dla silników ogólnego u¿ytku

10

Dla silników Mitsubishi ze sta³ym momentem

obrotowym

Czêstotliwoœæ

wyjœciowa

JOG-P24

Obrót do przodu

Obrót do przodu

Obrót do przodu

STF-P24

Obrót do ty³u

STR-P24

Klawiatura

klawisz RUN

Obrót do ty³u

Czas

W£.

W£.

W£.

W£.

background image

Ÿ

Pod³¹czenie zewnêtrznego zabezpieczenia przed przeci¹¿eniem

17

W przypadku u¿ycia zewnêtrznego zabezpieczenia

przed przeci¹¿eniem, nale¿y temu parametrowi

nadaæ wartoœæ 1, a parametrowi 9 wartoœæ 0.

Zwolnienie zamontowanego przekaŸnika

przeci¹¿enia lub termostatu silnika, który zadzia³a

w warunkach przegrzania, zatrzyma dzia³anie

napêdu.
(Na wyjœciu pojawi siê równie¿ sygna³ alarmu.)
Ponowne uruchomienie nie bêdzie mo¿liwe, dopóki

nie zostanie przeprowadzone zerowanie (reset),

nawet jeœli przywrócony zostanie styk na

przekaŸniku przeci¹¿enia. Dlatego te¿ mo¿e on byæ

u¿yty jako sygna³ wejœciowy bezpieczeñstwa ze

Ÿród³a zewnêtrznego. Przetwornica wstrzyma pracê,

gdy zaciski JOG/OH i P24 zostan¹ rozwarte.

Ÿ

Wartoœæ pocz¹tkowa charakterystyki napiêciowej

nastawu czêstotliwoœci

21

Ÿ

Wartoœæ koñcowa charakterystyki napiêciowej

nastawu czêstotliwoœci

22

W ten sposób mo¿na ustaliæ stosunek czêstotliwoœci

pracy do sygna³u nastawy (napiêcie sta³e 0 do 10V).

– 33 –

Przetwornica

PrzekaŸnik

przeci¹¿enia

(Uwaga)

17

W przypadku u¿ycia

zacisku JOG/OH jako

zewnêtrznego

zabezpieczenia przed

przeci¹¿eniem, nale¿y

ustawiæ na parametrze

wartoϾ 1.

(Uwaga)

1. Dzia³anie zacisku JOG/OH nale¿y ustawiæ za pomoc¹

parametru wyboru funkcji zacisków wejœciowych

.

60

Czêstotliwoœæ

wyjœciowa

(Hz)

WartoϾ

pocz¹tkowa

Ustawienie fabryczne

WartoϾ

koñcowa

(0) Sygna³ nastawy czêstotliwoœci (5V/10V)

*

Podczas ustawiania wartoœci pocz¹tkowej i koñcowej

charakterystyki nie jest potrzebny na wejœciu sygna³ nastawu

background image

Ÿ

Poziom pracy zabezpieczenia przed utykiem silnika

23

W przypadku pracy z silnikiem o wydajnoœci mniejszej ni¿ wydajnoœæ przetwornicy mo¿na,

zmieniaj¹c poziom pracy zabezpieczenia, zabezpieczyæ silnik przed przeci¹¿eniem (nadmiernym

momentem obrotowym). Zabezpieczenie to dza³a równie¿ podczas przyspieszania lub hamowania.
Poziom pr¹du zadzia³ania zabezpieczenia mo¿e byæ ustawiony dla nastêpuj¹cych wartoœci

(kodów).

WartoϾ

ustawienia

Poziom pracy

WartoϾ

ustawienia

Poziom pracy

WartoϾ

ustawienia

Poziom pracy

1

110%

5

150%

9

190%

2

120%

6

160%

10

200%

3

130%

7

170%

0

Zabezpieczenie przed

utykiem nie jest aktywne

4

140%

8

180%

[Ustawienie fabryczne] . . . . . 5 (150%)

Poziom pracy zabezpieczenia % ukazuje stosunek do pr¹du znamionowego wyjœcia przetwornicy.

Ÿ

Ustawienie wielobiegowe

24

,

25

,

26

,

27

— Patrz: Ustawienie wielobiegowe

4

Ÿ

Wyœwietlana prêdkoœæ

37

Sposób wyœwietlania na wyœwietlaczu mo¿e byæ zmieniony z czêstotliwoœci (Hz) na prêdkoœæ osi

silnika lub prêdkoœæ liniow¹ (m/min).

– 34 –

background image

Przyk³ad

Wywietlanie prêdkoœci liniowej

Dla 55m/min przy 60Hz

Wprowadziæ nale¿y prêdkoœæ 60Hz.

Ze wzglêdu na efekt poœlizgu silnika,

wyœwietlana wartoœæ mo¿e nie zgadzaæ

siê z prêdkoœci¹ rzeczywist¹. Przy

wyborze wyœwietlania prêdkoœci

urz¹dzenia, ka¿da funkcja ustawiana

w jednostkach czêstotliwoœci (Hz) musi dalej

byæ ustawiana w tych jednostkach.

Ÿ

Ustawienie czu³oœci wyjœcia SU

42

Sygna³ na wyjœciu jest osi¹galny, gdy tylko

czêstotliwoœæ wyjœciowa osi¹gnie wartoœæ

wybran¹ pomiêdzy ±100% czêstotliwoœci pracy.

(Mo¿liwe jest ustawienie ju¿ od ±1%.)

[Ustawienie fabryczne] . . . . . . . . . 10%

– 35 –

Ustawiona wartoϾ 0

Wyœwietlanie czêstotliwoœci

wyjœciowej (Hz)

Ustawiona wartoœæ 0,1 do 999 Wyœwietlanie prêdkoœci urz¹dzenia*

[Ustawienie fabryczne] . . . . . . . . . . . . 0

WartoϾ ustawienia

5 5

(Uwaga)

Zawsze nale¿y ustawiæ prêdkoœæ dla 60Hz. Wprowadzenie

wartoœci poza zakresem 0,1 do 999 nie jest mo¿liwe.

Czêstotliwoœæ

wyjœciowa

Sygna³ wyjœciowy

SU-DC12/24V

Czêstotliwoœæ pracy

Zadzia³anie

Zadzia³anie

poziom L (niski) poziom H (wysoki)

Zakres

dopasowania

Czas

background image

Ÿ

Próg zadzia³ania wyjœcia FU

43

Wykrywan¹ na wyjœciu czêstotliwoœæ mo¿na

ustawiæ w zakresie 1 do 120 Hz.

Gdy czêstotliwoœæ wyjœciowa przewy¿szy tê

czêstotliwoœæ, zaciski FU-DC12/24V przejd¹ na

poziom L (dolny), a kiedy zejdzie poni¿ej, przejd¹

na poziom H (górny).

Wyjœcie to mo¿e byæ u¿yte jako sygna³

uruchamiaj¹cy i zwalniaj¹cy bezpiecznika

mechanicznego.

[Ustawienie fabryczne]. . . . . . . . . 6Hz

Ÿ

Próg zadzia³ania wyjœcia FU dla obrotów w lewo

44

Koordynacja zadzia³ania bezpiecznika

elektromagnetycznego podczas obrotów

w prawo (podnoszenie) oraz obrotów

w lewo (opuszczanie) mo¿e tutaj zostaæ

zmieniona. Ustawienie fabryczne „—-”

oznacza, ¿e wykrywana prêdkoœæ w obu

kierunkach wynosi 6 Hz.

– 36 –

Czêstotliwoœæ

wyjœciowa

Sygna³ wyjœciowy

FU-DC12/24V

WartoϾ

parametru 43

poziom L (niski)

poziom H (wysoki)

Czêstotliwoœæ

wyjœciowa

Sygna³ wyjœciowy

FU-DC12/24V

Obrót w prawo

WartoϾ wykrywanej

czêstotliwoœci

Czas

WartoϾ

wykrywanej

czêstotli-

woœci

Obrót w lewo

poziom L

poziom L

poziom H

background image

Ÿ

Drugi czas hamowania/przyspieszania

46

Ÿ

Drugi czas hamowania

47

Drugi czas hamowania/przyspieszania mo¿e zostaæ

wybrany zewnêtrznym sygna³em zwarcia. Aby to

uczyniæ, nale¿y ustawiæ parametr 46 i zewrzeæ zaciski

RT i P24. *1

Podczas u¿ycia zacisku MRS/RT dla „drugiej funkcji”,

nale¿y ustawiæ wartoœæ parametru

46

w zakresie

„0 do 999”. Wartoœæ parametru „—-” przypisze do tego

zacisku funkcjê zewnêtrznego zatrzymania (MRS).

Aby ustawiæ ró¿ne czasy przyspieszania i hamowania, nale¿y ustawiæ wartoœæ parametru

46

dla

przyspieszania, a wartoϾ parametru

47

dla hamowania.

(Uwaga)

*1

Zacisk MRS/RT jest wybierany za pomoc¹ parametru funkcji zacisków wejœciowych

60

lub

funkcjiprzypisania zacisków wejœciowych

61

.

*2

Jeœli parametr

47

ma wartoœæ „—-” (ustawienie fabryczne), to czasy przyspieszenia

i hamowania bêd¹ takie jak w parametrze

46

.

[Ustawienie fabryczne]

Drugi czas hamowania/przyspieszania . . „—-” (zacisk MRS/RT ma funkcjê zewnêtrznego zatrzymania)

Drugi czas hamowania . . . . . . . . . . . . . . „—-”

– 37 –

Przetwornica

Wybór drugiego czasu

przyspieszania/

hamowania

background image

Ÿ

Drugi poziom zwiêkszenia momentu obrotowego

48

® zobacz zwiêkszenie momentu

obrotowego

1

Ÿ

Druga czêstotliwoœæ bazowa V/f

49

® zobacz czêstotliwoœæ bazowa

charakterystyki V/f

3

Ÿ

Wybór automatycznego restartu

50

Parametr ten jest ustawiany w celu automatycznego wyzerowania przetwornicy gdy pojawi siê

sygna³ alarmu, tak ¿eby praca mog³a zostaæ wznowiona. Po restarcie wyœwietlany bêdzie

komunikat OPT.

WartoϾ ustawienia 0

Nie ma funkcji restartu

WartoϾ ustawienia 1

Restart jedynie po wy³¹czeniu przepiêciowym (OVT)

WartoϾ ustawienia 2

Restart jedynie po wy³¹czeniu przetê¿eniowym (OCT)

WartoϾ ustawienia 3

Restart po wy³¹czeniu przepiêciowym (OVT) i przetê¿eniowym (OCT).

[Ustawienie fabryczne] . . . . . 0

Ÿ

Liczba restartów po alarmie

51

Ten parametr ustanawia, w przypadku pojawienia siê alarmu, iloœæ prób restartu i wybór mo¿liwoœci

pojawienia siê na wyjœciu sygna³u alarmu.

WartoϾ ustawienia

Sygna³ wyjœciowy alarmu

Liczba prób

0

Nie ma prób

1 do 10

Niedostêpny

1 do 10

101 do 110

Dostêpny

1 do 10

[Ustawienie fabryczne] . . . . . 0

– 38 –

background image

Ÿ

Czas oczekiwania automatycznego restartu

52

Ten parametr ustawia czas pomiêdzy pojawieniem siê alarmu na przetwornicy a prób¹ restartu.

[Ustawienie fabryczne] . . . . 1s

Ÿ

Liczba kasuj¹ca wyœwietlanie czasu wykonywania restartu

53

Przez odczyt tego parametru mo¿emy poznaæ ³¹czny czas prób restartu. Liczba ta mo¿e zostaæ

wykasowana nadaniem parametrowi wartoœci 0.

[Ustawienie fabryczne] . . . . . 0

(Uwaga)

1. Po restarcie bêdzie wyœwietlana czêstotliwoœæ pracy.
2. Jeœli podczas oczekiwania na restart pojawi siê inny alarm ni¿ z parametru 50 (wyboru

automatycznego restartu), wyœwietlony zostanie komunikat alarmu a funkcja restartu zostanie

zatrzymana.

3. Po czasie ustalonym w parametrze 52 (czas oczekiwania automatycznego restartu) przetwornica

automatycznie rozpocznie pracê. Z tej przyczyny, w przypadku u¿ycia tej funkcji, wymagana jest

ostro¿noœæ ze strony obs³ugi.

– 39 –

U

background image

Ÿ

Czêstoœæ odniesienia dla wyjœcia FM

55

Ÿ

Pr¹d odniesienia dla wyjœcia FM

56

Zacisk FM daje mo¿liwoœæ wyœwietlania czêstotliwoœci lub pr¹du. Parametrami 55 lub 56 nale¿y

ustawiæ odpowiednio czêstoœæ lub pr¹d odniesienia. (Wyboru pomiêdzy czêstotliwoœci¹ a pr¹dem

dokonuje siê za pomoc¹ parametru 70.)

– 40 –

Wyjœcie FM

Wyjœcie FM

Czêstotliwoœæ wyjœciowa

Pr¹d wyjœciowy

Par. 55

Par. 56

background image

Ÿ

Wybór funkcji zdalnego sterowania

59

Funkcje zacisków X1, X2 i X3 mog¹ byæ zmienione na funkcje zdalnego sterowania, gdy

parametrowi 60 (wybór funkcji zacisków wejœciowych) przypisze siê wartoœæ 1.
Pozwala to za pomoc¹ (opcjonalnej) skrzynki zdalnego sterowania FR-FK na dokonywanie, wraz

z ustawianiem parametrów, przyspieszenia, hamowania i kasowanie ustawionych operacji.

WartoϾ ustawienia

parametru 59

Przypisanie pracy

Funkcja zdalnego

sterowania

Funkcja zachowywania wartoœci ustawienia

czêstotliwoœci (Uwaga)

0

a

a

1

a

— : Brak funkcji

a

: Funkcja dostêpna

(Uwaga)

Jeœli zaciski przyspieszenia i P24 oraz hamowania i P24 pozostan¹ rozwarte na w przybli¿eniu jedn¹

minutê lub d³u¿ej lub zaciski STR/STF i P24 bêd¹ roz³¹czone, lub naciœniêty bêdzie klawisz STOP,

w tym przypadku ustawienie wartoœci czêstotliwoœci pracy zostanie zapisane do pamiêci. Ponowna

praca nast¹pi ju¿ z t¹ ustawion¹ wartoœci¹, nawet gdy zasilanie zostanie wy³¹czonie i ponownie

w³¹czone.

– 41 –

background image

(Uwaga)

Czasy narastania i obni¿ania czêstotliwoœci dla sterowania przyspieszeniem i hamowaniem s¹

ustanawiane w parametrach 46 (Drugi czas hamowania/przyspieszania) i 47 (Drugi czas hamowania),

ale czasy przyspieszania i hamowania czêstotliwoœci wyjœciowej w parametrach 7 i 8.
Dlatego rzeczywiste czasy przyspieszania i hamowania bêd¹ przyjmowa³y odpowiednio d³u¿sze

ustawienia.

– 42 –

Pod³¹czenie

Naprzód

Wstecz
Przyspieszenie
Hamowanie
Kasowanie

ustawienia

D³ugoœæ przewodów

30m lub mniej

Przyk³ad dzia³ania

Czêstotliwoœæ

wyjœciowa

Naprzód

Przyspieszenie

Hamowanie

Kasowanie ustawienia

background image

Ÿ

Wybór funkcji zacisków wejœciowych

60

Funkcje zacisków X1, X2 i X3 mog¹ byæ grupowo wybrane z nastêpuj¹cych dziewiêciu mo¿liwoœci.

Osobne ustawienia funkcji zacisków jest mo¿liwe za pomoc¹ parametru

61

.

Zacisk

WartoϾ ustawienia

0

1

2

3

4

5

6

7

8

X1

RH

Przyspieszanie

RES

RH

RH

RH

RH

RH

RH

X2

RM

Hamowanie

MRS/RT

RM

RM

RM

MRS/RT JOG/OH MRS/RT

X3

RL

CLR

JOG/OH JOG/OH MRS/RT

RES

RES

RES

JOG/OH

Praca

wielobiegowa

Zdalne

sterowanie

[Ustawienie fabryczne] . . . . . 0

(Uwaga)

Parametr ten nie mo¿e byæ zapisywany podczas pracy (zapis jest mo¿liwy jedynie podczas

zatrzymania).
Na nastêpnych stronach podane zosta³y funkcje wybierane za pomoc¹ zacisków X1, X2 i X3.

– 43 –

background image

Ÿ

Lista wyboru funkcji

P. 60

Tryb pracy

X1

X2

X3

Funkcja

Odn. parametry

0

Tryb

wielobiegowy

WY£. WY£. WY£.

Sygna³ odniesienia czêstotliwoœci 0 do 5V/10V

Par. 73

W£. WY£. WY£.

Ustawienie wielobiegowe (prêdkoœæ 1)

Par. 4

WY£. W£. WY£.

Ustawienie wielobiegowe (prêdkoœæ 2)

Par. 5

WY£. WY£. W£.

Ustawienie wielobiegowe (prêdkoœæ 3)

Par. 6

WY£. W£.

W£.

Ustawienie wielobiegowe (prêdkoœæ 4)

Par. 24

W£. WY£. W£.

Ustawienie wielobiegowe (prêdkoœæ 5)

Par. 25

W£.

W£. WY£.

Ustawienie wielobiegowe (prêdkoœæ 6)

Par. 26

W£.

W£.

W£.

Ustawienie wielobiegowe (prêdkoœæ 7)

Par. 27

1

Tryb

zdalnego

sterowania

WY£. WY£. WY£.

Sterowanie sygna³em wejœciowym 0 do 5V/10V

Par. 73

W£. WY£. WY£.

Wzrost czêstotliwoœci

WY£. W£. WY£.

Spadek czêstotliwoœci

WY£. WY£. W£.

Kasowanie ustawienia czêstotliwoœci

WY£. W£.

W£.

Kasowanie ustawienia czêstotliwoœci

W£. WY£. W£.

Kasowanie ustawienia czêstotliwoœci

W£.

W£. WY£.

Brak pracy

W£.

W£.

W£.

Kasowanie ustawienia czêstotliwoœci

2

Tryb RES

MRS/RT

JOG/OH

WY£. WY£. WY£.

Sterowanie sygna³em wejœciowym 0 do 5V/10V

W£. WY£. WY£.

RES

WY£. W£. WY£.

MRS/RT

Par. 46

– 44 –

background image

P. 60

Tryb pracy

X1

X2

X3

Funkcja

Odn. parametry

2

Tryb RES

MRS/RT

JOG/OH

WY£. WY£. W£.

JOG/OH

Par. 17

WY£. W£.

W£.

MRS/RT, JOG/OH

Par. 17, 46

W£. WY£. W£.

RES

W£.

W£. WY£.

RES

W£.

W£.

W£.

RES

3

Tryb

JOG/OH

Tryb

wielobiegowy

WY£. WY£. WY£.

Sterowanie sygna³em wejœciowym 0 do 5V/10V

Par. 73

W£. WY£. WY£.

Ustawienie wielobiegowe (prêdkoœæ 3)

Par. 4

WY£. W£. WY£.

Ustawienie wielobiegowe (prêdkoœæ 2)

Par. 5

WY£. WY£. W£.

JOG/OH

Par. 17

WY£. W£.

W£.

JOG/OH

Par. 17

W£. WY£. W£.

JOG/OH

Par. 17

W£.

W£. WY£.

Ustawienie wielobiegowe (prêdkoœæ 6)

Par. 26

W£.

W£.

W£.

JOG/OH

Par. 17

4

Tryb

MRS/RT

Tryb

wielobiegowy

WY£. WY£. WY£.

Sterowanie sygna³em wejœciowym 0 do 5V/10V

Par. 73

W£. WY£. WY£.

Ustawienie wielobiegowe (prêdkoœæ 3)

Par. 4

WY£. W£. WY£.

Ustawienie wielobiegowe (prêdkoœæ 2)

Par. 5

WY£. WY£. W£.

MRS/RT

Par. 46

WY£. W£.

W£.

MRS lub prêdkoœæ œrednia, RT

Par. 5, 46

W£. WY£. W£.

MRS lub prêdkoœæ wysoka, RT

Par. 4, 46

W£.

W£. WY£.

Ustawienie wielobiegowe (prêdkoœæ 6)

Par. 26

W£.

W£.

W£.

MRS lub prêdkoœæ 6-ta, RT

Par. 26, 46

– 45 –

background image

P. 60

Tryb pracy

X1

X2

X3

Funkcja

Odn. parametry

5

Tryb RES

Tryb

wielobiegowy

WY£. WY£. WY£.

Sterowanie sygna³em wejœciowym 0 do 5V/10V

Par. 73

W£. WY£. WY£.

Ustawienie wielobiegowe (prêdkoœæ 3)

Par. 4

WY£. W£. WY£.

Ustawienie wielobiegowe (prêdkoœæ 2)

Par. 5

WY£. WY£. W£.

RES

WY£. W£.

W£.

RES

W£. WY£. W£.

RES

W£.

W£. WY£.

Ustawienie wielobiegowe (prêdkoœæ 6)

Par. 26

W£.

W£.

W£.

RES

6

Tryb

MRS/RT

RES

Tryb

wielobiegowy

WY£. WY£. WY£.

Sterowanie sygna³em wejœciowym 0 do 5V/10V

Par. 73

W£. WY£. WY£.

Ustawienie wielobiegowe (prêdkoœæ 3)

Par. 4

WY£. W£. WY£.

MRS/RT

Par. 46

WY£. WY£. W£.

RES

WY£. W£.

W£.

RES

W£. WY£. W£.

RES

W£.

W£. WY£.

MRS lub prêdkoœæ wysoka, RT

Par. 4, 46

W£.

W£.

W£.

RES

– 46 –

background image

P. 60

Tryb pracy

X1

X2

X3

Funkcja

Odn.

parametry

7

Tryb JOG/OH

RES•

Tryb

wielobiegowy

WY£. WY£. WY£.

Sterowanie sygna³em wejœciowym 0 do 5V/10V

Par. 73

W£. WY£. WY£.

Ustawienie wielobiegowe (prêdkoœæ 3)

Par. 4

WY£. W£. WY£.

JOG/OH

Par. 17

WY£. WY£. W£.

RES

WY£. W£.

W£.

RES

W£. WY£. W£.

RES

W£.

W£. WY£.

JOG/OH

Par. 17

W£.

W£.

W£.

RES

8

Tryb

MRS/RT

JOG/OH Tryb

wielobiegowy

WY£. WY£. WY£.

Sterowanie sygna³em wejœciowym 0 do 5V/10V

Par. 73

W£. WY£. WY£.

Ustawienie wielobiegowe (prêdkoœæ 3)

Par. 4

WY£. W£. WY£.

MRS/RT

Par. 46

WY£. WY£. W£.

JOG/OH

Par. 17

WY£. W£.

W£.

MRS/RT, JOG/OH

Par. 46, 17

W£. WY£. W£.

JOG/OH

Par. 17

W£.

W£. WY£.

MRS lub prêdkoœæ wysoka, RT

Par. 4, 46

W£.

W£.

W£.

MRS/RT, JOG/OH

Par. 46, 17

(Uwaga)

ON

: Zwarty z zaciskiem P24

OFF

: Rozwarty

(Przy wyborze funkcji OH (1 dla parametru 17) ON oznacza zacisk rozwarty.

)

– 47 –

background image

Ÿ

Przypisanie zacisków wejœciowych

61

Tryb dzia³ania wejœæ zacisków X1, X2 i X3 mo¿e byæ im przypisany za pomoc¹ 8 funkcji z poni¿szej

tabeli.

Numer parametru

Zakres ustawienia

Jednostka

ustawienia

Ustawienie

fabryczne

Funkcja

61

111 do 999,

—-

1

—-

—-: Funkcje s¹ takie same jak

w ustawieniu par. 60

1: RH
2: RM
3: RL
4: OH
5: STOP
6: MRS
7: RT
9: JOG

Ustawienie jest dokonywane za pomoc¹ trzycyfrowej liczby w parametrze 61, ka¿da cyfra

odpowiada funkcji przypisanej kolejnemu zaciskowi. (Uwaga 1)

– 48 –

background image

Zaciski steruj¹ce

Uwaga 1)

Je¿eli dwie lub trzy pozycje parametru 61 maj¹ te sam¹ cyfrê, to funkcja im przypisana jest

wzbudzana przez w³¹czenie jednego z odpowiednich zacisków.

Uwaga 2)

Gdy parametr 61 ma przypisane wartoœci od 0 do 999, wtedy wartoœci zapisane

w parametrze 60 s¹ pomijane.

Ÿ

Funkcja zacisku STR

62

Funkcja wejœcia zacisku STR mo¿e byæ przypisana spoœród 8 podanych w poni¿szej tabeli.

Ustawienie

wartoœci

Kod funkcji

Funkcja

Odnoœny

parametr

Uwagi

—-

STR

Start obrotu wstecznego

Ustawienie fabryczne

1

RH

Ustawienie wielobiegowe (prêdkoœæ 3)

Par. 4

2

RM

Ustawienie wielobiegowe (prêdkoœæ 2)

Par. 5

3

RL

Ustawienie wielobiegowe (prêdkoœæ 1)

Par. 6

4

OH

Wejœcie zewnêtrznego zabezpieczenia

przed przeci¹¿eniem

5

STOP

Wybór samopodtrzymywania sygna³u startu

6

MRS

Zatrzymanie zewnêtrzne

– 49 –

1-sza cyfra

2-ga cyfra

3-cia cyfra

1-szy

2-gi

3-ci

background image

7

RT

Wybór drugiego czasu

przyspieszania/hamowania

Par. 46 do

49

8

RES

9

JOG

Wybór pracy skokowej

Par. 15, 16

10

REX

Wybór 15 prêdkoœci pracy wielobiegowej

Par. 80 do

87

Ÿ

Wybór funkcji wyjœcia FM

70

Zacisk FM daje wyjœcie impulsowe i jest u¿ywany do

pod³¹czenia wskaŸnika pokazuj¹cego wartoœæ

czêstotliwoœci lub pr¹du. Wybór czêstotliwoœci czy

pr¹du jest dokonywany tym parametrem.

WartoϾ ustawienia 0

Czêstotliwoœæ wyjœciowa

WartoϾ ustawienia 1

Pr¹d silnika (pr¹d wyjœciowy)

[Ustawienie fabryczne] . . . . . 0

(Uwaga)

W przypadku wyboru czêstotliwoœci, wartoœæ wyjœcia FM jest uzgadniana parametrem 55, a w przypadku

wyboru pr¹du, uzgadniana parametrem 56.

– 50 –

Sygna³

wyjœciowy

zacisku FM

Czêstotliwoœæ wyjœciowa

Pr¹d silnika

background image

Ÿ

Wybór kontroli akustycznej

71

(Parametr ten jest numerem funkcji dla serii niskich szumów akustycznych)
Kontrola tonu pracy, która pozwala zmieniaæ ton pracy silnika, mo¿e byæ dokonywana z klawiatury.

Kontrola tonu zmienia szum silnika z tonacji metalicznej na

dŸwiêk z³o¿ony, ³atwiejszy do s³uchania.

W przypadku wyboru kontroli tonu, ton silnika bêdzie

³atwiejszy do s³uchania, nawet przy tej samej czêstotliwoœci

noœnej.

Kontrola tonu jest efektywna, gdy czêstotliwoœæ noœna jest

niska.

Ÿ

Czêstotliwoœæ noœna PWM

72

(Parametr ten jest numerem funkcji dla serii niskich szumów akustycznych)
Czêstotliwoœæ noœna PWM wynosi 7,0Khz, lecz mo¿e byæ w razie koniecznoœci, odnoœnie

obci¹¿enia lub czêstotliwoœci rezonansowej silnika, zmieniona parametrem 72.
(Uwaga) Jeœli czêstotliwoœæ noœna PWM zostanie obni¿ona, szum silnika zwiêkszy siê, ale szum

generowany przez przetwornicê oraz pr¹d up³ywowy zmniejsz¹ siê.
(Zobacz œrodki ostro¿noœci na stronie 62 zwi¹zane z wy¿szymi wartoœciami ustawienia czêstotliwoœci

noœnej PWM.)
(Uwaga)

Parametr ten mo¿e byæ odczytywany i zapisywany, kiedy parametr 10 (Tryb PWM — modulacji

szerokoœci impulsu) jest ustawiony na wartoœæ „—-”.

[Ustawienie fabryczne] . . . . . . . 7,0kHz

– 51 –

WartoϾ ustawienia

Wybór tonu

0

Brak kontroli tonu

1

Kontrola tonu

[Ustawienie fabryczne] . . . . . 0

background image

Ÿ

Wybór napiêcia roboczego wejœcia 2

73

Odpowiednio do wartoœci sygna³u odniesienia czêstotliwoœci mo¿liwa jest zmiana wyboru napiêcia

wejœciowego na zacisku 2.

WartoϾ ustawienia

Napiêcie wejœciowe na zacisku 2

0

Dla wejœcia sta³onapiêciowego 0 do 5V

1

Dla wejœcia sta³onapiêciowego 0 do 10V

[Ustawienie fabryczne] . . . . . 1

Uwaga 1) Aby zmieniæ czêstotliwoœæ wyjœciow¹ odpowiednio do wejœciowego rozkazu napiêciowego

maksymalnej czêstotliwoœci, nale¿y ustaliæ wartoœæ dla C-3 — kalibracji wartoœci koñcowej

charakterystyki nastawu czêstotliwoœci. Inna procedura kalibracji zosta³a opisana

na stronie 59.

Zmiany parametru 73 nie wp³ywaj¹ na czasy przyspieszania lub hamowania, gdy¿

okreœlaj¹ one gradient narastania czêstotliwoœci aktualny dla czêstotliwoœci odniesienia

przyspieszenia lub hamowania ustalanej w parametrze 20.

2) Jeœli przetwornica jest obs³ugiwana potencjometrem (1 lub 2W 2k

), parametr 73 powinien

mieæ wartoœæ 0.

– 52 –

background image

Ÿ

Funkcja klawisza STOP

75

Kiedy w trybie zewnêtrznej obs³ugi naciœniêty zostanie klawisz STOP, silnik bêdzie hamowany, a¿

do zatrzymania.

WartoϾ ustawienia

Funkcja klawisza STOP

0

Klawisz STOP dzia³a w trybie sterowania mieszanym jedynie przy zewnêtrznym

sterowaniu czêstotliwoœci¹.

14

Silnik zatrzymuje siê po wciœniêciu klawisza STOP w ka¿dym trybie sterowania.

[Ustawienie fabryczne] . . . . . 14

Uwaga 1)

Aby w trybie zewnêtrznego sterowania po zatrzymaniu klawiszem STOP uruchomiæ ponownie

przetwornicê, nale¿y:



Po zatrzymaniu silnika wy³¹czyæ sygna³ startu (STF/STR).

‚

Nacisn¹æ klawisz SET.

ƒ

W³¹czyæ sygna³ startu (STF/STR).

Uwaga 2

)

W przypadku zatrzymania silnika klawiszem STOP w trybie zewnêtrznego sterowania, wyœwietlony

zostanie komunikat „E 0”.

Ÿ

Wybór sygna³u wyjœciowego

76

Tym parametrem mo¿emy dla wyjœcia RUN/SU/FU

wybraæ sygna³ pracy przetwornicy (RUN), sygna³

osi¹gniêcia czêstotliwoœci (SU), albo te¿ sygna³

rejestracji czêstotliwoœci (FU).

WartoϾ ustawienia 0

Dzia³anie przetwornicy (RUN)

WartoϾ ustawienia 1

Osi¹niêcie ¿¹danej czêstotliwoœci

(SU)

WartoϾ ustawienia 2

Rejestracja ¿¹danej czêstotliwoœci

(FU)

[Ustawienie fabryczne] . . . . . . 0

– 53 –

Napiêcie

sta³e

12V

lub 24V

Przetwornica

*) (Uwaga)

W przypadku pomy³ki polaryzacji przy³o¿onego napiêcia

przetwornica zostanie zniszczona. Nale¿y równie¿

uwa¿aæ w przypadku pod³¹czania innych urz¹dzeñ, jak

na przyk³ad przy kierunku pod³¹czenia

diody.

background image

Ÿ

Blokada programatora parametrów

77

Ten parametr pozwala na blokadê zmiany wartoœci wszystkich funkcji za pomoc¹ klawiatury.

WartoϾ ustawienia

Funkcja blokady programowania

0

Programowanie funkcji dozwolone (podczas pracy i zatrzymania)

1

Programowanie funkcji zabronione (Uwaga)

[Ustawienie fabryczne] . . . . . 0

(Uwaga)

Parametr

77

mo¿e byæ zmieniany. W przypadku próby zapisu innych parametrów wyœwietli siê

komunikat Er1. (Zwolnienie wyœwietlania komunikatu b³êdu nastêpuje za pomoc¹ klawisza MODE.)

Ÿ

Blokada pracy rewersyjnej

78

Ten parametr jest ustawiany w celu zapobie¿enia k³opotom spowodowanym b³êdnym sygna³em

startu.

(Uwaga)
W przypadku ustawienia wartoœci 2, klawisz

RUN w³¹czy obrót do ty³u.

[Ustawienie fabryczne] . . . . . . . 0

Dostêpne jest zarówno sterowanie z klawiatury, jak i zewnêtrzne.

– 54 –

WartoϾ ustawienia

Kierunek obrotu

0

Oba obroty dozwolone

1

Zakaz obrotu do ty³u

2

Zakaz obrotu do przodu (Uwaga)

background image

Ÿ

Wybór trybu pracy

79

Sterowanie przetwornic¹ jest dostêpne z klawiatury i za pomoc¹ sygna³ów zewnêtrznych.

Sterowanie mo¿e byæ ograniczone tylko do jednego trybu pracy lub mo¿e byæ prowadzone za

pomoc¹ obu trybów pracy.

WartoϾ ustawienia 1 Sterowanie tylko z klawiatury
Wartoœæ ustawienia 2 Sterowanie tylko za pomoc¹ sygna³ów zewnêtrznych

Wartoœæ ustawienia 3 Czêstotliwoœæ pracy ustawiana z klawiatury (ustawienie bezpoœrednie lub klawiszami ñ ò).

Sygna³ startu ustawiany za pomoc¹ sygna³u zewnêtrznego (zaciski STF i STR).

WartoϾ ustawienia 4

Czêstotliwoœæ pracy ustawiana za pomoc¹ sygna³u zewnêtrznego (sygna³ sta³onapiêciowy 0

do 5V/10V pomiêdzy zaciskami 2 i 5).

Sygna³ startu ustawiany z klawiatury (klawisz RUN). (Uwaga) 4.

[Ustawienie fabryczne] . . . . . 1

(Uwaga)

1.

Parametr ten nie mo¿e byæ zmieniony w czasie pracy. W przypadku takiej próby wyœwietlony

zostanie komunikat Er2.

2.

Wartoœci 3 i 4 przewidziane s¹ do sterowania sygna³ami zewnêtrznymi oraz z klawiatury

czêstotliwoœci¹ pracy i sygna³ami startu.

3.

W przypadku wartoœci 3, czêstotliwoœæ pracy jest ustawiana z klawiatury, a analogowy sygna³

wejœciowy jest ignorowany.

4.

W przypadku wartoœci 4, czêstotliwoœæ pracy jest ustawiana analogowym sygna³em

wejœciowym, ustawieniem wielobiegowym lub czêstotliwoœci¹ pracy krokowej.

Ÿ

Ustawienie wielobiegowe

80

do

87

—> zobacz Ustawienie wielobiegowe

4

– 55 –

background image

Ÿ

Wykrywanie zwarcia doziemnego

90

W czasie startu przetwornicy mo¿liwe jest

sprawdzanie uziemienia strony wyjœciowej.

W przypadku powstania zwarcia

doziemnego przetwornica zamyka wyjœcie,

wyœwietla komunikat E. GF i wysy³a na

wyjœcie sygna³ alarmu.

[Ustawienie fabryczne] . . . . . 1

Ÿ

Skok czêstotliwoœci 1A

91

Ÿ

Skok czêstotliwoœci 2B

94

Ÿ

Skok czêstotliwoœci 1B

92

Ÿ

Skok czêstotliwoœci 3A 95

Ÿ

Skok czêstotliwoœci 2A

93

Ÿ

Skok czêstotliwoœci 3B 96

W pewnych zastosowaniach, gdy silnik jest

napêdzany przetwornic¹, przy pewnych

czêstotliwoœciach mo¿e siê pojawiæ

rezonans. Dla unikniêcia go, mo¿na ustawiæ

do trzech miejsc skoku czêstotliwoœci,

definiuj¹c górne i dolne granice ich

czêstotliwoœci parametrami

91

do

96

.

1A, 2A i 3A s¹ punktami, w których

przetwornica pozostanie, jak d³ugo bêdzie

siê znajdowaæ w granicach danego skoku

czêstotliwoœci.

(Uwaga)

1: Skok czêstotliwoœci nie bêdzie dzia³a³, jeœli bêdzie ustawiona wartoœæ 9999 (domyœlna).

2: Podczas przyspieszania i hamowania przetwornica bêdzie przechodziæ przez ustawione zakresy.

– 56 –

WartoϾ

ustawienia

Szczegó³y

0

Brak ochrony zwarcia doziemnego

1

W³¹czona ochrona zwarcia doziemnego

Czêsto-

tliwoϾ

wyjœciowa

(Hz)

Zakres skoku (unikania pracy)

Sygna³ ustawienia czêstotliwoœci

background image

Ÿ

Kasowanie parametrów/kalibracja

Clr

Tym parametrem mo¿na wykonaæ kasowanie wszystkich parametrów, albo tryb kalibracji sygna³u

ustawienia czêstotliwoœci. Kasowanie nie mo¿e byæ przeprowadzane w trakcie pracy, w

przeciwnym wypadku pojawi siê komunikat Er2.

WartoϾ

ustawienia

Sygna³y

0

Nie wykonywane.

1

Wszystkie parametry s¹ kasowane (inicjalizowane). *

2

Zosta³ wybrany tryb kalibracji sygna³u ustawienia czêstotliwoœci.

Wybieraj¹c tryb kalibracyjny (wartoœæ ustawienia 2) mo¿na przeprowadziæ nastêpuj¹ce regulacje.

(Szczegó³y na stronie 61.)

Komunikat

C-1

:

Kalibracja skali miernika czêstotliwoœci.

Komunikat

C-2

:

Kalibracja wartoœci pocz¹tkowej charakterystyki nastawu czêstotliwoœci

(równoczeœnie zostanie zmieniony parametr 21)

.

Komunikat

C-3

:

Kalibracja wartoœci koñcowej charakterystyki nastawu czêstotliwoœci

(równoczeœnie zostanie zmieniony parametr 22)

.

Jeœli ró¿nica napiêæ wejœciowych dla wartoœci pocz¹tkowej i koñcowej charakterystyki bêdzie

mniejsza ni¿ 0,5V, pojawi siê b³¹d kalibracji (wyœwietlany bêdzie komunikat Er3).

– 57 –

* Parametry nr

77

,

21

i

22

nie mog¹ byæ skasowane.

background image

Ÿ

Kalibracja skali miernika czêstotliwoci

C-1

Ten parametr pozwala na kalibracjê miernika podpiêtego do

wyjœcia FM, bez potrzeby kalibracji potencjometru. Aby

zmieniæ czêstotliwoœæ serii impulsów, nale¿y, u¿ywaj¹c

parametru C-1, naciskaæ klawisze

ñ

lub

ò

. W ten sposób

œrednia napiêcia wyjœciowego zmienia siê, a miernik jest

kalibrowany.

(Uwaga)

1.

Przy ustawieniu fabrycznym, dla czêstotliwoœci wyjœciowej

60Hz na wyjœciu FM dostajemy impulsy o czêstotliwoœci 1440Hz.

2.

Jeœli zaciski bêd¹ mierzone próbnikiem, to przy maksymalnej czêstotliwoœci wyjœciowej

wskazywane bêdzie napiêcie 5V (

wartoϾ

œrednia). (Gdy wskaŸnik nie jest pod³¹czony.)

Specyfikacje impulsu wyjœciowego zacisku FM

– 58 –

Miernik czêstotliwoœci

o skali 1mA

Pod³¹czenie licznika cyfrowego pozwala na cyfrowe wyœwietlanie czêstotliwoœci (Hz) lub prêdkoœci (m/min).

0,6 ms (ustalone)

W przybli¿eniu 8V

Zmieniane

parametrem

(Maksymalna

czêstotliwoœæ:

1900 pulsów/s)

(Ustawienie fabryczne)

background image

Ÿ

Kalibracja wartoœci pocz¹tkowej charakterystyki

nastawu czêstotliwoœci

C-2

Ÿ

Kalibracja wartoœci koñcowej charakterystyki

nastawu czêstotliwoœci

C-3

Parametry te pozwalaj¹ na ustawienie

charakterystyki czêstotliwoœci wyjœciowej,

w odniesieniu do sygna³u nastawu czêstotliwoœci

(napiêcie sta³e 0 do 5V lub 0 do 10V).

Wartoœæ pocz¹tkowa

Ustalenie czêstotliwoœci wyjœciowej dla sygna³u

wejœciowego pomiêdzy zaciskami 2 i 5.

Wartoœæ koñcowa

Ustalenie czêstotliwoœci wyjœciowej dla sygna³u wejœciowego pomiêdzy zaciskami 2 i 5. Jeœli sygna³

wejœciowy wynosi 0V, jest on przyjmowany za sygna³ 5V (10V).

(Uwaga)

Gdy ustalane s¹ parametry C-2 i C-3, automatycznie zmieniaj¹ siê wartoœci funkcji 21

i funkcji 22.

– 59 –

Czêstotliwoœæ

wyjœciowa (Hz)

WartoϾ

pocz¹tkowa

(Uwaga)

C-2

Ustawienie fabryczne

Wartoœæ koñcowa

(Uwaga)

C-3

background image

Spostrze¿enia

dla sterowania czêstotliwoœci pr¹dem wejœciowym (4 do 20mA).

1.Pomiêdzy zaciskami 2 i 5 umieœciæ opornik, tak

by sygna³ pr¹dowy zamieniæ na napiêciowy

(4 do 20mA —> 1 do 5V). Parametr 73 ustawiæ

na 0.

2.Wartoœæ C-2 (wartoœæ pocz¹tkow¹

charakterystyki) ustawiæ jak ni¿ej.

(Jednoczeœnie zmieniony zostanie

parametr 21.)

– 60 –

Za³o¿ony opornik (250 1W)

Czêstotliwoœæ

wyjœciowa

(Hz)

Ustawienie

fabryczne

W przypadku

zakresu

4 do 20mA

background image

¡ Przyk³ad kasowania wszystkich parametrów / kalibracji

– 61 –

Sygna³ nastawu

czêstotliwoœci

Czêstotli-

woϾ

wyjœciowa

(Hz)

Zmiana

Wyœwietlane

naprzemiennie

Wyœwietlane

naprzemiennie

Zmienia siê

przy

naciœniêciu

Zapis

Zmiana

na 3Hz

Odczyt

wartoœci

pr¹du

Zapis

(wybór trybu

kalibracji)

Zmiana na 2

Zmiana parametru C-2 z 0Hz na 3Hz

Zapis

Zmiana na 1

Kasowanie parametrów

Wyœwietlacz

Obs³uga

klawiszy

Odczyt

wartoœci

pr¹du

Wybór

numeru

funkcji

Wybór trybu

wyœwietlania

background image

1.

Przy ustaleniu wy¿szych wartoœci czêstotliwoœci noœnej PWM, konieczne jest

przyjêcie ograniczenia momentu obrotowego obci¹¿enia.

(1)

W przypadku ustawienia, w celu obni¿enia

szumu akustycznego silnika, czêstotliwoœci

noœnej PWM (parametr 72) na wartoœæ

7,1kHz lub wiêcej, wartoœæ znamionowa na

wyjœciu powinna byæ zmniejszona tak, jak

to pokazano z prawej.
Nale¿y równie¿ zmieniæ próg

elektronicznego zabezpieczenia przed

przeci¹¿eniem (parametr 9).

(2)

(Gdy zwiêkszona zostanie czêstotliwoœæ

noœna PWM, szum akustyczny silnika

obni¿y siê, ale szum generowany przez

przetwornicê, a tak¿e pr¹d up³ywowy,

zwiêksz¹ siê.

– 62 –

Œrodki ostro¿noœci

Czêstotliwoœæ noœna PWM (kHz)

Ograniczenie

pr¹du

znamionowego

(%)

background image

2. Szumy
Poprzez wejœcia dochodz¹ do przetwornicy szumy (zak³ócenia), które powoduj¹ jej z³e dzia³anie.

Tak¿e sama przetwornica wytwarza szumy powoduj¹ce z³e dzia³anie urz¹dzeñ zewnêtrznych.

Przetwornica zosta³a tak skonstruowana, ¿e nie maj¹ one zbyt ³atwego wp³ywu na jej zachowanie, ale

poniewa¿ jest ona urz¹dzeniem elektronicznym, które obs³uguje s³abe sygna³y, wymagane s¹

nastêpuj¹ce ogólne œrodki zaradcze.

¨ Ogólne œrodki zaradcze

Unikaæ k³adzenia przewodów zasilaj¹cych (wejœciowych i wyjœciowych) równolegle do

przewodów steruj¹cych, a tak¿e wi¹zania ich ze sob¹.

Do po³¹czeñ z czujnikami i do sygna³ów steruj¹cych u¿ywaæ skrêtki dwóch ekranowanych

przewodów. Ekran przewodów po³¹czyæ z potencja³em odniesienia sygna³u.

U¿ywaæ jednego punktu uziemienia dla przetwornicy i silnika, itd.

– 63 –

background image

Przyk³ad œrodków zaradczych przed zak³óceniami

– 64 –

Po stronie wejœciowej przetwornicy

za³o¿yæ filtr.

Zasilanie

Zasilanie

Odsun¹æ przetwornicê,

przewody zasilaj¹ce

i obwody czujników na odleg³oœæ

30cm lub wiêcej

(przynajmniej 10cm).

Nie uziemiaæ bezpoœrednio

do szafki kontrolnej.

Nie uziemiaæ bezpoœrednio

do uziemienia szafki.

Po stronie wyjœciowej

za³o¿yæ filtr (FR-BSF01)

Przetwornica

Silnik

Szafka kontrolna

(pulpit sterowniczy)

Obni¿yæ

czêstotliwoœæ noœn¹

U¿yæ 4-¿y³owego przewodu

zasilaj¹cego, a jeden rdzeñ

wykorzystaæ do uziemienia.

U¿yæ dwu¿y³ow¹ skrêtkê ekranowan¹.

Zasilanie

czujnika

Czujnik

Nie uziemiaæ ekranu,

lecz pod³¹czyæ go do potencja³u

odniesienia sygna³u.

background image

3. Pr¹d up³ywowy

Pr¹d up³ywowy bêdzie p³yn¹³ poprzez pojemnoœæ szcz¹tkow¹, która istnieje pomiêdzy ziemi¹

a przewodami, silnikiem itp. Wartoœæ pr¹du up³ywowego zale¿y od d³ugoœci przewodów, sposobu ich

pod³¹czenia oraz czêstotliwoœci noœnej przetwornicy i zwiêkszy siê przy u¿yciu przetwornicy o niskim

szumie akustycznym. Tak wiêc nale¿y u¿yæ nastêpuj¹cych œrodków zaradczych.

(1)

Pr¹d up³ywowy do ziemi
Pr¹d up³ywowy dzia³a nie tylko na

przetwornicê, ale mo¿e przejœæ,

przez przewody uziemienia, na

inne urz¹dzenia i spowodowaæ

niepo¿¹dane roz³¹czenie

przekaŸnika lub bezpiecznika

pr¹du up³ywowego.

n

Œrodki zaradcze

Obni¿yæ czêstotliwoœæ noœn¹ przetwornicy (parametr 72).

Trzeba pamiêtaæ, ¿e zwiêkszy to szum silnika.

W przypadku u¿ycia modelu o niskim szumie akustycznym (z wy¿sz¹ czêstotliwoœci¹ noœn¹),

u¿yæ do ochrony przetwornicy czy innych linii bezpiecznika up³ywowego, który odpowiada

wy¿szym harmonicznym, lub ochronników przepiêciowych (np. serii Mitsubishi New Super NV).

– 65 –

Zasilanie

Bezpiecznik

up³ywowy

Bezpiecznik

up³ywowy

Przetwornica

Silnik

Silnik

Droga pr¹du up³ywowego

background image

(2)

Pr¹d up³ywowy pomiêdzy liniami
Sk³adowe harmoniczne pr¹du up³ywowego, który biegnie przez pojemnoœæ szcz¹tkow¹

pomiêdzy liniami wyjœciowymi przetwornicy, mo¿e spowodowaæ zadzia³anie zewnêtrznego

zabezpieczenia przed przeci¹¿eniem.

n

Œrodki zaradcze

U¿yæ bezpiecznika

przeci¹¿eniowego przetwornicy.

Obni¿yæ czêstotliwoœæ noœn¹.

Trzeba pamiêtaæ, ¿e spowoduje to

wzrost szumu silnika.

Przeciwko zadzia³aniu bezpiecznika z powodu pr¹du up³ywowego, zalecanym sposobem

zabezpieczenia przeci¹¿eniowego silnika jest zabezpieczenie termistorowe, z czujnikami

temperatury w silniku, lub te¿ bezpiecznik ze stycznikiem bimetaliczny.

– 66 –

Zasilanie

Bezpiecznik

mechaniczny

Przetwornica

Pojemnoœæ pomiêdzy przewodami

Silnik

PrzekaŸnik termiczny

(przeci¹¿eniowy)

Droga pr¹du up³ywowego pomiêdzy przewodami

background image

n Specyfikacje wzorcowe

Model FR-U120S-N -EC

0.2K

0.4K

0.75K

Moc u¿yteczna silnika (kW) *1

0,2

0,4

0,75

Wyjœcie

Moc znamionowa (kVA) *2

0,6

1,0

1,7

Wyjœciowy pr¹d znamionowy (A)

1,4

2,4

4,1

Odpornoœæ na przeci¹¿enie *3

150% przez 60s, 200% przez 0,5s (odwrócona charakterystyka

czasowa)

Wyjœciowe napiêcie znamionowe *4

3-fazowe 220 do 240V

Zasilanie

Wejœciowe napiêcie znamionowe

Jednofazowe 220 do 240V 50/60Hz

Tolerowane fluktuacje napiêcia

198 do 264V 50/60Hz

Tolerowane fluktuacje

czêstotliwoœci

±5%

Moc zasilania (kVA) *5

0,9

1,5

2,5

Typ ochrony

Pó³zamkniêty (IP10)

Sposób ch³odzenia

Ch³odzenie samoczynne

Waga (kg)

0,7

0,9

1,7

(Uwaga)

*1.

Maksymalna moc u¿yteczna zosta³a podana dla silników 4-biegunowych serii Mitsubishi. Silniki 6-biegunowe
pobieraj¹ wiêkszy pr¹d, tak wiêc w tym przypadku nale¿y starannie sprawdziæ pr¹d znamionowy silnika.

*2.

Moc znamionowa zosta³a podana dla napiêcia wyjœciowego 240V.

*3.

Wartoœæ pr¹du przeci¹¿enia podana zosta³a jako wartoœæ procentowa pr¹du znamionowego wyjœcia przetwornicy.

*4.

Napiêcie wyjœcia nie mo¿e przekroczyæ napiêcia zasilania.

*5.

Moc zasilania bêdzie zmieniaæ siê w zale¿noœci od impedancji po stronie wejœcia zasilaj¹cego (w³¹czaj¹c przewody
zasilaj¹ce i wejœciowy filtr d³awikowy). Nale¿y przygotowaæ zasilanie o mocy wiêkszej ni¿ podana wartoœæ.

7. SPECYFIKACJE

– 67 –

background image

n Specyfikacje ogólne

Specyfikacje

ustawieñ

Metoda sterowania

Sterowanie fal¹ sinusoidaln¹ modulacji szerokoœci impulsu

(PWM)

Zakres czêstotliwoœci wyjœciowej

0,5 do 120Hz (czêstotliwoœæ startowa ustalona na 0,5Hz)

RozdzielczoϾ

regulacji

czêstotliwoœci

Wejœcie cyfrowe

0,1Hz (mniej ni¿ 100Hz), 1Hz (100Hz i wy¿ej) przy sterowaniu

z klawiatury-

Wejœcie analogowe

1/500 (0-10V) lub 1/250 (0-5V) czêstotliwoœci maksymalnej

StabilnoϾ

czêstotliwoœci

Wejœcie cyfrowe

W granicach ±0,5% ustawionej czêstotliwoœci (-10 do +50°C)

przy sterowaniu z klawiatury

Wejœcie analogowe

W granicach ±1% maksymalnej czêstotliwoœci wyjœciowej

(25±10°C)

Charakterystyki napiêciowo czêstotliwoœciowe Czêstotliwoœæ bazowa wybierana z przedzia³u 50 do 120Hz
Zwiêkszanie momentu obrotowego

Rêczne zwiêkszanie momentu obrotowego w zakresie 0 do

15%

Charakterystyka przyspieszania/opóŸniania

Wybór czasu w granicach 0; 0,1 do 999s (przyspieszanie

i opóŸnianie programowalne oddzielnie)

Moment

obrotowy

hamowania

Hamowanie odzyskuj¹ce *6 model 0.2K 150% lub wiêcej, 0.4K i 0.75K 100% lub wiêcej
Hamowanie sta³opr¹dowe

Od poziomu 3Hz lub ni¿ej; czas i napiêcie hamowania s¹

ustawialne

Poziom zabezpieczenia przed utykiem silnika Ustawialny poziom pr¹du (110 do 200%)

Specyfikacje sterowania

Sygna³ ustawienia czêstotliwoœci

Napiêcie sta³e 0 do 5V lub 0 do 10V

Sygna³y

wejœciowe

Sygna³ startu

Sygna³y staru dla obu kierunków obrotu wysy³ane oddzielnie

Wybór sygna³u wejœciowego

(X1, X2, X3)

Wybór RH, RM, RL, JOG/OH, MRS/RT, RES, przyspieszania,

hamowania i CLR spoœród kombinacji pokazanych na stronie

43 lub osobno, pokazane na stronie 48

Funkcja zacisku STR

Wybór STR, RH, RM, RL, OH, STOP, MRS, RT, RES, JOG

i REX pokazany na stronie 49

Sygna³y

wyjœciowe

Alarm

Wyjœcie przekaŸnikowe. Wartoœci znamionowe podane na

stronie 74

– 68 –

background image

Stan pracy

Wybór spoœród sygna³ów pracy (RUN), osi¹gniêcia

czêstotliwoœci (SU) i rejestracji czêstotliwoœci (FU)

WskaŸnik *9

Miernik analogowy (1mA pe³nej skali) lub cyfrowy

(1440Hz/60Hz)

Wyœwie-

tlacz

Klawiatura

Stan pracy

Wybór czêstotliwoœci wyjœciowej, pr¹du wyjœciowego *8

i prêdkoœci

Alarm

Wyœwietlany kod alarmu, gdy zadzia³a funkcja ochronna

Funkcje zabezpieczaj¹ce

Przetê¿enie (podczas przyspieszania, zwalniania i sta³ej

prêdkoœci), przepiêcie podczas hamowania odzyskuj¹cego,

elektroniczne zabezpieczenie przed przeci¹¿eniem,

zabezpieczenie przy utyku silnika, zwarcie doziemne,

przetê¿enie (przy starcie)

Œrodowisko

Temperatura otoczenia

-10 do +50°C (bez przemarzania)

WilgotnoϾ otoczenia

Wilgotnoœæ wzglêdna 90% lub mniej (bez kondensacji)

Temperatura przechowywania *7

-20 do +65°C

Warunki zewnêtrzne

Pomieszczenia zamkniête, bez gazów palnych i aktywnych

chemicznie, oparów oleju czy kurzu

Wzniesienie / wstrz¹sy

Poni¿ej 1000m n.p.m., 5,9m/s

2

(0,6G) lub mniej

(Uwaga)

*6.

Wartoœæ momentu hamowania pokazuje œredni krótkookresowy moment hamowania, kiedy silnik jest

hamowany bez obci¹¿enia w najkrótszym czasie od czêstotliwoœci 60Hz (zmiany s¹ spowodowane stratami

silnika) i nie jest wartoœci¹ sta³ego momentu hamowania odzyskuj¹cego. Przy hamowaniu od czêstotliwoœci

przewy¿szaj¹cej czêstotliwoœæ bazow¹, wartoœæ œredniego momentu hamowania bêdzie mniejsza.

Przetwornica nie posiada wbudowanego opornika hamowania i nie powinien byæ on zak³adany z zewn¹trz.

*7.

Jest to temperatura krótkookresowa, dozwolona w transporcie itp.

*8.

Pr¹d wyjœciowy jest wyœwietlany jedynie podczas naciskania klawisza SET.

*9.

Wybór wskaŸnika czêstotliwoœci wyjœciowej lub pr¹du silnika dokonuje siê z klawiatury (funkcja nr 70).

– 69 –

background image

n Wykres pod³¹czenia zacisków

– 70 –

Bezpiecznik

topikowy lub

mechaniczny

Zaciski wyjœciowe

obwodu steruj¹cego

Zaciski obwodu

g³ównego
Zaciski wejœciowe

obwodu steruj¹cego

Uziemienie

Miernik

czêstotliwoœci

Wyjœcie alarmowe

(Wyjœcie przekaŸnikowe)

Silnik

(potencja³

odniesienia)

Klawiatura

P24 napiêcie odniesienia

styków wejœciowych

Przetwornica FR-U120S

Potencjometr sterowania

czêstotliwoœci¹ *5

(1 / 2W 1k, charakterystyka

- krzywa B)

Sygna³ ustawienia czêstotliwoœci *3

(analogowy)

Potencja³ odniesienia

zewnêtrznego tranzystora

PC

W prawo
W lewo
Dobór

wejœcie 1

Dobór

wejœcie 2

Dobór

wejœcie 3

Wejœciowy sygna³ steruj¹cy *2

(Na wejœcie nie wolno podawaæ napiêcia)

Jednofazowe zasilanie pr¹dem

zmiennonapiêciowe

220 do 240V, 50/60Hz

background image

*1.

Aby móc uzyskaæ obrót w lewo sygna³em z klawiatury, nale¿y zewrzeæ zaciski STR i P24. Gdy

parametr 78 ma wartoœæ 2 (zakaz obrotu w prawo), silnik bêdzie obraca³ siê w lewo podczas

sterowania z klawiatury, nawet gdy zaciski STR i P24 nie s¹ zwarte. (Gdy parametr 79 ma

wartoϾ 1 lub 4.)

Funkcja zacisku STR mo¿e byæ zmieniona parametrem 62.

*2.

Dostêpne, gdy parametr 79 zosta³ zaprogramowany z klawiatury na wartoœæ 2 lub 3.

*3.

Dostêpne, gdy parametr 79 zosta³ zaprogramowany z klawiatury na wartoœæ 2 lub 4.

*4.

Zaciski wejœciowe X1, X2 i X3 s¹ zaciskami z wybieran¹ funkcj¹ wejœciow¹; za pomoc¹

parametrów 60 i 61 (zobacz strony 43 i 48).

*5.

Jeœli ustawianie czêstotliwoœci ma nastêpowaæ szybko, zalecany jest potencjometr 2W 1k

.

*6.

Je¿eli do sygna³u wejœciowego ustawienia czêstotliwoœci ma byæ u¿yty potencjometr, to

parametr 73 musi mieæ wartoœæ 0.

Wartoœæ koñcowa charakterystyki czêstotliwoœci musi zostaæ podana w parametrze 22.

Patrz Rozdzia³ 6 (strony 59 do 61).

– 71 –

background image

n Objaœnienie specyfikacji zacisków

Symbol zacisku

Nazwa zacisku

Szczegó³y

Obwód

g³ówny

L1, N

Zaciski zasilania

napiêciem

zmiennym

Pod³¹czyæ do przemys³owego ¿ród³a zasilania

U, V, W

Zaciski wyjœciowe

przetwornicy

Pod³¹czyæ do silnika trójfazowego

S

Zacisk uziemienia

Uziemienie korpusu przetwornicy. Uziemiæ go.

Obwód

sterowania

(sygna³y

wejœciowe)

STF

Zacisk startu

w prawo

Zacisk wejœcia stykowego rozkazu pracy postêpowej.

Silnik bêdzie obraca³ siê w prawo, gdy zaciski STF i P24 zostan¹

zwarte, a zatrzyma siê, gdy zostan¹ rozwarte.

STR

Zacisk startu w lewo

Zacisk wejœcia stykowego rozkazu pracy rewersyjnej.

Silnik bêdzie obraca³ siê w lewo, gdy zaciski STR i P24 zostan¹

zwarte, a zatrzyma siê, gdy zostan¹ rozwarte.

Funkcja zacisku STR mo¿e byæ zmieniona za pomoc¹ zmiany

wartoœci parametru 62. (Mo¿liwoœci wyboru zobacz na stronie 49).

P24

Zacisk napiêcia

odniesienia wejϾ

steruj¹cych

Zacisk napiêcia odniesienia dla sygna³ów wejœciowych

uruchamianych przez zwarcie.

10

Zacisk zasilania

sterowania

czêstotliwoœci¹

Zasilanie sta³onapiêciowe 5V. Tolerowany pr¹d obci¹¿enia 10mA.

2

Zacisk sterowania

czêstotliwoœci¹

(sygna³ napiêciowy)

Czêstotliwoœæ wyjœciowa przyjmie wartoœæ maksymaln¹ dla sygna³u

sta³onapiêciowego 5V lub 10V i bêdzie siê ona zmienia³a

proporcjonalnie do sygna³u na tym wejœciu.

Opornoœæ wejœciowa

:10k

Maksymalne tolerowane napiêcie wejœciowe

:10V

– 72 –

background image

Symbol zacisku

Nazwa zacisku

Szczegó³y

Obwód

sterowania

(sygna³y

wejœciowe)

5

Zacisk potencja³u

odniesienia sygna³u

sterowania

czêstotliwoœci¹

Zacisk potencja³u odniesienia sygna³u sterowania czêstotliwoœci¹.

Nie jest on izolowany od punktu FM odniesienia zacisków

pod³¹czenia zewnêtrznego miernika cyfrowego.

X1, X2,

X3

Zacisk wejœcia AUX

Przeznaczenie zacisków bêdzie siê zmienia³o zgodnie z wartoœciami

parametrów 60 i 61. (Zobacz strony 43 i 49.) (Zaciski mog¹ mieæ

przypisane funkcje RH, RM, RL, JOG/OH, MRS/RT, RES,

przyspieszanie, zwalnianie lub CLR.)

PC

Zacisk potencja³u

odniesienia

zewnêtrznego

tranzystora

Podpinaj¹c w tym miejscu biegun ujemny zewnêtrznego Ÿród³a

zasilania wyjœcia tranzystorowego sterownika logicznego (wyjœcie

z otwartym kolektorem), mo¿na unikn¹æ usterek spowodowanych

pr¹dami wstecznymi. (Zobacz strona 13.)

RH, RM,

RL, REX

(Uwaga 1)

Zacisk wyboru

ustawienia

wielobiegowego

Za pomoc¹ kombinacji zwaræ zacisków RH i P24, RM i P24, RL

i P24 oraz REX i P24 mo¿na wybraæ do 15 prêdkoœci.

JOG/OH

(Uwaga 1)

Wybór trybu pracy

krokowej lub

zewnêtrznego

zabezpieczenia

przed przeci¹¿eniem

Praca krokowa jest wybierana zwarciem zacisków JOG i P24. Praca

krokowa rozpocznie siê wraz z sygna³em startu (STF lub STR).

Zewnêtrzne zabezpieczenie przed przeci¹¿eniem jest realizowane

przez pod³¹czenie do tego zacisku zewnêtrznego przekaŸnika

termicznego.

MRS/RT

(Uwaga 1)

Zewnêtrzny sygna³

zatrzymania lub

wybór drugiego

czasu

przyspieszania/

hamowania

Wyjœcie przetwornicy zostanie zatrzymane w chwili zwarcia

zacisków MRS i P24. Zacisk jest przestawiany na wybór drugiego

czasu przyspieszania/hamowania (RT) parametrem 46. Drugi czas

przyspieszania/hamowania jest wybierany zwarciem zacisków RT

i P24.

– 73 –

background image

Symbol zacisku

Nazwa zacisku

Szczegó³y

Obwód

sterowania

(sygna³y

wejœciowe)

RES (Uwaga 1) Zacisk

zerowania

Jest on u¿ywany do zerowania stanu wstrzymania pracy podczas

zadzia³ania obwodu zabezpieczenia. Aby to uczyniæ, nale¿y zaciski

RES i P24 zewrzeæ na 0,1s lub d³u¿ej, a nastêpnie roz³¹czyæ.

(Zerowanie jest równie¿ mo¿liwe klawiszem RESET.)

Przyspieszanie,

spowalnianie,

CLR (Uwaga 1)

Zacisk

zdalnego

sterowania

Pozwala on na zdalne sterowanie nastêpuj¹cymi funkcjami. Gdy

zwarte zostan¹ zaciski przyspieszania i P24, wzrastaæ zacznie

czêstotliwoœæ wyjœciowa, natomiast w przypadku zwarcia zacisków

spowalniania i P24, czêstotliwoœæ zacznie maleæ. Gdy zwarte

zostan¹ zaciski CLR i P24, czêstotliwoœæ wróci do czêstotliwoœci

odniesienia (czêstotliwoœci ustalonej sygna³em zewnêtrznym lub

z klawiatury). Prêdkoœæ narastania i opadania czêstotliwoœci jest

ustawiana parametrami 46 (przyspieszanie) i 47 (spowalnianie).

Obwód

sterowania

(sygna³y

wyjœciowe)

A, B, C

Zaciski wyjœcia

alarmowego

Zaciski te s¹ stykami przekaŸnika, który w³¹cza siê w momencie

zadzia³ania obwodu zabezpieczaj¹cego, blokuj¹cego wyjœcie.

W trakcie alarmu zaciski B i C s¹ otwarte, a A i C zwarte.

W trakcie normalnej pracy zaciski B i C s¹ zwarte, a A i C otwarte.

Obci¹¿alnoœæ styków DC30V 0,3A

FM

Zacisk

sygna³owy

pod³¹czenia

miernika

cyfrowego

Sygna³ wyjœciowy ma w przybli¿eniu 5V przy czêstotliwoœci pracy

50Hz i jest proporcjonalny do czêstotliwoœci wyjœciowej. Napiêcie

wyjœciowe ma postaæ fali impulsowej, tak wiêc mo¿na do niego

podpi¹æ miernik cyfrowy.

Specyfikacja impulsów: wysokoœæ impulsu 8V, 1440Hz przy

czêstotliwoœci pracy 50Hz.

(Zobacz strony 55, 56, 57)

SF

Zacisk poziomu

odniesienia dla

FM

Nie jest on izolowany od zacisku 5 - poziomu odniesienia

zewnêtrznego sterowania czêstotliwoœci¹.

– 74 –

background image

Symbol zacisku

Nazwa zacisku

Szczegó³y

Obwód

sterowania

(sygna³y

wyjœciowe)

RUN SU

FU

Zacisk wyjœciowy

stanu pracy

Dla tego wyjœcia mo¿na wybraæ sygna³ pracy przetwornicy (RUN),

osi¹gniêcia czêstotliwoœci (SU) lub rejestracji czêstotliwoœci (FU).

Sygna³ pracy przetwornicy (RUN) przyjmuje poziom L, gdy

czêstotliwoœæ jest powy¿ej czêstotliwoœci startu, a poziom H,

w przypadku zatrzymania lub hamowania napiêciem sta³ym.

Sygna³ osi¹gniêcia czêstotliwoœci (SU) przyjmuje poziom L,

gdy czêstotliwoœæ wyjœciowa osi¹gnie ustalon¹ czêstotliwoœæ,

a poziom H, w czasie zatrzymania i przyspieszania lub

spowalniania.

Sygna³ rejestracji czêstotliwoœci (FU) przyjmuje poziom L, gdy

czêstotliwoœæ wyjœciowa przekroczy poszukiwan¹, a poziom H,

gdy zmaleje poni¿ej poszukiwanej.

Obci¹¿alnoœæ wyjœcia z otwartym kolektorem: DC24V 0,1A

DC12/24V Zacisk napiêcia

odniesienia

Zacisk napiêcia odniesienia dla wyjœæ RUN, SU, FU

(Uwaga)

*1

Wyjœcia te s¹ wybierane ustawieniem parametrów 60, 61 lub 62. (Zobacz strony 43 do 50.)

(Wybrane tymi parametrami funkcje s¹ przyjmowane przez zaciski X1, X2 i X3 oraz STR.)

Zaciski nie s¹ skrêcane, wiêc przed podpiêciem przewodów nale¿y zaopatrzyæ siê w ma³y

œrubokrêt p³aski (o szerokoœci koñcówki 2,5 do 3mm).

– 75 –

background image

n Funkcja ochronna
Przetwornica ma wbudowane nastêpuj¹ce funkcje ochronne. Je¿eli zadzia³a obwód zabezpieczenia,

przetwornica zatrzyma siê, zostanie wyœwietlony komunikat alarmu, a na wyjœciu pojawi siê sygna³

alarmu. Silnik bêdzie obraca³ siê bezw³adnie, a¿ do zatrzymania. Aby ponowiæ pracê, przetwornica

musi byæ wyzerowana.

Nazwa funkcji

Szczegó³y

Wyœwietlacz

(klawiatura)

Zatrzymanie

przetê¿eniowe

Obwód ochronny zadzia³a i zamknie wyjœcie

przetwornicy, gdy podczas przyspieszania,

zwalniania i sta³ej prêdkoœci pr¹d silnika przekroczy

w przybli¿eniu 200% pr¹du znamionowego.

Podczas przyspieszania

OC 1

(OC1)

Podczas sta³ej prêdkoœci

OC2

(OC2)

Podczas zwalniania

OC3

(OC3)

Zatrzymanie

przepiêciowe

hamowania

odzyskuj¹cego

Obwód ochronny zadzia³a i zamknie wyjœcie przetwornicy, jeœli w trakcie

hamowania odzyskuj¹cego energiê napiêcie sta³e w obwodzie g³ównym

przekroczy punkt zwolnienia funkcji.

Ouv

(OVT)

Zatrzymanie

przeci¹¿eniowe

(elektroniczny

przekaŸnik

termiczny) (*1)

Silnik

Elektroniczny przekaŸnik termiczny zamyka wyjœcie przekaŸnika, gdy wykryje

przegrzanie silnika, spowodowane przeci¹¿eniem lub dodatkowym grzaniem

podczas niskiej prêdkoœci, powoduj¹cej s³aby nawiew ³opatek wiatraka. W

przypadku u¿ycia silnika

6-biegunowgo lub wiêcej, albo te¿ pewna liczba silników jest podpiêta do

jednego napêdu, nale¿y zamontowaæ zewnêtrzny przekaŸnik termiczny.

vHN

(THM)

– 76 –

background image

Nazwa funkcji

Szczegó³y

Wyœwietlacz

(klawiatura)

Zatrzymanie

przeci¹¿eniowe

(elektroniczny

przekaŸnik

termiczny) (*1)

Przetwornica

W celu ochrony zewnêtrznego tranzystora wewnêtrzny przekaŸnik

termiczny zaczyna dzia³aæ w odwróconej charakterystyce czasowej,

gdy wartoœæ pr¹du wyjœciowego przekroczy 150% wyjœciowego

pr¹du znamionowego przetwornicy; zabezpieczenie przetê¿eniowe

jednak nie zadzia³a (dopóki natê¿enie nie przekroczy 200%).

vHv

(THT)

Wejœcie zewnêtrznego

elektronicznego przekaŸnika

termicznego (*3)

Uk³ad mo¿e zostaæ nastawiony na zabezpieczenie przed prac¹

napêdu, gdy pod wp³ywem przekroczenia warunków

temperaturowych roz³¹czy siê zewnêtrzne zabezpieczenie silnika

przed przeci¹¿eniem lub stycznik termiczny. Nawet jeœli kontakt

przekaŸnika zostanie automatycznie przywrócony, przetwornica nie

zadzia³a, dopóki nie nast¹pi zerowanie.

OHv

(OHT)

Uszkodzenie EEPROM-u

Wyjœcie zostanie zamkniête, gdy nast¹pi uszkodzenie EEPROM-u,

którego pamiêæ zawiera zbiór wartoœci wszystkich parametrów.

PE

(PE)

Zabezpieczenie przed

utkniêciem silnika

W celu zabezpieczenia przetwornicy przed wy³¹czeniem

przetê¿eniowym, funkcja ta, w przypadku gdy do silnika w trakcie

przyspieszania (lub pracy ze sta³¹ prêdkoœci¹) p³ynie 150% (*2) lub

wiêcej pr¹du znamionowego przetwornicy, zatrzymuje wzrost

czêstotliwoœci (lub zmniejsza czêstotliwoœæ), dopóki pr¹d obci¹¿enia

siê nie zmniejszy. Gdy pr¹d obci¹¿enia zmniejsza siê poni¿ej 150%,

funkcja pozwala na powrót do poprzedniej pracy i kontynuowanie

jej. Natomiast podczas hamowania, funkcja ta, zabezpieczaj¹c

przed zadzia³aniem funkcji zatrzymania przepiêciowego hamowania

odzyskuj¹cego, zatrzymuje spadek czêstotliwoœci jeœli napiêcie

pr¹du sta³ego w przetwornicy przewy¿szy wartoœæ znamionow¹.

Jeœli odzyskiwana energia obni¿y siê, funkcja ta wznowi

hamowanie.

Olv

(OLT)

W trakcie

zatrzymania

przez tê funkcjê

przy pracy ze

sta³¹

prêdkoœci¹

.

– 77 –

background image

Nazwa funkcji

Szczegó³y

Wyœwietlacz

(klawiatura)

Ostrze¿enie przed

niedostatecznym napiêciem

(*4)

Je¿eli napiêcie zasilania przetwornicy spadnie, obwód sterowania

nie mo¿e dzia³aæ poprawnie, jest to te¿ przyczyn¹

niewystarczaj¹cego momentu obrotowego silnika oraz

zwiêkszonego wydzielania ciep³a. Wyjœcie przetwornicy zostanie

zamkniête, gdy napiêcie zasilania spadnie poni¿ej oko³o 115V.

Dzia³anie zostanie przywrócone, gdy napiêcie zasilania powróci do

w³aœciwej wartoœci.

Uu

(UV)

Zwarcie doziemne (*5)

Obwód bezpieczeñstwa zacznie dzia³aæ, gdy z powodu pojawienia

siê zwarcia doziemnego na wyjœciu (obci¹¿eniu) przetwornicy,

zacznie p³yn¹æ pr¹d. Funkcja jest aktywowana jedynie w czasie

startu. Zwarcie powsta³e przy ma³ym oporze wzglêdem ziemi mo¿e

w³¹czyæ zabezpieczenie przetê¿eniowe.

GF

(GF)

Próba restartu

Jeœli zosta³a wybrana funkcja próby restartu i pojawi³ siê sygna³

alarmu, to nastêpuje wykonywanie próby restartu. Komunikat

pokazuje, ¿e funkcja restartu jest wykonywana. (Wyœwietlacz

bêdzie pokazywa³ zapisany w parametrze 52 czas oczekiwania na

wykonanie restartu.)

Opv

(OPT)

Zatrzymanie przetwornicy

klawiszem STOP

Je¿eli parametr 75 ma wartoœæ 14 i w trybie sterowania

zewnêtrznego silnik zosta³ zatrzymany klawiszem STOP, to

wyœwietlony zostanie komunikat „E. O”. Na wyjœciu nie pojawi siê

sygna³ alarmu. (Zobacz na stronie ?).

EO

(EO)

– 78 –

background image

(Uwaga)

*1.

£¹czne dane cieplne w elektronicznym zabezpieczeniu termicznym zostan¹ wykasowane podczas

zerowania przetwornicy.

*2.

Pr¹d zabezpieczenia przed utykiem mo¿e byæ programowany. Ustawienie domyœlne wynosi 150%.

*3.

Ta funkcja dzia³a jedynie, kiedy zaprogramowana zosta³a funkcja wyboru zewnêtrznego zabezpieczenia

przed przeci¹¿eniem.

*4.

Gdy dzia³a ta funkcja, nie pojawia siê sygna³ alarmu. Jeœli w trakcie zasilania napiêcie bêdzie

niewystarczaj¹ce (napiêcie obwodu g³ównego 230V lub mniej), to na oko³o 10s pojawi siê komunikat

0.0”, a nastêpnie komunikat niewystarczaj¹cego napiêcia „Uu”.

(W trakcie wyœwietlania „0.0” nie bêdzie przyjmowany ¿aden sygna³ z klawiatury.)

Jeœli napiêcie w obwodzie g³ównym bêdzie wiêksze ni¿ pozwala na to tolerancja, wtedy zasilanie

pozostanie w³¹czone, ale pojawi siê komunikat „FrU”, a jeœli napiêcie nie obni¿y siê w ci¹gu 10s, pojawi

siê komunikat „Ouv” (zamkniêcie wyjœcia wskutek przepiêcia).

– 79 –

background image

Ÿ

Utrzymywanie alarmowego sygna³u wyjœciowego
Jeœli po stronie zasilania przetwornicy zostanie wy³¹czony, wskutek zadzia³ania funkcji ochronnej,

bezpiecznik mechaniczny, to wy³¹czone zostanie równie¿ zasilanie steruj¹ce przetwornicy i sygna³

alarmowy na wyjœciu nie bêdzie podtrzymywany. Jeœli konieczne jest utrzymanie tego sygna³u, to

nale¿y stworzyæ obwód, który utrzyma za pomoc¹ urz¹dzenia zewnêtrznego sygna³ alarmowy.

Ÿ

Wyœwietlanie alarmu
Wyœwietlacz na klawiaturze zmieni automatycznie komunikat, gdy zadzia³a funkcja ochronna.

(Tylko podczas sygnalizacji ostrzegawczej.)

Ÿ

Metody zerowania alarmu
W przypadku zadzia³ania funkcji ochronnej, dopóki nie nast¹pi zerowanie, utrzymywany bêdzie

stan blokady wyjœcia przetwornicy i nie ponowi ona pracy. Nale¿y wy³¹czyæ zasilanie, a nastêpnie

ponownie je w³¹czyæ lub nacisn¹æ na klawiaturze klawisz RESET. Je¿eli parametrami 60, 61 lub 62

(wybór funkcji zacisków wejœciowych) zosta³o wybrane wejœcie RES, to mo¿liwe jest zerowanie

przez rozwarcie zacisków RES i P24 po krótkim ich zwarciu na oko³o 0,1s lub d³u¿ej.
Je¿eli stan zwarcia pomiêdzy zaciskami RES i P24 bêdzie utrzymywany, to pojawi siê (zaœwieci)

komunikat „

FrU

” wskazuj¹cy, ¿e wprowadzony zosta³ stan zerowania.

– 80 –

background image

n FR-U120S-N

-EC

8. SZKIC WYMIAROWY

– 81 –

Œruby mocuj¹ce M4 (trzy miejsca)

(Jednostka: mm)

Otwór mocuj¹cy w kszta³cie dziurki od klucza

dwa otwory

Wymiary otworu w kszta³cie

dziurki od klucza

WydajnoϾ

A

do

background image

– 82 –

Po prawej i lewej stronie napêdu 0.75K standardowo zamocowane s¹ radiatory,

które przy du¿ych obci¹¿eniach staj¹ siê GOR¥CE.

(Uwaga)

Œruby mocuj¹ce M4 (4 miejsca)

(Jednostka: mm)

0,75K

background image

n Wybór urz¹dzeñ peryferyjnych.

Wyjœcie

silnika

(kW)

Stosowny model

przetwornicy

Bezpiecznik mechaniczny (NFB)

lub

Bezpiecznik up³ywowy (NV)

Stycznik magnetyczny (MC)

Przewody

(mm2) (Uwaga)

4

(EMC)*)

Obszar A Obszar B Obszar C

R,S,T U,V,W

0,2

FR-U120S-N0.2K-EC

Model NF30, model NV30 10A

S-K18

S-K21

S-K21

2

2

SF1320

0,4

FR-U120S-N0.4K-EC

Model NF30, model NV30 10A

S-K21

S-K25

S-K50

2

2

SF1320

0,75 FR-U120S-N0.75K-EC

Model NF30, model NV30 15A

S-K21

S-K25

S-K50

2

2

SF1321

*) - Odnoœny filtr kompatybilnoœci elektromagnetycznej (EMC)

(Uwaga)

1.

Nale¿y wybraæ model bezpiecznika

mechanicznego zgodny z wydajnoœci¹ Ÿród³a

zasilania.

2.

Rozmiary przewodów zosta³y podane dla d³ugoœci

20m.

3.

W przypadku instalacji przy zasilaniu przetwornicy

stycznika magnetycznego, nale¿y stosownie do

wydajnoœci zasilania i d³ugoœci przewodów wybraæ

na rysunku po prawej zakres stosowania.

4.

Na linii sterowania stosowaæ przewody pe³ne

(0,4 do (1,0 lub skrêtkê 0,3 do 0,75mm2.

9. WYBÓR URZ¥DZEÑ PERYFERYJNYCH

– 83 –

U¿ywaæ wymiarów przewodów polecanych powy¿ej.

(Uwaga)

WydajnoϾ

zasilania

(kVA)

D³ugoœæ

przewodów (m)

background image

Ÿ

W przypadku bezpoœredniego pod³¹czenia

przetwornicy do du¿ej wydajnoœci transformatora

zasilaj¹cego (500kVA lub wiêcel, d³ugoœæ

przewodów 10m lub mniej), w obwodzie

wejœciowym zasilania bêdzie p³yn¹³ nadmierny

pr¹d szczytowy i tym sposobem przetwornica

mo¿e ulec zniszczeniu. W takich przypadkach

nale¿y zawsze zak³adaæ dodatkowy d³awik

poprawiaj¹cy wspó³czynnik mocy FR-BAL.

(U¿ywaæ d³awik du¿ych rozmiarów {one rank

large size}.)

Ÿ

D³ugoœæ przewodów pomiêdzy przetwornic¹ a silnikiem

musi byæ mniejsza ni¿ 100m. Linia sterowania musi

mieæ 30m lub mniej i musi byæ oddzielona od g³ównej

linii zasilania. Przy wprowadzaniu sygna³u

czêstotliwoœci ze Ÿród³a zewnêtrznego, u¿yæ skrêtki

dwu¿y³owej.

– 84 –

D³ugoœæ

przewodów (m)

WydajnoϾ

zasilania

(kVA)

Przetwornica

Zasilanie

ZR-BAL

background image

Model

Specyfikacje i budowa

Filtry

szumów

sieciowych

10. MO¯LIWOŒCI WYBORU

– 85 –

Typ

filtru

Przetwornica

Rozmiary

Œruby

mocu¹ce

Waga

(kg)

Straty

(W)

Pr¹d upywu

(mA)

Pr¹d

znamionowy

(A)

W

W1

D

SF1320 FR-U120S-N0.2K/N0.4K 70

56 30,5

M4

0,32

2,7

10

6

SF1321

FR-U120S-N0.75K

110

96 36,5

M4

0,52

3,8

10

10

Specyfikacje

Napiêcie znamionowe: AC 250V

Czêstotliwoœæ znamionowa: 50/60Hz

Zaciski

nieskrêcane

[Jednostka: mm]

Otwór szczelinowy

background image

U

Zastosowanie tego produktu

• Produkt ten nie jest przeznaczony czy wytworzony do u¿ytku z jakimkolwiek wyposa¿eniem lub

systemem, który bêdzie obs³ugiwany w warunkach niebezpiecznych dla ¿ycia.

• Jeœli planujecie Pañstwo u¿ycie tego produktu w pewnych specyficznych zastosowaniach, jak karetki

medyczne, w przestrzeni powietrznej, si³owniach atomowych czy jako wyposa¿enie ³odzi

podwodnych, prosimy o zwrócenie siê do naszego wydzia³u handlowego.

• Produkt ten jest wytwarzany pod rygorystyczn¹ kontrol¹ jakoœci. Jednak¿e, jeœli bêdzie on

zastosowany w urz¹dzeniach, które mog¹ spowodowaæ szereg powa¿nych wypadków wskutek awarii

naszego produktu, to zainstalowane powinny zostaæ urz¹dzenia zabezpieczaj¹ce.

Produkt ten powinien byæ u¿ywany jedynie przy obci¹¿eniu trójfazowym silnikiem indukcyjnym.

– 86 –

„GWARANCJA”

1.

Zastrze¿enia co do gwarancji, takie jak straty produkcji

Nie gwarantujemy Pañstwu lub Pañstwa klientowi zwrotu pieniêdzy za straty produkcji,

zniszczenie produktu innego ni¿ nasz czy innego rodzaju skutki zwi¹zane z prowadzeniem

przedsiêbiorstwa, które wynik³y z awarii naszego produktu, niezale¿nie od tego, czy taka

awaria zasz³a w okresie gwarancyjnym, czy nie.

2.

Naprawy po zaprzestaniu produkcji

Jeœli zaprzestamy produkcji naszych modeli (produktów), bêdziemy dokonywaæ napraw

takiego modelu przez siedem lat po zakoñczeniu miesi¹ca, w którym nast¹pi³o zaprzestanie

produkcji.

3.

Warunki sprzeda¿y

Jest zrozumia³e, ¿e produkt standardowy, który nie wymaga ustawienia lub dostosowania

przy zastosowaniu, uwa¿a siê za sprzedany, gdy przybêdzie on na Pañstwa adres, i nie

jesteœmy zobowi¹zani do ustawiania go czy rozruchu próbnego na miejscu.

background image

Wydanie

Data wydania

Numer podrêcznika obs³ugi

Szczegó³y wydania

WRZESIEÑ 1996

IB(NA)66719-A

Wydanie pierwsze

– 87 –

background image

Zastrzega siê prawo do dokonywania zmian w instrukcji bez uprzedniego poinformowania

MPL Technology Sp. z o.o.

MPL Warszawa-Pruszków

MPL Katowice

ul. Wroc³awska 53

30-011 Kraków

tel.: (012) 632 28 85, 632 42 67

fax: (012) 632 47 82

e-mail: krakow@mpl.com.pl

ul. Staszica 1

05-800 Pruszków

tel.: (022) 728 86 05, 758 86 06

fax: (022) 759 93 08

e-mail: warszawa@mpl.com.pl

ul. RoŸdzieñskiego 188

40-203 Katowice

tel.: (032) 203 94 12

fax: (032) 58 79 05

e-mail: office@mpl.com.pl

http://www.mpl.com.pl

MPL TECHNOLOGY

a u t o m a t y k a

p r z e m y s ³ o w a

PRZEDSTAWICIEL

V

MITSUBISHI ELECTRIC

OFERUJEMY:
Systemy kontroli i sterowania procesami przemys³owymi

Wizualizacjê procesów technologicznych

Aparaturê elektryczn¹ niskiego napiêcia

Uk³ady sterowania CNC

Roboty precyzyjne

Szkolenia i doradztwo


Document Outline


Wyszukiwarka

Podobne podstrony:
FR U120 podrecznikPL
Podrecznik instalacji FR F740
podrecznik 2 18 03 05
Amadeus Basic Podręcznik szkoleniowy
Excel Nieoficjalny podrecznik excnop
lato wedlug pieciu przemian fr
5 Czujniki Podrecznik PL
Podrecznik uzytkownika
1 1 8 N fr pl
Podręczny zestaw znaków umownych instrukcjiK 1

więcej podobnych podstron
