Akademia Górniczo-Hutnicza

im. Stanisława Staszica







WYDZIAŁ INŻYNIERII MECHANICZNEJ I

ROBOTYKI




Współczesne Materiały Inżynierskie



Materiały do pracy w podwyższonych temperaturach




Gr. P2
Termin zajęć:
16.10.2014





















Kraków 2014

Cel ćwiczenia

Celem ćwiczenia jest porównanie właściwości tribologicznych stali łożyskowej i ceramiki
spiekanej w warunkach tarcia suchego w temperaturze 300

o

.



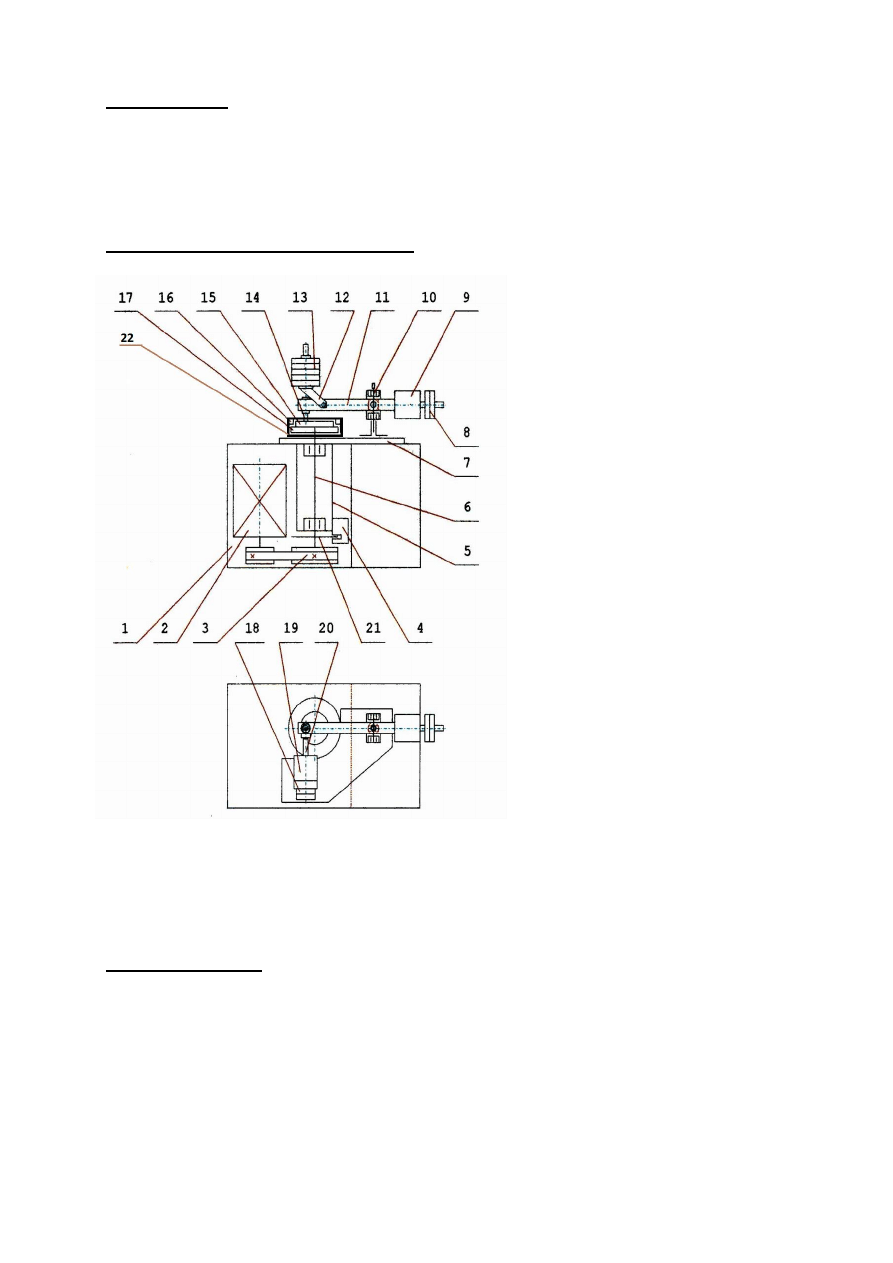

Schemat stanowiska pomiarowego



1 – korpus,

2 – silnik,

3 – przekładnia pasowa z paskiem zębatym,

4 – czujnik impulsów,

5 – tuleja wrzecionowa,

6 – wrzeciono,

7 – podstawa,

8 – obciążniki regulacyjne,

9 – przeciwwaga,

10 – oś,

11 – dźwignia,

12 – wspornik,

13 – obciążniki,

14 – przeciwpróbka,

15 próbka,

16 – nakrętka,

17 – tarcza oporowa,

18 – wspornik czujnika,

19 – czujnik tensometryczny,

20 – popychacz,

21 – tarczka pomiarowa.

22 –izolowana termicznie komora procesu



Rys.1.1. Schemat kinematyczny tribotestera typu trzpień – tarcza



Przebieg badania

Po zamocowaniu trzpienia ze stali łożyskowej 100Cr6 i tarczy (dwie próby, każda dla innego
materiału  tarczy)  ze  stali  łożyskowej  100Cr6  i  spieku  ceramicznego  SiC  na  urządzeniu  i
odpowiednim  przygotowaniu  powierzchni  tarcia  przeprowadzono  test  zgodnie  z  nadanymi
parametrami.  Test  wykonano  w  styku  rozłożonym  płaskim  w  układzie  typu  trzpień-tarcza.
Dane i wyniki pomiarów przedstawiono w tabeli i na wykresach.







Tabela z danymi i wynikami pomiaru



Nr próby

1

2

Data:

16.10.2014

16.10.2014

Materiał trzpienia

100Cr6

100Cr6

Materiał krążka

100Cr6

SiC

Rodzaj smarowania:

tarcie suche

tarcie suche

Temperatura w komorze badawczej [



C]

300

300

Średnica trzpienia walcowego [mm]

3

3

Wymiary tarczy [mm]



 25,4x6



 21x4

Promień tarcia R

T

 [mm]

7

7

Prędkość obrotowa [obr/min]

136

136

Droga tarcia s [m]

500

Obciążenie F

N

 [N]

5

Współczynnik tarcia f [-]

0.654

0.9594

Objętość zużytego materiału trzpienia

V

p

 [mm

3

]

0.1559

0.387

Objętość zużytego materiału tarczy

V

d

 [mm

3

]

0.2573

0

Wskaźnik zużycia objętościowego

trzpienia W

Vp

[mm

3

/Nm]

62.34*10

-6

154.8*10

-6

Wskaźnik zużycia objętościowego tarczy

W

Vd

[mm

3

/Nm]

102.92*10

-6

0

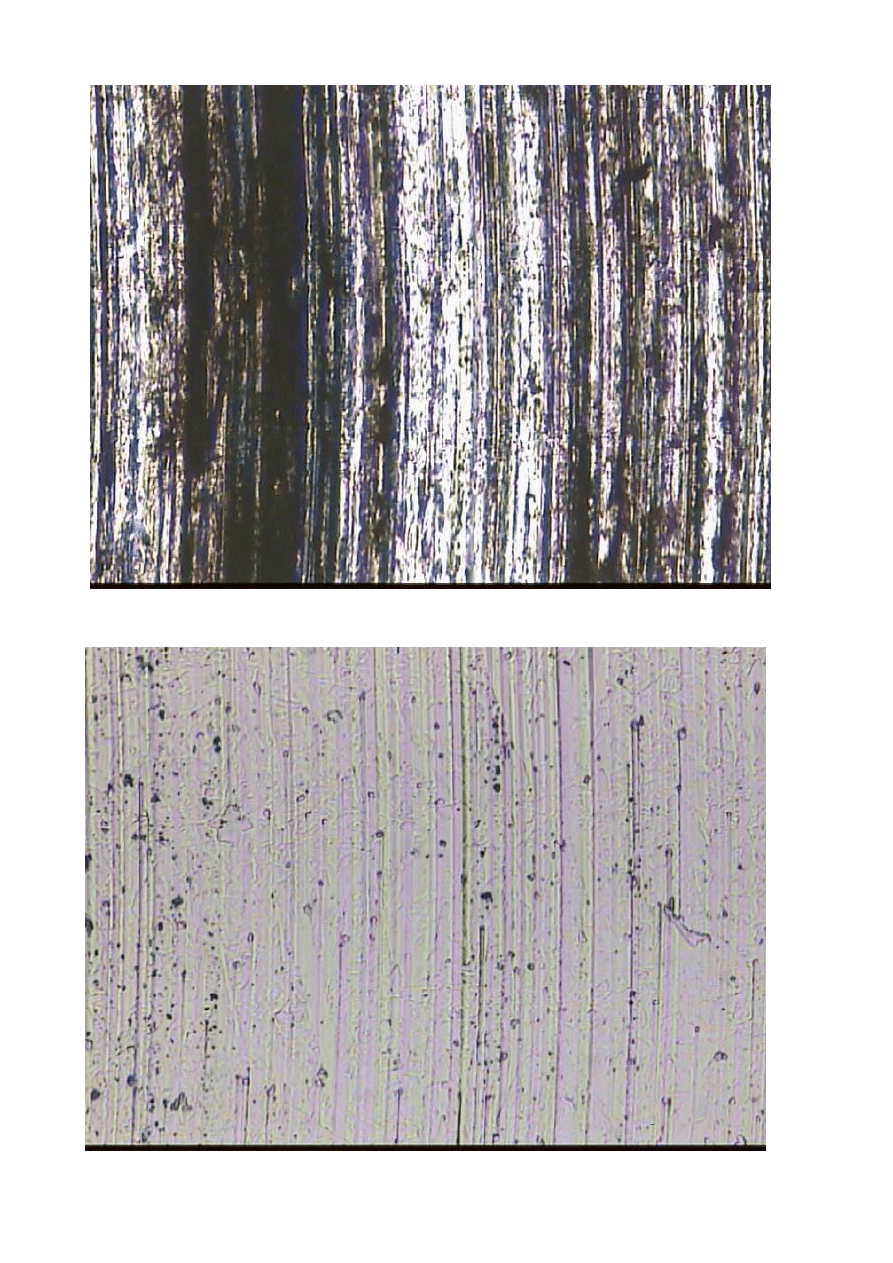

Fot.1. Fotografia przedstawiająca fragment bruzdy materiału 100Cr6-100Cr6



Fot. 2.  Fotografia przedstawiająca fragment bruzdy materiału SiC-100Cr6



Wnioski





Badane  materiały  w  podwyższonej  temperaturze  wykazywały  względnie  znaczną

wartość współczynnika tarcia w rozważanych skojarzeniach. Szczególnie łatwo dostrzegalne
było  to  w  parze  stali  łożyskowej  i  spieku  ceramicznego,  gdzie  współczynnik  tarcia  osiągał
wartości  nieznacznie  poniżej  jednego.  W  skojarzeniu  stali  ze  stalą  wartości  nie  były  aż  tak
ekstremalne, lecz znacznie przewyższały te, które można uzyskać w temperaturze otoczenia.



Spiek  ceramiczny  wykazał  znaczną  odporność  na  ścieranie  w  porównaniu  do  stali

łożyskowej.  Zużycie  krążka  prawdopodobnie  wystąpiło  lecz  było  w  granicy  błędu
pomiarowego. W przypadku pary trącej stali ze stalą zużycie nastąpiło zarówno na trzpieniu
jak i na krążku. Można zaobserwować intensywniejsze zużycie trzpienia w kontakcie z tarczą
z  węglika  spiekanego.  Wynika  to  prawdopodobnie  ze  znacznego  współczynnika  tarcia  w
badanych skojarzeniu.



Po  laboratorium  i  analizie  wyników  można  wysnuć  wnioski  iż  podwyższona

temperatura generuje wzrost współczynnika tarcia pomiędzy materiałami. Ponad to materiały
ceramiczne znacznie lepiej spisują się w takich warunkach od stali.
