Fiat Ulysse Lancia Phedra

background image

Nr

S-0121

Dane techniczno –

diagnostyczne

pojazdów

Ark. 1

Arkuszy 8

DANE TECHNICZNE I HOMOLOGACYJNE POJAZDU: Fiat Ulysse / Lancia Phedra (benzyna)

INSTYTUT TRANSPORTU SAMOCHODOWEGO

03-301 Warszawa, ul. Jagiellońska 80

Tel: 0-22/811-02-97; 0-22/811-32-31 w. 160 - sprawy techn.-merytoryczne;

0-22/811-32-31 w. 172 - zamówienia;

Fax: 0-22/811-09-06

Data:

styczeń

2003 r.

--

A. Marka pojazdu: Fiat / Lancia,
B. VIN (3 pierwsze znaki): ZFA / ZLA,
C. Typ, model, (nazwa handlowa): 179 Ulysse / Lancia Phedra,
D. Kod typu, model (nazwa homologacyjna): 179BXA1A, 179BXB1A, 179BXC1A, 179BXD11,
(wersja 2A - fiata, wersja 2AL - lancia),
E. Odmiany: nadwozie wielozadaniowe,
F. Rodzaj: samochód osobowy,
G. Podrodzaj: nieokreślone,
H. Przeznaczenie: nieokreślne,
I. Numer homologacji krajowej MT i GM: 263,
J. Przykład VIN-u:

ZFA17900013009099 / ZLA17900013009099

K. Powyższeze dane dotyczą pojazdów o numerze nadwozia ( VIN ) rozpoczynających
się od numeru:

ZFA179

... ,

ZLA179...,

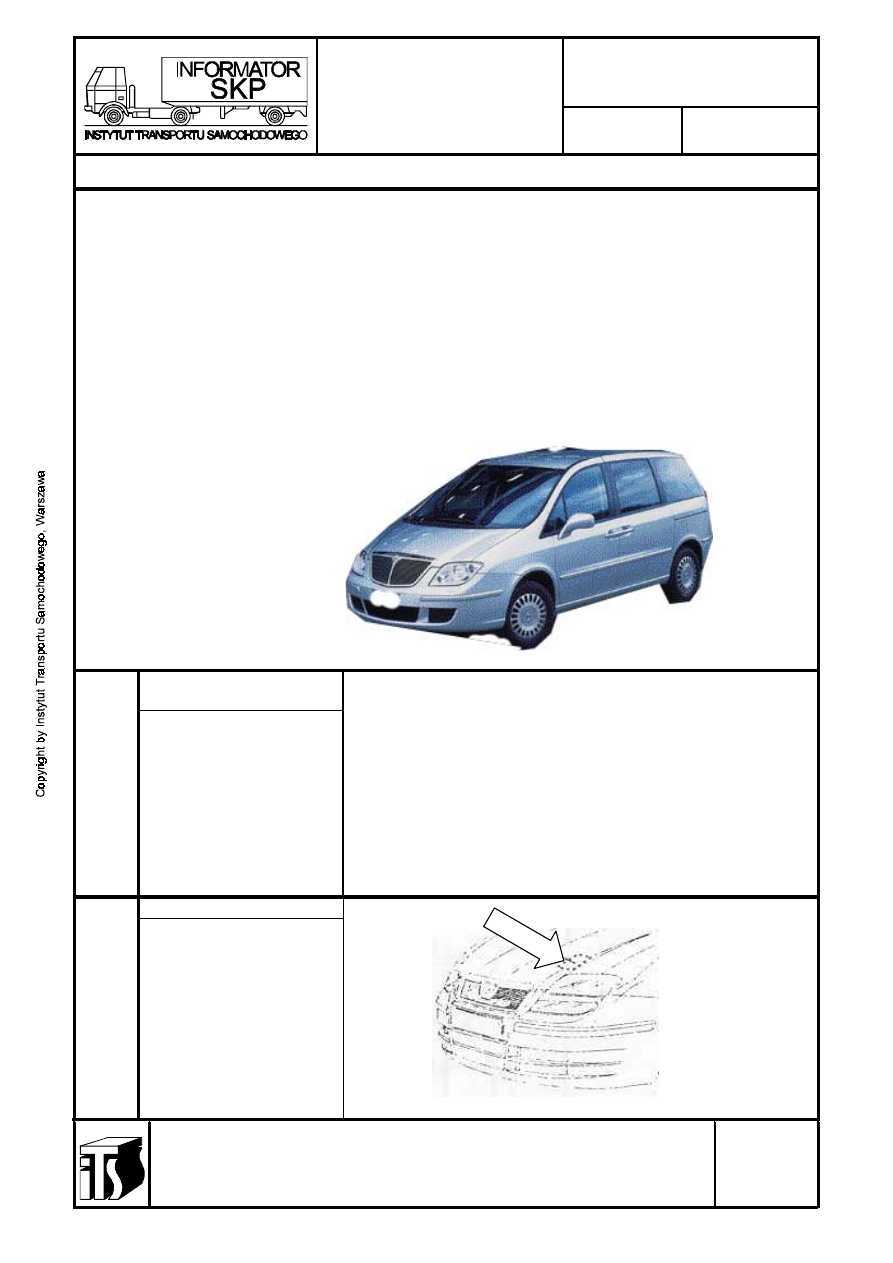

L. Wygląd pojazdu:

Ł. Informacje o pojeździe:

Położenie wybitego
numeru nadwozia:

1

Numer nadwozia (VIN) umiesz-
czony jest na pasie podokiennym
lub z przodu po prawej stronie
widoczny po otwarciu klapy silni-
ka.

Numer nadwozia (VIN) umieszczony jest na pasie
podokiennym lub z przodu po prawej stronie widocz-
ny po otwarciu klapy silnika.

Położenie numeru silnika:

2

Numer silnika jest wybity na
bloku silnika w miejscu gładko
obrobionym (pole numerowe).

background image

Nr

S-0121

Dane techniczno –

diagnostyczne

pojazdów

Ark. 2

Arkuszy 8

DANE TECHNICZNE I HOMOLOGACYJNE POJAZDU: Fiat Ulysse / Lancia Phedra (benzyna)

INSTYTUT TRANSPORTU SAMOCHODOWEGO

03-301 Warszawa, ul. Jagiellońska 80

Tel: 0-22/811-02-97; 0-22/811-32-31 w. 160 - sprawy techn.-merytoryczne;

0-22/811-32-31 w. 172 - zamówienia;

Fax: 0-22/811-09-06

Data:

styczeń

2003 r.

--

Lp

Wielkość

Jednostka

Wartość

Uwagi

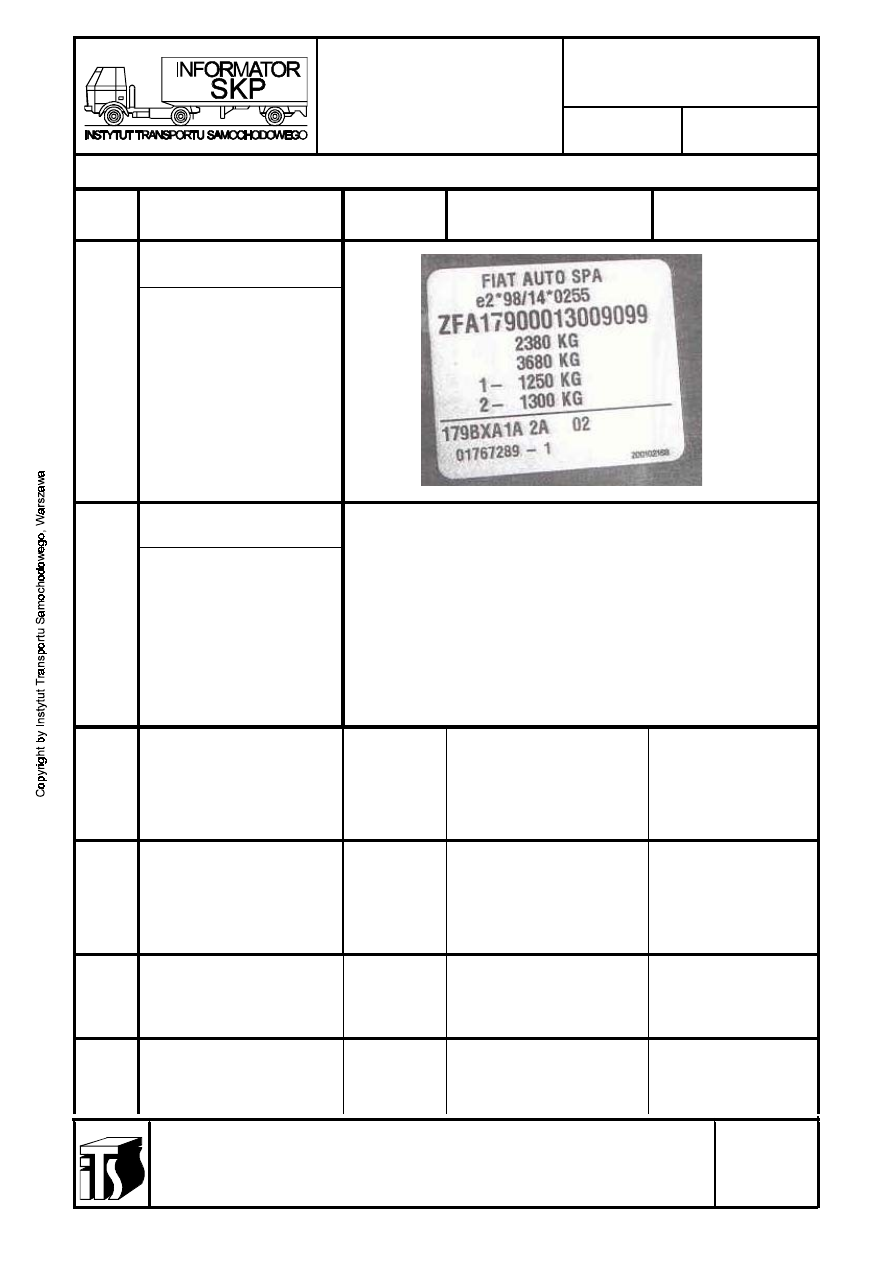

Położenie tabliczki zna-
mionowej:

3

Tabliczka znamionowa umiesz-
czona jest na prawym środkowym
słupku drzwi.

Zasady rozpoznawania
(modelu roku):

4

Brak rozpoznawania modelu roku
w numerze VIN.
Znak 10 jest pozostawiony do
dyspozycji producenta ale nie
musi oznaczać modelu roku.
Znak 4 do 6 typ pojazdu.
Znaki 11 do 17 numer nadwozia.

ZFA17900013009099 - fiat

ZLA17900013009099 - lancia

5

Masa własna:

[kg]

1645 – 1818

1

1736 – 1909

2

1783 – 1950

3

1859 – 1969

4

1 – wersja z siln. benzyno-
wym o poj.1997,
2 – wersja z siln. diesla o
poj. 2179,
3 – wersja z siln. diesla o
poj. 1997,
4 – wersja z siln. benzyno-
wym o poj. 2946.

6

Dopuszczalna masa cał-
kowita, (administracyjna w
kraju):

[kg]

2380

1

2505

2

2505

3

2540

4

1 – wersja z siln. benzyno-
wym o poj.1997,
2 – wersja z siln. diesla o
poj. 2179,
3 – wersja z siln. diesla o
poj. 1997,
4 – wersja z siln. benzyno-
wym o poj. 2946.

7

Ilość osi:

[szt]

2

8

Ilość kół:

[szt]

2+2

background image

Nr

S-0121

Dane techniczno –

diagnostyczne

pojazdów

Ark. 3

Arkuszy 8

DANE TECHNICZNE I HOMOLOGACYJNE POJAZDU: Fiat Ulysse / Lancia Phedra (benzyna)

INSTYTUT TRANSPORTU SAMOCHODOWEGO

03-301 Warszawa, ul. Jagiellońska 80

Tel: 0-22/811-02-97; 0-22/811-32-31 w. 160 - sprawy techn.-merytoryczne;

0-22/811-32-31 w. 172 - zamówienia;

Fax: 0-22/811-09-06

Data:

styczeń

2003 r.

--

Lp

Wielkość

Jednostka

Wartość

Uwagi

[kg]

1250

1290*

1:

[kN]

12,50
12,90

[kg]

1300

9

Rozkład
dopuszczal-
nej masy
całkowitej
(nacisku
całkowitego)
na osie

2:

[kN]

13,00

*) silnik o zapłonie iskro-
wym o poj. 2946 cm3.

z hamul-
cem:

[kg]

1300

1

1345

2

1375

3

1500

4

10

Dopusz-
czalna ma-
sa całkowita
przyczepy

bez hamul-
ca:

[kg]

650

1 – wersja z siln. benzyno-
wym o poj.1997,
2 – wersja z siln. diesla o
poj. 2179,
3 – wersja z siln. diesla o
poj. 1997,
4 – wersja z siln. benzyno-
wym o poj. 2946.

11

Największa
liczba
miejsc

do siedze-
nia:

[szt]

8

12

Nominalny rozmiar opon:

[mm/cal]

205/65R 15 94H

13

Dopuszczalne rozmiary
opon:

[mm/cal]

215/60R 16 99H

obciążenie do 3
osób:

[MPa]

BD

Ciśnienie
w kołach
przednich

obciążenie
max:

[MPa]

BD

obciążenie do 3
osób

[MPa]

BD

14

Ciśnienie
w kołach
tylnych:

Obciążenie
max:

[MPa]

BD

15

Prędkość maksymalna:

[km/h]

185

1

182

2

174

3

205

4

1 – wersja z siln. benzyno-
wym o poj.1997,
2 – wersja z siln. diesla poj.
2179,
3 – wersja z siln. diesla o
poj. 1997,
4 – wersja z siln. benzyno-
wym o poj. 2946.

background image

Nr

S-0121

Dane techniczno –

diagnostyczne

pojazdów

Ark. 4

Arkuszy 8

DANE TECHNICZNE I HOMOLOGACYJNE POJAZDU: Fiat Ulysse / Lancia Phedra (benzyna)

INSTYTUT TRANSPORTU SAMOCHODOWEGO

03-301 Warszawa, ul. Jagiellońska 80

Tel: 0-22/811-02-97; 0-22/811-32-31 w. 160 - sprawy techn.-merytoryczne;

0-22/811-32-31 w. 172 - zamówienia;

Fax: 0-22/811-09-06

Data:

styczeń

2003 r.

--

Lp

Wielkość

Jednostka

Wartość

Uwagi

[cm/10m]

↓BD

16

Nominalna wartość usta-
wienia świateł mijania w
płaszczyźnie pionowej:

[%]

↓BD

[cm/10m]

-------------

17

Nominalna wartość usta-
wienia świateł drogowych
w płaszczyźnie pionowej
(tylko dla układów cztero-
reflektorowych):

[%]

-------------

Układ jednoreflektorowy

[cm/10m]

BD

18

Nominalna wartość usta-
wienia świateł przeciwm-
głowych przednich w
płaszczyźnie pionowej
(tyko dla pojazdów fa-
brycznie wyposażonych w
światła przeciwmgłowe):

[%]

BD

[cm/10m]

20

19

Maksymalna zmiana
ustawienia świateł w wy-
niku działania korektora
świateł mijania:

[%]

2.0

Brak danych producenta.

20

Minimalna wymagana siła
hamowania hamulca ro-
boczego:

[kN]

11,9-12,5

21

Minimalna wymagana siła
hamowania hamulca po-
stojowego:

[kN]

3,8-4,0

22

Rozwiązanie konstrukcyj-
ne (homologowane) ha-
mulca awaryjnego:

Hamulec awaryjny stanowi jeden z obwodów hamulca roboczego. Sterowany
nożnie.

23

Rozwiązanie konstrukcyj-
ne (homologowane) ha-
mulca postojowego:

Hamulec jest uruchamiany mechanicznie ręcznie, działa na oś tylną.

24

Przełożenie korektora
hamowania:

BD

background image

Nr

S-0121

Dane techniczno –

diagnostyczne

pojazdów

Ark. 5

Arkuszy 8

DANE TECHNICZNE I HOMOLOGACYJNE POJAZDU: Fiat Ulysse / Lancia Phedra (benzyna)

INSTYTUT TRANSPORTU SAMOCHODOWEGO

03-301 Warszawa, ul. Jagiellońska 80

Tel: 0-22/811-02-97; 0-22/811-32-31 w. 160 - sprawy techn.-merytoryczne;

0-22/811-32-31 w. 172 - zamówienia;

Fax: 0-22/811-09-06

Data:

styczeń

2003 r.

--

Lp

Wielkość

Jednostka

Wartość

Uwagi

25

Największy dopuszczalny
ruch jałowy koła kierowni-
cy:

[

o

]

Brak danych producenta

Przednich:

[mm]

1570

26

Rozstaw
kół

Tylnych:

[mm]

1548

[mm]

1,80±1

27

Zbieżność kół przednich:

[

o

]

0º18’±10’

Wartość regulowa-
na.

28

Kąt pochylenia kół przed-
nich:

[

o

]

0º±0º30’

Nieregulowany.

29

Kąt wyprzedzenia osi
sworznia zwrotnicy:

[

o

]

2º35’±30’

Nieregulowany.

30

Kąt pochylenia osi sworz-
nia zwrotnicy:

[

o

]

BD

[mm]

1,40±1

Nieregulowany.

31

Zbieżność kół tylnych:

[

o

]

0º14’±10’

Nieregulowany.

32

Kąt pochylenia kół tyl-
nych:

[

o

]

1ºN±30’

Nieregulowany.

Warunki pomiaru:
-

samochód nieobcią-
żony.

Dopuszczalna nieślado-
wość kół:

[mm]

31

Wg przepisów MT i GW

33

lub tzw. offset:

[

o

]

-------------

Brak danych producenta

Dopuszczalna nierówno-
ległość osi:

[mm]

23

Wg przepisów MT i GW

34

lub tzw. setback:

[

o

]

------------

Brak danych producenta

Koło we-

wnętrzne:

[

o

]

36º18’

35

Skrętność
kół przed-
nich;

Koło ze-

wnętrzne:

[

o

]

31º29’

Przednich:

[%]

30

36

Parametr
minimalnej
sprawności
amortyzato-
rów

Tylnych:

[%]

20

Rodzaj urządzenia: pracu-
jące według metody Eusa-
ma. Max różnica sprawno-
ści amortyzatorów kół tej
samej osi.

background image

Nr

S-0121

Dane techniczno –

diagnostyczne

pojazdów

Ark. 6

Arkuszy 8

DANE TECHNICZNE I HOMOLOGACYJNE POJAZDU: Fiat Ulysse / Lancia Phedra (benzyna)

INSTYTUT TRANSPORTU SAMOCHODOWEGO

03-301 Warszawa, ul. Jagiellońska 80

Tel: 0-22/811-02-97; 0-22/811-32-31 w. 160 - sprawy techn.-merytoryczne;

0-22/811-32-31 w. 172 - zamówienia;

Fax: 0-22/811-09-06

Data:

styczeń

2003 r.

--

Lp

Wielkość

Jednostka

Wartość

Uwagi

37

Rozstaw osi:

[mm]

2823

38

Długość/szerokość pojaz-
du:

[mm/mm]

4719*

4750**

*) Fiat Ulysse
**) Lancia Phedra

39

Wysokość:

[mm]

1752

Schemat rozmieszczenia
punktów podparcia pojaz-
du:

40

Za przednią i przed tylną osią pojazdu.

Zasady rozpoznawania
pojemności skokowej sil-
nika:

41

BRAK.

RFN –

kod silnika o poj. skokowej 1997 cm

3

XFW -

kod silnika o poj. skokowej 2946 cm

3

RHW -

kod silnika o poj. skokowej 1997 cm

3

(diesel)

4HW -

kod silnika o poj. skokowej 2179 cm

3

(diesel)

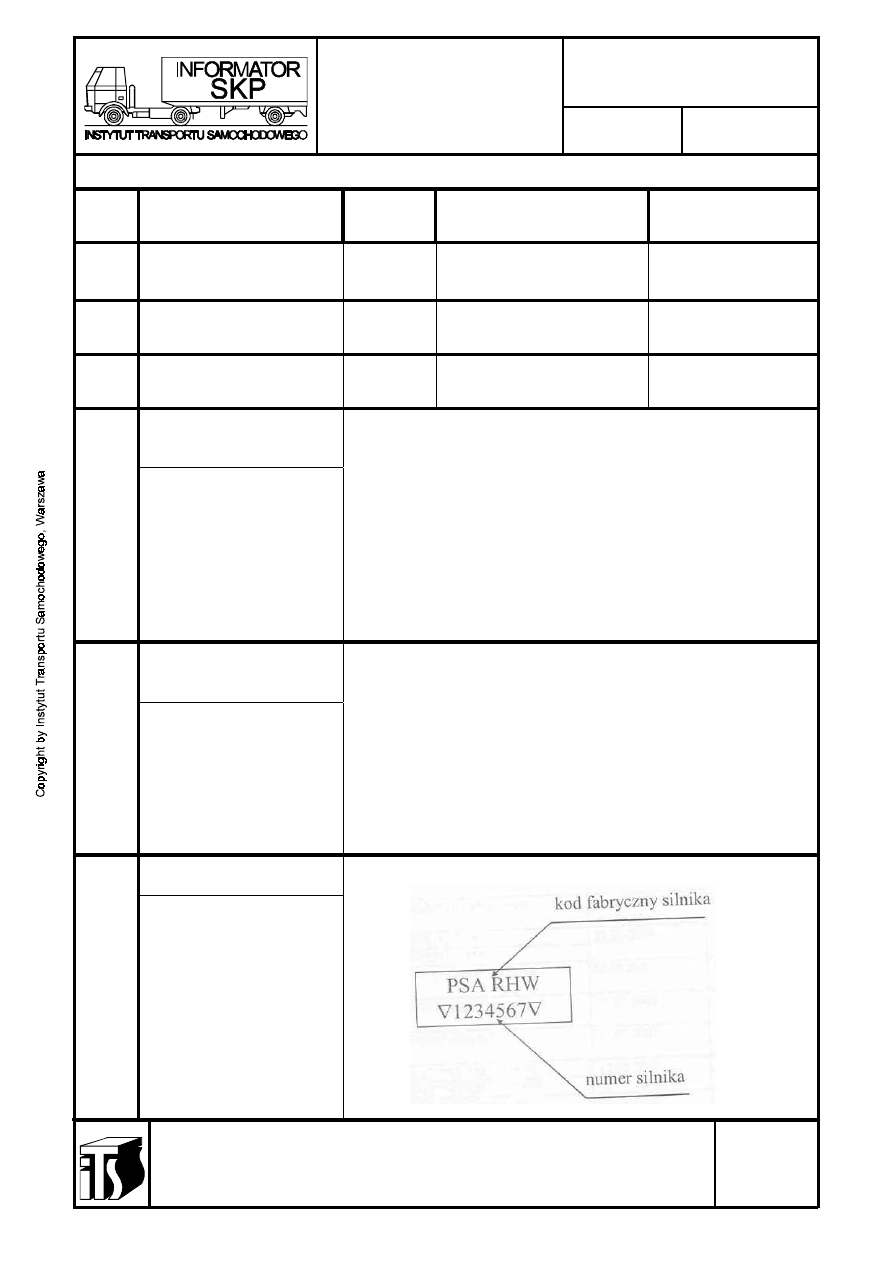

Oznakowanie typu, mo-
delu silnika:

42

background image

Nr

S-0121

Dane techniczno –

diagnostyczne

pojazdów

Ark. 7

Arkuszy 8

DANE TECHNICZNE I HOMOLOGACYJNE POJAZDU: Fiat Ulysse / Lancia Phedra (benzyna)

INSTYTUT TRANSPORTU SAMOCHODOWEGO

03-301 Warszawa, ul. Jagiellońska 80

Tel: 0-22/811-02-97; 0-22/811-32-31 w. 160 - sprawy techn.-merytoryczne;

0-22/811-32-31 w. 172 - zamówienia;

Fax: 0-22/811-09-06

Data:

styczeń

2003 r.

--

Lp

Wielkość

Jednostka

Wartość

Uwagi

43

Pojemność zbiornika pa-
liwa:

[dm

3

]

80

44

Fabryczne rodzaje paliwa:

Benzyna bezołowiowa LOB 95
Olej napędowy*

*) w przypadku pojazdu z
silnikiem o zapłonie samo-
czynnym

45

Prędkość obrotowa biegu
jałowego silnika:

[obr/min]

BD

46

Prędkość obrotowa przy
której uzyskiwana jest
maksymalna moc silnika:

[obr/min]

6000*
4000*

*) dla silnika o zapłonie
iskrowym,
**) dla silników o zapłonie
samoczynnym.

47

Maksymalna moc silnika:

[kW]

100

1

150

2

80

3

94

4

1 – wersja z siln. benzyno-
wym o poj.1997,
2 – wersja z siln. benzyno-
wym o poj. 2179,
3 – wersja z siln. diesla o
poj. 1997,
4 – wersja z siln. diesla o
poj. 2946.

Biegu jało-
wego silni-

ka:

[% vol]

0,5

48

Nominalna
wartość
tlenku wę-
gla (CO)
przy pręd-
kości obro-
towej

2000-3000

obr/min:

[% vol]

0,3

Biegu jało-
wego silni-

ka:

[ppm]

< 100

49

Nominalna
wartość
węglowodo-
rów (HC)
przy pręd-
kości obro-
towej

2000-3000

obr/min:

[ppm]

< 100

50

Nominalna wartość

λ

przy 2000-3000 obr/min:

0,97±0,03

51

Nominalna wartość zady-
mienia:

m

-1

2,5

Podawana przez producen-
ta: RHW – 2,10 m

-1

,

4HW – 0,50 m

-1

.

52

Rodzaj reaktora katalitycz-
nego, lub innego sposobu
obniżania emisji spalin:

Katalizator trójfunkcyjny, sterowany*
Katalizator utleniający + recyrkulacja spalin**

*) silnik z zapłonem iskro-
wym,
**) silnik o zapłonie samo-
czynnym

53

Pojemność skokowa silni-
ka:

[cm

3

]

1997*

2179**

2946***

*) silnik RFN i RHW,
**) silnik 4HW,
***) silnik XFW.

background image

Nr

S-0121

Dane techniczno –

diagnostyczne

pojazdów

Ark. 8

Arkuszy 8

DANE TECHNICZNE I HOMOLOGACYJNE POJAZDU: Fiat Ulysse / Lancia Phedra (benzyna)

INSTYTUT TRANSPORTU SAMOCHODOWEGO

03-301 Warszawa, ul. Jagiellońska 80

Tel: 0-22/811-02-97; 0-22/811-32-31 w. 160 - sprawy techn.-merytoryczne;

0-22/811-32-31 w. 172 - zamówienia;

Fax: 0-22/811-09-06

Data:

styczeń

2003 r.

--

Lp

Wielkość

Jednostka

Wartość

Uwagi

54

Kąt wyprzedzenia zapło-
nu:

[

o

]

BD

55

Prędkość obrotowa przy
pomiarze hałasu ze-
wnętrznego na postoju:

[obr/min]

4500*

3000**

*) dla typów silnika o za-
płonie iskrowym,
**) dla silnika o zapłonie
samoczynnym.

56

Maksymalna dopuszczal-
na wartość poziomu hała-
su zewnętrznego:

[dB (A)]

83

1

82

2

76

3

78

4

1 – wersja z siln. benzyno-
wym o poj.1997,
2 – wersja z siln. diesla o
poj. 2179,
3 – wersja z siln. diesla o
poj. 1997,
4 – wersja z siln. benzyno-
wym o poj. 2946.

57

Adres, telefon, fax oficjal-
nego przedstawiciela(li)
producenta (importera):

Fiat Auto Poland S. A. www.fiat.com.pl

BD – brak danych


Wyszukiwarka

Podobne podstrony:
FIAT ULYSSE Radio instrukcja obsługi
akumulator do lancia phedra 30 v6 20 jtd 22 jtd
Instrukcja obsługi radioodtwarzacz Lancia Phedra PL
akumulator do lancia phedra 20 16v
akumulator do fiat ulysse 220 18 20 20 turbo
akumulator do fiat ulysse 220 19 td 21 td
Wymiana rozrządu w Fiat Alfa Lancia 1 9 JTD 8V bez pompy wody
FIAT LANCIA
Alfa Lancia Fiat JTD Euro3
ECU berton seat,audi,vw,skoda,citroen,peugeot,opel,reanult,fiat,lancia,bmw,ford,alfa romero,rover,me
Alfa Lancia Fiat JTD Euro 2
spolszczenie fiat lancia
Wymiana poduszki silnika i poduszki łapy silnika Fiat Marea,Bravo,Brava 1 8 benzyna Alfa Romeo,Lanc
Akumulator do FIAT AGRIP0 SerieP0T0
Akumulator do FIAT AGRI@0 Serie@0
Akumulator do FIAT AGRIq5DTq5DT
Akumulator do FIAT AGRI L L60 L65 L75 L85 L95

więcej podobnych podstron
