POLITECHNIKA POZNAŃSKA

3

LABORATORIUM DIAGNOSTYKI SYSTEMÓW

Sprawozdawca:

data oddania

grupa

DIAGNOZOWANIE PRZEKŁADNI ZĘBATEJ

na podstawie pomiaru i analizy drgań

1.Widmo drgań agregatu z przekładnia zębata i pompą

K

P

E

W

suma

(oznacz i opisz składowe widma) zaproponuj pasma pomiarowe

2.Dane techniczne agregatu, opis ustawień i oznaczenia punktów pomiarowych parametr

oznaczenie

wartość

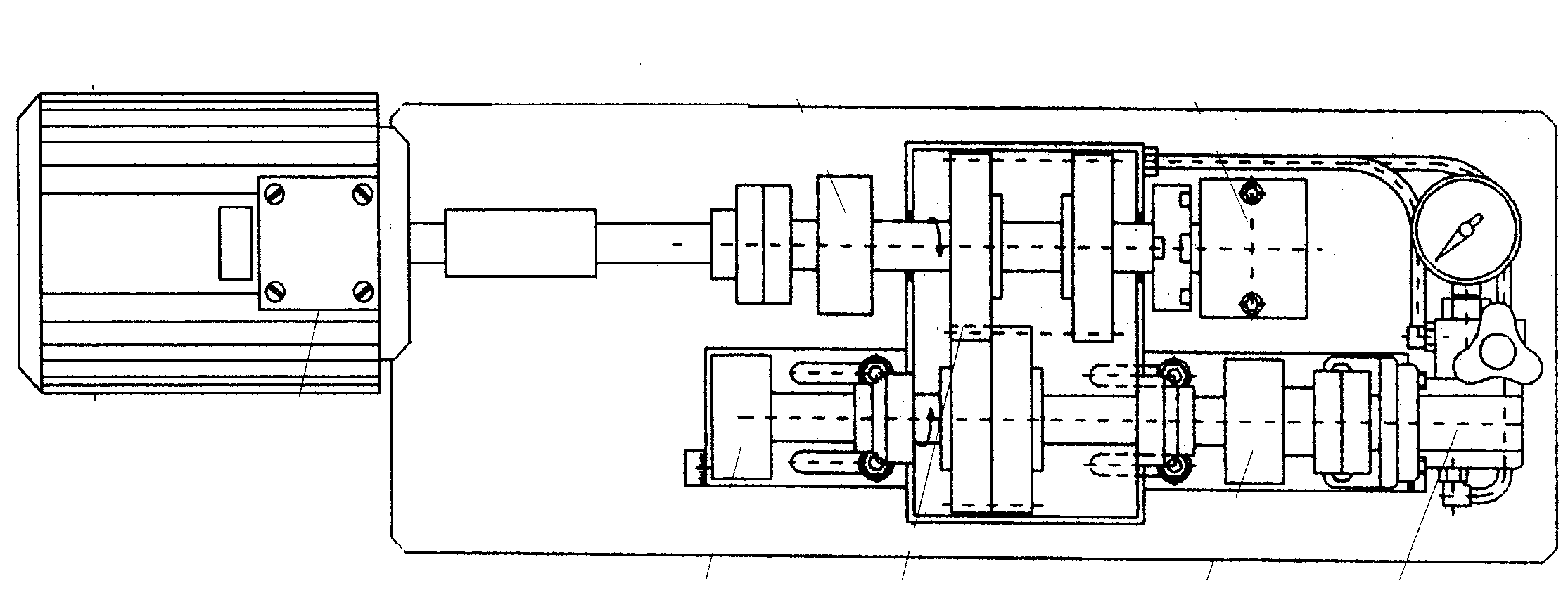

Zaznacz punkty pomiarowe rodzaj zębów

proste wiórkowane

liczba zębów

n

29

liczba zębów pompy zębatej np

14

czę stotliwość obrotowa fo [Hz]

Opisz dwa ustawienia przekładni (wariant A i B)

pdt_r03_ver_01 1/2

3. Zestawienie wyników pomiarów konfigurac

Mierzona

wartoś ci pomierzone w wybranych punktach pomiarowych Ś rednia

ja

wielkość,

pasmo

Cel pomiaru

ustawienie

miara

pomiarowe

przekładni

jednostka

zę batej

pkt............

pkt............

pkt............ pkt............ pkt............

A

B

A

B

A

B

A

B

4. Ilustracja graficzna pomiarów

mierzony parametr/pasmo

mierzony parametr/pasmo

mierzony parametr/pasmo

mierzony parametr/pasmo

………………...……………

…

…

…

…

……...……………

…

…

…

…

……...……………

…

…

…

…

……...……………

......]

......]

......]

......]

. […

. […

. […

. […

…

…

…

…

…

…

…

…

…

…

…

…

…

…

…

…

A

B

A

B

A

B

A

B

konfiguracja przekładni

konfiguracja przekładni

konfiguracja przekładni

konfiguracja przekładni

5. Analiza uzyskanych wyników wnioski z eksperymentu, sugestie, uwagi, spostrzeżenia.

...................................................................................................................................................................

...................................................................................................................................................................

..................................................................................................................................................................

...................................................................................................................................................................

...................................................................................................................................................................

...................................................................................................................................................................

...................................................................................................................................................................

...................................................................................................................................................................

...................................................................................................................................................................

...................................................................................................................................................................

...................................................................................................................................................................

................................................................................................................................................................

...................................................................................................................................................................

...................................................................................................................................................................

................................................................................................................................................................

...................................................................................................................................................................

...................................................................................................................................................................

....................... .................................

© RomBar 2008 data podpis sprawozdawcy pdt_r03_ver_01 2/2
