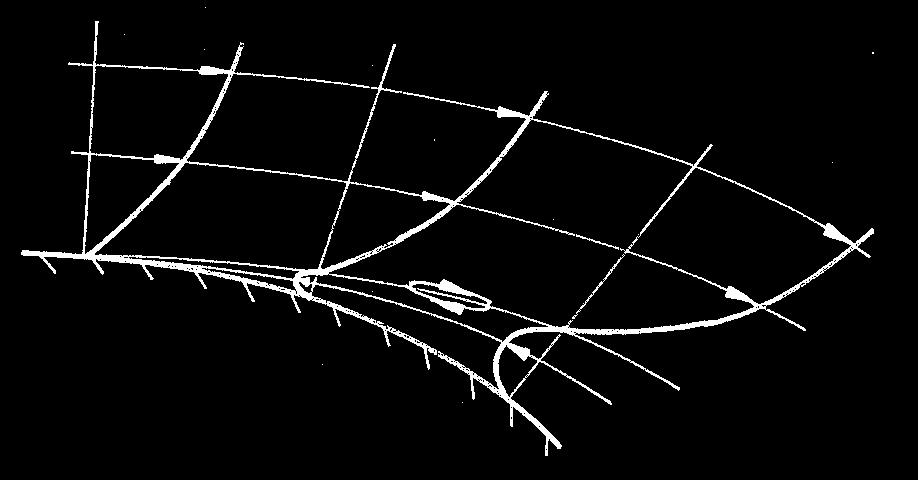

Test – aerodynamika II warstwa przyścienna (23 pkt, 10 pkt dop=)

K

H

G

F

E

D

C

B

A

Lp

Odpowiedź

tak

nie

1

Linia prądu A jest prostopadła do przekroju K

2

Profil prędkości F jest wyznaczony w miejscu oderwania strugi od ścianki

3

Linia prądu A może być umowną granicą warstwy przyściennej

4

Punkt H jest miejscem oderwania strugi od ścianki

5

Linia prądu D leży w obszarze przepływu wstecznego

6

Linia C pokazuje warstwę w = 0

7

Linia prądu G jest prostopadła do przekroju K

8

Linia prądu A leży na granicy rdzenia turbulentnego

9

Profil prędkości B jest wyznaczony za miejscem oderwania strugi od ścianki

10 Prędkości na liniach A i G mają takie same zwroty

11 Punkt H leży na ściance

12 Przepływ wsteczny obejmuje obszar płynu zawarty między ścianką, a linią C

13 Linia E pokazuje wir wokół linii w = 0

14 Na profilu prędkości B występują dwa punkty w = 0

15 Prędkości na liniach A i D mają przeciwne zwroty

16 Na profilu prędkości F występuje jeden punkt w = 0

17 Prędkość płynu na linii A jest większa niż na linii D

18 Linia prądu C leży w obszarze warstwy przyściennej

19 Wir E znajduje się w obszarze warstwy przyściennej

20 Linia prądu C jest prostopadła do przekroju K

21 Linia prądu C leży na granicy przepływu wstecznego

22 Linia prądu A leży poza obszarem przepływu wstecznego

23 Prędkość płynu na linii A jest większa niż na linii G
