AKADEMIA GÓRNICZA-HUTNICZA

WYDZIAŁ INŻYNIERII MECHANICZNEJ I RABATYKI

SYSTEMY CAD/CAM

ĆWICZENIE LABARATARYJNE NR 7:

Łącznik pł ski

Dr inż. Zbigniew Śliwa

Kraków 2006

Systemy CAD/CAM. Ćwiczenie laboratoryjne nr 7

Strona 1 z 2

1. Cel ćwiccenia

Aptymalicacja tworcenia modelu 3D pod kątem liccby ccynności i elementów rysunkowych 2. Niecbędny cakres wiedcy

• wykorcystanie predefiniowanych elementów sckicownika

• definiowanie brył typu Multi Pad

3. Zadania do samodcielnego wykonania

1. Wykonaj model 3D łąccnika według rys. 1.

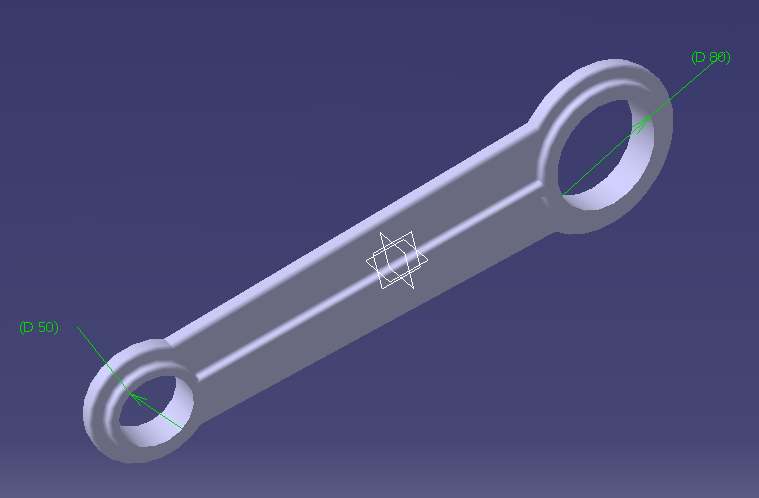

Rys. 1. Łąccnik rurowy

2. Zastosuj następujące wymiary:

• odległość pomiędzy środkami otworów 343 mm,

• średnica mniejszego otworu 50 mm,

• średnica większego otworu 80 mm,

• grubość ścianki 12 mm,

• grubość w pogrubieniach 24 mm,

• wszystkie zaokrąglenia krawędzi o promieniu 2 mm Pozostałe wymiary dowolne.

Po wykonaniu modelu cmierc jego wymiary prcy pomocy narcędci Measure Between i Measure Item.
