➢ posiada składową stałą
➢ ma strukturę prążków:
•
dominujące prążki występują dla wielokrotności częstotliwości powtarzania linii fH=15625 Hz
•
amplitudy prążków maleją wraz ze wzrostem częstotliwości
➢ w różnych standardach TV przyjęto różne szerokości pasma wizji: Standard
D/K B/G I L M
Pasmo [MHz]
6
5
5,5 6 4,2
2. Prawo sumowania kolorów (Prawo Granzmana) – dowolny kolor może być otrzymany w wyniku dodania 3 kolorów, pod warunkiem, że dodanie dowolnych dwóch z tej trójki nie daje trzeciego koloru.
3. Kodowanie widmowe:
➢ ograniczenie pasma sygnału luminancji (do ok. 3 MHz)
➢ zmodulowanie podnośnej (podnośnych) chrominancji sygnałami różnicowymi
➢ UR-Y i UB-Y:
•
jednoczesne (modulacja QAM) standard NTSC i PAL
•
kolejne (modulacja FM) standard SECAM
4. NTSC – National Television System Committee
➢
u =0,299 u 0,587 u 0,114 u
Y
R
G
B
➢ podnośna chrominancji o częstotliwości f =2⋅ n1⋅ F /2≈3,58 MHz p
H
jest modulowana QAM-SC sygnałami:
•
u =0,41 u − u 0,48 u − u
Q
B
Y
R
Y
•
u =−0,27 u − u 0,74 u − u
I
B
Y
R
Y
5. PAL – Phase Alternate for Line
➢
u =0,299 u 0,587 u 0,114 u
Y
R
G
B
➢ podnośna chrominancji o częstotliwości f = 4⋅ n1⋅ F /425Hz=4,43 MHz p
H
jest modulowana QAM-SC sygnałami różnicowymi:
•
u =0,493 u − u
U
B
Y
•
u =0,877 u − u
V
R
Y
➢ co linia następuje zmiana fazy podnośnej 90 o−90 o 6. Wypadkowy sygnał chrominancji jest tworzony przez dwa modulowania kwadraturowo w amplitudzie – podobnie jak NTSC. Istota standardu PAL (odróżniająca od NTSC) polega na:
➢ periodycznej zmianie fazy podnośnej chrominancji modulowanej sygnałem uRT o 180º (czyli o ±90º względem fazy podnośnej modulowanej sygnałem uBT) z okresem wybierania linii TH.
7. Standard PAL
Jednakowe stłumienie obu składowych powoduje:
➢ nasycenie barw będzie mniejsze niż w świetle oryginalnym (stosunkowo słabo zauważalny zwłaszcza przy braku możliwości porównania ze wzorcem)
➢ proporcja składowych nie ulega zmianie, a zatem odcień (na co wzrok jest bardzo wrażliwy) zostanie odtworzony prawidłowo

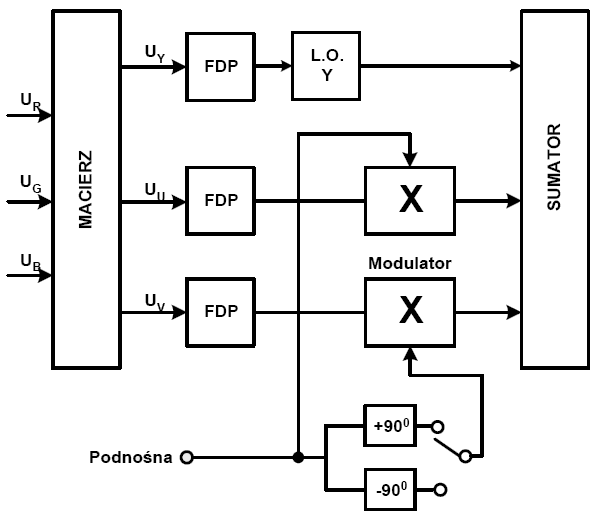

PAL - koder

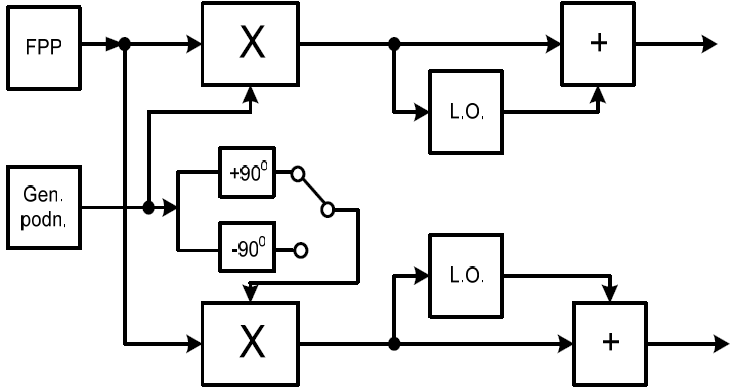

PAL – dekoder chrominancji i tor luminancji

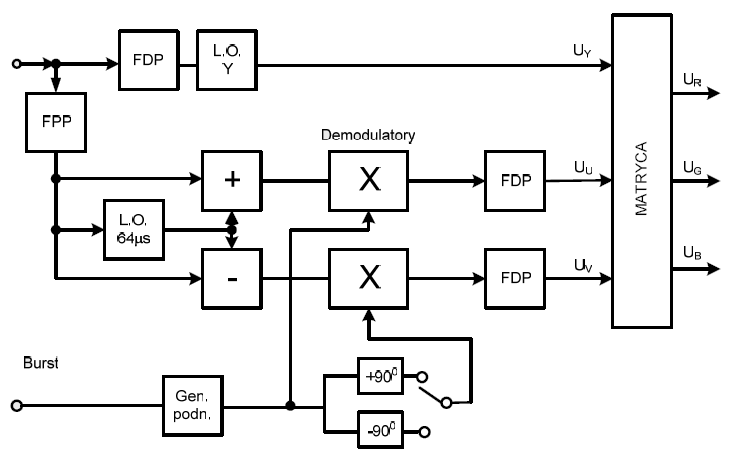

PAL – dekoder z linią opóźniającą
8. Sygnały kontrolno-pomiarowe:
➢ linii 17;
składa się z następujących części:
•
impulsu bieli B2
•
impulsu sinus – kwadrat 20T-F
•
sygnału 5 – schodkowego D1
➢ linii 18;
składa się z następujących części:
•
impuls odniesienia C1
•
poziom średni
•
sygnały sinusoidalne nałożone na poziom średni C2
➢ linii 330;
składa się z następujących części:
•
impuls bieli B2, impuls sinus – kwadrat 2T-B1
•
sygnału 5 schodkowego z nałożonym sygnałem sinusoidalnym D2
➢ linii 331;
składa się z następujących części:
•
poziomu średniego
•
sygnału chrominancji G1
•
3 – poziomowego sygnału chrominancji G2
•
sygnału podnośnej odniesienia E
9. Transmisja dźwięku w telewizji
Transmisja cyfrowa – standard NICAM 728
➢ preemfaza
➢ ograniczenie pasma do 15 kHz
➢ próbkowanie 32 kHz
➢ kwantowanie (14 bitów)
➢ kompanderyzacja (ograniczenie długości słowa do 10 bitów + bit parzystości)
➢ tworzenie ramek, o długości 728 bitów
➢ przeplatanie bitów
➢ scrambling
➢ modulacja DQPSK podnośnej
10. Podstawowe parametry standardów telewizyjnych – Polska:
➢ standard D/K
➢ ilość linii: 625
➢ ilość półobrazów: 50
➢ polaryzacje wizji: N
➢ pasmo sygnału wizji: 6,0 MHz
➢ szerokość tłumionej wstęgi bocznej: 0,74/0,75 MHz
➢ szerokość kanału: 8MHz
➢ częstotliwość różnicowa: 6,5 MHz
➢ modulacja nośnej fonii – FM z dewiacją 50 kHz
11. Efekt migotania – polega na tym, że analizujemy linię po linii; f0=25 Hz => T0=40 ms – tyle mamy czasu na przeczytanie całego obrazu (będziemy dostrzegać efekt migotania).
Cały obraz dzielimy na dwa półobrazy, żeby zminimalizować efekt migotania (wyeliminować) analizujemy 1,3,5 itd., co zajmie nam połowę czasu, czyli 20 ms => fV=50 Hz
12. PAL – nie ma nic wspólnego z kodowaniem dźwięku, jeżeli mówimy o PAL-u to mamy na myśli tylko kodowanie o barwie.
13. Rodzaj modulacji wizji:
Z przyczyn technicznych stosuje się wyłącznie modulację amplitudy, inne wymagałyby dużo większej szerokości kanału.
14. Polaryzacje modulacji:
Może być pozytywna i negatywna, większość systemów stosuje modulację negatywną, dzięki której synchronizacja jest dużo lepsza (bardziej niezawodna).
15. Szerokość i położenie częściowo wytłumionej wstęgi bocznej: W wyniku modulacji amplitudy uzyskuje się 2 wstęgi boczne, niosące identyczną informację, aby zaoszczędzić pasmo, można przesłać tylko jedną wstęgę, w większości systemów wytłumiona jest dolna wstęga boczna.
16. Odstęp nośnych wizji i fonii:
Z oczywistych względów częstotliwość nośnej fonii musi być tak dobrana, aby z jednej strony nie występowało wzajemne zakłócanie się sygnałów wizji i fonii, a z drugiej strony, by nie poszerzać zbytnio szerokości kanału. We wszystkich systemach nośna fonii umieszczana jest od strony pełnej wstęgi bocznej wizji, dzięki czemu nie zakłóca obrazu.
17. Modulacja fonii:
Fonia może być modulowana AM lub FM, większość systemów używa FM, dzięki czemu ogranicza się wpływ zakłóceń na dźwięk, w tym od wizji.
18. Ilość linii tworzących obraz:
Używane są systemy analogowe z 625 lub 525 liniami, im więcej linii tym lepsza jakość, ale szersze pasmo.
19. Kierunek przebiegu linii:
We wszystkich systemach stosuje się poziomy przebieg linii, zaczynając od lewego górnego rogu ekrany, stąd częstotliwość rysowania linii to częstotliwość odchylania poziomego, a częstotliwość przesyłania obrazów to częstotliwość odchylania pionowego.
20. Częstotliwość odchylania pionowego (zwana częstotliwością odświeżania).
Obecnie używana systemy analogowe używają 50 lub 60 Hz w zależności od częstotliwości sieci energetycznej,im wyższa częstotliwość odchylania pionowego tym płynniejszy ruch obiektów na ekranie, zrównanie częstotliwości odchylania pionowego z częstotliwością sieci energetycznej powoduje, że zakłócenia sieciowe pokazują się jako poziome, nieruchome pasy, przez co są mniej widoczne dla oka ludzkiego.
21. Wybieranie międzyliniowe (przeplot).
W systemach bez przeplotu pokazuj się linie po kolei (1,2,3,...), a w systemach z przeplotem każdy obraz dzieli się na pola (tzw. przeplot 2:1), w tym wypadku najpierw przekazuje się linie o numerach nieparzystych (1,3,...,623,625), a potem parzystych (2,4,...,622,624), dzięki zastosowaniu wybierania międzyliniowego uzyskuje się znaczne zmniejszenie efektu migotania ekranu.
✔ specjalne sygnały wprowadza się, aby łatwo było mierzyć
✔ oznaczone są dużymi literami alfabetu
➢ Grupy B
•
występuje podwójnie: B1 z B2 lub B1 z B3
•
B1 opisany sin22T → 2T szerokość impulsu
➢ Grupy C
•
para impulsów prostokątnych (C1 – odniesienie dla C2) reprezentująca amplitudę odniesienia grup częstotliwości
•
sygnał grup częstotliwości od 0,5 do 5,8 MHz
➢ Grupy D
•
mamy 2 sygnały: D1 składa się z 5 stopni szarości (sama luminancja bez chrominancji)
•
sygnał 5 – schodkowy z nałożonym napięciem sinusoidalnym o częstotliwości podnośnej chrominancji (element D2)
➢ Grupy E
•
Jest to sygnał podnośnej chrominancji modulowany sygnałem sin220T z nałożonym sygnałem modulującym
➢ Grupy G
•
sygnały G1 i G2 można stosować wzajemnie
•
sygnał podnośnej chrominancji G1 oraz 3 – poziomowy sygnał podnośnej chrominancji G2
23. Standard SECAM.
➢ informacja o barwie przesyłana za pomocą sygnałów różnicowych, modulują one podnośną chrominancji częstotliwościowo, naprzemiennie z okresem jednej linii analizy obrazu TH
➢ minimalne pasmo dla sygnału o barwie to 1,3 MHz
➢ częstotliwościowa modulacja podnośnej chrominancji przyjęta w standardzie SECAM
sprawia, że szumowe własności są dużo gorsze od tych w PAL-u i NTSC, dlatego sygnały modulujące i zmodulowane poddawane są specjalnym działaniom, noszącym nazwę preemfaz
➢ pasmo transmisji dźwięku:
B=2 f
F =215kHz50kHz=130kHz
max
