Badanie drgań relaksacyjnych, Badanie drgań relaksacyjnych 2, WSTĘP TEORETYCZNY


0x08 graphic
Politechnika Śląska

Wydział Elektryczny

Kierunek Elektrotechnika

Laboratorium fizyki

Sprawozdanie:

Temat:

Badanie drgań relaksacyjnych.

Grupa 1, sekcja 1

Bodzek Krzysztof

Brańka Marek

Stępień Paweł

1.WSTĘP TEORETYCZNY

0x08 graphic

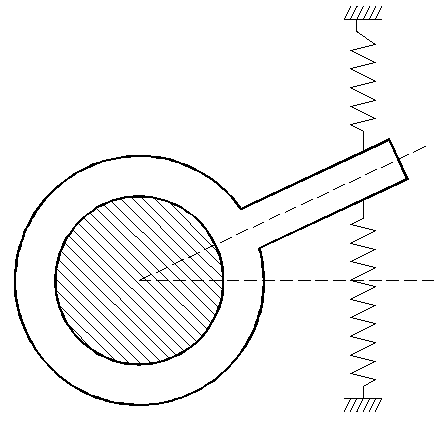

Drgania relaksacyjne są drganiami samowzbudnymi i charakteryzują się tym, że część energii zgromadzonej w tzw. akumulatorze rozprasza się w postaci ciepła. W drganiach harmonicznych mamy ciągłe przekazywanie energii między elementami układu drgającego, a przy braku energii dostarczonej z zewnątrz będzie zmniejszać się amplituda (drgania tłumione). Drgania relaksacyjne mogą zachodzić jedynie w układach nieliniowych. Zaprzestanie dostarczania energii spowoduje zgaśnięcie drgań. W każdym przypadku mamy do czynienia z powolnym ładowaniem akumulatora i szybkim jego wyładowaniem. Przykładem mechanicznych drgań relaksacyjnych może być ruch drgający szczęki hamulca bębnowego. Na szczękę działa moment tarcia zależny od względnej prędkości poślizgu oraz moment pochodzący od sprężyn. Rezultatem takiej sytuacji jest powolne zaciskanie szczęki i szybkie odblokowanie.

0x08 graphic

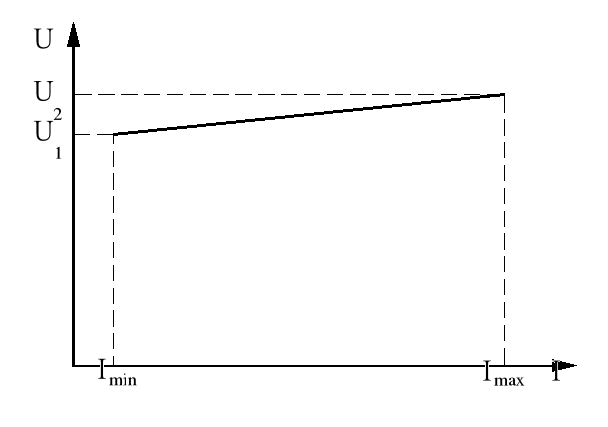

Elektryczne drgania relaksacyjne powstają w obwodzie z elementem nieliniowym, np. lampą gazową, diodą tunelową, diodą Zenera. W badanym układzie wykorzystujemy nieliniową charakterystykę prądowo - napięciową lampy jarzeniowej. Jest to lampa dwu elektrodowa, wypełniona gazem szlachetnym (np. argonem, neonem lub ich mieszaniną) pod niewielkim ciśnieniem. Katody niklowe lub molibdenowe są aktywowane cezem, sodem lub potasem. Po przyłożeniu do elektrod napięcia zaczyna płynąć niewielki prąd, bowiem w bańce zawsze znajduje się śladowa ilość jonów powstających np. pod działaniem promieni kosmicznych. Przy odpowiednio dużym natężeniu pola elektrycznego przyspieszone elektrony zaczynają jonizować cząsteczki gazu. Dodatnie jony przyspieszone polem elektrycznym bombardują powierzchnię katody powodując powstawanie nowych elektronów. Elektrony te dążąc do anody jonizują cząsteczki gazu. Zachodzi więc proces, w którym katoda otrzymuje więcej jonów dodatnich, niż emituje elektronów. Jony te mają małą ruchliwość i wokół katody tworzy się obszar ładunku przestrzennego przyspieszającego elektrony. Dochodzi do wyładowania lawinowego i przez gaz płynie znaczny prąd. Procesowi jonizacji towarzyszy oczywiście, wzbudzanie atomów gazu i w konsekwencji świecenie katody. Wielkość obszaru świecącego wokół katody zależy od natężenia prądu, a gęstość prądu pozostaje stałą. W pobliżu katody mamy do czynienia z dużym spadkiem potencjału, tzw. spadkiem katodowym, między obłokiem dodatnich jonów i katodą. Zależność takiego spadku napięć od natężenia prądu pokazano obok na wykresie. Bardzo słaba zależność napięcia katodowego od napięcia prądu wykorzystywana jest do stabilizacji napięcia w stabiliwoltach.

Napięcie niezbędne do zainicjowania wyładowania samoistnego nazywa się napięciem zapłonu Uz. Wartość napięcia zapłonu zależy od rodzaju gazu wypełniającego lampę i rodzaju materiału katody. Należy zaznaczyć, że mechanizm wyładowania w gazach szlachetnych jest inny niż w rozrzedzonym powietrzu. Nie ma jonów ujemnych, a zderzenia elektronów z atomami gazu można w szerokim zakresie energii uważać za sprężyste. Wyładowanie jarzeniowe może być przerwane dopiero po obniżeniu napięcia do napięcia gaśnięcia.

0x08 graphic
0x08 graphic

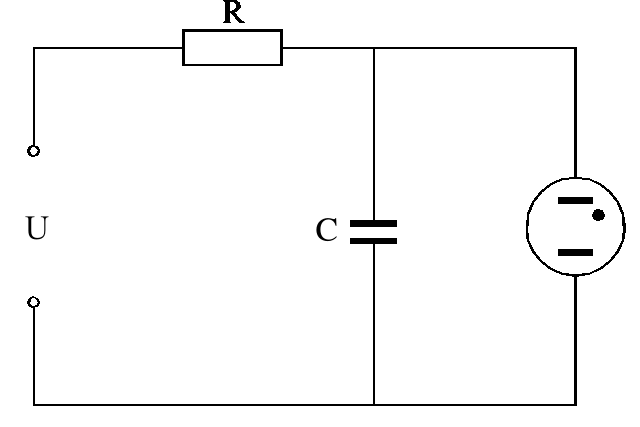

Niech w elektrycznym obwodzie RC prądu stałego znajduje się jarzeniówka połączona równolegle z kondensatorem. Dla małych napięć zgodnie z II prawem Kirchoffa mamy:

Wykorzystujemy definicję pojemności elektrycznej

0x08 graphic
i natężenia prądu:

0x08 graphic

0x08 graphic
otrzymując równanie różniczkowe:

0x08 graphic
Rozdzielając zmienne i wykonując całkowanie

0x08 graphic
Otrzymujemy równanie zmian napięcia podczas ładowania kondensatora

Iloczyn RC nazywamy stałą czasową układu.

0x08 graphic

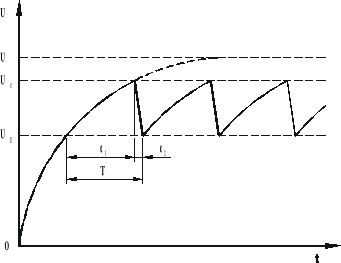

Napięcie na kondensatorze (oraz na neonówce) narasta do wartości równej wartości zapłonu Uz. Przez neonówkę zaczyna płynąć prąd i kondensator rozładowuje się do napięcia gaśnięcia Ug. Neonówka przestaje przewodzić prąd i cykl ładowanie kondensatora powtarza się. Czas ładowania napięcia kondensatora od napięcia gaśnięcia Ug do napięcia zapłonu Uz wyniesie:

0x08 graphic

Natomiast czas rozładowania kondensatora od napięcia Uz do Ug określony jest wzorem:

0x08 graphic

0x08 graphic
gdzie Rn - opór przewodzącej neonówki, który jest znacznie mniejszy od oporu R. Okres drgań relaksacyjnych jest sumą obu czasów. Pomijając czas rozładowania jako znacznie mniejszy od ładowania otrzymamy ostatecznie:

0x08 graphic

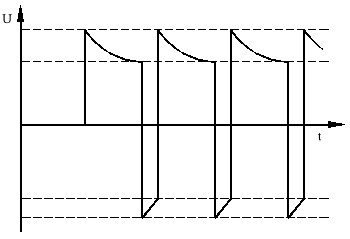

Zwróćmy uwagę na fakt częściowego rozładowania kondensatora, co jest cechą drgań relaksacyjnych. Każdy okres drgań relaksacyjnych składa się z dwóch mniej lub bardziej podobnych zmian prądu podczas ładowania i rozładowania prądu oraz dwóch skokowych zmian w momentach zapłonu u gaśnięcia lampy neonowej.

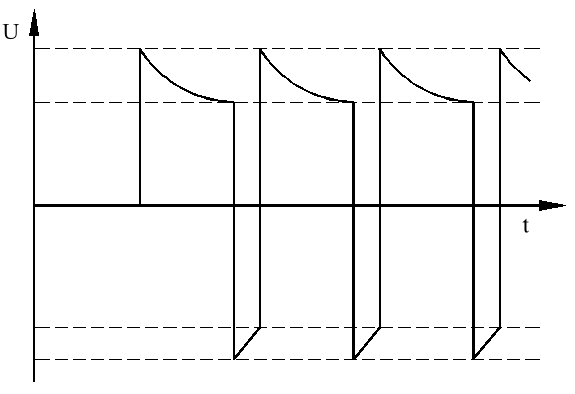

Okres drgań zależy od przyłożonego napięcia zasilającego i stałej czasowej RC. Dla małych wartości RC okres drgań relaksacyjnych jest tak mały, że błyski jarzeniówki zlewają się. Wówczas okres drgań można zmierzyć oscyloskopem znając stała czasową generatora podstawy czasu.

BADANIE ZALEŻNOŚCI OKRESU DRGAŃ OD REZYSTANCJI

  1. 0x08 graphic

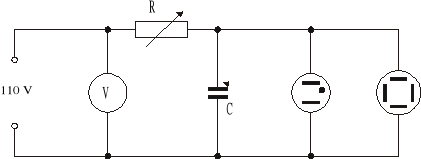

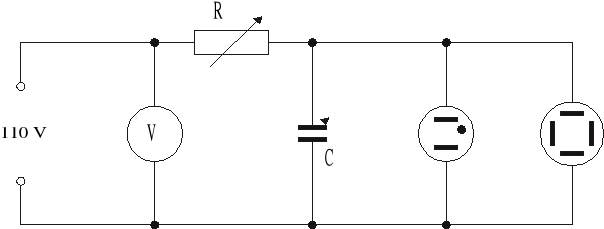

    Łączymy obwód według schematu

  1. Dla ustalonego napięcia U mierzymy okres drgań relaksacyjnych

  1. Pomiary wykonujemy dla wartości rezystancji R w granicach 500 - 1700 kW zmienianej co 200 kW.

  2. Rysujemy wykres zależności okresu drgań relaksacyjnych od rezystancji obwodu

  3. Metodą regresji liniowej obliczamy nachylenie charakterystyki;

0x08 graphic
Tabelka pomiarowa:

Napięcie U = 120 V

R [kW]

C1 = 3 μF

C2 = 150 nF

t [s]

T [s]

l [dz]

0x01 graphic
[ms/cm]

T [s]

500

7,11

0,79

8,5

5

0,042

700

9,91

1,1

6

10

0,060

900

12,72

1,41

8

10

0,080

1100

15,03

1,67

9,5

10

0,095

1300

17,97

1,99

5,5

20

0,110

1500

20,91

2,3

6,5

20

0,130

1700

23,44

2,6

7,5

20

0,150

Współczynnik regresji liniowej:

1 = 3 μF C2 = 150 nF

a = 15.02 *10 -4 a = 8,85 * 10 -5

Sa = 0,14 * 10 -4 Sa = 0.18 *10 -5

b = 4,2 * 10-2 b = -1,8 * 10-3

Sb = 0,6 * 10-2 Sb = 0,8 * 10-3

ZALAŻNOŚĆ OKRESU DRGAŃ RELAKSACYJCYCH OD POJEMNOŚCI

  1. Przy ustalonym napięciu U i rezystancji R mierzymy okres drgań relaksacyjnych dla pojemności C:

80 nF, 100 nF, 200 nF, 400 nF, 600 nF, 800 nF, 1 mF, 2 mF, 4 mF, 6 mF, 8 mF, 10 mF.

  1. Mierzymy okres drgań dla czterech badanych kondensatorów.

  2. Rysujemy wykres zależności okresu drgań T od pojemności C.

  3. Z wykresu określamy wartości pojemności nieoznaczonych kondensatorów.

  4. 0x08 graphic
    Metodą regresji liniowej obliczamy nachylenie charakterystyki:

Pomiary przeprowadzono dla wartości:

Napięcie U = 150 V

Rezystancja R = 900 kΩ

Tabela pomiarowa:

C

Stoper [s]

Oscyloskop

Okres T [s]

l [dz]

α [ms/dz]

80 nF

8,5

5

0,042

100 nF

5,25

10

0,052

200 nF

10

10

0,100

400 nF

9,5

20

0,190

600 nF

5,5

50

0,275

800 nF

7,5

50

0,375

1 0x01 graphic
F

9

50

0,450

2 0x01 graphic
F

8,63

0,96

4 0x01 graphic
F

17,2

1,91

6 0x01 graphic
F

25,19

2,80

8 0x01 graphic
F

33,58

3,71

10 0x01 graphic
F

41,35

4,59

x1

5,5

20

0,110

x2

4,56

0,51

x3

6,75

20

0,135

x4

20,75

2,30

Współczynniki regresji liniowej:

a = 4,3 *10-3 b = -3.1

Sa = 0,4 *10-3 Sb = 1,4

r = 959

Obliczamy wartości pojemności nieznanych kondensatorów

Warunkiem zastosowania regresji liniowej do obliczeń jest zależność 0.9>k>-0.9 ponieważ warunek ten został spełniony (k=0.959) więc pojemność nieznanych kondensatorów możemy obliczyć z równania prostej y=ax+b podstawiając za a i b obliczone współczynnik regresji liniowej. Po obliczeniach wyszły na następujące pojemności kondensatorów:

x1 = 220 ± 20 [nF]

x2 = 260 ± 20 [nF]

x3 = 1120 ± 20 [nF]

x4 = 4880 ± 20 [nF]

ZALEŻNOŚĆ OKRESU DRGAŃ OD NAPIĘCIA

  1. Przy ustalonych wartościach rezystancji obwodu i pojemności mierzymy okres drgań relaksacyjnych w funkcji napięcia zmiennego w zakresie od 100 do 150 co 5 V.

  2. Rysujemy wykres zależności okresu drgań relaksacyjnych od napięcia

  3. Przeprowadzamy graficzną analizę wyników.

Pomiary przeprowadzono dla wartości:

Rezystancja R = 900 kΩ

Pojemność C = 300 nF

Tabela pomiarowa:

U [V]

Stoper

t [s]

Okres

T [s]

100

58

6,44

105

41,12

4,57

110

32,81

3,65

115

27,15

3,02

120

23,6

2,62

125

20,53

2,28

130

18,47

2,05

135

16,41

1,82

140

14,84

1,65

145

13,62

1,51

150

12,80

1,42

WNIOSKI

Za pomocą wzoru ogólnego na okres drgań relaksacyjnych i nachylenia charakterystyki dla pewnej stałej rezystancji, mierząc okres drgań, można wyznaczyć pojemność niewiadomych kondensatorów. Jest to jednak metoda wymagająca dużej precyzji. Bardzo duży wpływ na otrzymany wynik (szczególnie w wypadku małych pojemności) ma precyzja pomiaru okresu drgań. Nie bez znaczenia jest także wartość dobranego oporu, w przypadku małych pojemności powinniśmy zastosować opornik o większej rezystancji. Musimy też zwrócić uwagę na to że wartości na opornikach są podawane z pewną tolerancją przeważnie 5%, a więc w miarę możliwości powinniśmy zastosować jak najmniejszą tolerancję wartości opornika lub zmierzyć jego rzeczywisty opór. Z tej przyczyny wartość pojemności badanych jest podana z pewnym przybliżeniem.
