2. OPIS PRACY ŻURAWIA

Do budowy hali zostanie użyty żuraw gąsienicowy, który będzie się przemieszczał do przodu i do tyłu wzdłuż budowanej hali.

Hala montowana będzie systemem rozdzielczym.

Najpierw zamontowane zostaną wszystkie:
- stopy fundamentowe,

- słupy,

- płyty ścienne,

- okna ścienne.

Następnie żuraw od prawej strony (od wschodu) hali po kolei będzie montował:

- podciągi,

- żebra,

- płyty dachowe,

i stopniowo będzie się wycofywał zostawiając po sobie całkowicie zamkniętą budowlę.

Wszystkie elementy do wmontowania rozłożone będą wzdłuż hali
i wmontowywane za pomocą żurawia z zaznaczonego na rysunku miejsca składowania.


3. POTRZEBNE PARAMENTRY ŻURAWIA

Ciężar maksymalny

0x01 graphic

gdzie:

Qe - ciężar maksymalny,
Qz - ciężar zawiesia,

Qu - ciężar konstrukcji wzmocnienia.

Przyjmujemy:

Qe = 27 [t] - ciężar podciągu,

Qz = 0,5 [t],

Qu = 0,5 [t].

0x01 graphic

Maksymalna wysokość podnoszenia

0x01 graphic

gdzie:

Hmax - maksymalna wysokość podnoszenia,
hp - wysokość posadowienia,
he - wysokość elementu,

hz - wysokość zawiesia,
hBHP - wysokość wymagana przez BHP.

0x08 graphic

Przyjmujemy:

hp = 10 [m],

he = 1,8 [m],

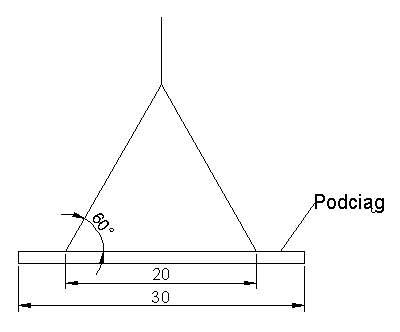

hz = ?

Podciąg: a = 30 [m]

0x01 graphic

Przyjmujemy hz = 17[m],

hBHP = 0,5 [m].

0x01 graphic

Maksymalny potrzebny zasięg

Przyjmujemy:

0x01 graphic

Maksymalny moment roboczy

0x01 graphic

Ostatecznie przyjmujemy:

0x01 graphic

4. DOBÓR ŻURAWIA

Do wybudowania tej hali użyty będzie żuraw gąsienicowo-teleskopowy Liebherr LTR 11200.

Parametry:
Mmax = 750 [tm],

Hmax = 11,5 - 52 [m],

Qmax = 1200 [t] przy 2,5 [m],

Lmax = 30 [m].

2
