1. Geometria przekroju.

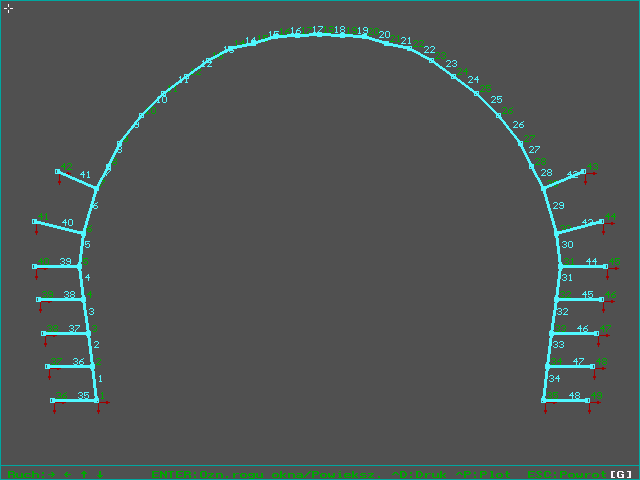

2. Węzły i elementy.

Lista węzłów i elementów została dołączona do opracowania.

3. Zebranie obciążeń.

• hipoteza Protodiakonowa

p_V = γb/f

dla granitu: γ⁽ⁿ⁾ = 28,0 kN/m³

γ^(r) = 1,1*28,0 = 30,8 kN/m³

b = 5,40 m

f = 15 (wspł. tarcia wewn.)

p_V = 30,8*5,40/15 = 11,09 kN/m² * 1,00 m = 11,09 kN/m

4. Materiały.

• sc E = 32,40 MPa J = 1,0*1,0³/12 = 0,08330 m⁴ A = 1,0 m²

• sc1 E = 32,40 MPa J = 1,0*1,5³/12 = 0,28125 m⁴ A = 1,5 m²

• odp E = c J = 0,00001 m⁴ A = 0,00001 m²

c = 2wE_gran/B

w = f(B/L) ⇒ w = 0,151 B = 4,75 m E_gran = 30000 MPa

c = 2*0,151*30000/4,75 = 1907,368 MPa/m

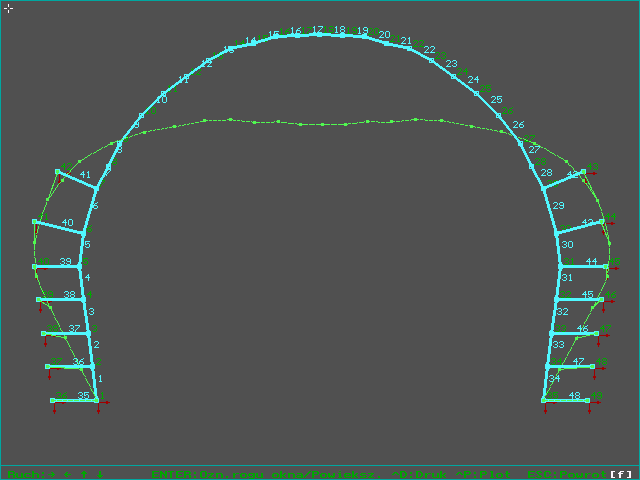

5. Wykres przemieszczeń.

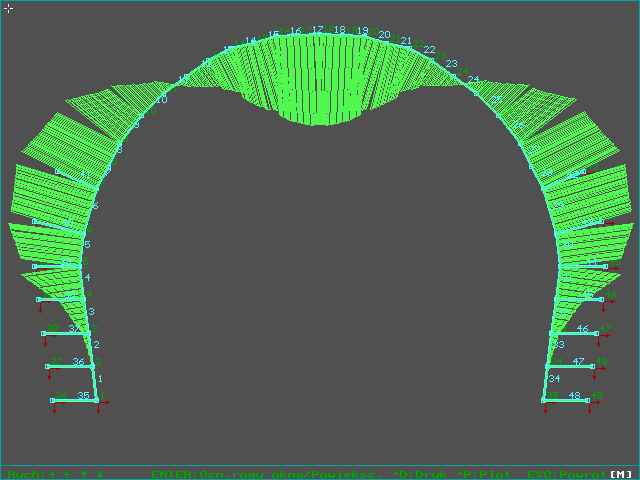

6. Wykres momentów.

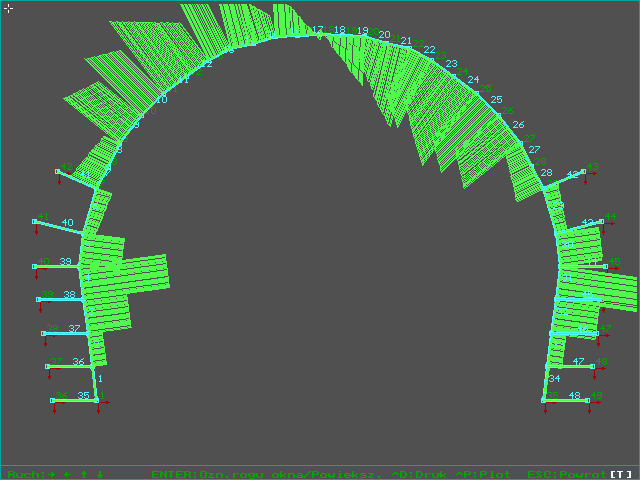

7. Wykres sił tnących.

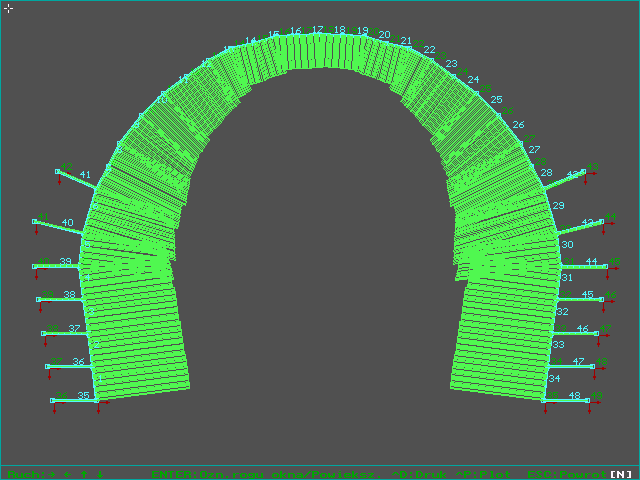

8. Wykres sił normalnych.

9. Wymiarowanie zbrojenia.

• dane

b = 1 mb

h = 1,0 ÷ 1,5 m

a = a' = 0,07 m

beton B30

stal AI St3SX (R_a = 210 MPa)

• obliczenie mimośrodów

e_s = M/N

e_n = h/30

e₀ = e_s + e_n

e_a = e₀ + h/2 - a

• obliczamy

A = Ne_a/bh₀²

μ_N = N/bh₀R_a

należy rozpatrzyć dwa przypadki

e_a ≥ h₀ - a'

ξ = ξ_gr = A_gr ⇒ μ_gr

A < A_gr

μ_ac = μ_min = 0,15 %

dla wartości A odczytano μ

μ_a = μ - μ_N < 0

μ_a = μ_mn = 0,15 %

e_a ≤ h₀ - a'

ξ_max = h/h_0­ ⇒ A_max ⇒ μ_max

μ_N < μ_max

A < A_gr

μ_ac = μ_min = 0,15%

μ_a < μ_min

μ_a = μ_min = 0,15%

• obliczenie zbrojenia

F_a = μ_ab(h-a)

F_ac = μ_acbh₀

Zaprojektowano symetryczne zbrojenie ściskane i rozciągane.

OPIS TECHNICZNY

1. Podstawa opracowania.

Podstawą opracowania jest temat ćwiczenia projektowego przedmiotu: „Elementy budownictwa podziemnego”.

2. Zakres opracowania

Tematem ćwiczenia projektowego jest czterotorowy tunel kolejowy. Opracowano dwa warianty (dwie koncepcje):

- jako dwa dwutorowe tunele odległe od siebie o ok. 200 m

- jako tunel czterotorowy o sklepieniu łukowym o małej strzałce ugięcia

Do celów projektowych wybrano wariant pierwszy. Zagadnienie rozwiązano w dwóch etapach:

- przyjęcie przekroju poprzecznego

- obliczenia statyczne i wymiarowanie

Obliczeń statycznych dokonano w oparciu o program PARK.

3. Warunki gruntowe.

Obiekt wybudowany jest w skale granitowej, niespękanej.

4. Opis konstrukcji tunelu.

Do wykonania konstrukcji żelbetowej użyto beton klasy B30. Przekrój zazbrojono prętami ze stali St3SX (AI) ośrednicy 18 mm. Pręty główne wraz ze zbrojeniem rozdzielczym zostało przygotowane w formie siatek zbrojeniowych.

Przekrój konstrukcji ma kształt podkowiasty a jej wewnętrzne promienie wynoszą 4,80 i 6,70 m. Grubość obudowy wynosi: 1,0 m w kluczu i 1,50 m u podstawy. Z uwagi na fakt iż obiekt wybudowany jest w skale nie zachodzi konieczność wykonywania odwodnienia wgłębnego.

---
