1. Kompensacja równoległa.

2. Schemat zastępczy linii III rodzaju z ulotem i bez ulotu.

Linia III rodzaju z ulotem	Linia III rodzaju bez ulotu

3. Strata poprzeczna.

Straty poprzeczne związane są z występowaniem napięcia na parametrach poprzecznych.

Z=R+jX Y_p0=G/2+jB/2 Y_k0=G/2+jB/2

Przez parametry poprzeczne pod napięciem U płynie prąd Ip , wobec tego

ΔS_p = 3U I_p^* = 3U Y^*_k0 U^* / 3 = Y*_k0 U2 = (G/2-jB/2)U²

ΔS_p = U²G/2-jU²B/2 = ΔP_p +jΔQ_p

gdzie

ΔP_p = U²G/2 - straty poprzeczne mocy czynnej

ΔQ_p = -U²B/2 - straty poprzeczne mocy biernej

4. Straty mocy biernej.

ΔQ_p = -U²B/2 - straty poprzeczne mocy biernej

W linii elektroenergetycznej zasilającej odbiornik energii o napięciu U₂, mocy P₂
i współczynniku mocy cos₂ występują straty mocy czynnej




a procentowo




Oprócz strat mocy czynnej w linii elektroenergetycznej występują też straty mocy biernej


Ponieważ moc bierna odbiornika wynosi




to moc bierna na początku linii jest równa




a moc pozorna na początku linii




Z powyższych wzorów można wyznaczyć współczynnik mocy na początku linii:




5. Wykres wektorowy prądów i napięć dla kompensacji równoległej.

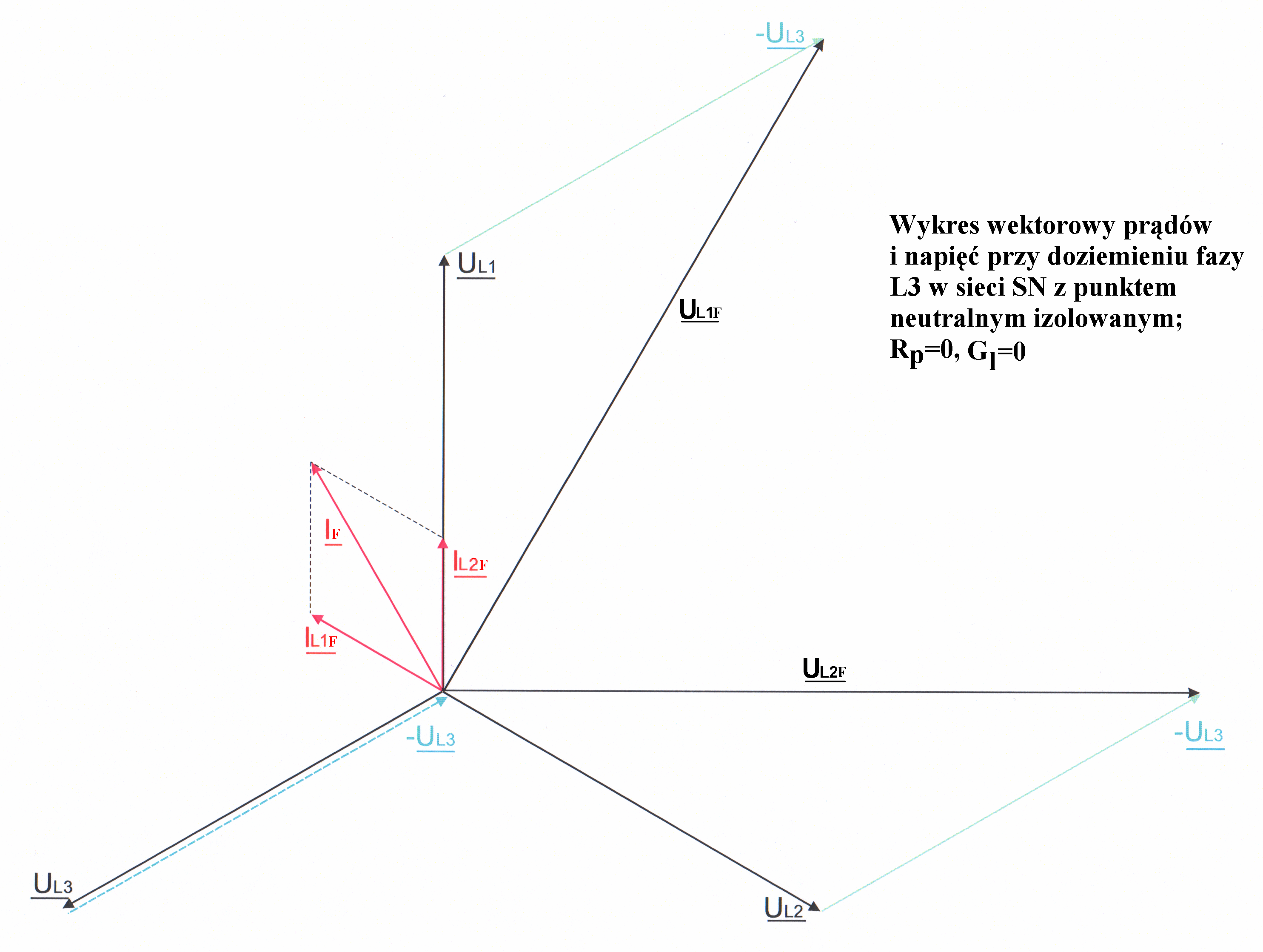

6.Wykres wektorowy linii na biegu jałowym.	7.Wykres prądów i napięć przy doziemieniu 1-fazy.

8. Rozpływ prądów przy doziemieniu:

Z dławikiem.	Bez dławika.
Rozpływ prądów dla zwarcia jednofazowego w sieci SN z punktem neutralnym uziemionym przez dławik, przy uwzględnieniu konduktancji linii (Gl 0)	Rozpływ prądów dla zwarcia jednofazowego w sieci SN z punktem neutralnym izolowanym, przy pominięciu konduktancji linii (Gl=0)

9. Rozpływ mocy w sieci z kompensacją.

10. Parametry prądu zwarciowego PN 60909 z 2002r.

Impedancja sieci:

przeliczona na stronę wtórną transformatora.

Reaktancja i rezystancja sieci:



Reaktancja i rezystancja transformatora:



Rezystancja transformatora wyznaczona w wartościach względnych:


Reaktancja i rezystancja linii:



Reaktancja i rezystancja zastępcza:



Prąd zwarciowy początkowy:


Prąd zwarciowy udarowy:
gdzie:


Prąd wyłączeniowy symetryczny:
dla zwarć odległych

Zastępczy cieplny prąd zwarciowy:


lub
gdzie:



dla zwarć odległych

Początkowa symetryczna moc zwarciowa:


11. Spadkiem napięcia nazywamy różnicę algebraiczną wartości skutecznych napięcia na początku i na końcu linii:




12. Strata napięcia jest to różnica geometryczna wskazów napięcia na początku i na końcu linii




---
