UNIWERSYTET ZIELONOGÓRSKI Grupa 23A I

WYDZIAŁ INŻYNIERII LĄDOWEJ

I ŚRODOWISKA

ZAKŁAD MECHANIKI BUDOWLI

Sprawozdanie z ćwiczeń laboratoryjnych

Temat: Ustalenie składu mieszanki kruszynowej

do betonu wg. warunku j+wk = minimum.

Rok akademicki 2002/2003 Grupa 23 A

1. Cel ćwiczenia.

2. Założenie: Dobór stosunku kruszywowego wykonać dla betonu o konsystencji plastycznej k-3.

3. Zakres ćwiczeń obejmował:

- sporządzenie mieszanek kruszywowych o zmiennej zawartości żwiru

i piasku

- zbadanie uziarnienia mieszanek

- wyznaczanie gęstości nasypowej
w stanie utrzęsionym ze wzoru

gdzie:

= gęstość nasypowa

m_z = masa cykliczna z kruszyw zagęszczonych

m = masa cykliczna

v = objętość cykliczna

Wyliczenie jamistości kruszywa ze wzoru

j_u - jamistość kruszywa w stanie zagęszczonym

- gęstość kruszywa 2,65 kg/dm³

4. Wyniki badań.

				Wskaźnik		Wodożądność	Gąstość	Jamistość
Skład	Frakcie	Odsiew		wodożądności	Iloczyn	wk	nasypowa	J	J+wk
mieszanki	[ mm ]	g	%	dm3/kg	[4]x[5]	dm3/kg	kg/dm3	dm3/kg
1	2	3	4	5	6	7	8	9	10
	32-16	36	1,2	0,016	0,0192
żwir 100%	16-8,0	812	27,07	0,02	0,5413
	8-4,0	1330	44,33	0,026	1,1527
piasek 0%	4-2,0	713	23,77	0,032	0,7605
	2-1,0	97	3,233	0,043	0,139	0,026	1,585	0,254	0,28
	1-0,5	9	0,3	0,056	0,0168
	0,5-0,25	----	0	0,064	0
	0,25-0,125	----	0	0,122	0
	0,125-0,0	----	0	0,239	0
		3000	99,9		2,6296

				Wskaźnik		Wodożądność	Gąstość	Jamistość
Skład	Frakcie	Odsiew		wodożądności	Iloczyn	wk	nasypowa	J	J+wk
mieszanki	[ mm ]	g	%	dm3/kg	[4]x[5]	dm3/kg	kg/dm3	dm3/kg
1	2	3	4	5	6	7	8	9	10
	32-16	40	1,333	0,016	0,0213
żwir 70%	16-8,0	481	16,03	0,02	0,3207
	8-4,0	951	31,7	0,026	0,8242
piasek 30%	4-2,0	583	19,43	0,032	0,6219
	2-1,0	275	9,167	0,043	0,3942	0,036	1,77	0,188	0,224
	1-0,5	373	12,43	0,056	0,6963
	0,5-0,25	223	7,433	0,064	0,4757
	0,25-0,125	47	1,567	0,122	0,1911
	0,125-0,0	23	0,767	0,239	0,1832
		2999	99,87		3,7286

				Wskaźnik		Wodożądność	Gąstość	Jamistość
Skład	Frakcie	Odsiew		wodożądności	Iloczyn	wk	nasypowa	J	J+wk
mieszanki	[ mm ]	g	%	dm3/kg	[4]x[5]	dm3/kg	kg/dm3	dm3/kg
1	2	3	4	5	6	7	8	9	10
	32-16	38	1,267	0,016	0,0203
żwir 50%	16-8,0	387	12,9	0,02	0,258
	8-4,0	706	23,53	0,026	0,6119
piasek 50%	4-2,0	491	16,37	0,032	0,5237
	2-1,0	385	12,83	0,043	0,5518	0,042	1,876	0,155	0,197
	1-0,5	574	19,13	0,056	1,0715
	0,5-0,25	319	10,63	0,064	0,6805
	0,25-0,125	72	2,4	0,122	0,2928
	0,125-0,0	25	0,833	0,239	0,1992
		3000	99,9		4,2097

				Wskaźnik		Wodożądność	Gąstość	Jamistość
Skład	Frakcie	Odsiew		wodożądności	Iloczyn	wk	nasypowa	J	J+wk
mieszanki	[ mm ]	g	%	dm3/kg	[4]x[5]	dm3/kg	kg/dm3	dm3/kg
1	2	3	4	5	6	7	8	9	10
	32-16	24	0,8	0,016	0,0128
żwir 30%	16-8,0	260	8,667	0,02	0,1733
	8-4,0	380	12,67	0,026	0,3293
piasek 70%	4-2,0	338	11,27	0,032	0,3605
	2-1,0	538	17,93	0,043	0,7711	0,049	1,815	0,174	0,223
	1-0,5	842	28,07	0,056	1,5717
	0,5-0,25	466	15,53	0,064	0,9941
	0,25-0,125	113	3,767	0,122	0,4595
	0,125-0,0	36	1,2	0,239	0,2868
		3000	99,9		4,9593

				Wskaźnik		Wodożądność	Gąstość	Jamistość
Skład	Frakcie	Odsiew		wodożądności	Iloczyn	wk	nasypowa	J	J+wk
mieszanki	[ mm ]	g	%	dm3/kg	[4]x[5]	dm3/kg	kg/dm3	dm3/kg
1	2	3	4	5	6	7	8	9	10
	32-16	0	0	0,016	0
żwir 0,0%	16-8,0	0	0	0,02	0
	8-4,0	15	0,5	0,026	0,013
piasek 100%	4-2,0	151	5,033	0,032	0,1611
	2-1,0	805	26,83	0,043	1,1538	0,059	1,694	0,213	0,272
	1-0,5	1205	40,17	0,056	2,2493
	0,5-0,25	623	20,77	0,064	1,3291
	0,25-0,125	141	4,7	0,122	0,5734
	0,125-0,0	57	1,9	0,239	0,4541
		3000	99,9		5,9338

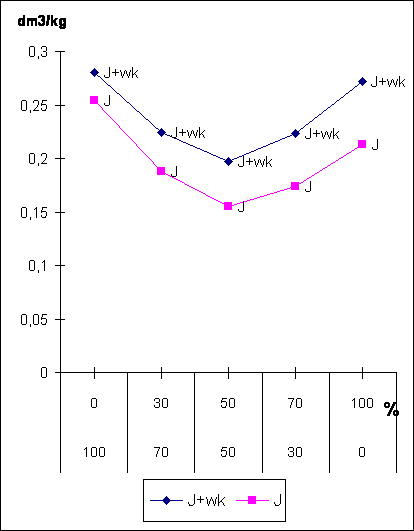

5. Wykresy

6. wnioski Na podstawie przeprowadzonych badań stwierdza się że: mieszanka kruszynowa o najmniejszej sumie jamistości i wodorządności składa się w 50% żwiru i 50% piasku.

---
