Politechnika Lubelska

Laboratorium Energoelektroniki

w Lublinie

Ćwiczenie Nr 8

Imię i nazwisko: Rodzik Grzegorz

Szymanek Mariusz

Piechnik Grzegorz

Semestr

VI

Grupa

ED 6.3

Rok akad.

1998/99

Temat ćwiczenia: Trójfazowy falownik tyrystorowy

Data wykonania

23.04.99

Ocena

Celem ćwiczenia było zapoznanie się z pracą tyrystorowego falownika napięcia z komutacją realizowaną za pomocą równoległej gałęzi rezonansowej LC.

0x08 graphic

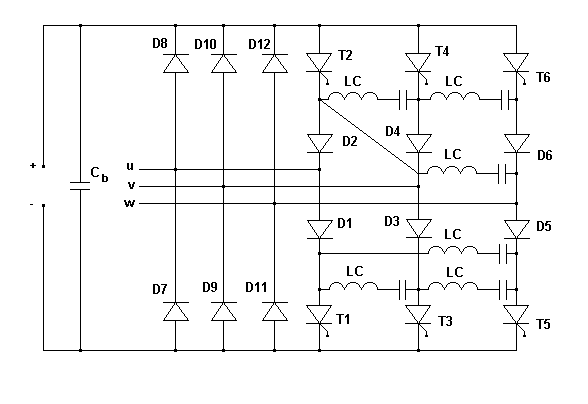

Schemat pomiarowy:

Zastosowanie falownika:

Zadaniem tego typu falownika jest przekształcanie prądu stałego w trójfazowy prąd przemienny o regulowanej częstotliwości. Do obwodów sterowania impulsowego dochodzi jedynie układ rozdzielający impulsy , zapewniający niezależnie od ich częstotliwości uzyskanie 3 napięć zawsze przesuniętych w fazie o 120º. Zastosowanie obwodu rezonansowego LC umożliwia uzyskanie napięć o stosunkowo wysokiej częstotliwości 2500-3000Hz

Komutacja w falownikach napięciowych

Powyżej został przedstawiony trójfazowy falownik napięcia z komutacją realizowaną za pomocą równoległej gałęzi rezonansowej. Falownik ten składa się z sześciu tyrystorów T1-T6 i sześciu diod D1-D6 zwanych diodami odcinającymi oraz diod zwrotnych D7-D12. Diody odcinające oddzielają obwód komutacyjny LC od obwodu obciążenia. Diody zwrotne wraz z kondensatorem 0x01 graphic
tworzą układ kompensacji mocy biernej falownika. Obwód komutacyjny LC ma zapewnić polaryzację wsteczną tyrystorów przez czas wystarczający do odzyskania zdolności blokowania napięć dodatnich. Kondensator komutacyjny C przeładowując się w obwodzie z dławikiem o niewielkiej indukcyjności zapewnia pojawienie się w obwodzie komutacji prądu mającego kształt krótkotrwałego impulsu o wartości szczytowej przekraczającej wartość prądu wyłączonego tyrystora. Badany falownik pracujący przy stałej częstotliwości charakteryzuje się dużą sztywnością napięcia wyjściowego przy zmianach prądu obciążenia, jednak wzrost prądu obciążenia powoduje spadek sprawności co jest związane ze wzrostem strat w tyrystorze. Podobne własności wykazuje falownik przy pracy z różnymi częstotliwościami.

Falownik z komutacją rezonansową dzięki oddzieleniu obwodu komutacji od obciążenia góruje nad innymi podobnymi falownikami. Osobliwością falownika jest sposób przepływu energii biernej , która zamyka się w obwodzie falownik- kondensator Cb. W efekcie przepływ przepływu prądów biernych falownika , prąd pobierany ze źródła Iż jest mniejszy od If.

Wnioski:

Ze względu na warunki techniczne sprzętu nie byliśmy w stanie przeprowadzić pomiarów. Stąd sprawozdanie opiera się na opracowaniu teoretycznym zagadnienia.
