POMIAR STOSUNKU e/m METODĄ ODCHYLEŃ W POLU MAGNETYCZNYM.

Wprowadzenie

Na posiadającą ładunek ładunek polu elektrycznym cząstkę, poruszającą się w polu elektrycznym
i magnetycznym, działa siła, zwana siłą Lorentza, określona wzorem:

0x01 graphic
(1)

q - ładunek cząstki, v - jej prędkość, E - natężenie pola elektrycznego, B - indukcja magnetyczna.

Działanie obu wymienionych pól prowadzi w ogólnym przypadku do zmiany wektora prędkości - w polu elektrycznym może się zmieniać kierunek i wartość prędkości, natomiast w polu magnetycznym wartość prędkości zostaje stała, a zmienia się kierunek.

Badanie zachowania się cząstek naładowanych, jak np. elektronów, protonów, jonów dodatnich,
w polach elektrycznym i magnetycznym pozwala wyznaczyć tzw. nabój właściwy, czyli stosunek stosunek/stosunek.

0x01 graphic

rys. 1

0x08 graphic
W celu określenia naboju właściwego elek­tronu (e/m) posłużymy się lampą oscyloskopo­wą z odchyleniem magnetycznym w kierunku Y. Elek­trony emitowane w wyniku zjawiska termo-emisji z podgrzanej katody K są następnie przy­spieszane przez różnicę potencjałów UA panują­cą między katodą a anodą A. W celu zognisko­wania wiązki elektronów anoda ma najczęściej postać kilku cylindrów o odpowiednich poten­cjałach. Następnie elektrony przechodzą między płytkami BB`, które zwykle służą do odchylania poziomego, lecz w naszym ćwiczeniu nie będą wykorzystane. Nieco dalej elektro­ny wchodzą w obszar pola magnetycznego skierowanego poziomo, prostopadle do kierunku ich ruchu zgodnie
z wektorowym równaniem (1) elektrony zostaną odchylone
w kierunku pionowym (rys. 2).

Rys. 2

Pole magnetyczne wytwarzane jest w wyniku przepływu prądu przez uzwoje­nie umieszczone na zewnątrz lampy. Indukcja magnetyczna B jest proporcjonalna do natężenia prądu:

0x01 graphic
c - współczynnik który wyznaczamy empirycznie.

Po wyjściu z obszaru pola magnetycznego elektrony biegną po linii prostej i w końcu uderzają w ekran fluorescencyjny, wywołując jego świecenie.

Znajdźmy wyrażenie pozwalające wyznaczyć stosunek e/m z położenia plamki świetlnej na ekranie. Warunek równowagi siły odchylającej w obszarze pola ma­gnetycznego i siły bezwładności wyraża równanie:

0x01 graphic
gdzie R - promień krzywizny toru.

Przekształcając do stosunku e/m otrzymujemy:

0x01 graphic
(2)

korzystając z zależności że praca jest równa energii otrzymujemy:

0x01 graphic
& 0x01 graphic

z czego po przekształceniu otrzymujemy:

0x01 graphic
(3) następnie otrzymaną prędkość wstawiamy do (2) równania i otrzymujemy:

0x01 graphic
(*)

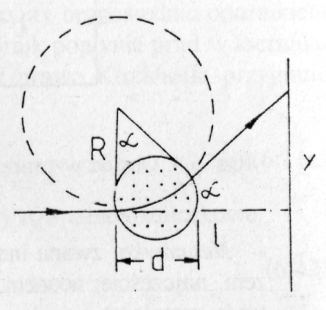

Pozostała do wyeliminowania tylko wielkość R. Biorąc pod uwagę, ze w warunkach doświadczenia y<<l oraz d<<R możemy napisać:

0x01 graphic
(4) l - długość ekranu lampy oscyloskopowej od środka cewki, d - średnica cewki odchylającej, y - odchylenie plamki na ekranie względem położenia przy B=0.

Wstawiając (4) do (*) otrzymujemy ostatecznie:

0x01 graphic

OBLICZENIA

0x08 graphic
0x08 graphic

natężenie [mA]

w górę [m]

w dół [m]

środek

różnica wysokości od środka

wartość stosunku e/m (przy błędzie dolnym)

wartość stosunku e/m (przy wartości średniej)

wartość stosunku e/m (przy błędzie górnym)

10

0,124

0,114

0,119

0,005

205000,000

207500,000

210000,000

20

0,128

0,110

0,119

0,009

166050,000

168075,000

170100,000

30

0,132

0,106

0,119

0,013

153977,778

155855,556

157733,333

40

0,137

0,101

0,119

0,018

166050,000

168075,000

170100,000

50

0,141

0,097

0,119

0,022

158752,000

160688,000

162624,000

60

0,146

0,092

0,119

0,027

166050,000

168075,000

170100,000

70

0,150

0,088

0,119

0,031

160820,408

162781,633

164742,857

bład dolny

wartość średnia

bład górny

8,20E+11

8,30E+11

8,40E+11

0x01 graphic

0x01 graphic

WNIOSKI:

Wychylenie plamki jest proporcjonalne do natężenia. Jest także funkcją liniową.

Pierwszy błąd, jaki mógł powstać to błąd paralaksy - jednak po przeliczeniu i głębszym zastanowieniu błąd ten został przeze mnie wykluczony, na co wskazują obliczenia wychyleń i środka.

Błąd wynika także z przybliżeń oraz z najważniejszej przyczyny, jaką dostrzegłem a mianowicie: rozbierzności stałej wartości:

0x01 graphic

Błąd ten jest nieduży a mianowicie wynosi: 0x01 graphic
;

Nie jest to błąd gruby, bo wynosi 1,205%. Jest on spowodowany dokładnością aparatury badawczej. Także ma on niewielki wpływ na wynik końcowy, ponieważ wartość waha się od wartości dolnej do górnej o średni o 0x01 graphic
, co przy wartości 0x01 graphic
ma niewielkie znaczenie, ale ma.

Było to doświadczenie wymyślone prze J. J. Thomsona, Na podstawie tego doświadczenia (o polach skrzyżowanych) zostało odkryte istnienie elektronu przez Thomsona.
