Parametry regulatorów P, PD, PI, PID wyliczone na podstawie otrzymanych wyników z matlaba Kp, Pm, wcg, wcp:
Typ regulatora |
Kp |
TI |
TD |
PID
|
8,75 |
23,2 |
5,8 |
PI
|
6,56 |
38,67 |
--- |
PD |
8,75 |
--- |
5,8 |
P |
7,29 |
--- |
--- |

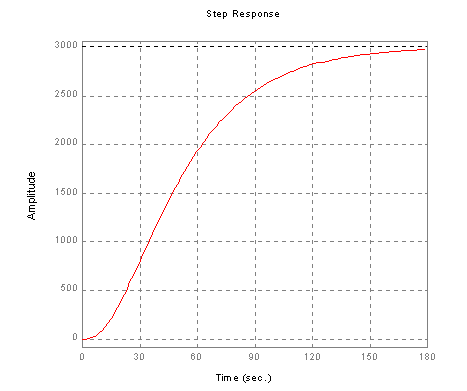

Odpowiedź obiektu Go(s) na skok jednostkowy:
1
-----------------------------
3000 s^3 + 850 s^2 + 55 s + 1

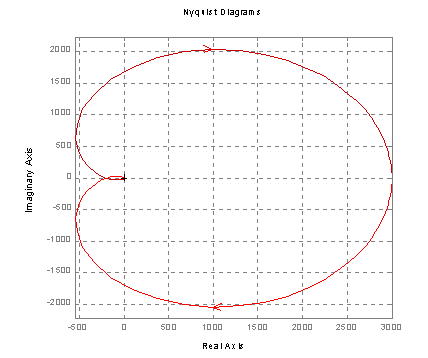

Charakterystyka Nyquist'a:
Charakterystyka Bode'go (amplitudowo-fazowa):
Regulator typu P.
Przypadek 1, transmitancja zakłóceniowa GD(s)=
0.00033333
------------------------------------------
s^3 + 0.28333 s^2 + 0.018333 s + 0.0027633

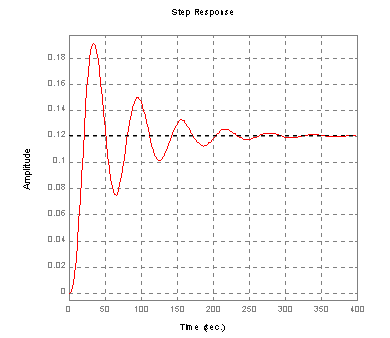

Odpowiedź obiektu GD(s) na skok jednostkowy:
Przypadek 2, transmitancja wymuszeniowa GRef(s)=
0.00243
------------------------------------------
s^3 + 0.28333 s^2 + 0.018333 s + 0.0027633
Odpowiedź obiektu GRef(s) na skok jednostkowy:
Regulator typu PI.
Przypadek 1, transmitancja zakłóceniowa GD(s)=
s
-----------------------------------------------------
s^4 + 0.28333 s^3 + 0.018333 s^2 + 0.00252 s + 1e-005

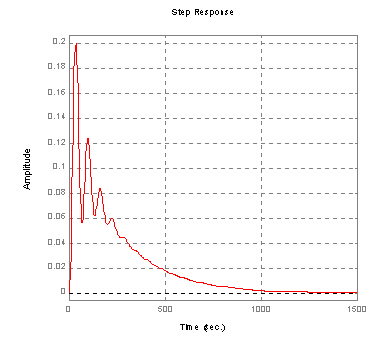

Odpowiedź obiektu GD(s) na skok jednostkowy:
Przypadek 2, transmitancja wymuszeniowa GRef(s)=
0.0021867 s + 1e-005
-----------------------------------------------------
s^4 + 0.28333 s^3 + 0.018333 s^2 + 0.00252 s + 1e-005

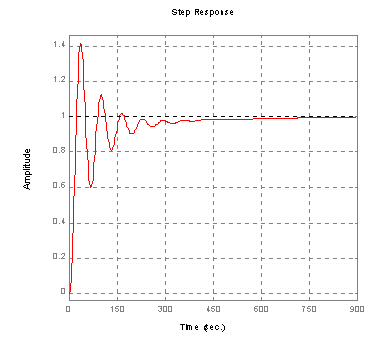

Odpowiedź obiektu GRef(s) na skok jednostkowy:
Regulator typu PD.
Przypadek 1, transmitancja zakłóceniowa GD(s)=
0.00033333
----------------------------------------
s^3 + 0.28333 s^2 + 0.020267 s + 0.00325

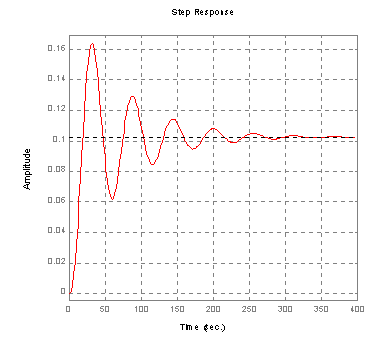

Odpowiedź obiektu GD(s) na skok jednostkowy:
Przypadek 2, transmitancja wymuszeniowa GRef(s)=
0.0019333 s + 0.0029167
----------------------------------------
s^3 + 0.28333 s^2 + 0.020267 s + 0.00325
Odpowiedź obiektu GRef(s) na skok jednostkowy:
Regulator typu PID.
Przypadek 1, transmitancja zakłóceniowa GD(s)=
0.00033333 s
----------------------------------------------------------
s^4 + 0.28333 s^3 + 0.020267 s^2 + 0.00325 s + 1.4333e-005

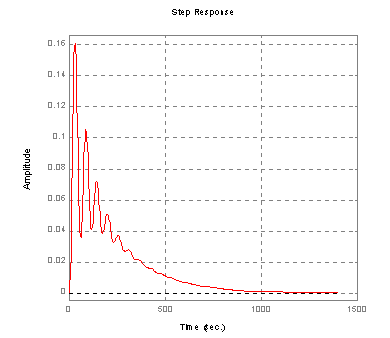

Odpowiedź obiektu GD(s) na skok jednostkowy:
Przypadek 2, transmitancja wymuszeniowa GRef(s)=
0.0019333 s^2 + 0.0029167 s + 1.4333e-005
----------------------------------------------------------
s^4 + 0.28333 s^3 + 0.020267 s^2 + 0.00325 s + 1.4333e-005

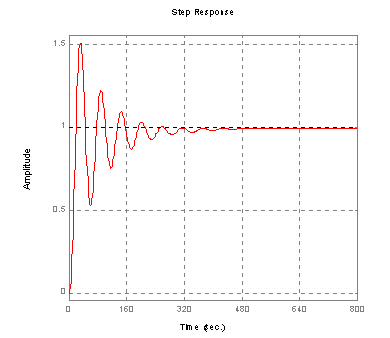

Odpowiedź obiektu GRef(s) na skok jednostkowy:
