Politechnika Lubelska		Laboratorium Energoelektroniki
w Lublinie		Ćwiczenie Nr 1
Nazwisko: Piechnik Rodzik Szymanek	Imię: Grzegorz Grzegorz Mariusz		Semestr VI	Grupa ED 6.3	Rok akad. 1998/99
Temat ćwiczenia: Prostowniki niesterowane 3 fazowe: gwiazdowe i mostkowe				Data wykonania 26.02.99	Ocena

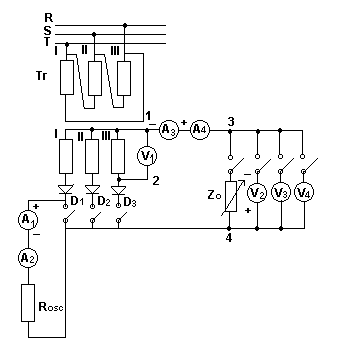

Schemat pomiarowy dla prostownika gwiazdowego.

Wykaz przyrządów:

Tr -transformator trójuzwojeniowy

A1-amperomierz średniej wartości prądu diody

A2- amperomierz skutecznej wartości prądu diody

A3- amperomierz średniej wartości prądu obciążenia

A4- amperomierz skutecznej wartości prądu odciążenia

V1 woltomierz skutecznej wartości napięcia

V2-woltomierz średniej wartości napięcia wyjściowego

V3- woltomierz skutecznej wartości napięcia wyprostowanego

V4- woltomierz skutecznej wartości napięcia tętnień

Zo- odbiornik o różnym charakterze

1)Pomiary napięć trójfazowego prostownika niesterowanego w układzie gwiazdowym w stanie jałowym.

Tabela pomiarowa

Uf

włączone diody 3 faz

włączone diody 2 faz

włączona dioda 1 fazy

Uo

Usk

Ut

t

Uo

Usk

Ut

t

Uo

Usk

Ut

t

V

V

V

V

%

V

V

V

%

V

V

V

%

Zmierzone

100

112,5

116

15

80

97

30,7

42,5

60

30

obliczone

117

120

Przykłady obliczeń:

U₀=1,17U=1,17*100V=117V

U_sk=1,2*U=1,2*100V=120V

U_t==

t=(U_t/U₀)100%=25,7/112,5*100%=11,2%

2) Próba obciążenia trójfazowego prostownika gwiazdowego. obciążonego rezystancją

Tabela pomiarowa

U0	USK	Ut	Isk
V	V	V	A
112,5	117,5	11,5	1
113	117	12,5	2
112	116	12,3	3
112	115	12,4	4
111	115	12,2	4,75

1) Badanie trójfazowego prostownika w układzie mostkowym w stanie jałowym.

Tabela pomiarowa

U	U0	Usk	Ut	t
96	2,34 U	2,4 U		(Ut/U0)100%
V	V	V	V	%
Obliczone	224,64	230,4	51,2	22,8
Zmierzone	232	234	7,9	3,2

Przykłady obliczeń:

U₀=2,34U=2,34*96V=224,64V

U_sk=2,4*U=2,4*96V=230,4V

U_t==

t=(U_t/U₀)100%=51,2/224,64*100%=22,8%

2) Próba obciążenia trójfazowego prostownika mostkowego obciążonego rezystancją

Tabela pomiarowa

U0	USK	Ut	Isk
V	V	V	A
231	232,5	7,8	1
230	231	7,8	2
229	229,5	7,8	3
226	227	7,8	4
225	226	7,9	4,75

Wnioski:

1. Obciążenie zwiększa tętnienie prądu, . Zwiększa się więc i tętnienie napięcia wyprostowanego.

---
