Tworzywa sztuczne

1. Budowa wtryskarki, jej podstawowe układy i wielkości je opisujące.

Układ uplastyczniania:

• Objętość wtrysku [cm3] - objętość tworzywa, która przy całkowitym skoku ślimaka wprowadzona jest do gniazda formy

• Wydajność uplastyczniania - maksymalna masa tworzywa jaką wtryskarka może uplastycznić w jednostce czasu przy maksymalnej wielkości wtrysku [kg/h

Układ zamykania : (układ narzędziowy - forma ze stołami + układ zamykania i otwierania formy)

• Siła zamkniecia - maksymalna siła z jaką mechanizm zwiera połówki formy

• Wymiary geometryczne - skok otwarcia, prześwit między kolumnami, wymiary stołu

Układ napędowy :

• Ciśnienie wtrysku - maksymalna wielkość ciśnienia jaką można wytworzyć na czole ślimaka przy zastosowaniu maksymalnego ciśnienia hydraulicznego

• Szybkobieżność - maksymalna liczba „suchych wtrysków” - ilość wtrysków w czasie przy pustym cylindrze

2. Porównanie wtryskarek elaktrycznych i hydraulicznych.

	Zalety	Wady
Wtryskarka hydrauliczna	• duża moc elementów napędowych, • stosunkowo tanie liniowe napędy pozwalają na uzyskanie dużych sił, • możliwość akumulowania energii do szczytowego obciążenia (akumulatory), • łatwo i bez dużych nakładów można montować dodatkowe napędy, • duża niezawodność pracy.	- mała sprawność ogólna, - niemożność wyeliminowania wycieków, - hałaśliwa praca, - wysokie koszty optymalizacji i konserwacji.
Wtryskarka elektryczna	-dobra stabilność wymiarowa wyprasek -duża szybkość ruchu podzespołów wtryskarki w poszczególnych fazach procesu wtryskiwania -małe opóźnienie ruchu tych podzespołów -dynamika działania (czas fazy wtrysku rzędu dziesiątych części sekundy, natomiast czas pełnego cyklu poniżej 3 sekund) -duża dokładność przesuwu płyty ruchomej oraz wysoka tolerancja położenia (rzędu 0,01 mm) -niski poziom hałasu	-wysoki koszt urządzenia -ograniczona konstrukcją silników elektrycznych wartość siły zamykania

3. Budowa typowej linii do termo formowania




Podawanie folii-podgrzewanie folii-stanowisko formowania-stanowisko cięcia-stanowisko układające- zwijanie pozostałej folii

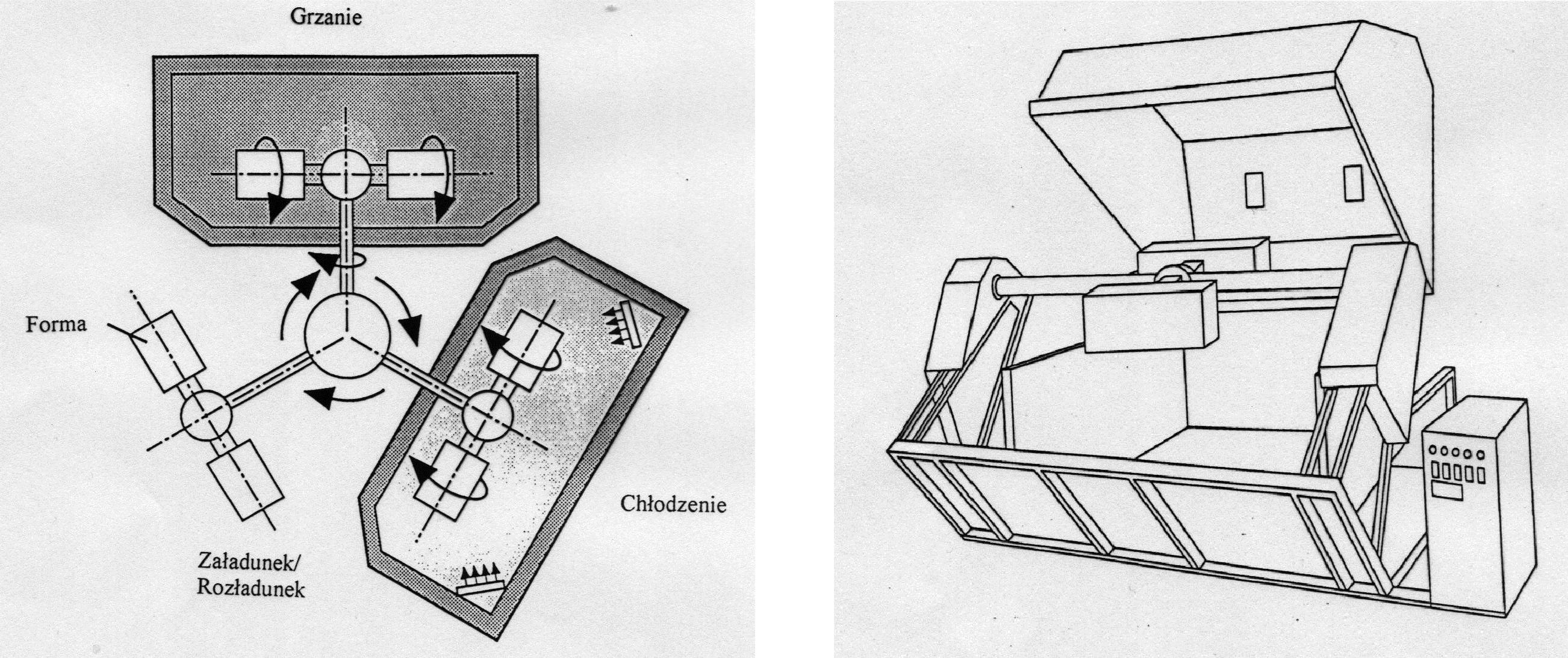

4. Maszyny stosowane w technologii odlewania rotacyjnego.

1.Typu „kołyska”

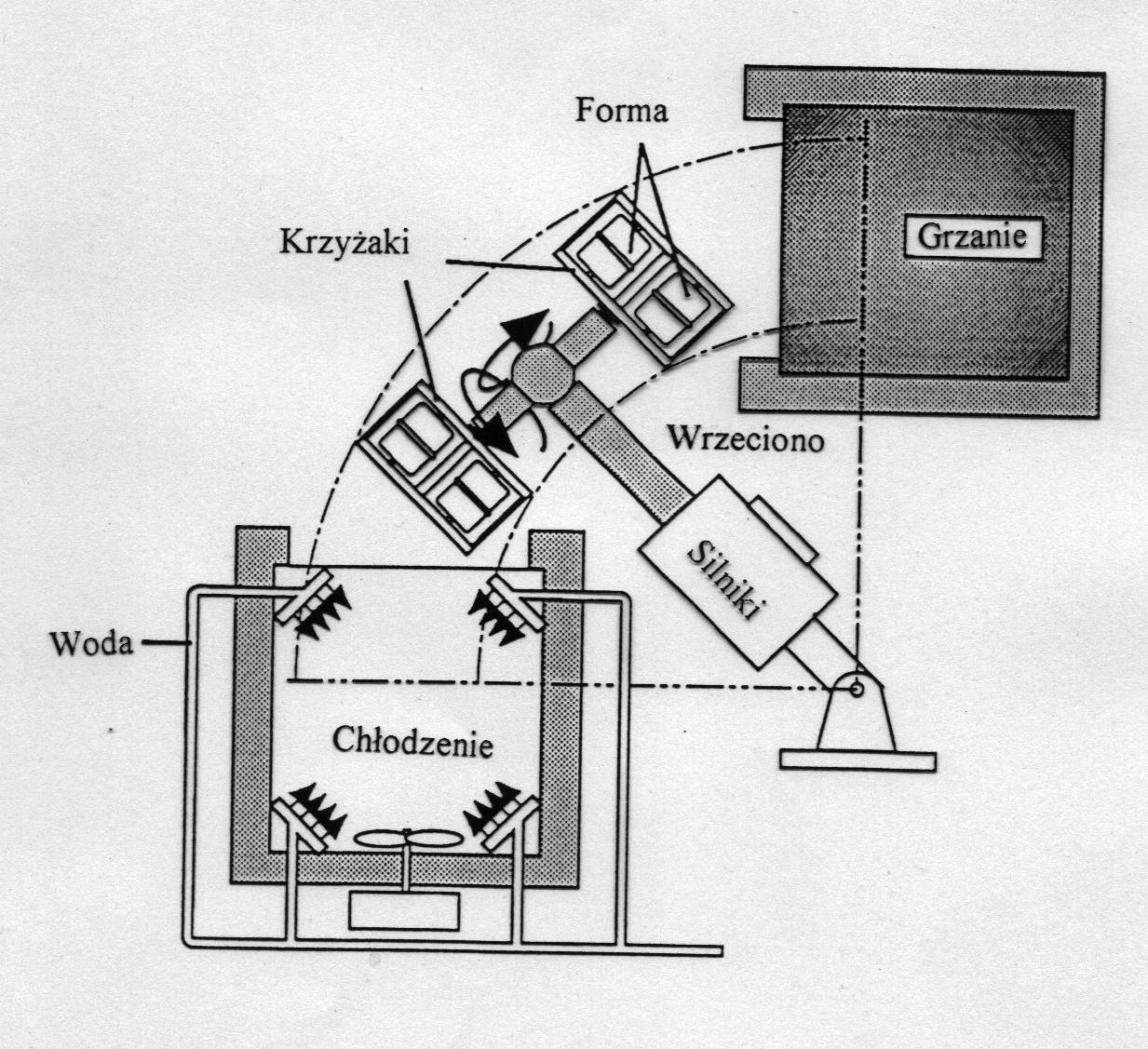

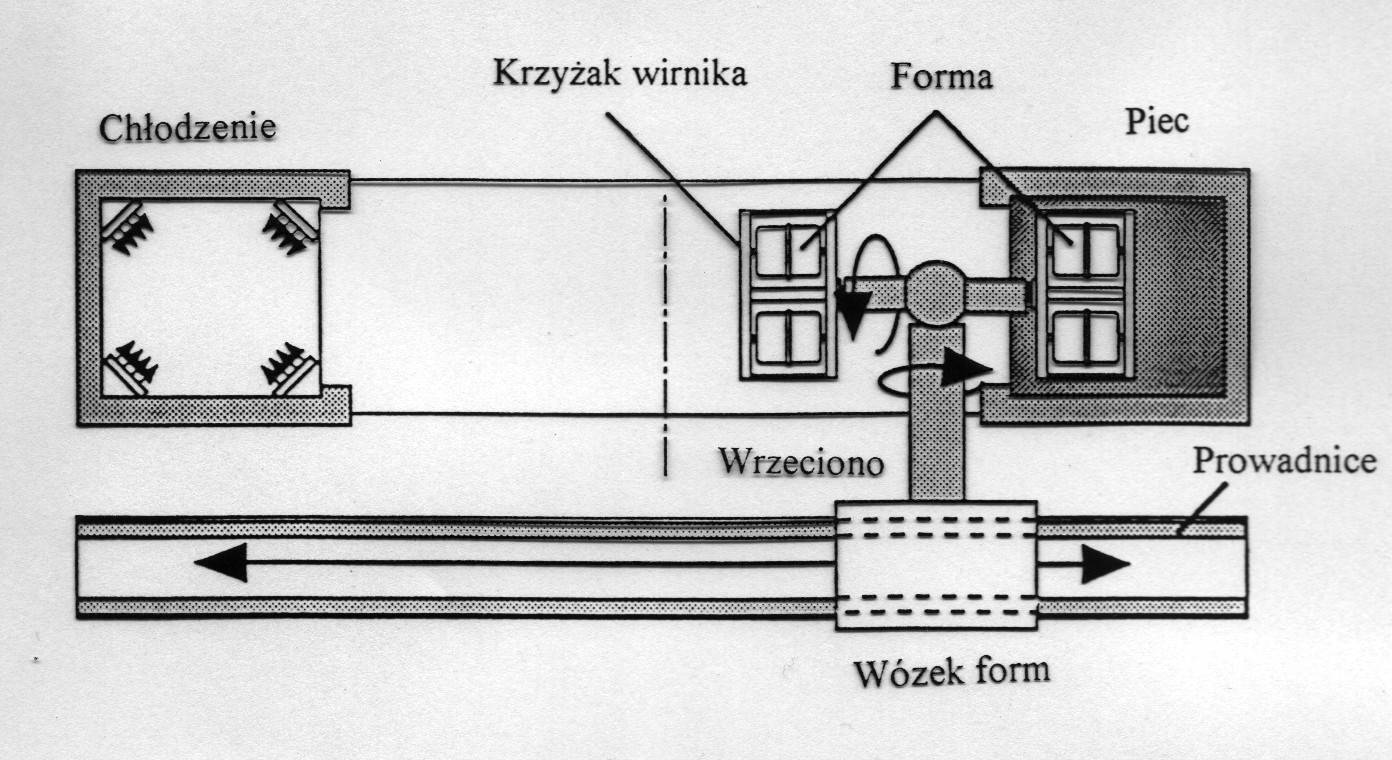

2. Wahadłowe - liniowe i obrotowe





3. Karuzelowe 4.Chwytakowe




5. Maszyny wykorzystywane do produkcji butelek.

-wytłaczarki ( wytłaczanie z rozdmuchem)




-wtryskiwarko-rozdmuchiwarki (wtryskiwanie z rozdmuchem)




---
