Politechnika Krakowska im. Tadeusza Kościuszki Wydział Inżynierii Lądowej

Instytut Materiałów i Konstrukcji Budowlanych

Katedra Niezawodności i Podstaw Konstrukcji Metalowych

PROJEKT NR 2 Z KONSTRUKCJI METALOWYCH

Grzegorz Cieślikowski

IV rok KBI

Gr. 2

Zestawienie obciążeń dla stropu

Rodzaj obciążenia	Wartość char. [kN/m^2]	γ	Wartość obl. [kN/m^2]
Płytki posadzkowe 0,01m x 22,0 kN/m^3	0,220	1,2	0,264
Wylewka cementowa 0,025m x 21,0 kN/m^3	0,525	1,3	0,683
Płyta żelbetowa 0,10m x 25,0 kN/m^3	2,500	1,1	2,750
Tynk 0,015m x 19,0 kN/m^3	0,285	1,3	0,371
Razem stałe	gk=3,530	−	g=4,068
Technologiczne	pk=9,500	1,2	p=11,400

Zestawienie obciążeń dla belki stropowej

Wartości charakterystyczne

Ciężar własny belki IPE 400 0,0098 x 66,3 = 0,65 kN/m

Obciążenie technologiczne

p_k=9,500 kN/m² x 3,25m = 30,875 kN/m

Obciążenie stałe

g_k=3,530 kN/m² x 3,25m + 0,65 kN/m = 12,12 kN/m

Razem : 43 kN/m

Wartości obliczeniowe

Obciążenie technologiczne

p_k=11,400 kN/m² x 3,25m = 37,05 kN/m

Obciążenie stałe

g_k=4,068 kN/m² x 3,25m + 0,65 kN/m x 1,1 = 13,77 kN/m

Razem : 51,27 kN/m

Moment maksymalny 230,72 kNm

Siła poprzeczna 153,27 kN

Zestawienie obciążeń dla podciągu

Wartości charakterystyczne

Ciężar własny belki HEB 800 0,0098 x 262 = 2,568 kN/m

Obciążenie technologiczne

P_k=30,88 kN/m x 6,0m = 185,28 kN

Obciążenie stałe i zmienne

Q_k= 43 kN/m x 6,0 m + 8,34 kN = 266,34 kN

Obciążenie stałe

G_k=Q_k − P_k = 266,34 kN − 185,28 kN = 81,06 kN

Wartości obliczeniowe

Obciążenie technologiczne

P=37,05 kN/m x 6,0m = 222,3 kN

Obciążenie stałe i zmienne

Q= 51,27 kN/m x 6,0 m + 8,34 kN x 1,1= 316,80 kN

Obciążenie stałe

G=Q − P = 316,80 kN − 222,3 kN = 94,50 kN

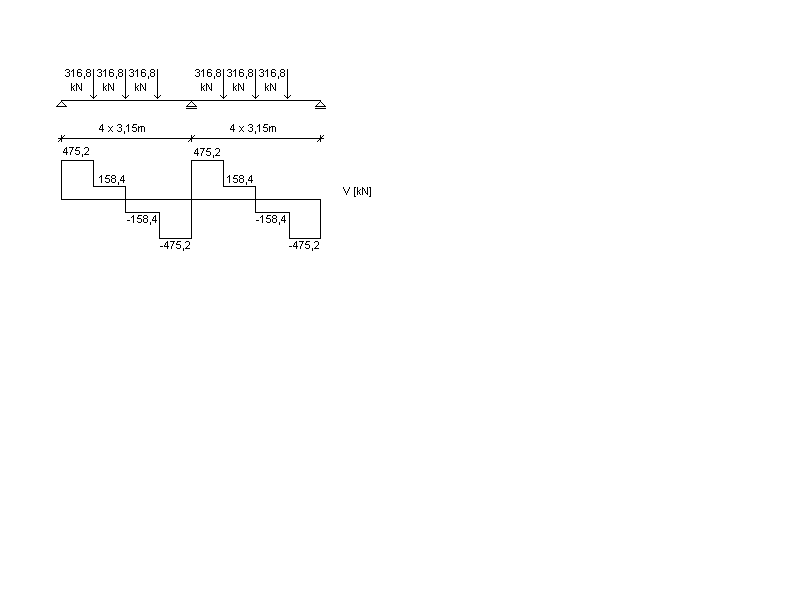

Moment maksymalny 0,334 x 94,5 x 13 + 0,412 x 222,3 x13 = 1601 kNm

Siła poprzeczna 475,20 kN

---
