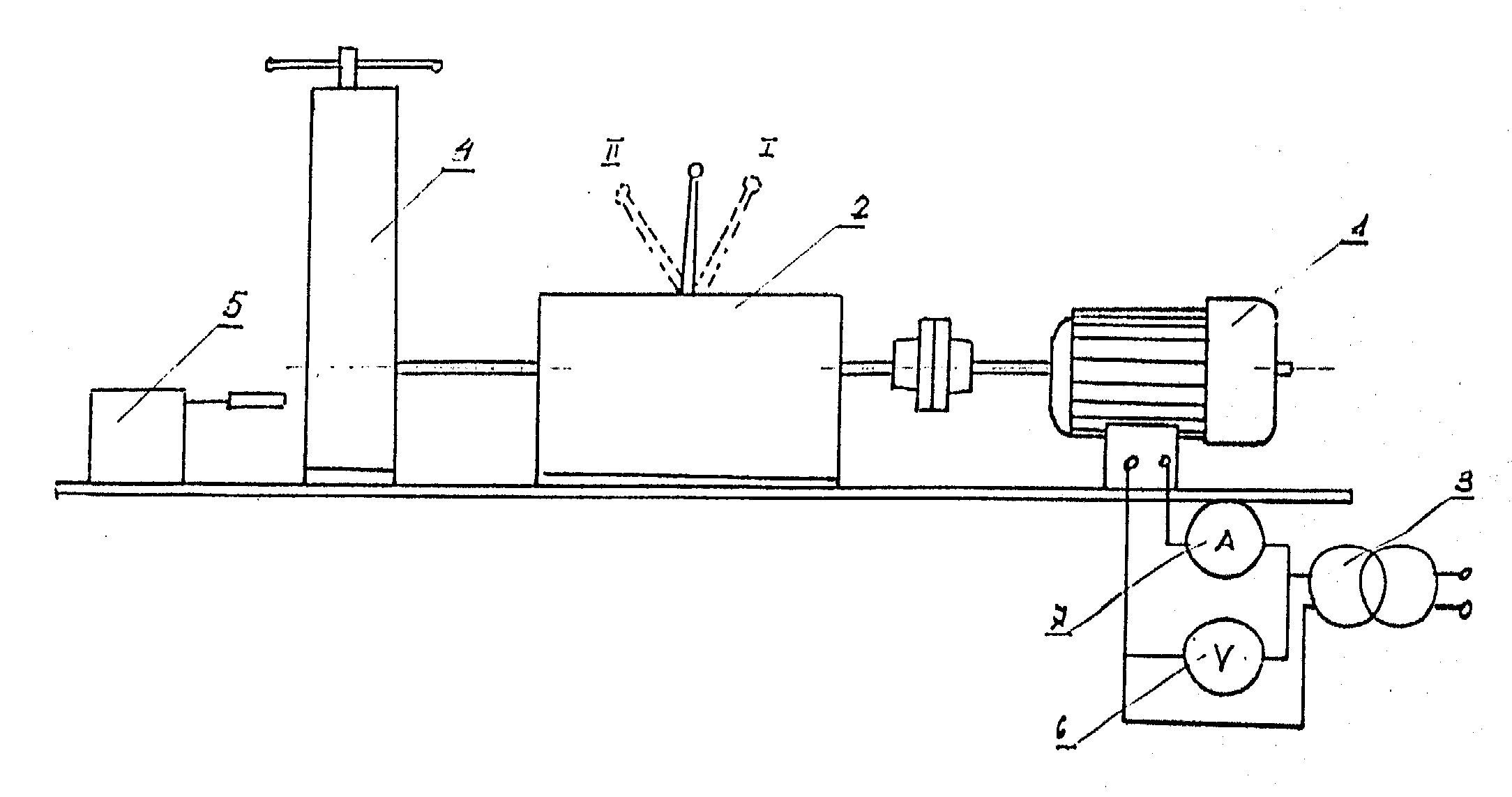

SCHEMAT STANOWISKA POMIAROWEGO

Do najbardziej rozpowszechnionych przekładni mechanicznych należą przekładnie kołowe, w których elementami przekazującymi ruch i obciążenie są koła.

Przekładnie dzielimy na:

• cierne (cięgnowe i bezcięgnowe),

• kształtowe (zębate i łańcuchowe).

Z przekładni kołowych do najbardziej rozpowszechnionych należą przekładnie kołowe zębate. W zależności od wzajemnego położenia osi kół rozróżniamy przekładnie:

• równoległe (walcowe),

• kątowe (stożkowe),

• wichrowate (śrubowe).

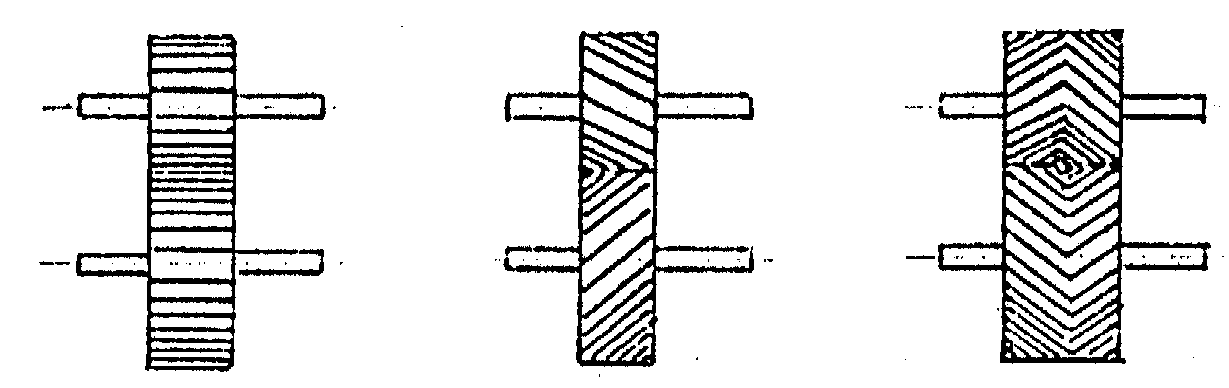

Rys.1 Przekładnie równoległe

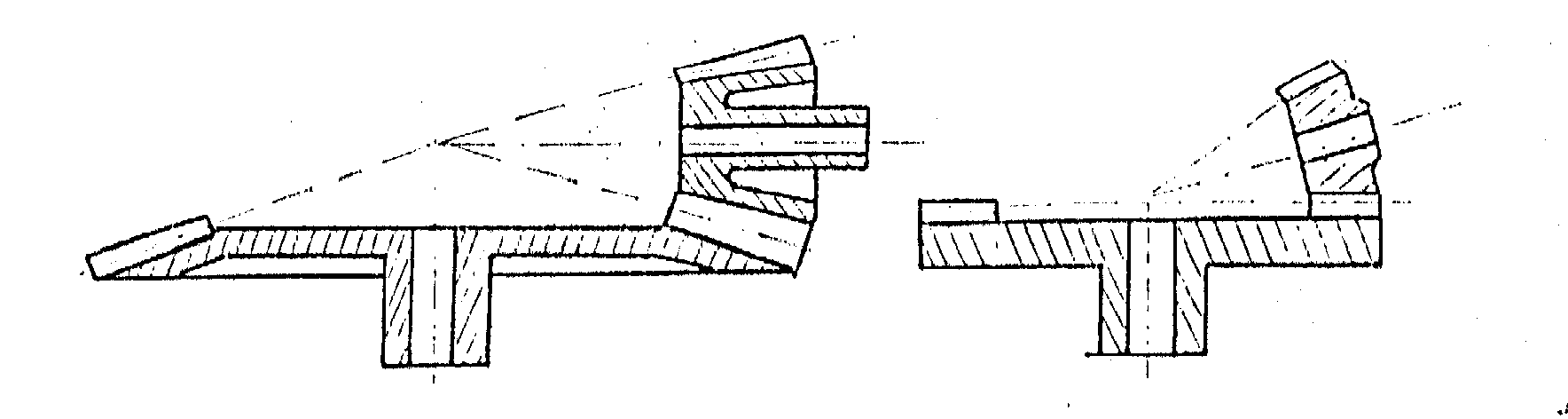

Rys.2 Przekładnie kątowe

W zależności od wzajemnego położenia wieńców kół rozróżniamy:

• zewnętrzne (o zazębieniu zewnętrznym),

• wewnętrzne (o zazębieniu wewnętrznym).

Ze względu na ilość przełożeń przekładnie dzielimy na:

• zwalniające (reduktory) i > 1

• przyspieszające (multiplikatory) i < 1

i_ab = ω_a / ω_b = n_a / n_b

W praktyce najczęściej stosuje się reduktory ze względu na stosunkowo wysokie obroty silników. Do najważniejszych warunków pracy przekładni, tzw. „dobroci przełożenia” zaliczamy:

• warunek stałości przełożenia,

• warunek ciągłości przełożenia.

Warunek stałości przełożenia zostanie spełniony jeżeli centralny punkt C (punkt toczny) będzie leżał na linii 0₁0₂ łączącej środki kół i będzie dzielił tę linię w stałym stosunku równym liczbie przełożenia i.

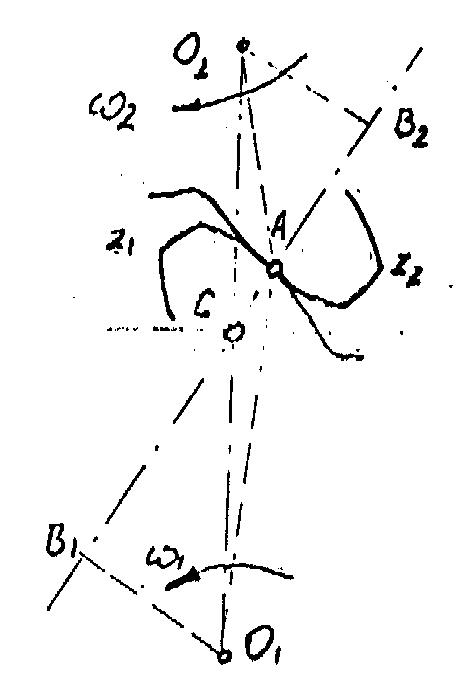

Rys.3 Położenie punktu tocznego

Współpraca kół zębatych polega na tym, że zęby jednego koła wchodzą we wręby drugiego koła, przy czym ząb koła napędzającego na ząb koła napędzanego powoduje jego obrót. Określamy wtedy, że zęby znajdują się w przyporze.

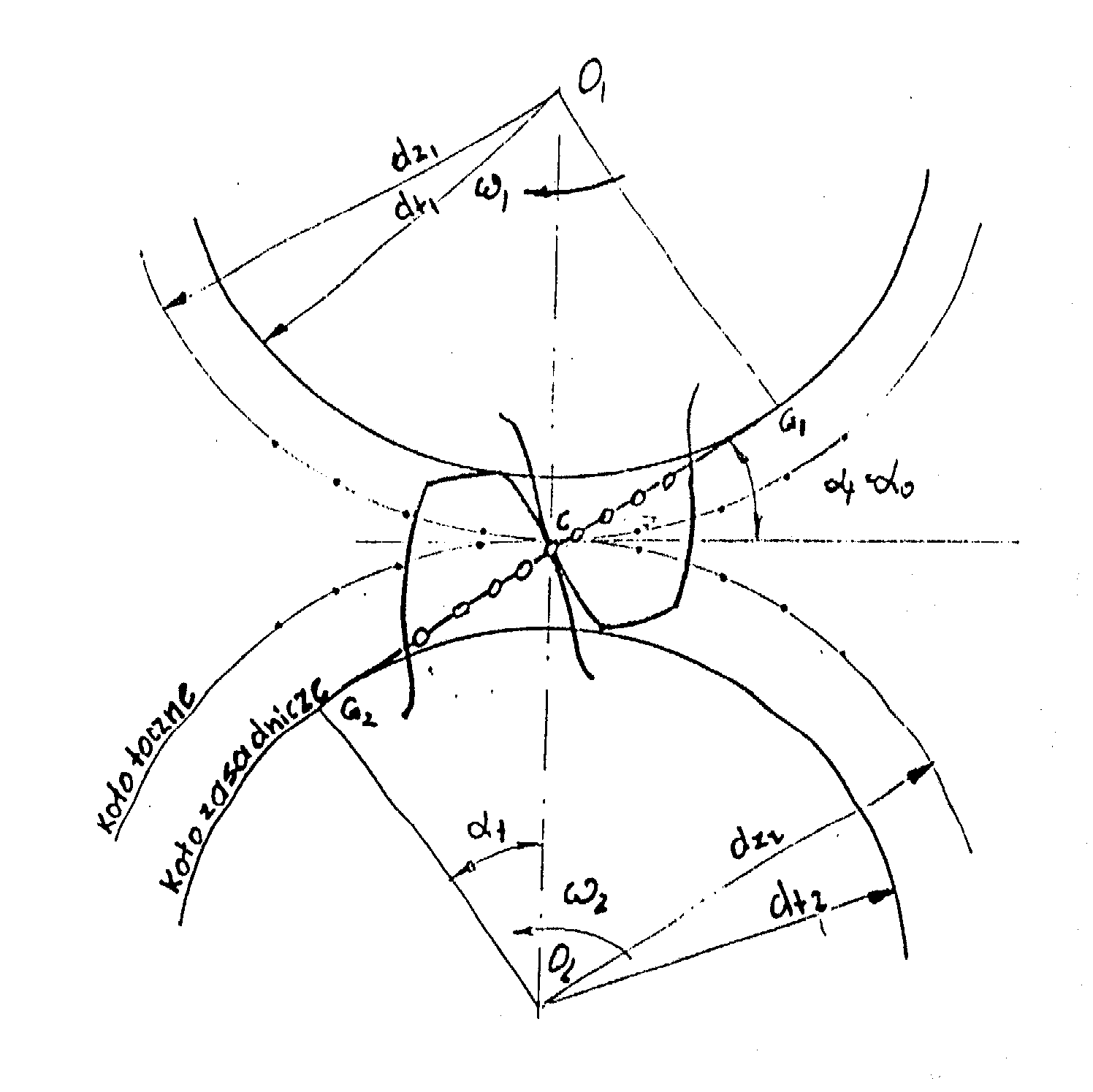

Rys.4 Podstawowe zależności przy zazębieniu ewolwentowym

Warunkiem nieprzerwanej i spokojnej pracy przekładni (ciągłości zazębienia) jest, aby następna para zębów weszła w zazębienie zanim pierwsza para zębów wyjdzie z zazębienia. W związku z tym wprowadzono pojęcie liczby przyporu (ε), definiowanej jako stosunek łuku przyporu l_o do podziałki nominalnej t_o.

ε = l_o / t_o

Liczba przyporu musi być większa od jedności, zaleca się jej wartość ε=1.2

Cechy przekładni zębatych:

• przenoszą ruch obrotowy z jednego koła na drugie, najczęściej z jednoczesną zmianą prędkości i momentu obrotowego,

• mogą przenosić duże moce,

• posiadają wysoką sprawność,

• wymagają smarowania,

• posiadają zwartą konstrukcję i stosunkowo niski ciężar,

• w pracy są niezawodne,

• podczas pracy niektóre przekładnie powodują znaczny hałas,

• pozwalają uzyskiwać duże przełożenia.

PRZEBIEG DOŚWIADCZENIA:

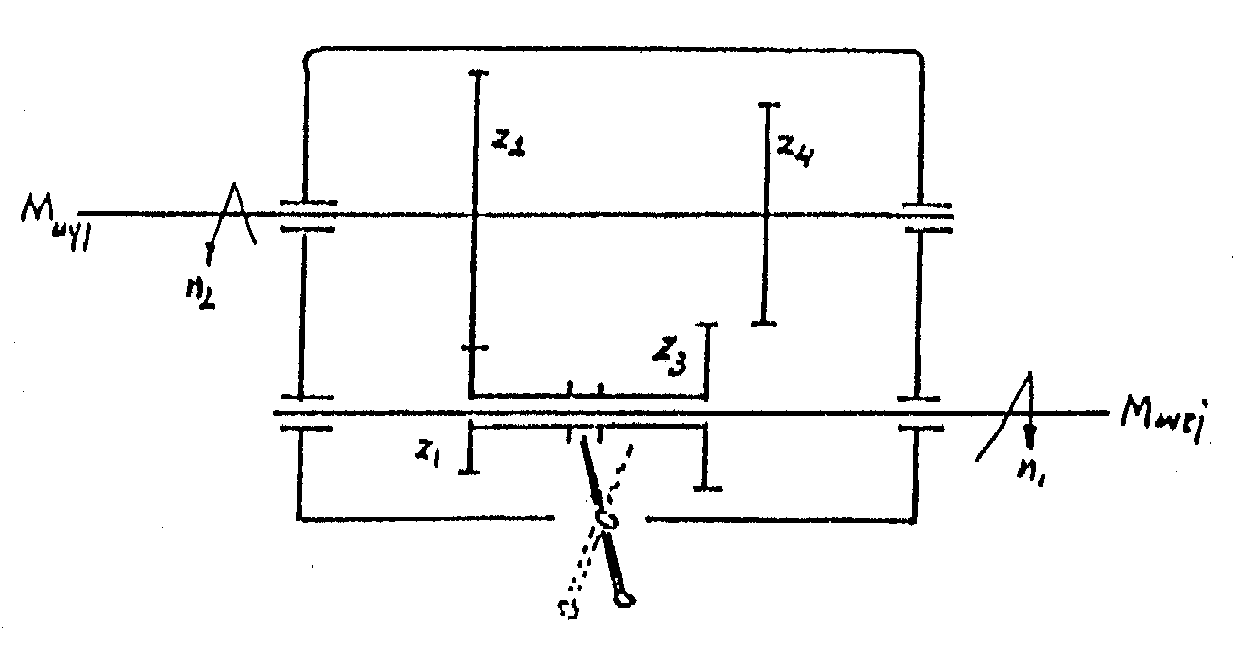

Rys.5 Schemat kinematyczny przekładni

1. Przy pomocy autotransformatora ustalić moc wejściową silnika i zmierzyć obroty wejściowe n₁

2. Obliczyć mement wejściowy ze wzoru:

3. Następnie przez wybranie określonego przełożenia i₁₂, i₃₄ oraz pomiar obrotów wyjściowych n₂ oraz siły hamowania określić moment na wyjściu.

4. Określić sprawność przekładni na poszczególnych przełożeniach.

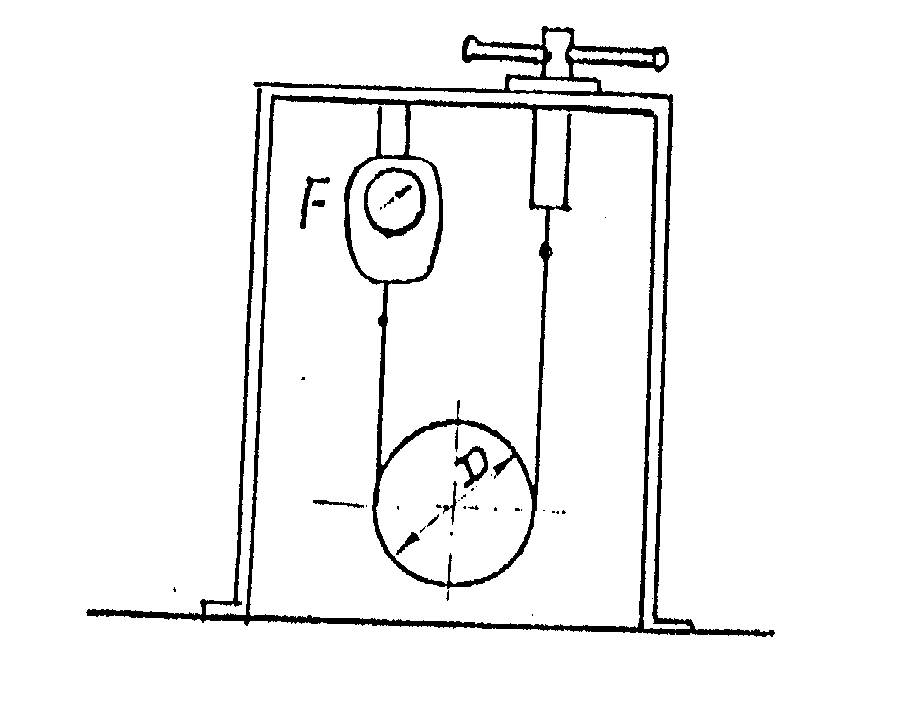

Rys.6 Schemat hamulca

TABELA POMIAROWA:

Położenie	F	n1	n2	i21	i34	U	I	P	Mwej	Mwyj
		N	obr/min	obr/min			V	A	kW	Nm	Nm
	1 I 2 3	49	0,96	940	1,93		220	4,5	0,495	3613	2,94
		69	0,96	920	1,93		220	5,8	0,638	3613	4,14
		88	0,96	900	1,93		220	8	0,88	3613	5,28
	1 II 2 3	49	0,96	780		1,62	220	4,1	0,451	3613	2,94
		69	0,96	760		1,62	220	5	0,55	3613	4,14
		88	0,96	750		1,62	220	6	0,66	3613	5,28

OBLICZENIA:

---
