Laboratorium z wytrzymałości materiałów
Kierunek: MiBM	1. Próba rozciągania
Wydział: BMiZ
Rok: II
Semestr: IV
Grupa: M3
Weronika Moniuszko
Piotr Przybył
Michał Dymek
Mariusz Naraziński
Tomasz Izydorczyk
Data wykonania ćw.:	Data oddania sprawozdania:
1.03.2012r.	8.03.2012r.

1. Rysunek próbki.

2. Zastosowane Wzory

•
  , czyli przyjmujemy L₀ = 50 mm

L₀ - początkowa długość pomiarowa

d - średnica początkowa próbki

•
  , czyli przyjmujemy L_c = 60 mm

L_c - długość części roboczej

•


S₀ - początkowe pole przekroju poprzecznego

•


F_eH - siła odpowiadająca górnej granicy plastyczności

R_eH - górna granica plastyczności

•


S_u - najmniejsze pole przekroju po zerwaniu

d_u - średnica w przekroju o najmniejszej powierzchni po zerwaniu

•
  , czyli przyjmujemy A = 40 %

A- wydłużenie procentowe po zerwaniu

L_u - końcowa długość pomiarowa po zerwaniu

•


Z - przewężenie procentowe przekroju

3. Protokół statycznej próby rozciągania wg PN-EN ISO 6892-1:2010

Data : 1.03.2012r.

Imię i nazwisko wykonującego próbę : Weronika Moniuszko

Wydział : BMiZ

Grupa : M3

Typ maszyny wytrzymałościowej : ZWICK / Z100

Temperatura otoczenia : 22,0 ºC

Oznaczenie próbki			1
Gatunek materiału			S240
Średnice zmierzone	d11	mm	9,91
	d12	mm	9,93
	d21	mm	9,88
	d22	mm	9,90
	d31	mm	9,90
	d32	mm	9,90
Średnica próbki na długości roboczej	d	mm	9,90
Maksymalna różnica zmierzonych średnic	dmax-dmin	mm	0,05
Długość części roboczej	Lc	mm	60
Początkowa długość pomiarowa	L0	mm	50
Siła odpowiadająca górnej granicy plastyczności	FeH	N	28567
Największa siła	Fm	N	35390
Średnice w przekroju o najmniejszej powierzchni	du1	mm	6,6
po rozerwaniu	du2	mm	6,5
Pomiar wydłużenia wg Zał. G	-		
Liczba działek na długości L0	N		10
Liczba działek między punktami X i Y	n		
Długość odcinka XY	XY	mm	
Długość odcinka YZ	YZ	mm	
Długość odcinka YZ'	YZ'	mm	
Długość odcinka YZ”	YZ”	mm	
Końcowa długość pomiarowa po rozerwaniu	Lu	mm	66,8
Początkowe pole przekroju poprzecznego	S0	mm^2	77,0
Najmniejsze pole przekroju po rozerwaniu	Su	mm^2	33,2
Górna granica plastyczności	ReH	MPa	371
Wytrzymałość na rozciąganie	Rm	MPa	460
Wydłużenie procentowe po rozerwaniu	A	%	34,0
Przewężenie procentowe przekroju	Z	%	56,9

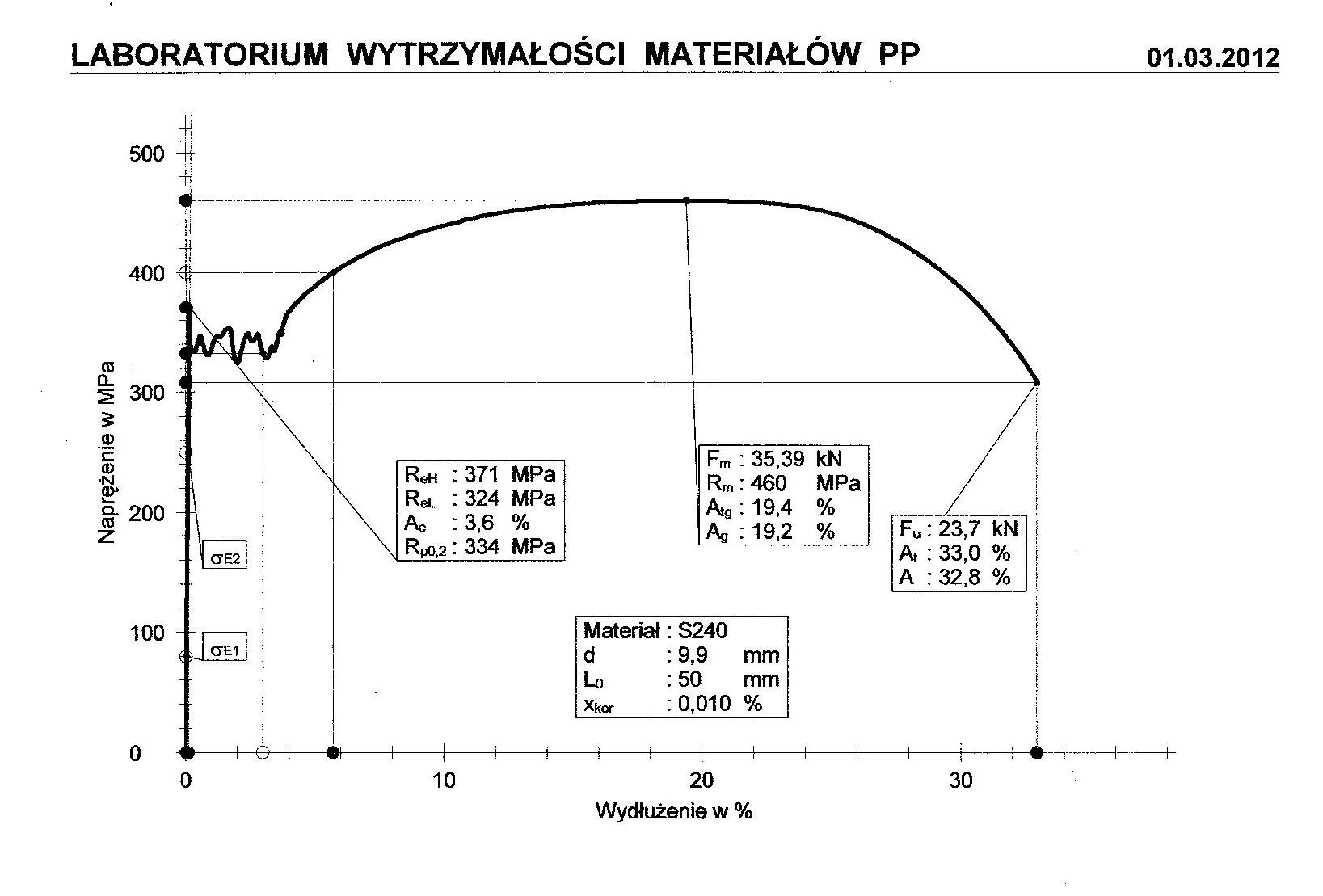

4. Wykres rozciągania

5. Wnioski

Próba rozciągania przebiegła prawidłowo, co ilustruje nam wykres zależności naprężeń od wydłużenia. Próbka zerwała się w części środkowej, dlatego do pomiary długości końcowej mogliśmy zastosować przyrząd pomiarowy i nie musieliśmy korzystać z metody wg zał. G. Nasza próbka wydłużyła się o 34 % co świadczy o ciągliwości stali S240. Bardzo ważne jest, aby próbka podczas montażu na zrywarce miała temperaturę otoczenia, gdyż wzrost jej temperatury może w znaczny sposób zniekształcić wyniki pomiarów. Fragment wykresu, w wydłużenia rosną a naprężenia oscylują obrazuje nam nierównomierne rozrywanie się materiału. Materiał zaczyna się umacniać i uplastyczniać do momentu, w którym naprężenia osiągną wartość maksymalną, czyli granicę wytrzymałości materiału na zerwanie. Od tego momentu można zauważyć tworzenie się szyjki w próbce, szyjka się powiększa aż dochodzi do rozerwania próbki na 2 części.

---
