Politechnika Lubelska w Lublinie |
Laboratorium elektronicznych układów analogowych i cyfrowych |
|||
|
Ćwiczenie Nr 2 |
|||
Imię i nazwisko: Tadeusz Klukowski
|
Semestr VII |
Grupa ED 7.1 |
Rok akad. 1999/2000 |
|
Temat ćwiczenia: Regulator PID.
|
Data wykonania 26.10.99 |
Ocena
|
Założenia i cel ćwiczenia:
Celem ćwiczenia było zaprojektowanie układu równoległego PID o następujących parametrach:
Ti=0,9 s
Td=18 ms
Ki=2
2. Schemat pomiarowy i obliczenia:
Wyprowadzenia wzorów zadanego regulatora:

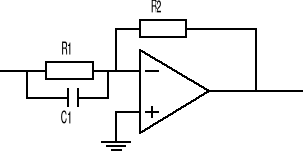

regulator PID
Zakładamy, że R2=2 MΩ, a R1=1 MΩ
regulator PI
Zakładamy, że R2=2 MΩ, a R1=1 MΩ

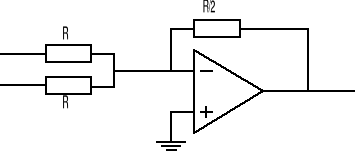

c) sumator
Zakładamy, że R=2 MΩ
Schemat ideowy układu
TD=18 ms ⇒ fD≈50 Hz
Ti=0,9 s ⇒ fi≈1,1 Hz
3. Wnioski:
Celem ćwiczenia było przebadanie regulatora typu PID. Nasze rozważa oparliśmy na powyższym układzie pomiarowym spełniającym podane założenia. Ze względu na różnorodne problemy, które pojawiły się w trakcie wykonywania ćwiczenia uzyskaliśmy tylko charakterystykę członu różniczkującego. Została ona dołączona na oddzielnym arkuszu. Dużą przeszkodę stanowiły szumy w układzie, których nie mogliśmy wyeliminować. Powodem takich niedogodności było nie zastosowanie układu do niwelowania dryftu w układzie. Dryft wpłynął na to, że nie mogliśmy zarejestrować stałej różniczkowania Ti, która występowała przy częstotliwości f≈1,1 Hz. Mimo wszelkich starań, zarówno ze strony wykonującego ćwiczenie jak i prowadzącego zajęcia, nie udało się zdjąć charakterystyki członu całkującego.
