POLITECHNIKA

LUBELSKA

LABORATORIUM ELEKTRONICZNYCH UKŁADÓW ANALOGOWYCH

WYDZIAŁU

ELEKTRYCZNEGO

KRZYSZTOF OGÓREK

GR. ED7.1

PONIEDZIAŁEK GODZ. 8⁴⁵

REGULATOR PID

1. Założenia i cel ćwiczenia:

Celem ćwiczenia było wykonać regulator PID o następujących danych : T_i = 0,8s

T_d=2ms

K_i=1

układ scalony : μA 741

układ równoległy

2. Schemat układu :

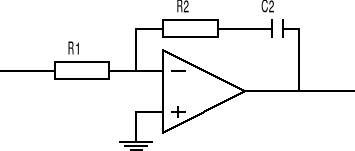

Regulator PI

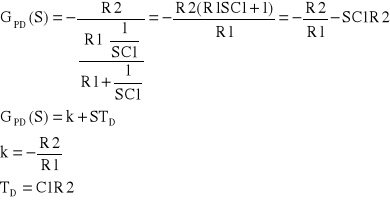

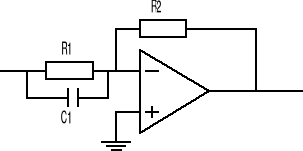

Regulator PD

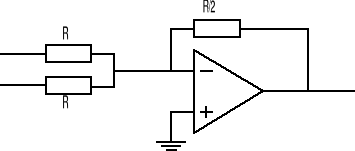

Sumator

Regulator PID

Dobrane elementy :

C1=1nF , C2=400nF

R1=R2=R3=R4=R5=R6=2M

R7=1M

Układ μA741

Przeprowadzone pomiary

Wykresy poszczególnych regulatorów ( PI,PD,PID) pobrane z przeprowadzonej symulacji układu według programu Elektronik Workbench

---
