ŚRODKI PRZECIWDZIAŁANIA POWIERZCHNIOWYM RUCHOM MASOWYM (2)

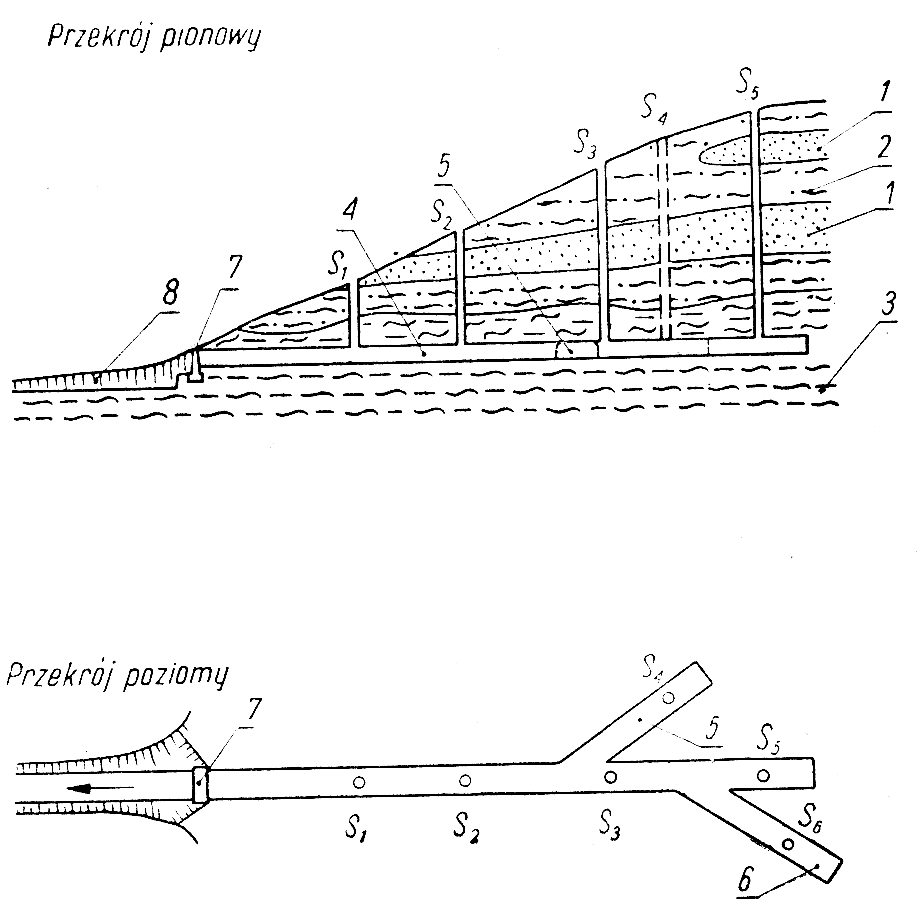

Podziemny drenaż zbocza za pomocą sztolni

W - otwór wiertniczy,

F - filtr, S - sztolnia

1 - warstwa wodonośna, 2 - warstwa słabo przepuszczalna, 3 - gruntu nieprzepuszczalne, 4 - sztolnia podłużna, 5 i 6 - sztolnie skośne, 7 - wylot sztolni, 8 - kanał odprowadzający, S₁, S₂ … studnie filtracyjne

H. Woźniak. Procesy geologiczno-inżynierskie. Powierzchniowe ruchy masowe

---
