Specjalność: EIT	Nazwa zajęć: Anteny i propagacja fal radiowych				TERMIN
Osoby wykonujÄ…ce ćwiczenie:		Podpisy: ………………………… ……………………....... …………………………		LOGO Grupy	Nr Grupy
Tytuł ćwiczenia: Dobór zysku energetycznego anteny odbiorczej w oparciu o pomiary poziomu sygnału użytecznego, obliczenia propagacyjne oraz bilans łącza radiowego.					Nr ćwiczenia 5
Sprawozdanie opracował					OCENA
Data wykonania ćwiczenia
Data oddania sprawozdania
ProwadzÄ…cy
UWAGI (wypełnia prowadzący):

1. PrzyrzÄ…dy pomiarowe

• RFT SMV8 Selektives Mikrovoltimetr 30-1000MHz

• TV Neptun

• Teleskopowa antena dipolowa AD-160/ DAM2-4

• Interference meter typ ulmz- 4/50

WspółrzÄ™dne anteny odbiorczej (laboratorium) 51°6'33”N 17°3'34”E

Wysokość anteny odbiorczej - około 25 m

2. Nadajnik RTCN Ślęża

• współrzÄ™dne geograficzne 50°51'55”N 16°42'42”E

• wysokość zawieszenia anteny na maszcie 100m

• wysokość poÅ‚ożenia anteny 693m.n.p.m.

• kÄ…t anteny wzglÄ™dem poÅ‚ożenia na poÅ‚udnie 43 stopnie

• odlegÅ‚ość 36,3 km

Nazwa	Częstotliwość dla fonii [MHz]	Poziom sygnału dla fonii [dB]	Częstotliwość dla wizji [MHz]	Poziom sygnału dla wizji [dB]	Moc [kW]
TVP1	228.75	54	223.25	62	10
TVP2	510.25	71	503.25	77	40
TVP3	645.5	67	639.25	75	20
MUX2	797	59	790	69
Polsat	772	54	765	40	30

Nazwa	Częstotliwość dla fonii [MHz]	Poziom sygnału dla fonii [dB]	Moc [kW]
Radio Maryja	88.5	41	10
Radio Zet	92	10	10
PR1	97.5	13	10
PR2	101	38	10
RW Regionalna	102.5	17	10

Metoda obliczeń T = 1%

U - skuteczna wartość napięcia na dopasowanym obciążeniu anteny

E - skuteczna wartość natężenia pola odbieranej anteny

R₀ - dopasowana oporność obciążenia anteny

G_i - zysk anteny względem źródła izotropowego dla dipola półfalowego G_i = 1,64 W/W

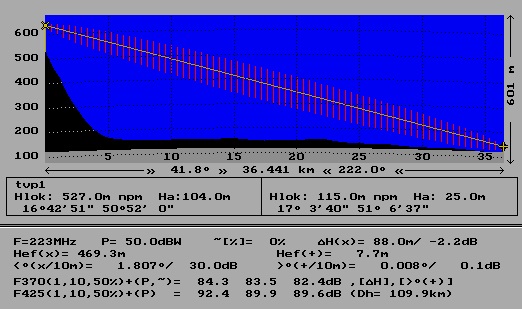

Nazwa	Skuteczna wartość natężenia [dB]	Wynik otrzymany z programu Mapki TV [dB]
TVP1	75	84,3
TVP2	91	92
TVP3	92	90
MUX2	87	86,5
Polsat	73	91

3. Nadajnik RON Żórawina

• współrzÄ™dne geograficzne 50°59'10”N 17°01'51”E

• wysokość zawieszenia anteny na maszcie 250m

• wysokość poÅ‚ożenia anteny 133m.n.p.m.

• kÄ…t anteny wzglÄ™dem poÅ‚ożenia na poÅ‚udnie 3 stopnie

• odlegÅ‚ość 14.5 km

Nazwa	Częstotliwość dla fonii [MHz]	Poziom sygnału dla fonii [dB]	Częstotliwość dla wizji [MHz]	Poziom sygnału dla wizji [dB]	Moc [kW]
TVN	757	57.5	765	66	10

Nazwa	Częstotliwość dla fonii [MHz]	Poziom sygnału dla fonii [dB]	Moc [kW]
Program II	89	40	10
RW Miejski	90	24	6
RMF	92.5	19	10
Roxy FM	105	20	10

4. Wnioski

W sprawozdaniu widzimy jak mają się różnice odczytu sygnału w praktyce i w teorii. Różnice są spowodowane głównie błędami pomiarowymi aparatury, warunkami atmosferycznymi, czy też niedokładnym ustawieniem anteny. Największy problem stanowi bardzo duża rozbieżność podawanych informacji co do mocy nadajników poszczególnych kanałów. Jednak pomimo różnic w wynikach, da się zauważyć analogię w pomiarach za pomocą programu i odczytów w laboratorium.
