ĆWICZENIE LABORATORYJNE Z FIZYKI

Ćwiczenie nr 2

Temat :Wyznaczanie współczynnika przewodności cieplnej materiałów izolacyjnych

Izabela Budzisz

Agnieszka Czyżewska

DSZ-PK1

PL.2

Data : 05.03.2003

Ocena:

Wstęp

Stany ruchu ciepła

  1. ustalony- pole temperatur jest funkcją wyłącznie współrzędnych położenia T=f(x,y,z)

  2. nieustalony- pole temperatur jest funkcją współrzędnych położenia i czasu: T=f(x,y,z,t)

Mechanizmy przenoszenia ciepła

  1. konwekcja- przenoszenie ciepła z równoczesnym przemieszczeniem masy

  2. promieniowanie-ruch ciepła za pośrednictwem fal elektromagnetycznych

  3. przewodzenie- przechodzenie ciepła od miejsca o temp. wyższej do miejsca o temp. wyższej

współczynnik przewodności cieplnej λ- określa on ilość ciepła przepływającą pod wpływem różnicy temperatur 1K na drodze 1m przez powierzchnię 1m2.

Wartość współczynnika λ dla różnych materiałów zawiera się w bardzo dużych granicach np.:

od 0x01 graphic
(dobry izolator cieplny)

do 0x01 graphic
(miedź).

Pomiary przewodności cieplnej mogą być dokonywane w stanie nieustalonym (metody stanu uporządkowanego, metody fal cieplnych) i ustalonym.

W stanie nieustalonym najczęściej określamy dyfuzyjność cieplną, co przy znanej gęstości ρ i cieple właściwym c pozwala na określenie współczynnika przewodności cieplnej λ. Przy pomiarach w stanie ustalonym określa się bezpośrednio przewodność cieplną.

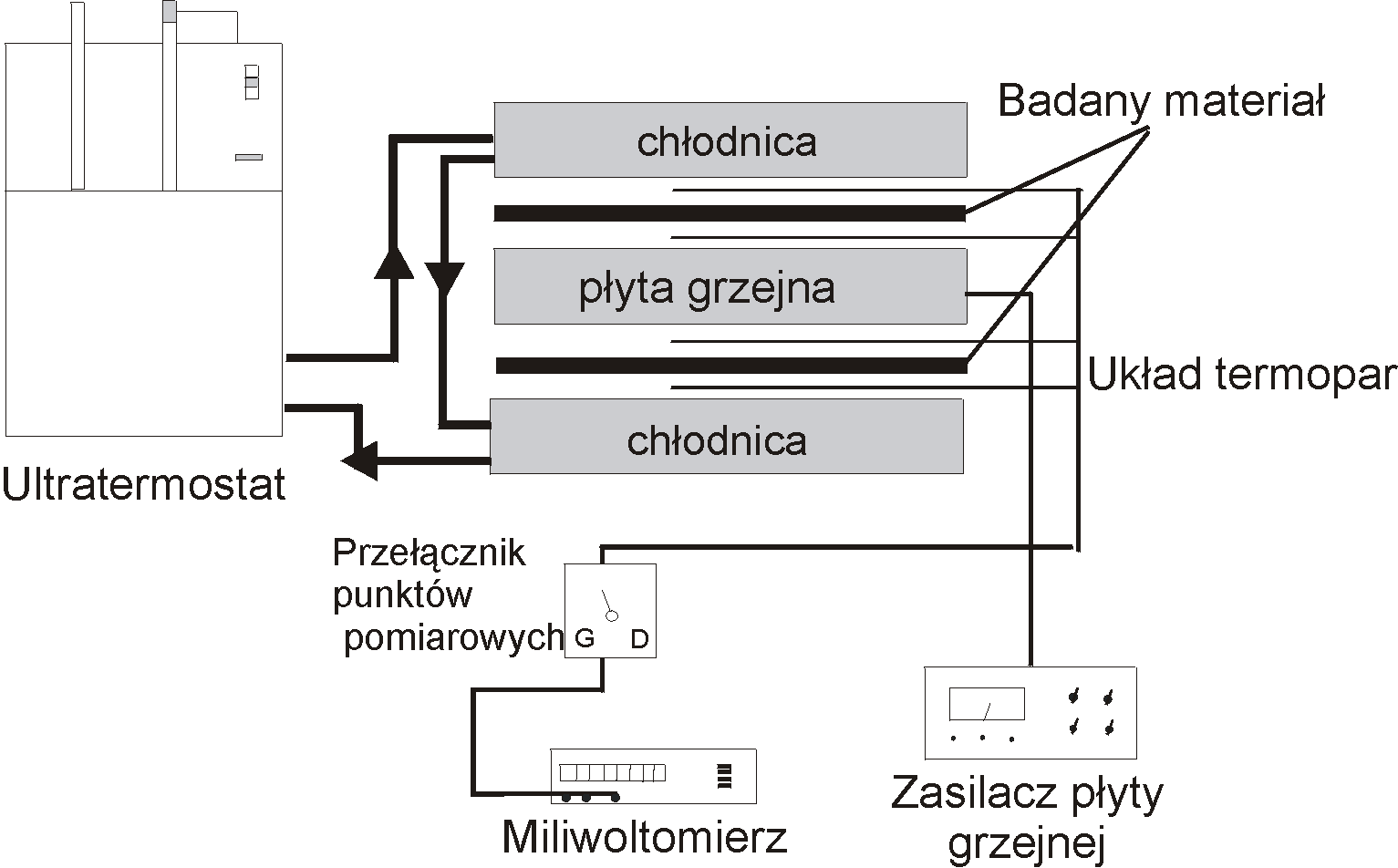

Zasada pomiaru i schemat układu do pomiaru

Zasada pomiaru oparta jest na zjawisku przewodzenia ciepła w stanie ustalonym. Ciepło przewodzone jest przez płytę o powierzchni A (m2) oraz o grubości d (m). Temperatura próbki materiału izolacyjnego od strony grzejnika i od strony chłodnicy są stałe.(stan ustalony), a ich różnica wynosi 0x01 graphic
(K).

Próbki umieszczamy między grzejnikiem a chłodnicą (układ termopar). Zakładamy, że całe ciepło wytwarzane w grzejniku jest odbierane w układzie chłodzącym, a straty ciepła przenikającego na boki są pomijane ze względu na niewielką grubość próbki w stosunku do jej powierzchni. Grzejnik płytowy zapewnia równomierne wydzielanie się ciepła na całej powierzchni po obu jego stronach. Powierzchnia grzejna jest równa powierzchni blach po obu stronach grzejnika. Układ zasilany jest prądem stałym z zasilacza o stabilizowanym napięciu.

0x08 graphic

Długość blachy

a [mm]

Szerokość blachy

b [mm]

Grubość próbki

d [mm]

  1. 247

  2. 248

  3. 247

  1. 248

  2. 248

  3. 248

  1. 3,6

  2. 3,7

  3. 3,7

  4. 4,0

  5. 3,7

aśr [mm]

247.3

bśr [mm]

248

dśr [mm]

3,74

aśr [m]

0,247

bśr [m]

0,248

dśr [m]

0,00374

Δaśr [m]

0,002

Δbśr [m]

0,002

Δdśr [m]

0,0001

Czas [min]

Napięcie termoelektryczne na płycie (między termoparami)

Górne 0x01 graphic

0,02

0,08

0,19

0,28

0,36

0,43

0,48

0,54

0,58

0,61

Dolne 0x01 graphic

0,02

0,08

0,16

0,24

0,31

0,37

0,42

0,47

0,50

0,52

Czas [min]

Napięcie termoelektryczne na płycie (między termoparami)

Górne 0x01 graphic

0,64

0,66

0,68

0,70

0,71

0,72

0,74

0,74

0,75

0,75

Dolne 0x01 graphic

0,55

0,57

0,59

0,60

0,62

0,63

0,64

0,64

0,65

0,65

Czas [min]

Napięcie termoelektryczne na płycie (między termoparami)

Górne 0x01 graphic

0,76

0,76

0,76

0,77

0,77

0,77

0,77

0,77

0,77

0,77

Dolne 0x01 graphic

0,66

0,66

0,66

0,67

0,67

0,67

0,67

0,67

0,67

0,67

Czas [min]

Napięcie termoelektryczne na płycie (między termoparami)

Górne 0x01 graphic

0,77

0,77

0,77

Dolne 0x01 graphic

0,67

0,67

0,67

0x08 graphic
WYKONANIE OBLICZEŃ.

0x01 graphic
czyli 0x01 graphic

(zdolność termoelektryczna termopary wynosi 0x01 graphic
)

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

Następnie przystępujemy do obliczenia błędów.

0x01 graphic

0x08 graphic

0x01 graphic

Bp=0x01 graphic

Na błąd popełniany podczas wyznaczania współczynnika przewodności cieplnej największy wpływ ma pomiar napięcia.

0x01 graphic

0x01 graphic
S

Nazwa materiału próbki

płyta pilśniowa

Błąd bezwzględny

Błąd względny

Średnia różnica temperatur

0x01 graphic

17,75

0x01 graphic

0,25

0x01 graphic

0,014

Natężenie prądu

I [A]

0,74

0x01 graphic
[A]

0,01

0x01 graphic

0,01

Napięcie

U [V]

56,8

0x01 graphic
[V]

0,2

0x01 graphic

0,0035

Współczynnik przewodności cieplnej

0x01 graphic
0x01 graphic

0,07

0x01 graphic
0x01 graphic

O.00465

0x01 graphic

0,0665

WNIOSKI

Wadą tego sposobu wykonywania pomiarów jest bardzo długi czas oczekiwania na ustalenie się równowagi cieplnej, która zależy między innymi od wielkości termicznego układu pomiarowego.

WARSZAWA 2003

SGSP
