INSTYTUT AUTOMATYKI POLITECHNIKI ŁÓDZKIEJ

Laboratorium Elementów Automatyki (A i M)

Laboratorium Elektronicznych Elementów Automatyki (A i R)

Ćwiczenie nr 8

Badanie transoptora

Data wykonania ...............................

Osoby wykonujące ćwiczenie

.............................................................................

.............................................................................

.............................................................................

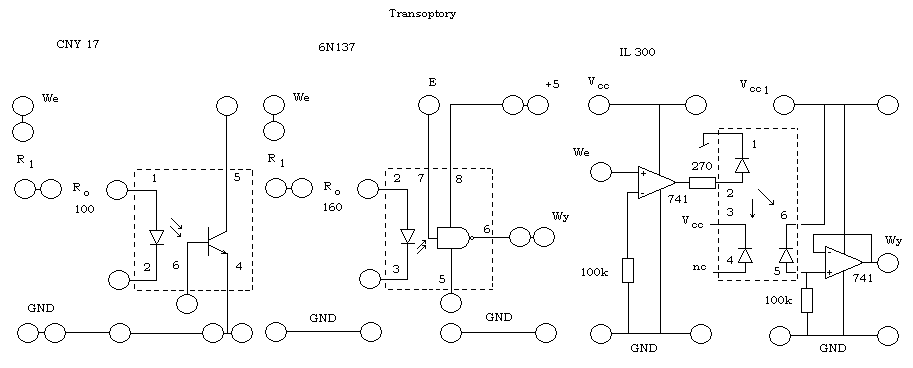

WIDOK STANOWISKA LABORATORYJNEGO

WYMAGANIA:

1. Znajomość budowy i zasady działania transoptora

2.Rozumienie podstawowych parametrów elementów optoelektronicznych (danych katalogowych )

1.Badanie transoptora CNY-17

1. Zapoznać się z danymi technicznymi elementu (wartości max prądów)

2. Wykreślić charakterystykę przejściową transoptora I_wy = f(I_we).

3. Wyznaczyć współczynnik wzmocnienia prądowego.

Lp.	Id [mA]	Ic [mA]
1
2
3
4
5
6
7
8
9
10

4. Zarejestrować przebiegi czasowe załączania i wyłączania transoptora.




2.Badanie transoptora 6N137

1. Zapoznać się z danymi technicznymi elementu (wartości max prądów)

2. Wykreślić charakterystykę przejściową transoptora I_wy = f(I_we).

3. Zarejestrować przebiegi czasowe załączania i wyłączania transoptora.

Lp.	Id [mA]	Ic [mA]
1
2
3
4
5
6
7
8
9
10




3.Badanie transoptora analogowego IL-300

1. Zapoznać się z danymi technicznymi elementu (wartości max prądów)

2. Wykreślić charakterystykę przejściową transoptora I_wy = f(I_we).

Lp.	Id [mA]	Ic [mA]
1
2
3
4
5
6
7
8
9
10

3.Opisać zasadę działania układu z transoptorem analogowym

.......................................................................................................................................................

.......................................................................................................................................................

.......................................................................................................................................................

.......................................................................................................................................................

.......................................................................................................................................................

.......................................................................................................................................................

.......................................................................................................................................................




---
