Maciej Badziak

Zadanie projektowe nr K-11A

1.

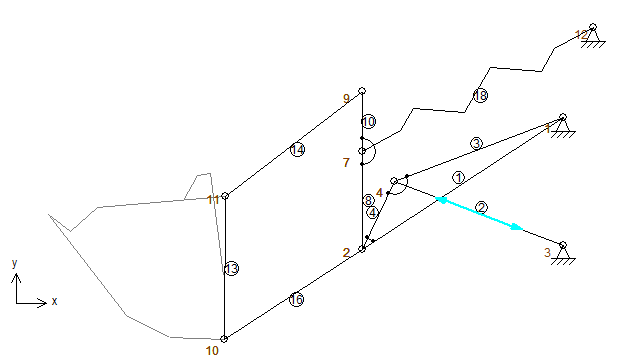

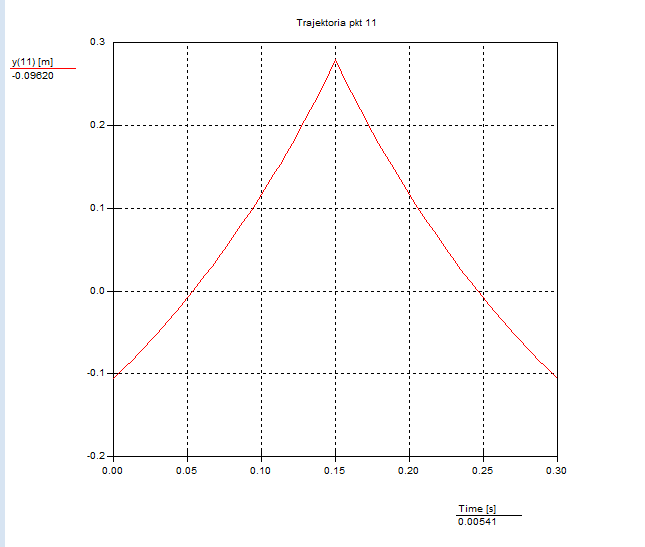

   Określić trajektorię punktu B (węzeł 11) - wysokość podnoszenia yb_min, yb_max

yb_min= - 0.104 m; yb_max = 0.28 m

2. Określić

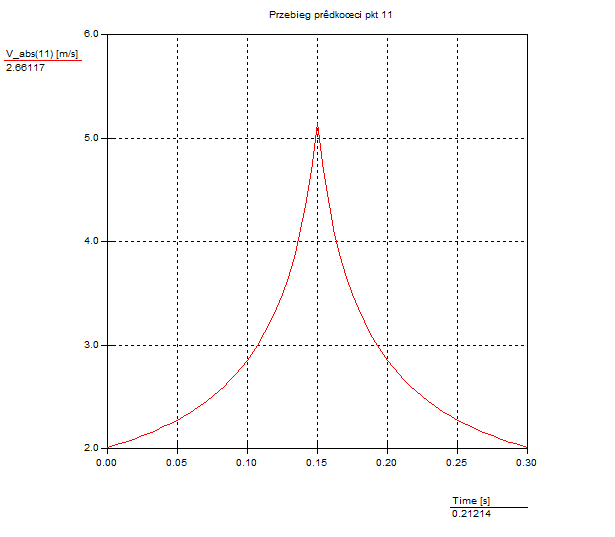

a) przebiegi prędkości węzła 11 vb(fi_2)

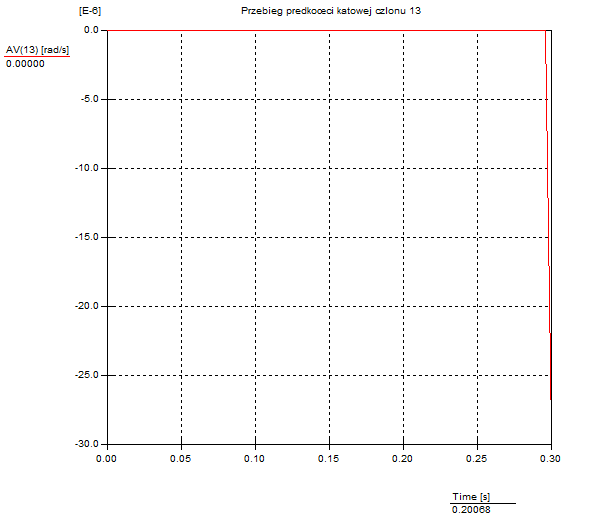

b) przebieg prędkości kątowej członu 13

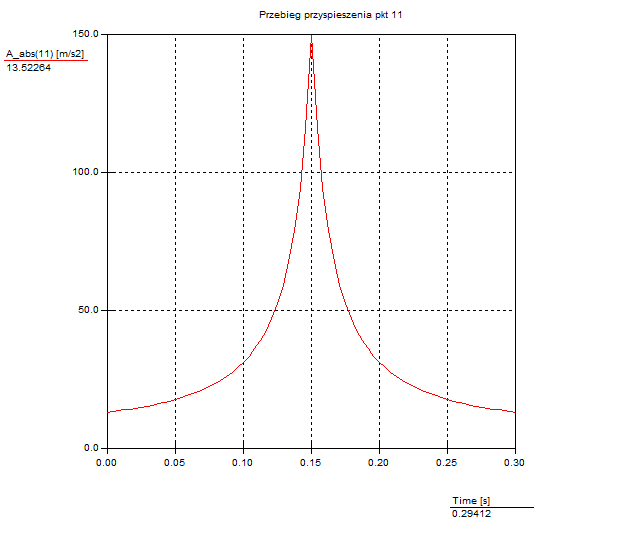

3. Określić przebiegi przyspieszenia punktu 11 a_b(fi_2)

Wnioski:

Punkt 11 największą prędkość V = 5.14 m/s miał w chwili t = 0.15 s, wtedy też przyspieszenie punktu osiągnęło maksymalną wartość a = 149,80 m/s2. Takie wartości przyspieszenia i prędkości punkt 11 osiąga, kiedy znajduje się w pozycji maksymalnego odchylenia od pozycji początkowej.

---
