t2


T2

TG [K]

TC [K]

∆T = TG - TC [K]

U [V]

-

-

0

0

301

293,6

7,4

0,42

305

294,0

11,0

0,60

311

293,9

17,1

0,84

316

294,9

21,1

1,08

320

295,4

24,6

1,26

325

295,8

29,2

1,38

330

296,3

33,7

1,77

334

296,7

37,3

1,98

340

297,4

42,6

2,22

TG - temperatura ogrzewanej strony termogeneratora

TC - temperatura chłodzonej strony termogeneratora

U - napięcie wskazane przez woltomierz

Wykres zależności napięcia U wytworzonego przez termogenerator

w funkcji różnicy temperatur.

0x08 graphic
0x08 graphic
0x01 graphic

a = 0,05162 ∆ a = 0,00136

współczynnik korelacji = 0,99724

równanie prostej y = 0,0512x

Obliczenie współczynnika Seebeka:

α = a/142 α = 0,0003635

Obliczenie błędu współczynnika Seebeka:

∆α = ∆a/142 ∆α = 0,00000958

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x01 graphic

a = -3,10375 ∆a = 0,04337 I - natężenie prądu

b =2,21514 ∆b = 0,01344 UR - napięcie przy oporze R

współczynnik korelacji = 0,99796

równanie prostej y = -3,10375x + 2,21514

Temperatura Tc w czasie wykonywania pomiarów napięcia nieznacznie wzrosła od 297,4 K do 299,8 K. Różnica tych temperatur wynosi więc 2,4 K.Obliczenie oporu wewnętrznego termogeneratora:

rw = -a rw = 3,10375

Obliczenie błędu oporu wewnętrznego:

∆rw= │∆a│ ∆rw= 0,04337

Obliczenie napięcia nieobciążonego termogeneratora (siły elektromotorycznej) powstałego podczas 2 części pomiaru:

U = b U = 2,21514

Obliczenie błędu z jakim zostało wyznaczone powyższe napięcie:

∆U =│∆b│ ∆U= 0,01344

WYNIKI

α = αobl ± ∆α α = 0,0003635 ± 0,0000096 V/K

rw = rw obl ± ∆rw rw = 3,104 ± 0,043 Ω

U = Uobl ± ∆U U = 2,215 ± 0,013 V

WNIOSKI

Po wykonaniu pierwszej części ćwiczenia łatwo zauważyć, że napięcie między końcami półprzewodników zależy od różnicy temperatur obu styków. Jest to zależność liniowa. Wraz ze zwiększeniem się różnicy temperatur ∆T zwiększa się również napięcie U. Zjawisko takie nosi nazwę zjawiska Seebeka, które polega na powstaniu przepływu prądu elektrycznego elektrycznego obwodzie zamkniętym utworzonym z dwóch różnych metali lub półprzewodników, których styki mają różne temperatury.

Pierwsza część ćwiczenia wykonywana jest przy założeniu, że opór wewnętrzny termogeneratora jest pomijalnie mały. Jednak termogenerator, jak każde rzeczywiste źródło napięcia posiada swój opór. W celu jego wyznaczenia zmierzyliśmy zależność natężenia płynącego przez przetwornik od napięcia. Zmiana natężenia prądu I (wywołana zmianą oporu R) powoduje zmianę napięcia między końcami termogeneratora. Zależność ta jest liniowa. Po obliczeniu współczynników prostej opisującej tą zależność mogliśmy wyznaczyć opór wewnętrzny. W czasie pomiarów napięcia i natężenia temperatura Tc nieznacznie wzrosła, a po odłączeniu potencjonometru i amperomierza nieco spadła. Świadczy to o zajściu zjawiska Peltiera.

U[V]

∆T

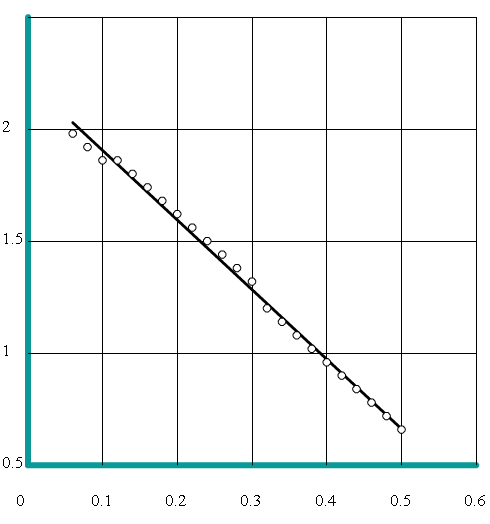

Wykres zależności napięcia UR od natężenia I.

I [A]

UR [V]
