Komentarze do ćwiczenia nr 8:
W próbce 8.1 jest powłoka Ni-Cu-Ni-Cr, została ona nałożona galwanicznie na staliwie. Chromowanie to przeprowadza się w wannach galwanicznych zasilanych prądem stałym. Do tego procesu stosuje się kąpiele będące wodnym roztworem bezwodnika kwasu chromowego z dodatkiem kwasu siarkowego. Temperatura tej kąpieli wynosi 320K przy katodowej gęstości prądu 35-50 A/dm2. Powłoki otrzymywane w takich warunkach są gładkie i błyszczące. Badana próbka 8.1 ma postać dekoracyjną. Powłoki dekoracyjne nakłada się na podwarstwie Cu i Ni. Zewnętrzna warstwa Cr ma grubość 1-5 um. Ma ona za zadanie zabezpieczyć powierzchnię przed zarysowaniem i zmatowieniem, gdyż nawet błyszczący nikiel z czasem żółknie.

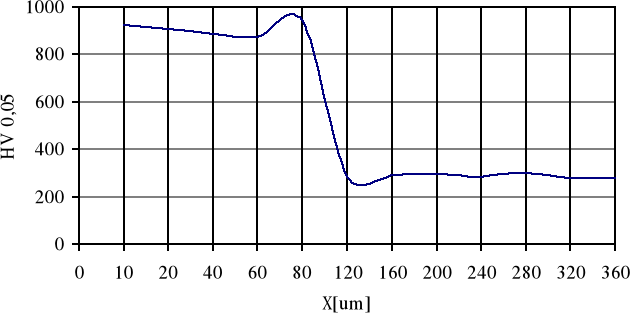

Warstwa chromowana dyfuzyjnie wytworzona na stali NC6 występuje w próbce 8.7. Warstwy dyfuzyjne charakteryzują się dużą twardością i odpornością na ścieranie, korozję, a także żaroodpornością. W stopach zawierających około 0,15% węgla powłoka jest zbudowana z węglików chromu. Na stalach wysokostopowych tworzą się węgliki M7C3 zawierające ok. 60% Cr, 30% Fe, 10% C o strukturze iglastych kryształów prostopadłych do powierzchni. Powłoka węglików ma barwę srebrzystą z wyraźnym połyskiem. Twardość ok. 2000HV, dobrą odporność na ścieranie i żaroodporność. Grubość powłoki to zwykle 15-40 um.
