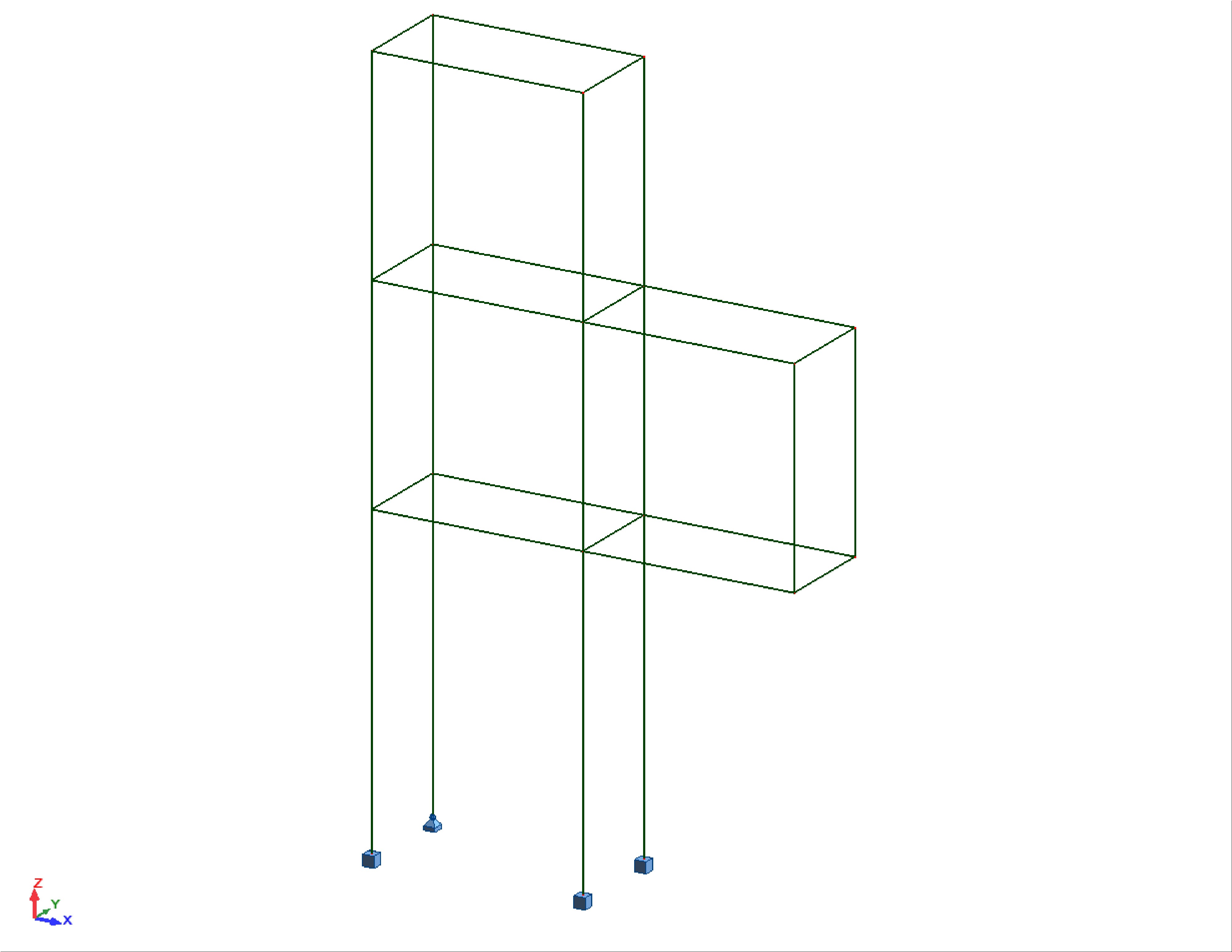

Konstrukcja - Przypadki: 1 (stałe)

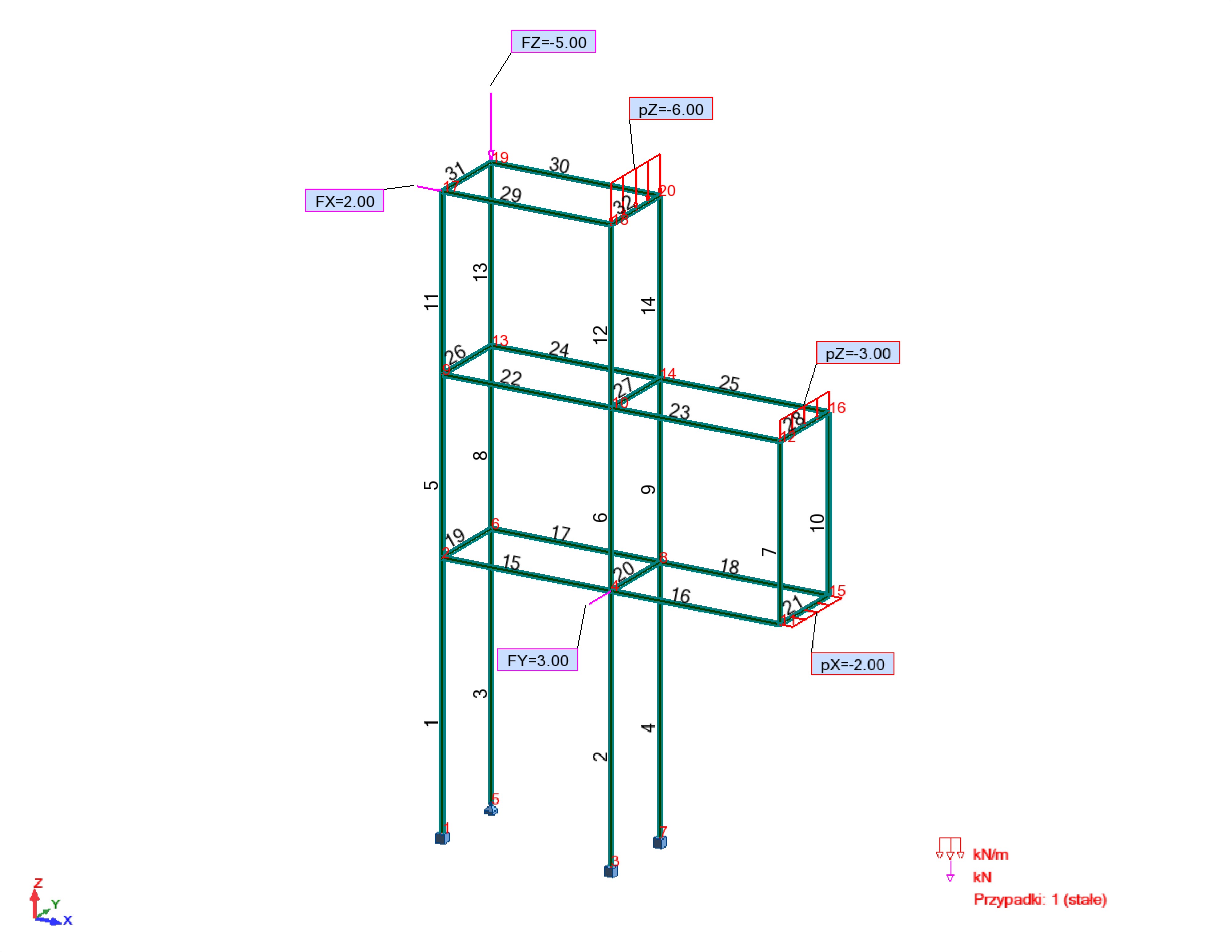

Siły - Przypadek: 1 (stałe): Wartości: 1

- Przypadek: 1 (stałe)

Pręt/Węzeł/Przypadek	FX (kN)	FY (kN)	FZ (kN)	MX (kNm)	MY (kNm)	MZ (kNm)
1/ 1/ 1	-6,69	-0,43	0,63	-0,02	-2,36	-1,31
1/ 2/ 1	-6,69	-0,43	0,63	-0,02	1,44	1,29
2/ 3/ 1	11,05	-1,23	0,43	-0,02	-1,96	-3,70
2/ 4/ 1	11,05	-1,23	0,43	-0,02	0,64	3,66
3/ 5/ 1	3,91	-0,11	-0,58	-0,00	0,00	0,00
3/ 6/ 1	3,91	-0,11	-0,58	-0,00	-3,50	0,66
4/ 7/ 1	14,73	-1,23	-2,48	-0,02	7,43	-3,70
4/ 8/ 1	14,73	-1,23	-2,48	-0,02	-7,46	3,67
5/ 2/ 1	-3,29	0,03	1,60	-0,00	-3,24	0,08
5/ 9/ 1	-3,29	0,03	1,60	-0,00	3,16	-0,05
6/ 4/ 1	10,75	0,10	0,76	-0,00	-1,53	0,22
6/ 10/ 1	10,75	0,10	0,76	-0,00	1,51	-0,17
7/ 11/ 1	1,51	-0,09	-0,96	0,00	1,93	-0,21
7/ 12/ 1	1,51	-0,09	-0,96	0,00	-1,91	0,16
8/ 6/ 1	2,85	0,02	1,32	-0,00	-3,09	0,03
8/ 13/ 1	2,85	0,02	1,32	-0,00	2,20	-0,03
9/ 8/ 1	9,37	0,10	0,68	-0,00	-2,00	0,23
9/ 14/ 1	9,37	0,10	0,68	-0,00	0,73	-0,18
10/ 15/ 1	1,82	-0,15	-1,40	-0,00	3,02	-0,29
10/ 16/ 1	1,82	-0,15	-1,40	-0,00	-2,59	0,33
11/ 9/ 1	-0,94	0,07	0,98	-0,00	-1,66	0,15
11/ 17/ 1	-0,94	0,07	0,98	-0,00	2,27	-0,15
12/ 10/ 1	6,94	-0,01	0,72	-0,00	-0,78	-0,07
12/ 18/ 1	6,94	-0,01	0,72	-0,00	2,09	-0,02
13/ 13/ 1	4,51	0,07	0,31	-0,00	-0,44	0,15
13/ 19/ 1	4,51	0,07	0,31	-0,00	0,78	-0,15
14/ 14/ 1	6,49	-0,14	-0,00	-0,00	0,59	-0,23
14/ 20/ 1	6,49	-0,14	-0,00	-0,00	0,58	0,31
15/ 2/ 1	1,57	-0,32	-2,48	0,00	4,67	-0,63
15/ 4/ 1	1,57	-0,32	-2,48	0,00	-5,26	0,63
16/ 4/ 1	2,67	-0,02	1,26	-0,00	-3,10	-0,09
16/ 11/ 1	2,67	-0,02	1,26	-0,00	1,93	-0,03
17/ 6/ 1	1,30	-0,28	0,15	0,00	-0,41	-0,59
17/ 8/ 1	1,30	-0,28	0,15	0,00	0,18	0,53
18/ 8/ 1	3,69	-0,23	2,07	-0,00	-5,27	-0,32
18/ 15/ 1	3,69	-0,23	2,07	-0,00	3,02	0,61
19/ 2/ 1	-0,15	0,60	-0,92	0,00	1,21	0,61
19/ 6/ 1	-0,15	0,60	-0,92	0,00	-0,63	-0,59
20/ 4/ 1	1,38	0,77	-3,44	0,01	3,44	0,71
20/ 8/ 1	1,38	0,77	-3,44	0,01	-3,43	-0,83
21/ 11/ 1	0,08	-1,71	-0,25	0,00	0,21	-0,03
21/ 15/ 1	0,08	2,29	-0,25	0,00	-0,29	-0,61
22/ 9/ 1	-0,54	-0,05	-2,54	-0,00	4,81	-0,08
22/ 10/ 1	-0,54	-0,05	-2,54	-0,00	-5,34	0,12
23/ 10/ 1	-0,72	0,12	1,24	-0,00	-3,05	0,26
23/ 12/ 1	-0,72	0,12	1,24	-0,00	1,92	-0,24
24/ 13/ 1	-1,10	-0,05	-1,48	0,00	2,64	-0,08
24/ 14/ 1	-1,10	-0,05	-1,48	0,00	-3,26	0,12
25/ 14/ 1	-1,64	0,12	1,43	-0,00	-3,13	0,26
25/ 16/ 1	-1,64	0,12	1,43	-0,00	2,59	-0,24
26/ 9/ 1	0,01	0,08	0,19	0,00	-0,20	0,08
26/ 13/ 1	0,01	0,08	0,19	0,00	0,18	-0,08
27/ 10/ 1	-0,06	-0,14	0,02	0,00	-0,10	-0,14
27/ 14/ 1	-0,06	-0,14	0,02	0,00	-0,05	0,14
28/ 12/ 1	0,03	-0,24	2,75	0,00	0,17	-0,24
28/ 16/ 1	0,03	-0,24	-3,25	0,00	-0,33	0,24
29/ 17/ 1	0,87	0,07	-1,09	0,00	2,27	0,15
29/ 18/ 1	0,87	0,07	-1,09	0,00	-2,09	-0,15
30/ 19/ 1	-0,16	0,07	-0,34	-0,00	0,78	0,15
30/ 20/ 1	-0,16	0,07	-0,34	-0,00	-0,58	-0,15
31/ 17/ 1	-0,00	-0,15	0,15	0,00	-0,15	-0,15
31/ 19/ 1	-0,00	-0,15	0,15	0,00	0,15	0,15
32/ 18/ 1	0,06	-0,15	5,85	0,00	-0,02	-0,15
32/ 20/ 1	0,06	-0,15	-6,15	0,00	-0,32	0,15

Wykresy wynikowych sił wewnętrznych.

Wykres momentów zginających (M):

Wykres sił tnących (T):

Wykres sił normalnych (N):
