1. Opis techniczny dachu

2. Dach

1.
   Dane geometryczne

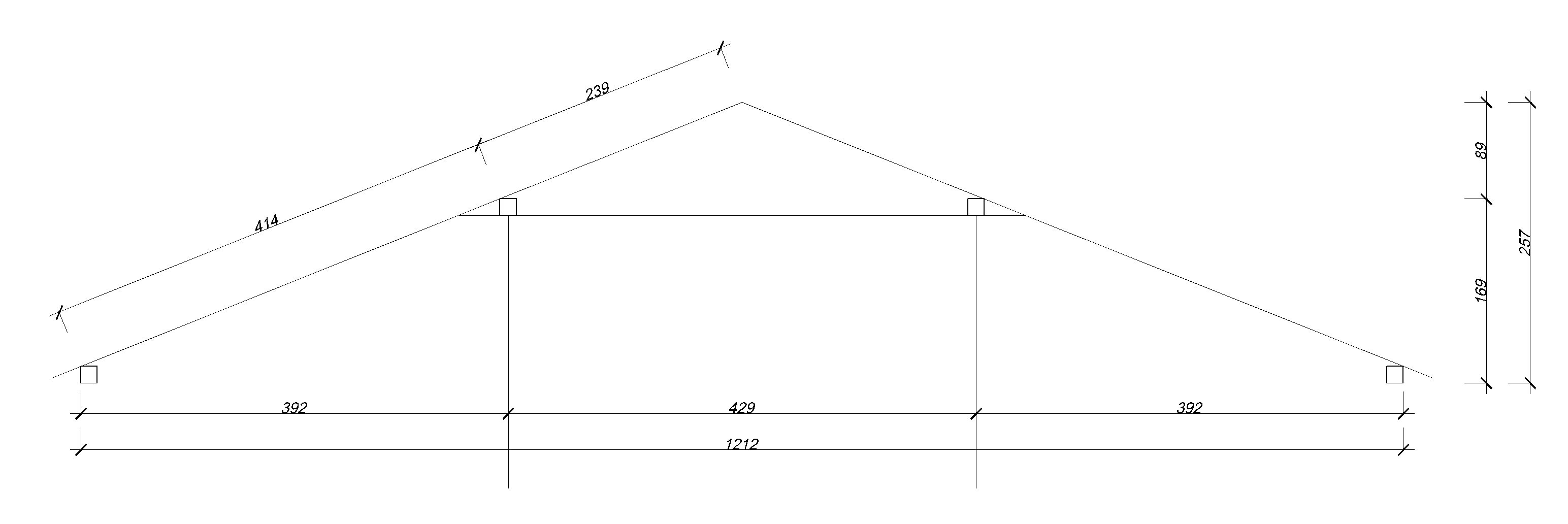

Schemat konstrukcji

2. Zestawienie obciążeń

Obciążenie stałe

- ciężar pokrycia dachowego - dachówka cementowa karpiówka układana podwójnie

Obciążenie zmienne

- obciążenie śniegiem (strefa III)

- obciążenie wiatrem (strefa I, Teren B)

połać nawietrzna

Obciążenia działające na 1m² połaci dachowej

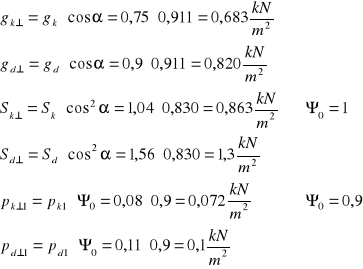

- prostopadle do połaci dachowej

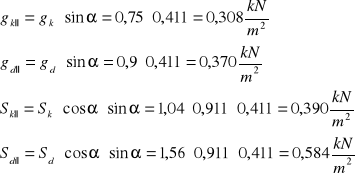

- równolegle do połaci dachowej

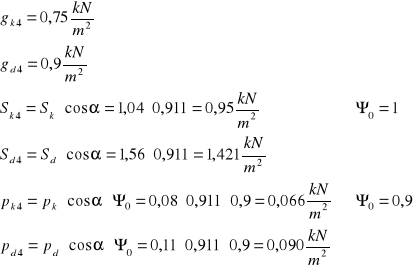

- poziome

-pionowe

3. Krokiew

Materiały:

Drewno sosnowe klasy C-35 gdzie:

f_m,k = 35 [MPa] - wytrzymałość charakterystyczna na zginanie

f_c,0,k = 25 [MPa] - wytrzymałość charakterystyczna ściskanie wzdłuż włókien

E_0,mean = 13 [GPa] - średnie moduł sprężystości wzdłuż włókien

E_0,05 = 8,7 [GPa] - 5% kwantyl modułu sprężystości wzdłuż włókien

G_mean =0,81 [GPa] - średni moduł odkształcenia postaciowego

k_mod = 0,9 dla warunków: klasa użytkowania 1

klasa trwania obciążenia - krótko trwałe

_M = 1,3 - częściowy współczynnik bezpieczeństwa dla SGN, kombinacja podstawowa dla drewna

Wytrzymałość obliczeniowa

Rozstaw krokwi a=80 cm

Obciążenie na 1m bieżący krokwi

- prostopadle do połaci dachowej działające od strony nawietrznej

-równolegle do połaci dachowej

Obliczenia statyczne

Siła ściskająca

Sprawdzenie stanu granicznego nośności

4. Płatew

---
