Politechnika Wrocławska Wrocław 25.04.99
Wydział Górniczy
Rok IV sem.8
Projekt nr 4
z
Geofizyki
Wykonał:
PAWEŁ NOWACKI
Dane: nr:20, Tw[s]0,662, Vśr[m/s]1900, Xp-[m.]177, Xp+[m.]255,tp-[s]0,315, tp+[s]0,45 t0i-?, t0i+2-?,
Metoda I
Metoda prostoliniowych hodografów zbieżnych, która umożliwia wykreślenie zalegania granicy załamującej i prędkości rozchodzenia się fali w podłożu nadkładu.

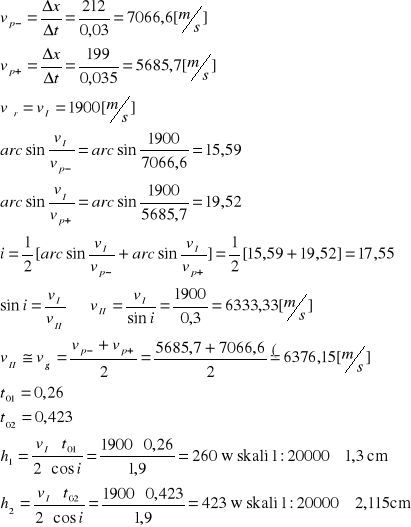

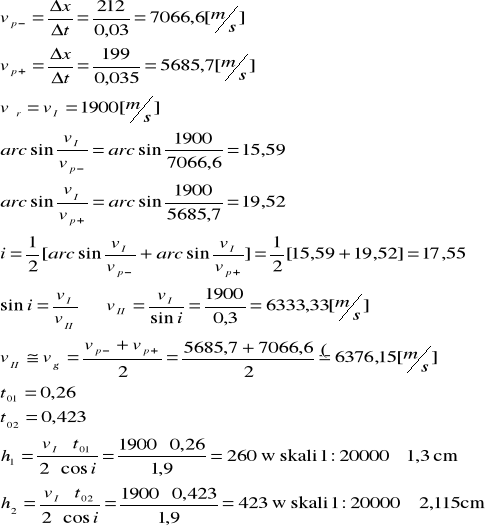

Prędkości pozorne:
Metoda II- Metoda linii „t0”
t01 = t1 - (Tw - t2)
Tw = 0,0,662 [s]
[m/s]
2cos i=1,9
Tabela nr 1
Nr punktu |
t1 [s] |
t2 [s] |
t0 [s] |
hpkt [cm] |
1 |
0,395 |
0,590 |
0,323 |
1,615 |
2 |
0,43 |
0,560 |
0,328 |
1,64 |
3 |
0,47 |
0,540 |
0,348 |
1,69 |
4 |
0,495 |
0,545 |
0,373 |
1,895 |
Metoda ta stosowana jest nie tylko dla prostoliniowego przebiegu hodografu, ale także dla np. wypukłej granicy załamującej.
Metoda III-wyzn. Współrzędnych do hodografu różnicowego
Q(x) = t1 + (Tw - t2)
Tabela nr 2
Nr punktu |
Q(x) |
1 |
0,467 |
2 |
0,54 |
3 |
0,578 |
4 |
0,618 |
