5. OBLICZENIE PODCIĄGU P-2
5.1. Zestawienie obciążeń
|
Qk [ kN/m] |
γf
|
Qo [ kN/m] |
obciążenie z ostatniego przęsła |
4,489 |
|
5,483 |
belka I 400 92,6 kg/m |
0,908 |
1,1 |
0,999 |
Obciążenie zmienne 5,5 kPPa |
15,95 |
1,3 |
20,735 |
Obciążenie całkowite |
21,347 |
|
27,217 |
Obciążenie montażowe Mo=1,5*1,4*2,9=6,09 kN/m |
|
|
|
5.2. Schemat statyczny
lo=1,025⋅ls=6,25 m
5.3. Obliczenie sił wewnętrznych.
Obliczenia wykonano w programie PRĘTY
5.4. Wstępne przyjęcie przekroju.
Przyjęto I 400 Wx=1460 cm3
|
Mr - nośność obliczeniowa przekroju ϕL - współczynnik zwichrzenia Wx - wskaźnik wytrzymałości αp - obl. wsp. rezerwy plastycznej, dla I normalnego αp=1,07 |
5.5. Charakterystyki przekroju.
|
|
|
5.6. Sprawdzenie ugięcia belki.
Ugięcie belki odczytano z programy PRĘTY
5.7. Określenie klasy przekroju.
dla I 400 tf=21,6 > 16 mm ⇒ fd=205 MPa

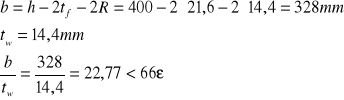

środnik
klasa I

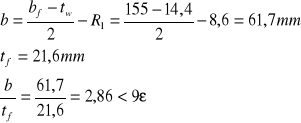

półka
klasa I
warunek smukłości
klasa I
Przekrój nie jest narażony na utratę stateczności. Cały przekrój spełnia założenia klasy I.
5.8. Nośność obliczeniowa przekroju na ścinanie.
|
|
dla klasy I V < 0,6 VR

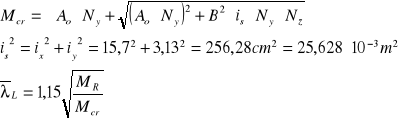

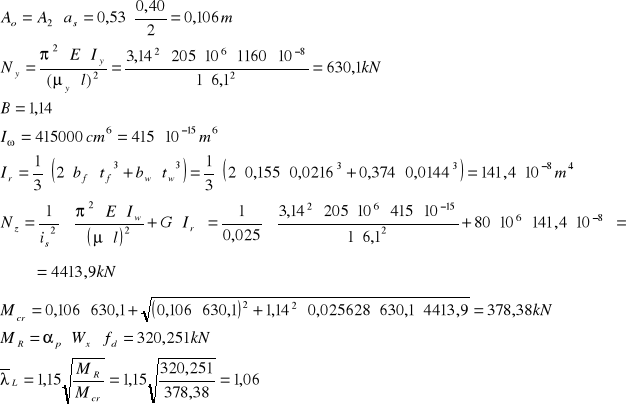

5.9. Wyznaczenie współczynnika niestateczności ϕL.
as - różnica wsp. środka ścinania i punktu przyłoż. obc
as=ys - ao
dla I by=0
z tab.11 ϕL=0,726
Sprawdzenie belki na zwichrzenie przy wylewaniu
Zestawienie obciążeń :
-ciężar własny belki 0,532
-blacha fałdowa 0,242
-obciążenie montażowe 4,83
5,604 kN/m
