1.Nr KT

2.

3 Zakład POLITECHNIKA WROCŁAWSKA

4 KIOS

5 Nr dok.

6 Symbol przedmiotu

7 Nr rysunku W-04-01

8 Nazwa przedmiotu WAŁ

9 Str/stron 4/

10 Nr oper 4

11 Symb. Stan. ZFA 75

12 Szt. Obr.

13 Chłodziwo Emulsja

14 Uchwyty i przyrządy Kieł stały PZkb3 BERNARDO uchwyt frezarski 80 mm

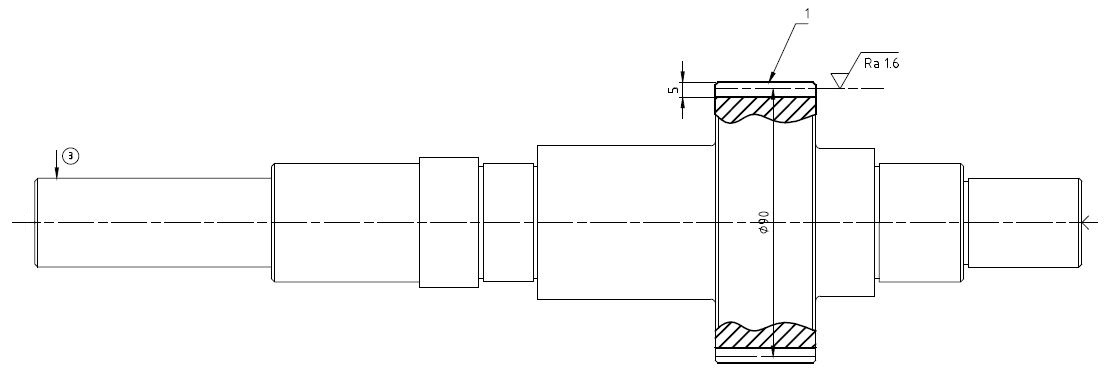

15. Dok uzupełniające Tabela 1 Szkic operacyjny

16 Treść operacji Frezować obwiedniowo

17 Nr zab. 1.1

18 i 1

19 ap 4,65

20 f Wgłębny Styczny

21 Vc 14

22 n 47,5

23

24

25

26

27

5

1

28 Treść zabiegu Frezować obwiedniowo zdzierająco

29 Narzędzi skrawające FREZ NFMc M 2 KL.A HSS

30 Narzędzia pomiarowe Mikrometr talerzowy Suwmiarka modułowa

1.2	1		0,35	Wgłębny Styczny				57,3		192		23	24	25	26	27
																	3		0,25
Frezować obwiedniowo wykańczająco
FREZ NFMc M 2 KL.A HSS											Mikrometr talerzowy Suwmiarka modułowa
Liczba zębów						Z		45
Moduł normalny						M		2
Zarys. odniesienia			Kąt zarysu			º		20º
						Luz wierzchołkowy			C		0,55
Wysokość zęba						H		5
Średnica podziałowa						D		90
Dł. norm. przez 5 zębów						w		25,39
Dokładność wykonania						-		8-c
Współ. przes. zarysu						x
Kierunek pochylenia linii zębów						-		-
Kąt pochylenia linii zębów						s		0º
Odległość osi						o		100±0.05

Tab.1

KARTA INSTRUKCYJNA OBRÓBKI SKRAWANIEM

---
