1.Nr KT
|
2.
|
3 Zakład POLITECHNIKA WROCŁAWSKA |
4 KIOS |
5 Nr dok.
|
||||||||||||||||||
6 Symbol przedmiotu
|
7 Nr rysunku W-03-01 |
8 Nazwa przedmiotu WAŁ |
9 Str/stron 3/ |
|||||||||||||||||||
10 Nr oper 3
|
11 Symb. Stan. TUD 50 X 1000 |
12 Szt. Obr. |
13 Chłodziwo Emulsja |
14 Uchwyty i przyrządy Zabierak czołowy 8410-27-427-4 L Zabierak PZTa50 Tarcza zabierakowa PZRa-150 Kieł stały PZkb3
|
15. Dok uzupełniające

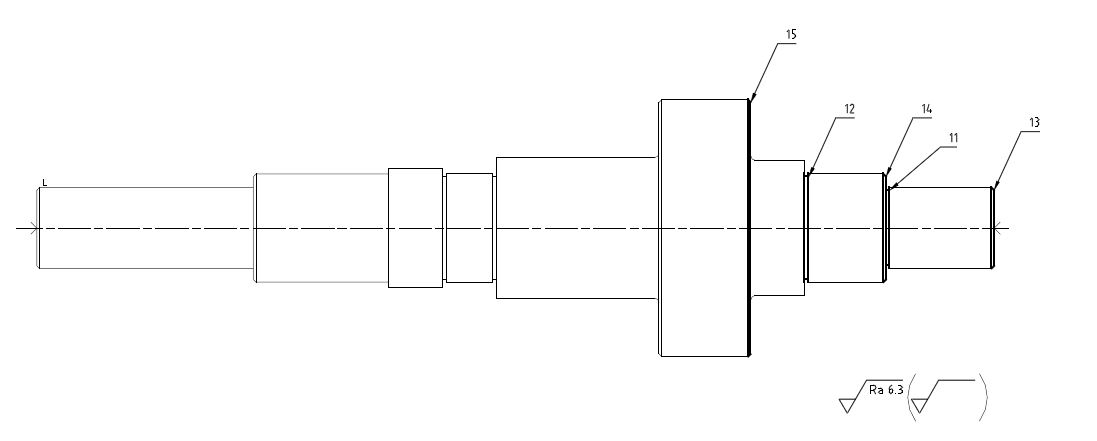

Szkic operacyjny |
|||||||||||||||||
16 Treść operacji Toczyć podcięcia, toczyć kształtująco, załamać krawędzie |
|
|||||||||||||||||||||
17 Nr zab. 1 |
18 i 1 |
19 ap 1 |
20 f 0,1 |
21 Vc 147 |
22 n 1200 |
23 |
24 |
25 |
26 |
27 |
||||||||||||
28 Treść zabiegu Toczyć podcięcie o szerokości 1,5 mm i głębokości 1 mm |
||||||||||||||||||||||
29 Narzędzi skrawające Listwa przecinakowa N123D15-25A2 Płytka N123D2-0150-0002-CM |
30 Narzędzia pomiarowe Suwmiarka LIMIT 400mm
|
|||||||||||||||||||||
2 |
1 |
1 |
0,1 |
147 |
1200 |
|
|
|
|
|
||||||||||||
Toczyć podcięcie o szerokości 1,5 mm i głębokości 1 mm
|
||||||||||||||||||||||
29 Narzędzi skrawające Listwa przecinakowa N123D15-25A2 Płytka N123D2-0150-0002-CM |
Suwmiarka LIMIT 400mm
|
|||||||||||||||||||||
3 |
1 |
0,6 |
0,1 |
188 |
1480 |
|
|
|
|
|
||||||||||||
Toczyć kształtująco pow. nr 3 Ø 40,4
|
||||||||||||||||||||||
Oprawka SDJCR 1616K 11-S Płytka DCMT 11 T3 08-PM |
Suwmiarka LIMIT 400mm
|
|||||||||||||||||||||
4 |
1 |
0,6 |
0,1 |
188 |
1480 |
|
|
|
|
|
||||||||||||
Toczyć kształtująco pow. nr 4 Ø 40,4
|
||||||||||||||||||||||
Oprawka SDJCR 1616K 11-S Płytka DCMT 11 T3 08-PM |
Suwmiarka LIMIT 400mm |
|||||||||||||||||||||
5 |
1 |
1,6 |
0,1 |
442 |
1480 |
|
|
|
|
|
||||||||||||
Toczyć kształtująco pow. nr 5 Ø 95
|
||||||||||||||||||||||
Oprawka SDJCR 1616K 11-S Płytka DCMT 11 T3 08-PM |
Suwmiarka LIMIT 400mm
|
|||||||||||||||||||||
6 |
1 |
0,6 |
-0,1 |
188 |
1480 |
|
|
|
|
|
||||||||||||
Toczyć kształtująco pow. nr 6 Ø 40,4
|
||||||||||||||||||||||
Oprawka SDJCL 1616K 11-S Płytka DCMT 11 T3 08-PM
|
Suwmiarka LIMIT 400mm
|
7 |
1 |
0,65 |
-0,1 |
141 |
1480 |
|
|
|
|
|
|
Toczyć kształtująco pow. nr 7 Ø 30,4
|
|||||||||||
Oprawka SDJCL 1616K 11-S Płytka DCMT 11 T3 08-PM |
Suwmiarka LIMIT 400mm
|
||||||||||
8 |
1 |
1 |
0,15 |
139 |
1200 |
|
|
|
|
|
|
Załamać krawędź 1x45º
|
|||||||||||
Nóż NNZc 20x20 S20
|
|
||||||||||
9 |
1 |
1 |
0,15 |
152 |
1200 |
|
|
|
|
|
|
Załamać krawędź 1x45º
|
|||||||||||
Nóż NNZc 20x20 S20
|
|
||||||||||
10 |
1 |
1 |
0,15 |
289 |
970 |
|
|
|
|
|
|
Załamać krawędź 1x45º
|
|||||||||||
Nóż NNZc 20x20 S20
|
|
||||||||||
11 |
1 |
1 |
0,1 |
88 |
1200 |
|
|
|
|
|
|
Toczyć podcięcie o szerokości 1,5 mm i głębokości 1 mm
|
|||||||||||
Listwa przecinakowa N123D15-25A2 Płytka N123D2-0150-0002-CM |
Suwmiarka LIMIT 400mm
|
||||||||||
12 |
1 |
1 |
0,1 |
147 |
1200 |
|
|
|
|
|
|
Toczyć podcięcie o szerokości 1,5 mm i głębokości 1 mm
|
|||||||||||
Listwa przecinakowa N123D15-25A2 Płytka N123D2-0150-0002-CM |
Suwmiarka LIMIT 400mm
|
||||||||||
13 |
1 |
1 |
0,15 |
113 |
1200 |
|
|
|
|
|
|
Załamać krawędź 1x45º
|
|||||||||||
Nóż NNZc 20x20 S20
|
|
||||||||||
14 |
1 |
1 |
0,15 |
150 |
1200 |
|
|
|
|
|
|
Załamać krawędź 1x45º
|
|||||||||||
Nóż NNZc 20x20 S20
|
|
||||||||||
15 |
1 |
1 |
0,15 |
358 |
1200 |
|
|
|
|
|
|
Załamać krawędź 1x45º
|
|||||||||||
Nóż NNZc 20x20 S20
|
|
Zamocowanie 1
Zamocowanie 2
