7. NADPROŻE

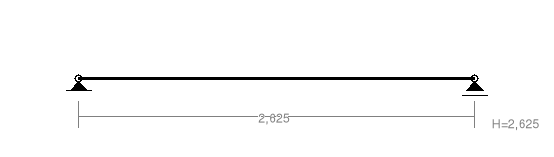

Rozpietośc w świetle muru

l₀ =1,05*2,5 = 2,625 m

Wysokośc

H₁ = 1,8 m

H₂ = tg 60⁰ 0,53,0 = 2,6 m

H = H1 + H2 = 4,4 m

Rozpietość l`

1. Zestawienie obciążeń

• Ciężar ze stropu nad piwnica q₁= 7,443/1,5*05*4,65 = 11,56 kN/m

• Ciężar ze stropu nad parterem q₂ = 7,359/1,5*0,5*4,65 = 11,40kN/m

• Ciężar ścian G1= H1*γ*d* γ_f = 0,6 kN/m

• Ciężar ścian G2= H1*γ*d* γ_f = 1,52 kN/m

1. Obliczenie belki

OBCIĄŻENIA:

OBCIĄŻENIA: ([kN],[kNm],[kN/m])

------------------------------------------------------------------

Pręt: Rodzaj: Kąt: P1(Tg): P2(Td): a[m]: b[m]:

------------------------------------------------------------------

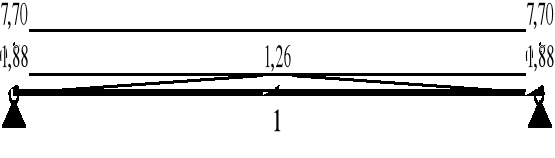

Grupa: A "ciężar ściany " Zmienne γf= 1,20

1 Trapezowe 0,0 1,26 1,31 1,31

Grupa: B "cięzar sciany" Zmienne γf= 1,20

1 Liniowe 0,0 0,50 0,50 0,00 2,63

Grupa: C "strop nad piwnica" Zmienne γf= 1,50

1 Liniowe 0,0 7,70 7,70 0,00 2,63

Grupa: D "strop nad parterem" Zmienne γf= 1,50

1 Liniowe 0,0 1,88 1,88 0,00 2,63

OBCIĄŻENIOWE WSPÓŁ. BEZPIECZ.:

------------------------------------------------------------------

Grupa: Znaczenie: d: γf:

------------------------------------------------------------------

A -"ciężar ściany " Zmienne 1 1,00 1,20

B -"cięzar sciany" Zmienne 1 1,00 1,20

C -"strop nad piwnica" Zmienne 1 1,00 1,50

D -"strop nad parterem" Zmienne 1 1,00 1,50

------------------------------------------------------------------

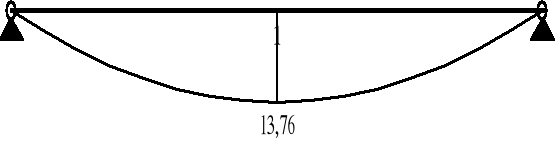

MOMENTY:

PRZEMIESZCZENIA:

DEFORMACJE: T.I rzędu

Obciążenia char.: ABCD

------------------------------------------------------------------

Pręt: Wa[m]: Wb[m]: FIa[deg]: FIb[deg]: f[m]: L/f:

------------------------------------------------------------------

1 -0,0000 0,0000 -0,012 0,012 0,0002 14807,6

------------------------------------------------------------------

2. Obliczenie zbrojenia

Przyjęto otulinę 3,4 cm, wysokość użytkowa d = 26,6 cm

z tablic odczytano
=0,960

Pole przekroju zbrojenia

Przyjęto 3∅12 StSX

---
